层叠式简易注塑模具结构三维设计

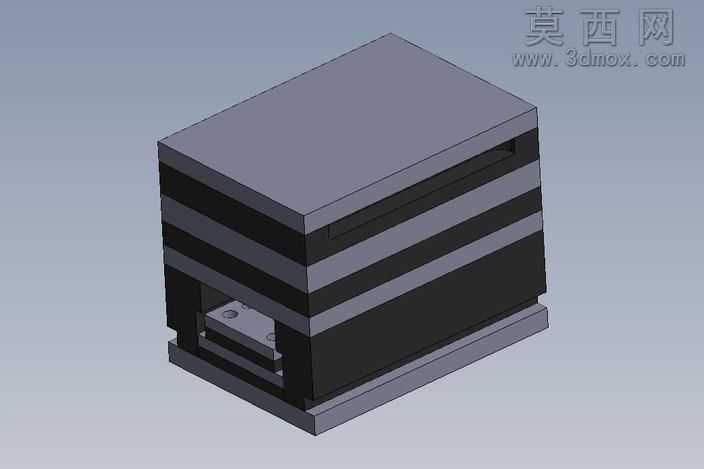

本作品为层叠式简易注塑模具的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的装配建模思路，先逐一构建模具的各个组成零部件，再按照实际装配约束关系完成整体装配，确保各部件的配合公差符合模具设计的常规要求。模型外观采用分层堆叠的块式结构，整体轮廓为规整长方体，外层模架部分赋予深灰色哑光金属材质，模拟标准模架的钢材表面质感，材质参数调整为低反光、高粗糙度的金属漆面效果，还原工业模具的真实视觉表现；内部成型型腔区域赋予银灰色金属材质，模拟模具型芯型腔的抛光金属表面，与外层模架形成清晰的视觉区分，便于观察内部结构。结构设计上，模具采用多层叠合的模架布局，侧面预留开模导向的滑动槽位，底部设置成型工位的安装定位结构，内部可清晰看到用于放置成型镶件的空腔区域，各层板件之间通过定位结构实现精准对位，符合简易注塑模具的开模、合模动作逻辑。设计思路围绕小批量简易注塑生产需求展开，简化了复杂模具的抽芯、顶出等复杂机构，保留核心的合模定位、型腔成型基础功能，整体结构紧凑，零部件数量精简，既满足基础注塑成型的功能需求，又降低了模具的加工制造成本，适合结构简单的小型塑料件的快速注塑生产使用。建模过程中对各板件的厚度、配合间隙都做了符合行业规范的参数设置，所有棱边做了符合实际加工要求的倒角处理，避免出现建模中常见的尖锐直角不符合加工工艺的问题，整体模型可直接用于模具结构教学、简易模具设计参考等场景，渲染阶段采用均匀的工业冷光源打光，清晰展现模具的分层结构与各部件的装配关系，无过度光影特效干扰结构观察。
