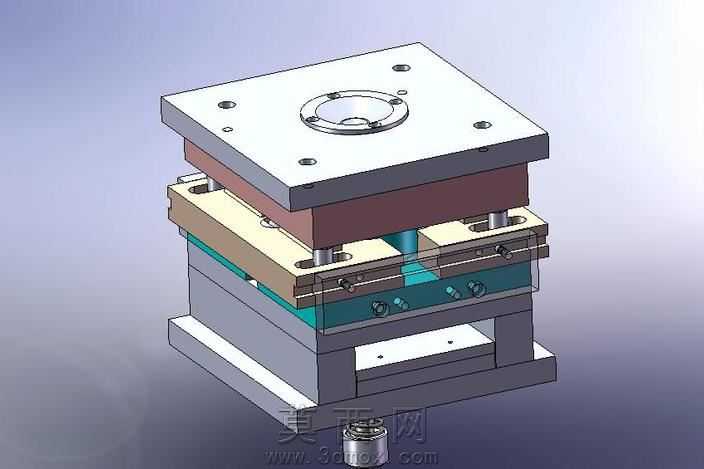

层叠式精密注塑模具结构三维设计

本作品为层叠式精密注塑模具的三维结构设计，建模过程严格遵循注塑模具的实际生产装配逻辑，通过三维建模软件完成全组件的参数化搭建，完整还原了模具从定模侧到动模侧的全部装配层级。建模阶段首先搭建模架基准体系，以中心定位环为装配基准，依次完成定模座板、定模板、流道推板、动模板、支承板、垫块、动模座板的层级排布，所有板件的安装孔位、导柱导套配合孔均按照实际配合公差完成参数化绘制，保证各组件的装配约束完全符合实际生产的装配要求。材质渲染阶段针对不同模具组件的实际材质特性赋予对应材质效果：定动模座板采用45号钢调质后的哑光金属质感，模仁部分采用预硬模具钢的细腻磨砂金属质感，导柱导套等导向件赋予镀铬高光亮面金属材质，流道板的隔热层采用青绿色绝缘工程塑料材质，不同材质的区分清晰展现模具的层级结构，便于快速识别各功能组件。结构设计上，该模具采用标准两板模衍生的层叠结构，定模侧设置定位环与浇口套，用于注塑机射嘴的对接定位，四组导柱导套均匀分布在模架四角，提供合模过程的精准导向，避免合模错位；动模侧设置顶出机构安装空间，预留复位杆与顶针的安装位置，冷却水道的排布沿模仁轮廓均匀布置，保证注塑过程中型腔温度均匀可控；分型面的设计贴合产品轮廓，保证开模后产品留于动模侧，便于顶出脱模。设计思路围绕小尺寸精密塑件的批量生产需求，模架采用标准模架规格降低加工成本，导向组件与定位组件的冗余设计提升模具合模精度，各板件的连接螺丝位置均做避让设计，避免与冷却水道、顶出孔位发生干涉，整体结构紧凑，功能分区清晰，可直接用于模具设计的教学演示或同类模具的结构参考。
