塑料叶轮注塑成型模具三维结构

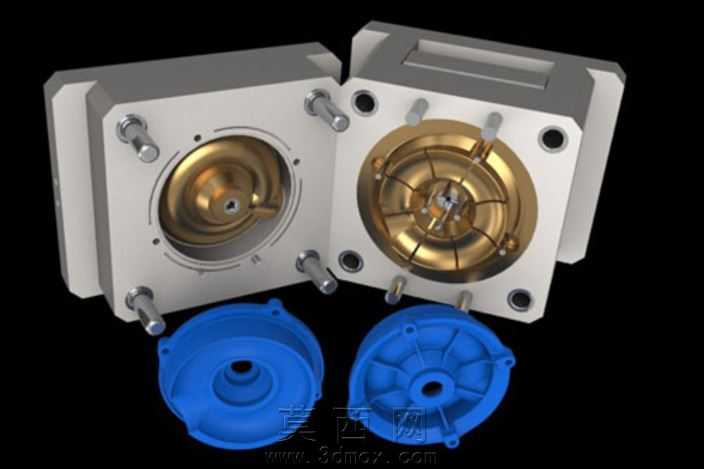

本套模具为塑料叶轮的注塑成型模具，整体采用一模一腔的结构布局，通过三维建模软件完成全参数化设计，建模过程中严格遵循注塑模具设计规范，对分型面、浇注系统、冷却系统、顶出机构均做了精细化的结构还原。从渲染效果来看，模具定模与动模部分采用金属银灰色哑光材质，型腔与型芯成型区域做了金属抛光质感的金色材质区分，直观展现出成型零件的精密加工属性，配套的蓝色塑料叶轮成品采用半哑光工程塑料材质，清晰呈现出注塑完成后的制件外观形态。结构设计上，分型面沿叶轮外缘最大轮廓处设置，保证开模时制件能够顺利留于动模侧；型腔部分精准复刻了叶轮上盖的曲面轮廓，流道开设于定模侧，采用侧浇口进料方式，能够保证熔融塑料均匀填充型腔各处，避免叶轮薄壁处出现缺胶、熔接痕缺陷；型芯部分完整还原了叶轮下盖的叶片排布结构，叶片间的流道间隙做了均匀的壁厚处理，保证注塑过程中冷却收缩一致。模具四周设置了多组精密导柱导套，保证合模时的定位精度，避免型腔错位导致制件出现飞边、壁厚不均问题；侧面设置的锁紧结构能够承受注塑过程中的型腔内压力，防止涨模现象发生。设计思路围绕叶轮的批量注塑生产需求展开，充分考虑了塑料熔体的流动特性、冷却效率以及制件脱模的顺畅性，顶出机构对应叶轮的非外观面设置顶杆位置，避免顶出痕迹影响制件外观质量，冷却水道沿型腔与型芯的成型轮廓环绕布置，能够实现均匀快速冷却，缩短注塑成型周期，提升生产效率，整套模型完整还原了注塑模具从合模成型到开模取件的全流程结构逻辑，可用于注塑模具结构学习、生产工艺参考使用。
