8英寸潜孔冲击钻头三维结构设计

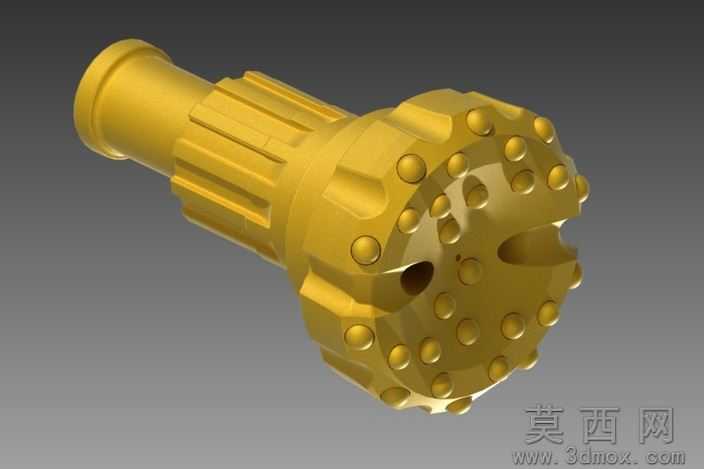

本作品为8英寸规格潜孔冲击钻头的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体建模逻辑严格遵循凿岩钻具的实际工程设计规范，完整还原了该类钻头的全部结构细节。建模初期首先依据潜孔钻头的工况受力特点确定整体尺寸基准，以尾端花键连接段为装配基准，依次完成连接柄、排粉槽段、钻头头部基体的主体轮廓建模，其中尾端花键结构采用参数化草图拉伸结合阵列特征完成，精准还原了花键的齿形、导程与配合尺寸，保证与冲击器的装配适配性。钻头头部是建模的核心部分，针对硬质合金柱齿的排布，采用圆周阵列结合局部点位调整的方式完成，所有柱齿的凸台结构、嵌入基体的深度都严格按照实际钎焊装配要求设计，柱齿的球面轮廓、端部弧度都做了精准还原，同时在头部基体上合理布置了排粉气孔，气孔的倾斜角度、贯通路径都参照实际排渣需求设计，保证钻孔过程中压缩空气可以顺利将岩屑排出孔底。模型的排粉槽采用螺旋曲面扫掠切除完成，槽道的弧度、深度都经过参数化调整，既保证槽道的排粉通畅性，也兼顾了钻头基体的结构强度，避免应力集中。材质渲染阶段，针对钻头整体采用硬质合金与合金钢结合的材质特性，为合金钢基体赋予了经过热处理后的金属质感，调整了金属粗糙度、反光度参数，还原了合金钢表面的哑光金属光泽，为柱齿部分赋予了硬质合金特有的高硬度亮面金属质感，通过不同材质参数的区分，清晰呈现出钻头各部分的材质差异。渲染过程中采用了渐变灰色背景，搭配柔和的侧方打光，突出钻头的结构轮廓与细节特征，让花键的齿形、柱齿的排布、排粉槽的走向都清晰可见。整个建模过程完全遵循自上而下的设计思路，先确定整体装配尺寸与外部轮廓，再逐步细化内部气孔、局部倒角、应力卸荷槽等细节结构，所有特征都保留了完整的参数化建模历史，方便后续根据不同钻探工况调整钻头尺寸、柱齿排布、花键规格等参数，可直接用于后续的工程出图、装配干涉检查、有限元受力分析等工作，为该类钻头的结构优化、性能改进提供了精准的三维数字模型基础。
