三联液压齿轮油泵三维结构设计

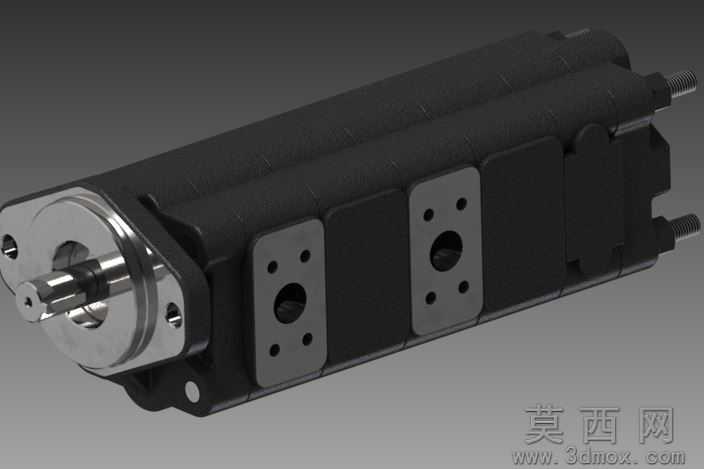

本模型为三联液压齿轮油泵的三维数字化设计成果，建模过程严格遵循液压元件的工程设计规范，在Autodesk Inventor软件环境中完成全参数化建模，首先依据齿轮泵的工作原理确定三联泵的整体布局，将三个独立的齿轮泵单元沿轴向串联集成，共用一根动力输入轴，实现单动力输入下多回路独立供油的功能需求。建模阶段优先完成核心传动部件的构建：输入轴采用阶梯轴结构设计，精准还原轴端的连接螺纹、定位轴肩、密封安装位的尺寸特征，保证与外部动力源、内部齿轮、密封件的装配匹配度；三个泵单元的齿轮采用渐开线圆柱齿轮参数化生成，严格控制齿形公差、齿宽参数，保证齿轮啮合的间隙符合液压泵的容积效率要求。泵体部分采用分体式壳体设计，分别构建每一级泵的壳体腔室、进油口、出油口结构，进油口与出油口采用标准法兰安装面设计，还原法兰上的螺栓定位孔、密封槽结构，保证接口的通用性；端盖部分还原轴承安装位、密封沟槽、定位销孔的细节，各级泵之间的隔板结构精准设计，实现不同泵单元之间的油液隔离，避免内泄干扰。材质渲染阶段，泵体壳体部分采用哑光黑色铸铁材质，还原液压元件壳体的铸造成品质感；金属加工面如输入轴端面、法兰安装面、齿轮啮合面采用抛光金属钢材质，体现金属切削加工的光洁质感；密封件位置采用深色橡胶材质表现，区分不同功能部件的材质差异。结构设计上充分考虑三联泵的实际工作特性，轴向串联的布局在保证结构紧凑的同时，实现三个独立输出油路的压力、流量独立控制，可适配多回路液压系统的供油需求，模型完整还原了泵体的外部安装孔位、轴伸长度、接口尺寸，可直接用于液压系统的装配模拟、管路布局干涉检查，也可作为液压元件教学演示的数字化模型，帮助理解多联齿轮泵的内部结构与工作原理。建模过程中对所有装配配合关系进行了约束定义，保证齿轮啮合传动、轴与轴承的转动配合、壳体与端盖的紧固配合都符合实际装配逻辑，无干涉错位问题。
