帕克液压马达外观结构三维设计模型

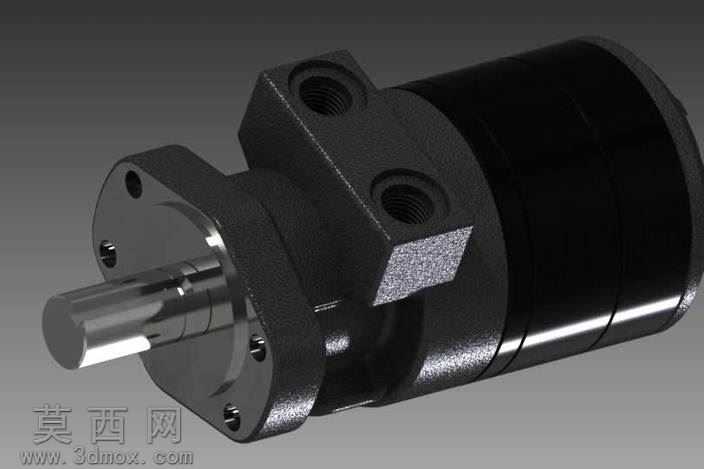

本模型为帕克品牌液压马达的外观结构三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先依据液压马达的实际外形尺寸建立基准坐标系，依次完成输出轴、前端法兰安装座、阀体壳体、后端盖、进出油口接口等核心部件的单体建模。输出轴部分采用回转特征结合键槽切削特征完成，还原了金属轴类零件的阶梯轴结构、轴端倒角与安装定位面细节；前端法兰安装座通过拉伸凸台与阵列孔特征构建，精准还原了法兰面的安装通孔、定位销孔的分布位置与孔径尺寸，同时还原了法兰与壳体衔接处的过渡圆角结构，符合实际铸件的工艺特征。阀体壳体部分采用多段拉伸与旋转切除组合建模，还原了壳体上两个进出油口的内螺纹接口结构、安装支脚的凸台与安装孔位，壳体表面的防滑纹理与分型线细节也通过表面贴图与凹凸特征做了还原。后端盖部分采用回转特征结合密封槽切削特征完成，还原了端盖与壳体配合的止口结构。材质与渲染阶段，针对金属部件做了差异化材质赋予：输出轴采用抛光合金钢材质，调整金属粗糙度参数模拟轴类零件磨削加工后的亮面金属质感；壳体、法兰、端盖等铸件部分采用铸铁材质，添加细微的颗粒质感与哑光金属反射参数，还原铸铁件表面的喷砂处理效果；进出油口的内螺纹部分做了轻微的做旧质感处理，模拟实际零件的装配使用痕迹。渲染阶段采用三点布光方案，主光源从斜上方45度打光突出零件的结构轮廓与金属反光，辅光源补光消除暗部死黑，环境光添加柔和的HDR环境贴图提升金属材质的真实反射效果，最终渲染图清晰展现了液压马达的整体外观比例、各部件的装配关系与细节特征。设计过程中严格遵循液压马达的实际外形比例，所有安装尺寸、接口尺寸均参考实物样本参数设定，模型可用于液压系统装配演示、产品外观展示、安装布局干涉检查等场景，建模过程中对零件的倒角、圆角等工艺细节做了完整还原，避免了尖锐棱角的建模错误，符合机械零件的实际加工工艺要求，同时对各部件做了独立的零件分组与参数命名，方便后续对模型进行参数修改与结构调整。
