单声道液压齿轮油泵三维结构模型

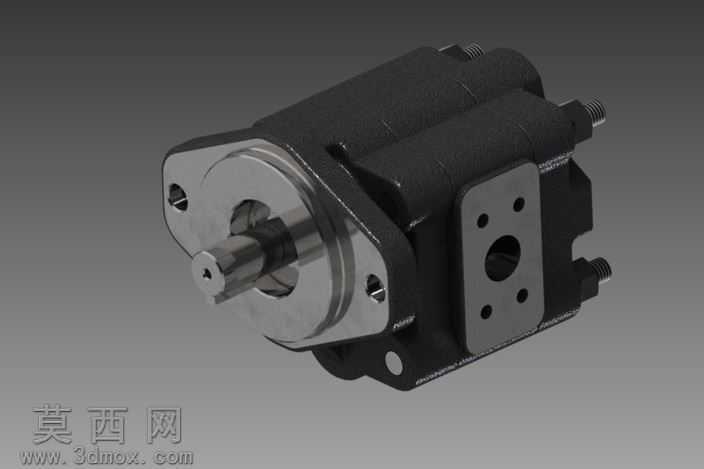

本模型为单声道液压齿轮油泵的三维数字化建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先逐一完成泵体、端盖、主动齿轮轴、从动齿轮轴、密封组件、安装法兰、进出油口法兰等单个零件的参数化建模，再依据实际装配约束关系完成整体装配，确保各零件间的配合公差、运动间隙符合液压元件的实际设计规范。在零件建模阶段，针对泵体的铸造圆角、安装孔位的沉头结构、进出油口的流道过渡曲面，均采用精确的草图约束与特征放样、布尔运算完成，保证模型几何特征与实物一致；齿轮轴部分采用渐开线圆柱齿轮的参数化生成逻辑，还原了齿轮的齿形轮廓、轴端的密封轴颈、传动连接端的外螺纹结构，确保齿轮啮合区域的间隙符合液压泵的密闭容腔设计要求。材质与渲染环节，针对泵体的铸铁材质，赋予了带有细微铸造颗粒质感的哑光深灰金属材质，针对前端法兰、伸出轴的机加工金属表面，赋予了带有切削纹理的亮面金属材质，进出油口连接面的密封槽、安装螺栓的细节也做了精细化还原，渲染阶段采用三点布光方案，突出泵体的结构轮廓与不同加工面的材质差异，清晰展现泵体的安装定位面、油口布局、轴伸方向等关键结构特征。设计思路上，该单声道液压泵作为液压系统的动力元件，建模时重点还原了其内部齿轮啮合形成密闭容腔的结构逻辑，进出油口的位置布局、安装法兰的孔位尺寸均参考通用液压齿轮泵的行业标准设计，模型可用于液压系统原理演示、安装布局校核、教学演示等场景，整体模型结构完整，无缺失特征，各零件可单独拆解查看内部构造，能够直观展现单声道液压齿轮泵的工作原理与结构组成。
