六旋翼多用途无人机机架结构设计

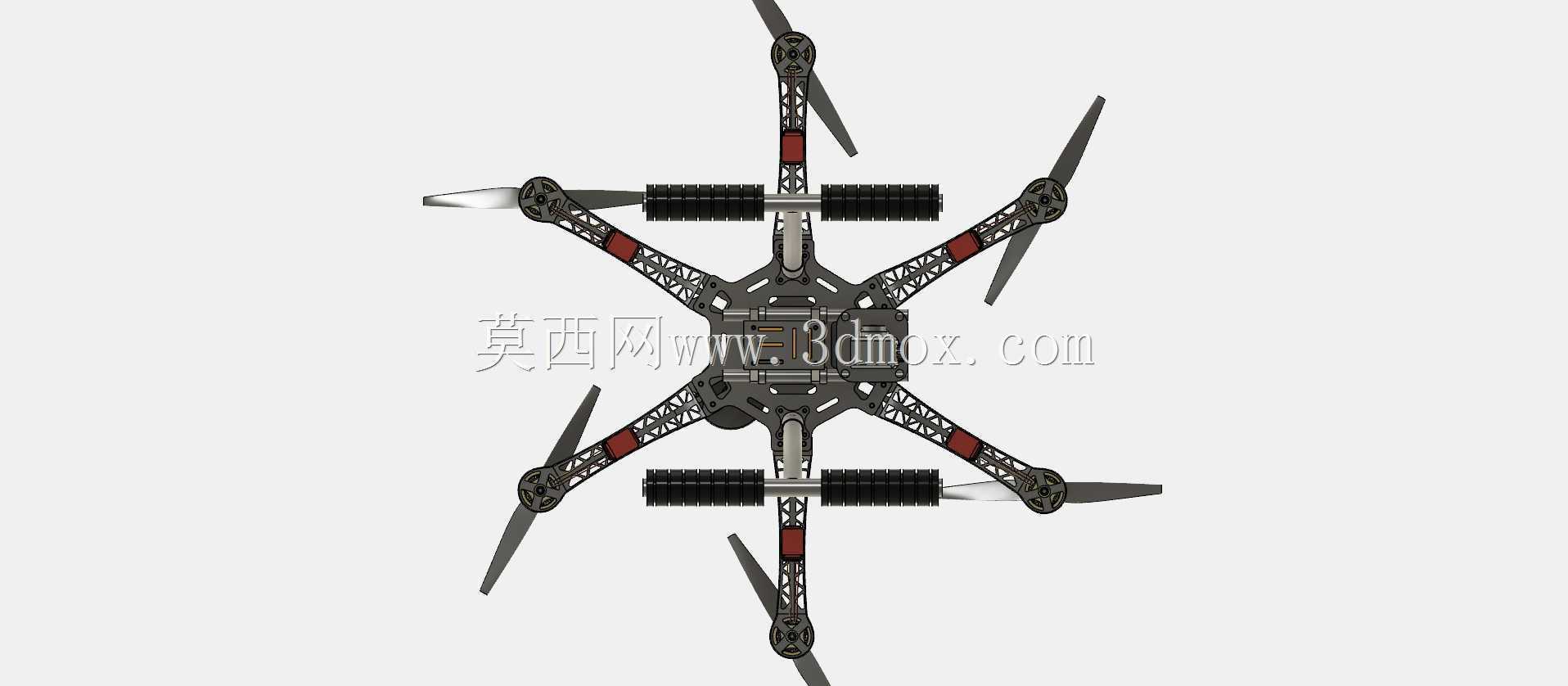

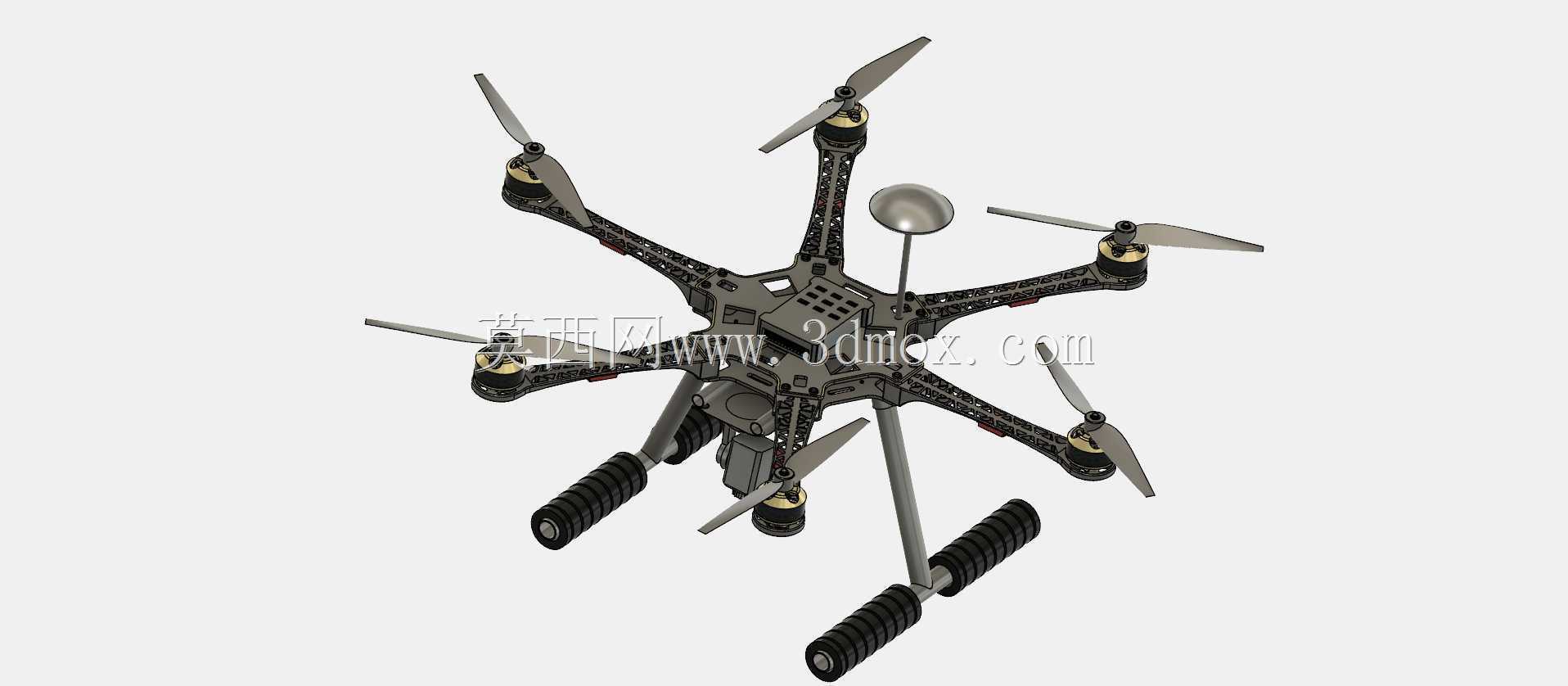

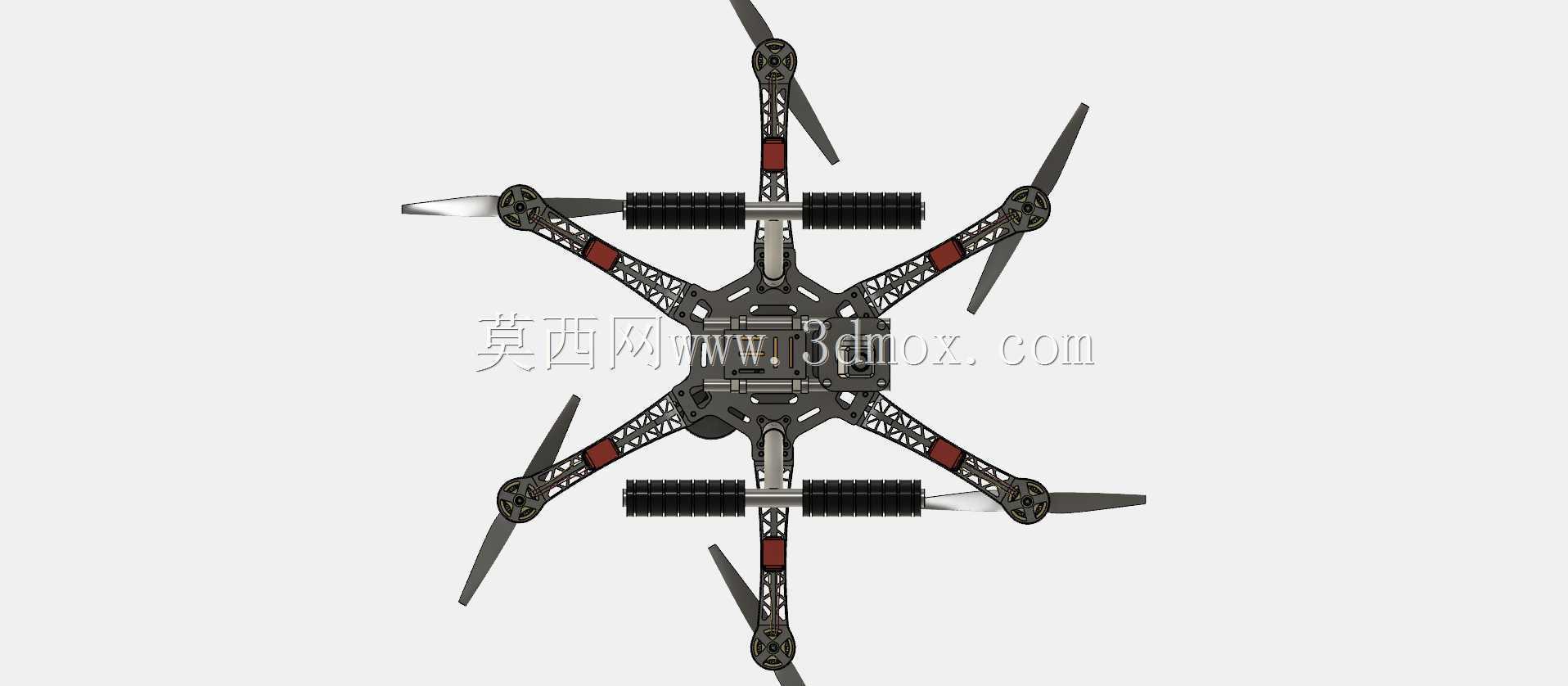

　　这套六旋翼飞行平台的机架结构，在设计之初就瞄准了中小载荷作业场景的实际需求，区别于常见的四旋翼平台，六轴动力布局天然具备更高的动力冗余，单轴动力失效时仍能维持可控迫降，这一特性让它在电力巡检、农林植保小样测试、低空航测、应急场景近距侦察等对可靠性有要求的作业场景中更具适配性。从结构布局来看，整机采用中心盘放射状机臂设计，六个机臂沿中心盘周向均匀60°分布，这种对称布局能让六个旋翼的拉力矢量均匀作用在整机重心位置，大幅降低飞控系统的姿态解算负担，同时让动力输出的耦合效应降到最低，飞行过程中的姿态调整响应更线性，不会出现偏航力矩不对称带来的飘移问题。中心盘作为整机的结构核心，采用分层堆叠设计，上层预留飞控、GPS模块、数传天线的安装位，

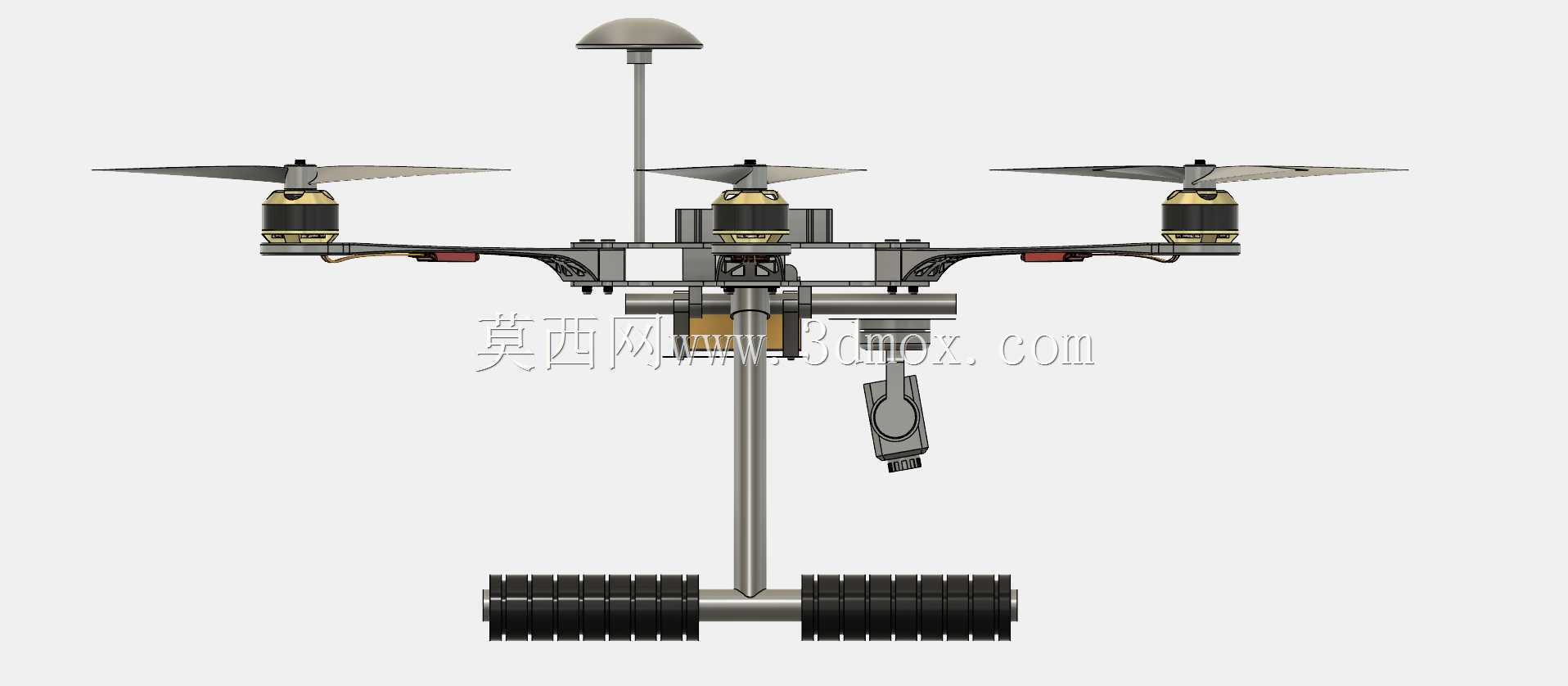

　　图中顶部的蘑菇状天线安装座就是专门为GPS+北斗双模定位模块预留的安装基准，安装座做了抬高处理，能最大程度降低电调、动力线的电磁信号对定位模块的干扰；中层为电源分电板安装层，分电板直接固定在中心盘碳板上，六个机臂的电调电源线直接就近焊接在分电板焊盘上，缩短大电流走线长度，减少线路压降带来的动力损耗；下层预留任务载荷安装位，可根据作业需求挂载可见光相机、红外热成像仪、小型播撒装置或者应急抛投模块，载荷安装位做了通用化的螺孔阵列，兼容市面上主流的微型任务载荷安装孔距，不需要额外加工转接件就能完成挂载。机臂部分采用碳纤维管插接结构，机臂与中心盘的连接座做了楔形锁紧设计，日常收纳时可以快速拆卸机臂，缩小收纳体积，

　　外出作业时不需要额外工具就能完成组装，锁紧后的机臂连接间隙控制在0.1mm以内，飞行过程中不会出现机臂晃动带来的振动问题。每个机臂末端的电机安装座采用一体化铣削成型，电机安装基准面的平面度控制在0.05mm以内，保证电机安装后输出轴与机臂平面垂直，避免电机安装倾斜带来的拉力损耗和异常振动。起落架部分采用斜撑式杆状结构，起落架支杆同样采用碳纤维材质，底部加装了防滑减震的橡胶脚垫，起落架的高度预留了足够的任务载荷安装空间，保证挂载的相机等设备不会在起降过程中触碰地面，同时斜撑结构的受力路径直接将着陆冲击传导至中心盘外侧的加强筋位置，不会让冲击载荷直接作用在中心盘的电子设备安装区，降低硬着陆时电子设备受冲击损坏的概率。从安装边界来看，

　　整机展开后机臂末端旋翼的最大回转直径控制在合理范围，适配12-14寸螺旋桨的安装需求，中心盘直径预留了足够的设备安装空间，可容纳主流的开源飞控、4S-6S锂电池、电调等核心部件，机臂的管径选择兼顾了结构强度和重量控制，在满载1.5kg任务载荷的情况下，机臂末端的最大形变量不超过2mm，不会出现旋翼打桨的风险。结构设计过程中，所有的走线都预留了内置走线槽，动力线和信号线沿机臂内部穿行到中心盘，既减少了飞行过程中的风阻，也避免了线材外露被螺旋桨打到的风险，每个电调的安装位都预留了散热间隙，长时间大油门输出时电调的热量能及时散出，不会出现过热保护的问题。整机的重心设计严格控制在中心盘的几何中心位置，电池安装位做了前后可调的滑轨结构，可以根据挂载的任务载荷重量调整电池位置，快速配平整机重心，减少飞控的姿态修正负担，提升续航时间。这套结构在设计时没有采用过多的异形复杂结构，所有的结构件都可以通过常规的碳板切割、铝合金铣削工艺加工完成，后期维护更换配件的成本更低，对于需要自行组装调试多旋翼飞行平台的从业者来说，这套结构的安装逻辑清晰，不需要复杂的调试就能完成整机组装，适配多数中小载荷的低空作业需求。
