三旋翼轻量化航拍作业无人飞行器结构

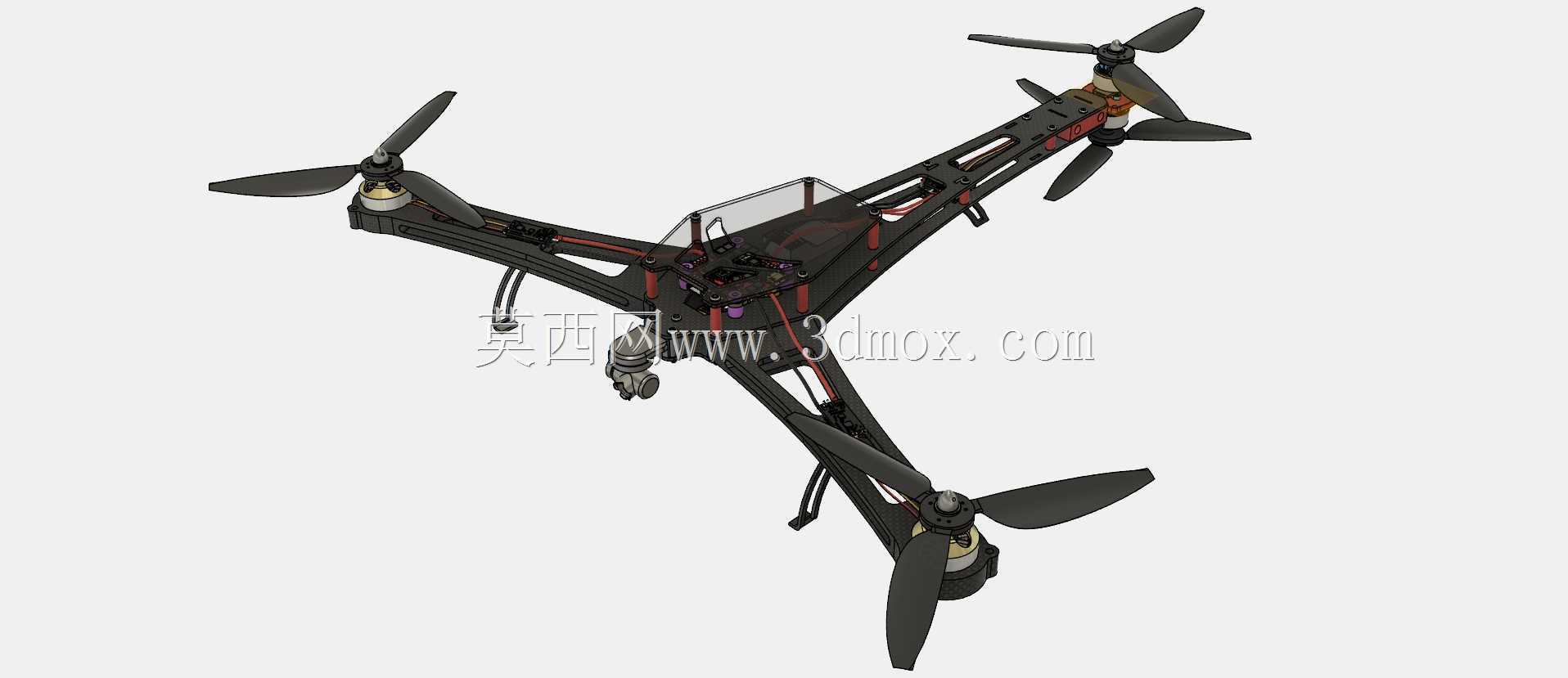

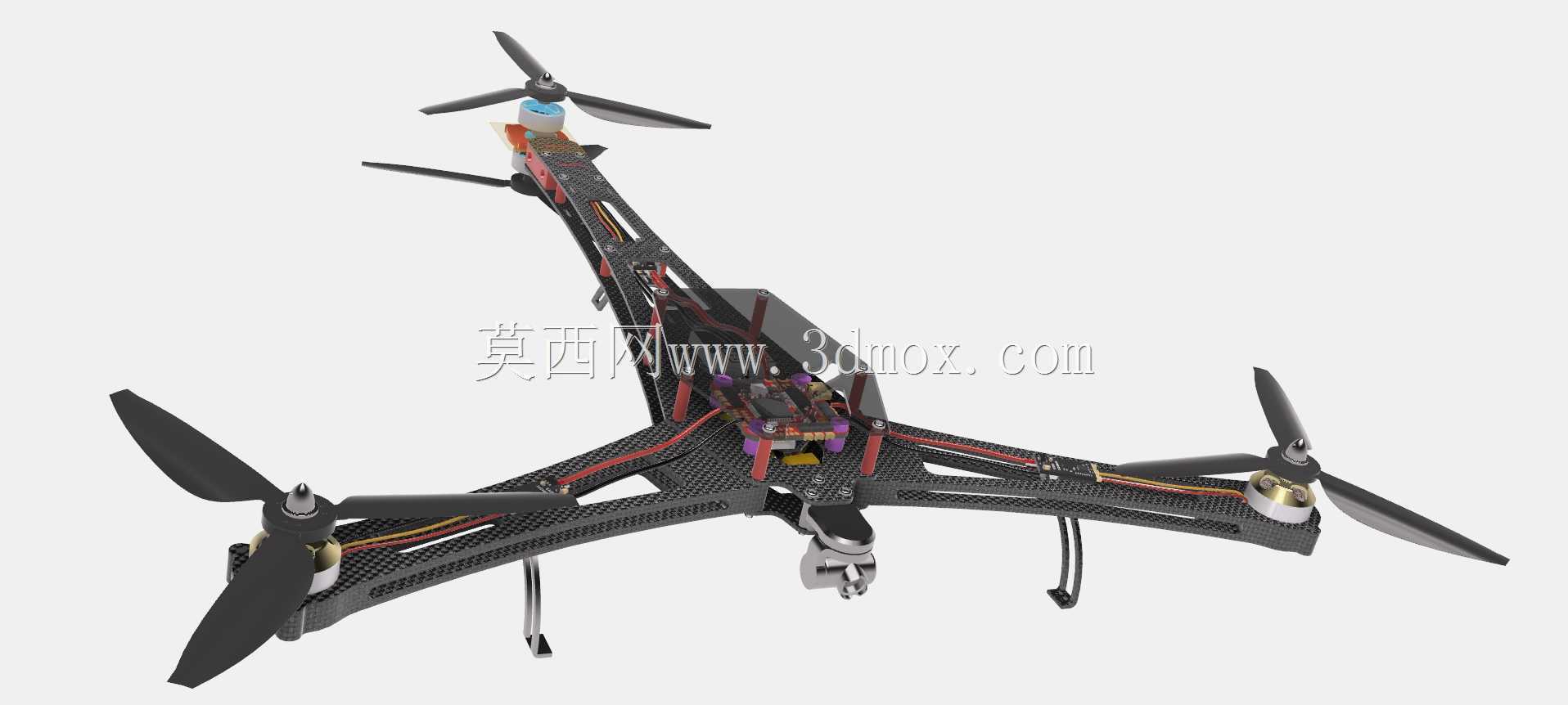

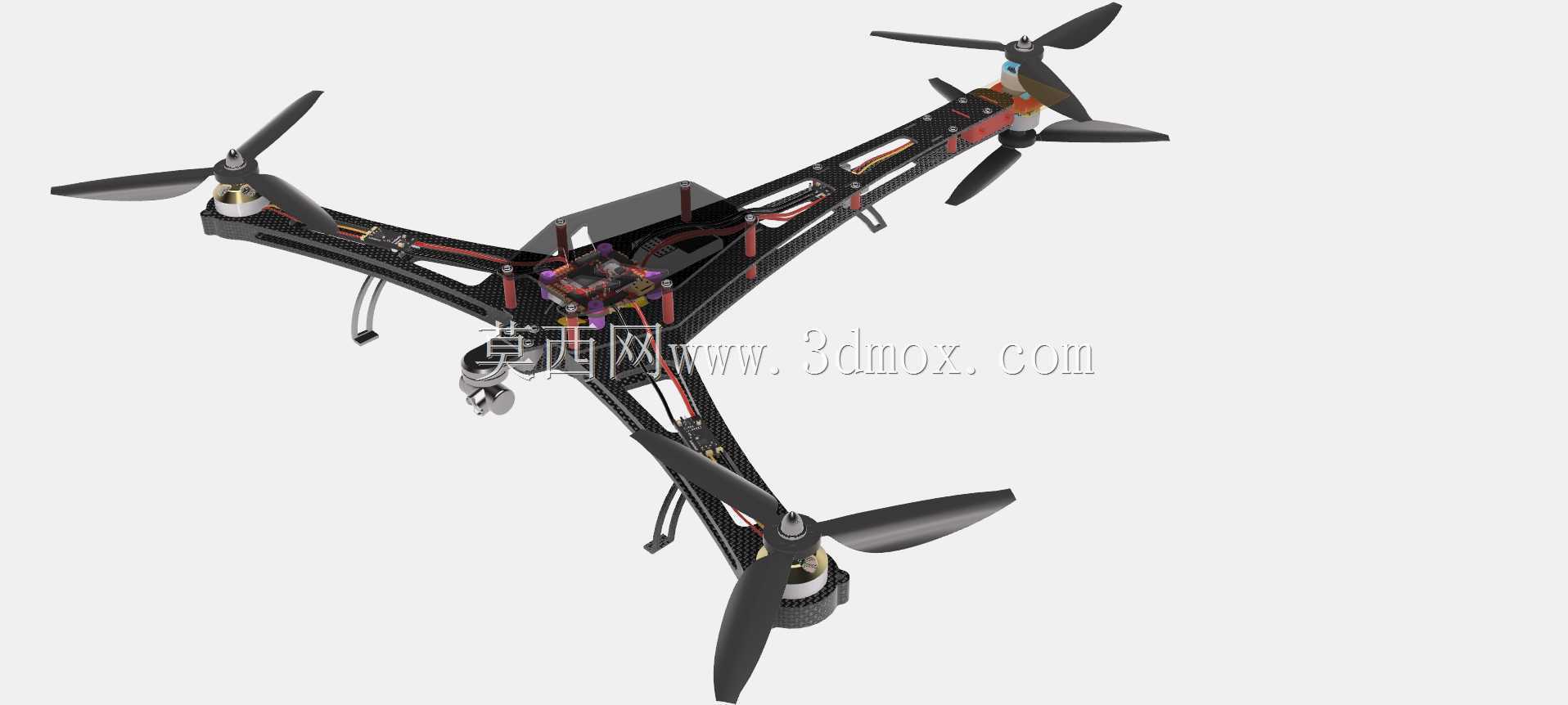

　　这款三旋翼飞行器的结构设计，核心围绕低空近景作业场景的灵活转向需求展开，区别于常规四旋翼的对称动力布局，三旋翼的非对称动力配置在小半径转向、侧飞避障时的动力响应延迟更低，适合在楼宇间、林间等狭窄空域执行巡检、航拍、轻量载荷投送类作业。从结构设计逻辑来看，整机机架采用镂空式碳纤维板材拼接架构，所有承力臂均做了等强度挖槽处理，在保证臂架抗弯刚度满足动力端振动载荷要求的前提下，尽可能削减非承力区域的材料冗余，整机空载自重控制在较低区间，搭配对应规格的无刷直流动力组时，单组动力电池的续航时长可以覆盖常规单次作业的空域停留需求。

　　动力端的安装位预留了标准的电机座安装孔位，适配市面上主流的22系列、23系列外转子无刷直流电机，每个机臂末端的电机座都设计了2度的内倾安装角，用来抵消三旋翼布局下的反扭矩差，避免飞行过程中出现自旋偏移。尾部动力臂额外集成了舵机倾转结构，通过舵机带动尾部电机座做小角度俯仰倾转，配合另外两个前置动力的转速差，实现航向的精准控制，相比常规四旋翼仅靠转速差调整航向的方案，这种倾转尾动力的设计在大角度转向时的动力损失更小，姿态保持更稳定。

　　机身上部的设备舱预留了飞控、GPS模块、图传发射机、电池的分层安装位，各安装位之间设计了走线槽，所有动力线、信号线都可以沿机臂内部的镂空通道布设，避免线材外露在飞行过程中被气流吹动产生振动干扰，也能减少线材与螺旋桨的干涉风险。设备舱的上盖采用快拆式卡扣固定，不需要额外工具就能打开更换电池或者调试飞控参数，日常外场作业的维护效率更高。起落架采用细杆式弹性结构，安装在机身下部靠前位置，高度预留了足够的云台安装空间，可以挂载两轴或者三轴轻量化增稳云台，搭载运动相机执行航拍作业时，起落架不会进入相机的拍摄视场角范围，同时弹性结构可以在降落时吸收冲击载荷，避免硬着陆时的冲击力传递到飞控或者云台设备上，降低精密电子元件的震损概率。

　　从安装边界尺寸来看，整机相邻机臂的展开夹角为120度，展开状态下的最大外接圆直径控制在常规便携收纳箱的容纳尺寸范围内，机臂与中心舱的连接位置设计了快拆锁紧结构，不需要拧动螺丝就能完成机臂的折叠收纳，折叠后整机的横向尺寸可以缩小一半，方便单人背负携带转场。螺旋桨采用快拆式桨座设计，安装时只需要对准桨座的卡位按压就能锁定，拆卸时按下锁扣即可取下桨叶，外场作业时更换受损桨叶的操作耗时极短。

　　结构强度校核阶段，针对机臂的受力工况做了专项优化，每个机臂的根部都做了加厚的三角加强筋结构，模拟满油门爬升、急停转向等极端工况下的载荷时，机臂根部的最大形变位移控制在飞控陀螺仪可容忍的振动阈值范围内，不会因为机臂共振导致飞控姿态解算出错。中心舱的底板采用双层叠合结构，两层板材之间预留了减震球的安装位，飞控安装板通过减震球与主底板连接，可以过滤掉动力端传递过来的高频振动，保证飞控的加速度计、陀螺仪数据采集稳定，避免飞行过程中出现姿态漂移。

　　实际作业适配性上，这款三旋翼结构除了常规航拍场景，也可以通过更换加长起落架的方式，挂载小型喊话器、气体检测模块、轻量抛投装置等任务载荷，机臂上预留了额外的设备安装孔位，可以根据不同的作业需求加装对应的辅助传感器，比如在电力巡检场景下，可以加装微型红外热成像模块，用来排查线路的过热故障点；在农林作业场景下，可以挂载微型播撒装置，执行小范围的种子或者粉剂播撒作业。相比同级别四旋翼飞行器，三旋翼的结构零件数量更少，日常维护的备件成本更低，动力组的数量减少一个之后，整机的动力系统故障率也相应降低，适合个人从业者或者小型作业团队作为入门级作业载具使用。
