1200kv航模用外转子无刷直流电机结构

　　这款1200kv规格的外转子无刷直流电机，核心适配场景集中在小型多旋翼无人机、固定翼航模以及小型电动动力载具领域，这类应用场景对动力单元的功率重量比、响应速度、运转平顺性都有极高要求，传统有刷电机因碳刷磨损快、换向火花大、功率密度低的缺陷，早已无法满足这类场景的使用需求，而无刷直流电机凭借电子换向的结构特性，恰好匹配这类高动态动力输出的使用需求。从实际用途来看，该电机作为动力输出核心，需要将电池输出的直流电能转化为旋转机械能，直接驱动螺旋桨产生拉力或推力，支撑载具完成起飞、巡航、机动动作、降落等全流程动作，在小型航拍无人机、穿越机、轻量级固定翼航模中，这类kv值的电机通常搭配8-10寸螺旋桨使用，

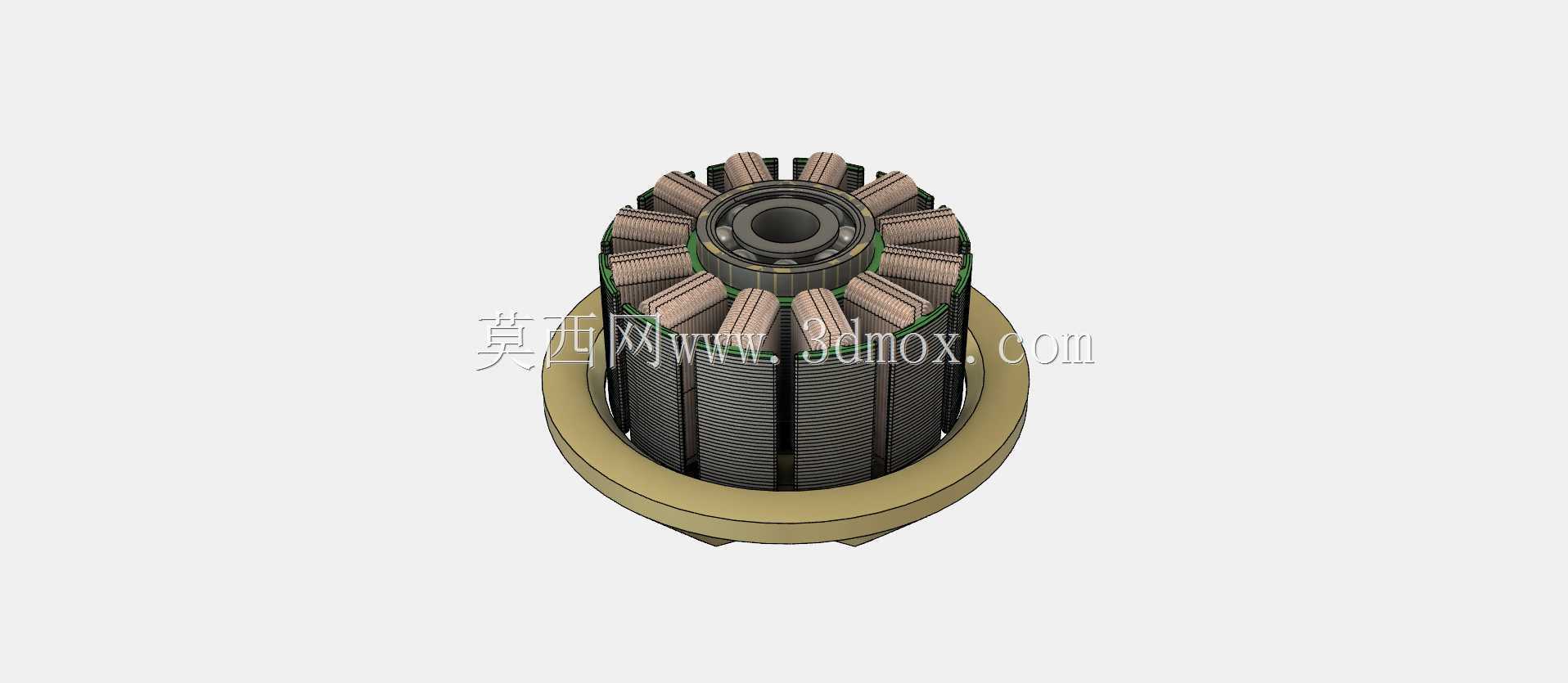

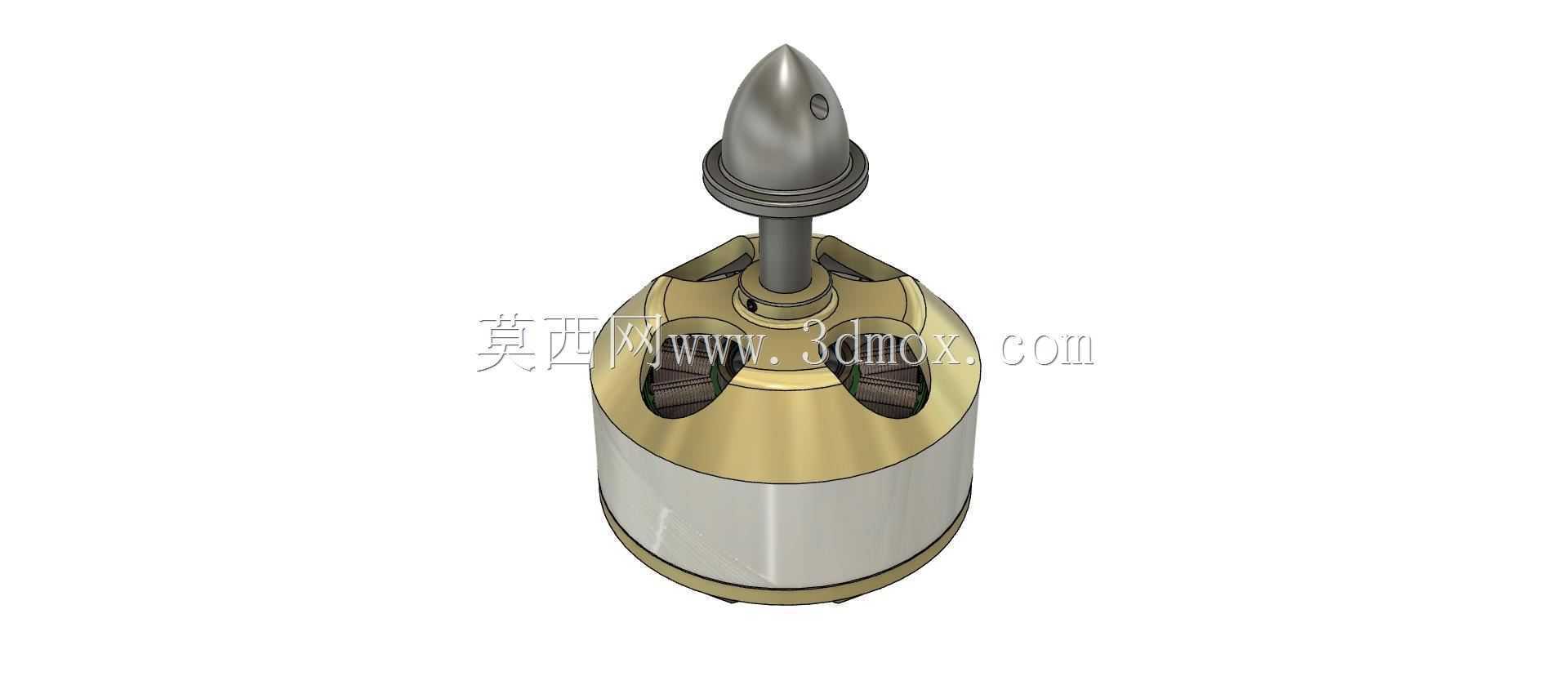

　　能够在3-4S锂电池供电工况下输出足够的静拉力，兼顾续航时间与机动响应能力。从功能特性上看，外转子结构的设计让电机的转动惯量更适配螺旋桨这类大直径负载的驱动需求，转子外壳直接集成磁钢，转动时外壳随输出轴同步旋转，相比内转子无刷电机，能够在更低的转速下输出更大扭矩，省去了减速齿轮组的结构，既降低了动力传动环节的能量损耗，也减少了齿轮啮合带来的噪音与故障点，提升了动力单元的整体可靠性；定子绕组集中排布在电机内部中心位置，配合端部的散热结构，能够在持续大油门输出时快速将绕组产生的热量传导到外部金属外壳，避免绕组过热导致的退磁、绝缘老化问题，延长电机的连续工作时长。从设计思路层面拆解，这款电机的结构完全围绕航模动力的核心需求展开：输出轴端部设计的整流帽结构，并非单纯的外观装饰件，其锥形外形能够在电机高速旋转时梳理迎面气流，减少轴端与桨夹位置的紊流阻力，同时整流帽上的开孔可配合内部气道带走部分绕组热量；电机上部的三个开槽结构，既为绕组端部的散热提供了空气流通通道，也能在电机运转时让气流穿过开槽，带走附着在定子上的热量，同时开槽位置的结构加强筋设计，兼顾了外壳的结构强度与轻量化需求，避免为了散热过度削减外壳壁厚导致的转子变形问题；电机外壳采用分段式金属结构，上部为金色阳极氧化的铝合金材质，兼顾轻量化与结构强度，下部为银色金属壳体，既作为磁钢的安装基座，也承担散热壳体的作用，两段壳体通过精密止口配合定位，保证转子的同轴度，

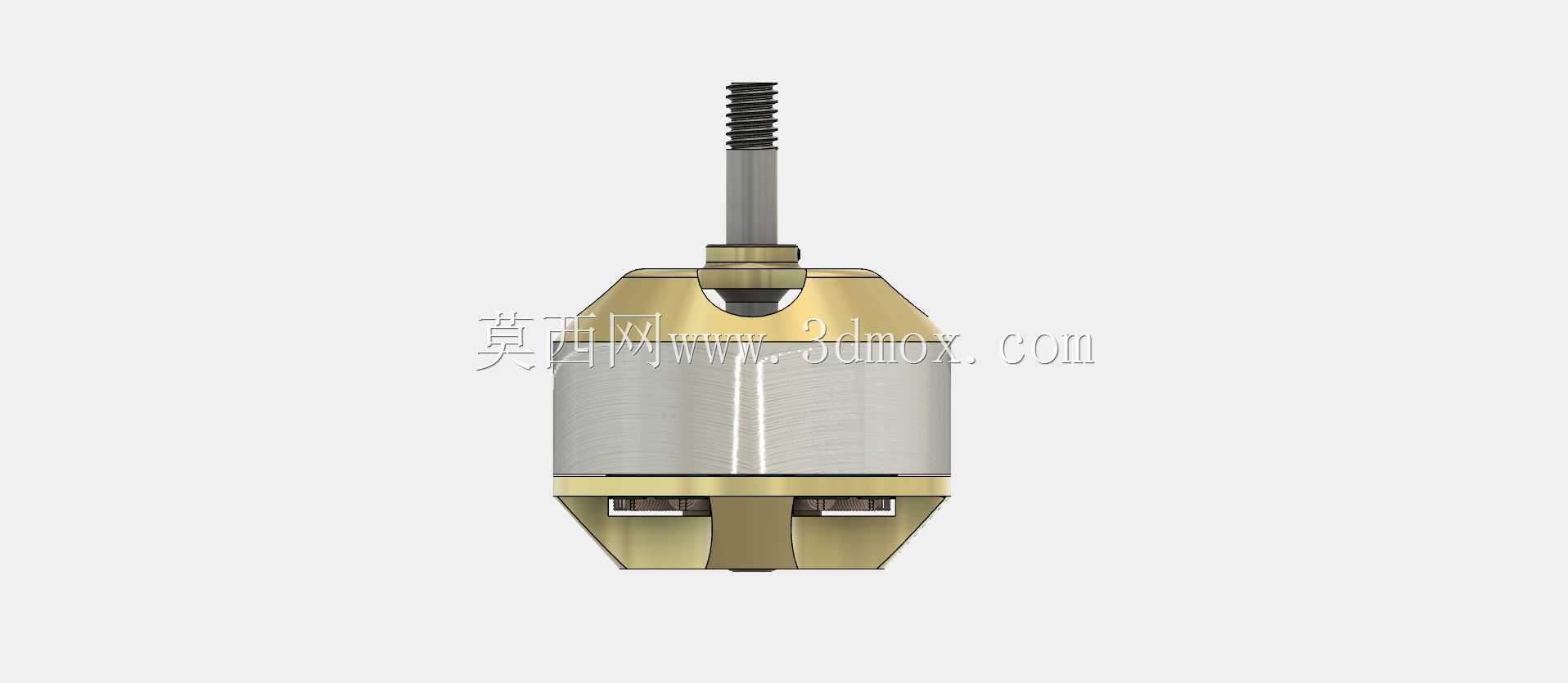

　　避免高速旋转时出现动平衡超差导致的振动问题。关于外形尺寸与安装边界，这类1200kv外转子无刷电机的定子直径通常在28mm量级，定子高度在30mm左右，整体转子外径约35mm，不含输出轴的主体长度约38mm，输出轴直径通常为4mm，适配市面上绝大多数标准航模桨夹的安装孔径；电机底座的安装孔位采用十字交叉排布，孔距为16mm与19mm两种通用规格兼容设计，能够直接适配主流的航模电机安装座，不需要额外制作转接件；安装时需要注意输出轴的轴向窜动间隙控制在0.1-0.2mm区间，既避免轴承受轴向力过大导致的早期磨损，也防止转子与定子发生扫膛故障；接线端采用三相硅胶线引出，线径通常为16AWG，能够承载持续20A以上的工作电流，

　　满足大油门工况下的电流传输需求，接线时需要注意三相线的相序匹配，相序接反会导致电机反转，需要任意调换两根相线的接线位置即可纠正转向。在实际选型使用中，这类电机的kv值代表每伏特电压对应的空载转速，1200kv的参数意味着在1V电压下空载转速为1200转/分钟，搭配4S锂电池（标称电压14.8V）时，空载转速约为17760转/分钟，搭配对应规格的螺旋桨时，负载转速通常在10000-12000转/分钟区间，能够输出约800-1200g的单轴拉力，四轴布局下即可支撑总重3-4kg的航模设备完成稳定飞行；结构设计中轴承采用双轴承支撑布局，输出轴上下各布置一个深沟球轴承，能够承受螺旋桨旋转时产生的径向力与部分轴向拉力，避免轴承受力不均导致的寿命缩短，轴承的预紧力通过底座的结构台阶控制，不需要额外添加调整垫片，装配时只需保证轴承安装到位即可保证合适的预紧量。这类电机的三维结构建模过程中，需要重点保证转子与定子的同轴度公差，所有旋转部件的质心需要与输出轴轴线重合，否则在高速旋转时会产生明显振动，不仅会影响飞行稳定性，还会加速轴承磨损，甚至导致螺旋桨射桨的安全隐患；磁钢的排布采用表贴式结构，每极磁钢的充磁方向为径向，相邻磁钢极性相反，共12极磁钢搭配12槽定子的集中绕组方案，能够让电机的转矩波动更小，运转更平顺，低速启动特性更好，避免航模在低空慢飞时出现动力顿挫的问题。
