适配适马fp相机的FPV穿越机挂载组件

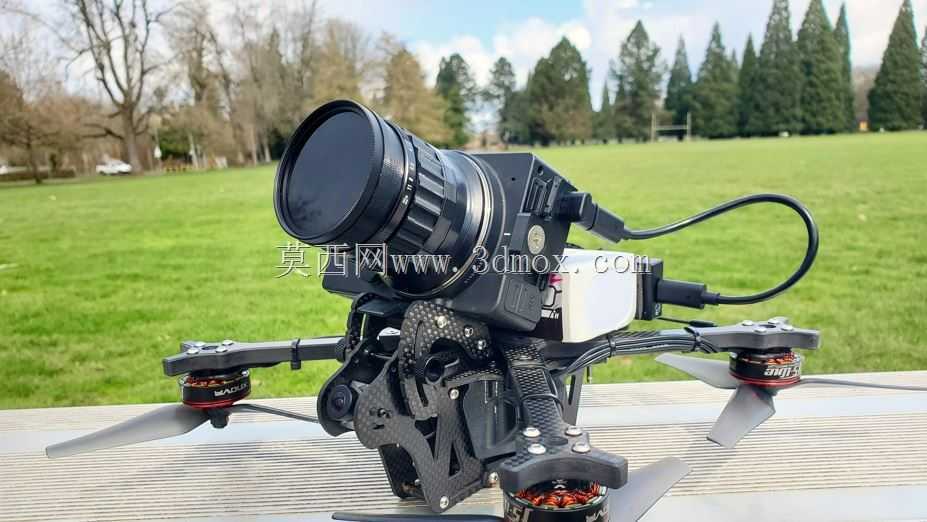

　　这套挂载组件是针对FPV穿越机搭载适马fp全画幅相机开发的专用适配结构，核心解决轻量化穿越机挂载大尺寸微单相机时的重心匹配、振动抑制、走线防护与镜头适配问题，目前主要应用在影视级第一视角航拍、极限运动跟拍、特种场景近距离纪实拍摄领域，区别于普通航拍无人机的云台挂载方案，这套结构采用硬连接直装设计，在保留穿越机机动灵活性的前提下，尽可能降低挂载自重对飞行续航与机动性的损耗。

　　从实际使用场景来看，这类挂载组件主要服务于追求沉浸式航拍画质的创作团队，普通消费级航拍无人机的视角受限、机动响应速度慢，无法完成穿楼、近地贴飞、高速跟随动态目标这类特殊镜头的拍摄，而搭载适马fp相机的穿越机，凭借相机本身的轻量化全画幅属性，配合这套定制挂载，能够在高速飞行过程中输出稳定的高画质影像，满足院线级短视频、广告片、极限运动纪录片的拍摄需求。

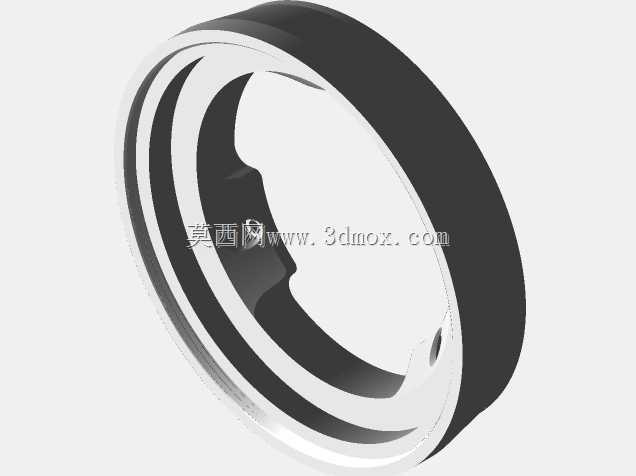

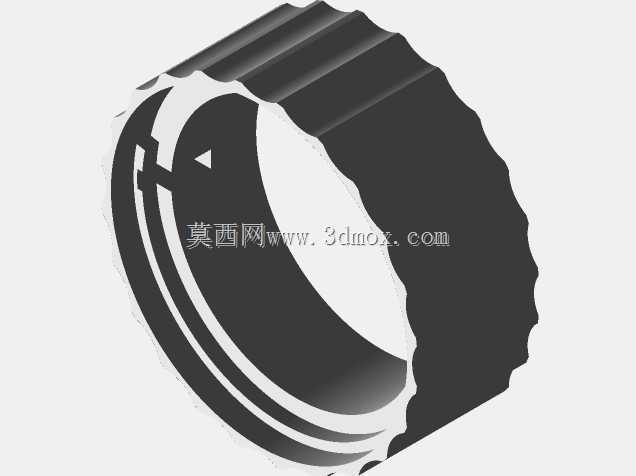

　　设计层面整套结构全部采用3D打印工艺实现，主体承载结构选用PETG材料打印，兼顾韧性与抗冲击性能，能够承受穿越机急停、急转弯、小幅坠机时的瞬时冲击力，避免刚性断裂导致相机脱落。前环镜头适配结构采用0.1mm层高打印，保证与老蛙14mm f/4镜头的配合精度，前环预留53mm标准ND滤光片安装螺纹，可直接旋接常用规格的减光镜，满足强光场景下的慢门拍摄需求，无需额外加装滤镜转接环，进一步压缩挂载整体重量。

　　安装边界上，整套挂载直接适配标准碳纤维穿越机机架的顶部安装孔位，孔位间距匹配主流5寸穿越机的上层板固定孔距，无需对原有机架进行打孔改造，安装时仅需替换原有上层板的固定螺丝即可完成固定，整体安装完成后，相机重心与机架重心的重合度控制在2mm以内，避免飞行过程中出现重心偏移导致的电机负载不均、飞行姿态漂移问题。结构上专门设计了90度USB-C适配器的安装限位槽，适配直角弯头的USB-C延长线，避免飞行过程中线材晃动拉扯相机接口，同时将线材走线路径完全隐藏在结构内侧，防止高速飞行时线材被螺旋桨打到引发炸机。

　　结构细节上，挂载与相机接触的位置全部做了0.5mm的微凸减震接触面，配合薄款EVA泡棉垫，能够过滤飞行过程中电机传递的高频振动，减少画面出现的果冻效应，相比传统的弹簧减震云台，这种硬连接加接触面减震的设计重量仅为传统云台的1/5，不会额外增加过多的飞行负载。镜头固定环与相机机身的连接位置做了加强筋处理，在大机动过载飞行时，能够避免镜头与机身连接处出现应力集中，防止长期使用后相机卡口变形。电池安装位预留了适配小型化航模电池的绑带穿槽，可根据拍摄需求选择给相机单独供电或者直接使用飞控电源进行BEC降压供电，供电线路走槽与信号线路走槽分开设计，避免电调信号干扰相机的视频录制。

　　实际装配过程中需要注意，打印完成后需要对安装孔位进行0.1mm的公差铰孔处理，保证螺丝能够顺畅拧入同时不会出现虚位，镜头环的安装需要在镜头与环之间预留0.05mm的间隙，避免温度变化导致材料胀紧锁死镜头。整套结构的自重控制在18g以内，加上适马fp相机与镜头的总重量约460g，搭配6S动力配置的5寸穿越机，能够实现3-4分钟的有效飞行时间，满足单镜头的拍摄需求。针对不同的拍摄场景，挂载还预留了额外的配件安装孔位，可加装小型GPS模块、图传发射天线、LED补光灯等配件，拓展不同的拍摄功能。
