单座超轻型固定翼飞行器结构设计

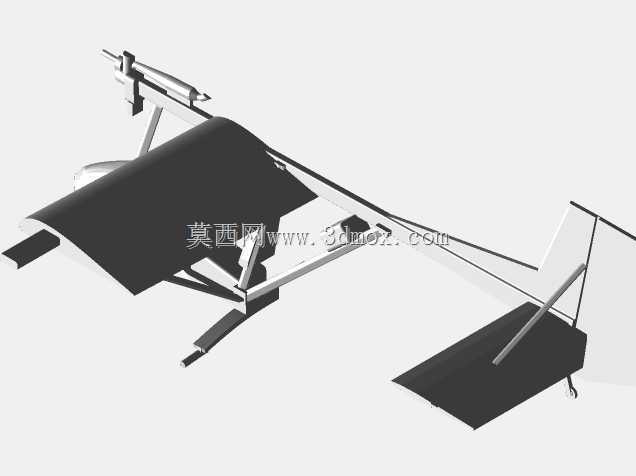

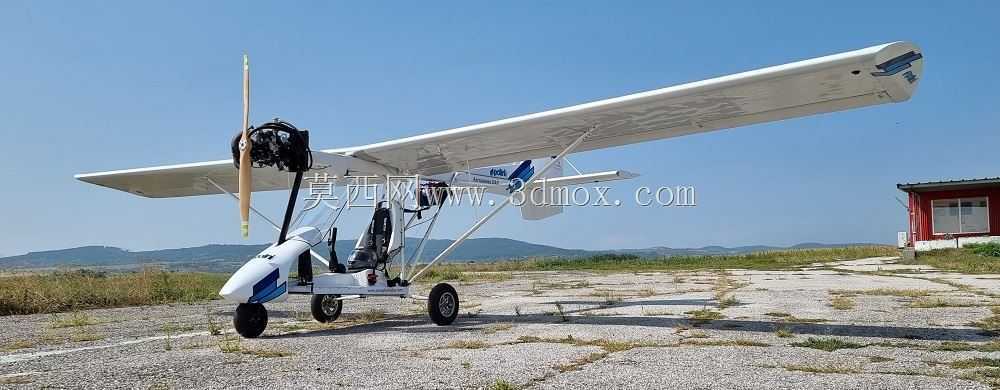

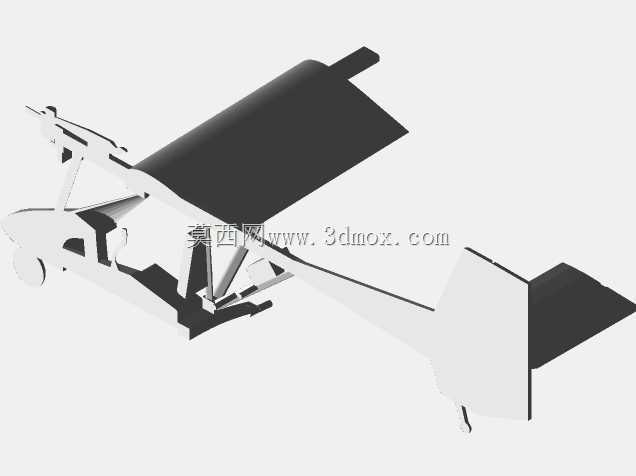

　　这款单座超轻型固定翼飞行器的三维结构设计，核心面向低空休闲飞行、航空运动体验、轻型航空作业场景，适配国内低空开放后私人飞行、航空俱乐部训练、农林小区域巡护等实际使用需求，整体设计围绕轻量化、易维护、低起降条件要求展开，区别于传统通航飞机的复杂结构，更侧重非专业机场场景下的使用适配性。从整体布局来看，采用上单翼高置设计，机翼通过桁架结构与机身主体连接，这种布局一方面能最大化降低机身结构对机翼下洗气流的干扰，提升低速飞行时的升力效率，另一方面高置机翼能让机身离地间隙控制在合理范围，方便人员上下与地面检查维护，同时避免起降过程中地面杂物打坏机翼蒙皮。动力系统采用前置单发活塞发动机搭配木质螺旋桨的配置，发动机安装架采用桁架式焊接结构，通过减震胶垫与机身主承力框连接，能有效过滤发动机运转时的高频振动，避免振动传递到机身框架引发结构疲劳，螺旋桨选用定距木质桨，重量轻、加工成本低，在低速飞行区间的推进效率匹配超轻型飞机的飞行速度区间，不需要复杂的变距机构，降低整体结构重量与维护难度。起落架采用前三点式固定起落架设计，前起落架安装在机身前部下方，配备小尺寸低压轮胎，主起落架为两个大尺寸低压轮胎，通过弹性摇臂结构与机身下部承力结构连接，没有设计复杂的收放机构，一方面大幅降低结构重量，减少机械故障点，另一方面低压轮胎能适配砂石路面、平整草地等非铺装起降场地，不需要专用的硬化跑道，符合超轻型飞行器的野外使用需求，起落架的轮距经过反复校核，能保证侧风起降时的侧向稳定性，

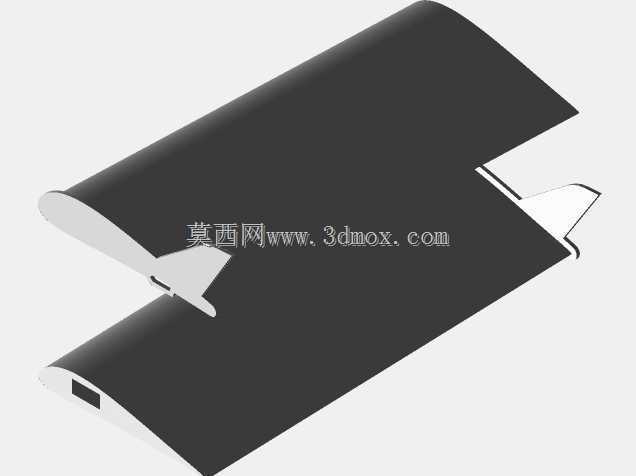

　　避免地面滑跑阶段出现侧翻风险。机身主体采用桁架式骨架加蒙皮的结构形式，主承力框架选用航空铝合金管材焊接成型，非承力部位的蒙皮采用高强度航空织物，在保证结构强度满足飞行载荷要求的前提下，最大化降低整机空重，单人座椅布置在机身中部重心位置，飞行员乘坐位置刚好处于整机重心区间，不管是燃油消耗还是飞行员体重差异，都不会让整机重心出现超出安全范围的偏移，座椅后方预留了小型储物空间，可以放置飞行必备的通讯设备、应急物资，不会占用额外的结构空间。机翼采用大展弦比平直翼设计，翼型选用低速高升力翼型，机翼内部为翼肋加翼梁的传统结构，蒙皮采用硬质航空铝合金板材，机翼后缘布置有常规的副翼操纵面，没有设计复杂的襟翼结构，依靠大展弦比机翼本身的低速升力特性，

　　就能实现较低的起降速度，降低飞行员的操纵难度，机翼的翼展长度经过优化，在保证足够升力的前提下，控制整体尺寸，方便日常地面存放与拖运，不需要大面积的机库空间。尾翼采用常规布局，水平尾翼与垂直尾翼均为固定式安定面加活动操纵面的结构，操纵拉杆采用硬质铝合金管材，通过关节轴承与操纵面、驾驶杆连接，操纵行程经过精准校核，保证飞行员的操纵输入能精准对应舵面偏转角度，没有过大的操纵旷量，同时操纵力反馈处于合适区间，不需要额外的液压助力系统，依靠飞行员的人力就能完成全部飞行操纵，进一步简化结构、降低重量。从安装边界来看，整机的地面停放尺寸经过优化，机身长度控制在适合拖运的范围，机翼可以通过快拆结构与机身分离，拆卸后可以放置在普通拖车上进行公路转运，

　　不需要专用的大型运输车辆，日常存放时，拆卸机翼后的整机可以停放在普通家用车库内，降低用户的存放成本。结构设计过程中，所有承力部位的连接节点都经过载荷校核，每个焊接点、螺栓连接点的强度都能满足机动飞行、突风载荷下的受力要求，关键受力部位的管材壁厚做了针对性加强，非受力部位则尽可能做减重处理，在结构冗余度和整机重量之间找到最优平衡点。燃油箱布置在机身重心附近的位置，燃油消耗过程中不会引发重心的明显偏移，油箱容量经过测算，能满足常规休闲飞行的航程需求，不需要过大的油箱增加不必要的结构重量。整体设计没有追求过高的飞行速度与复杂的航电配置，核心围绕超轻型飞行器的易用性、可靠性、低成本维护特性展开，所有结构都尽可能采用成熟的机械结构，减少复杂电子设备与液压系统的使用，降低日常使用中的故障概率，即使是没有太多复杂航空器维护经验的用户，经过简单培训就能完成日常的检查与基础维护工作，适配私人飞行、航空运动推广的实际使用场景。
