螺旋进给式手动台虎钳夹紧工装结构

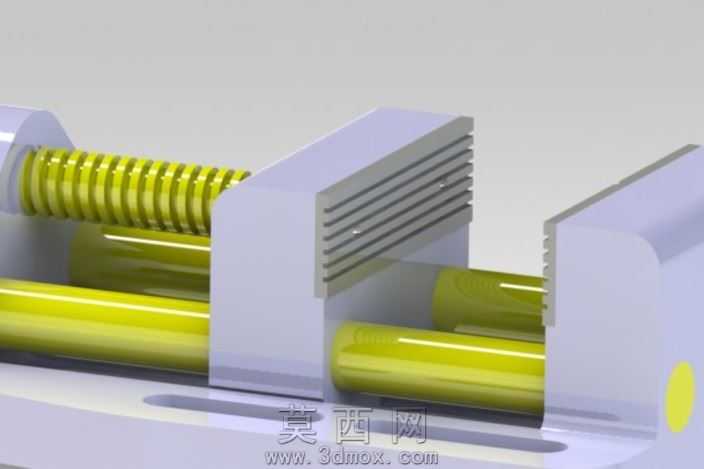

本作品为手动螺旋进给式夹紧虎钳的三维建模作品，建模过程严格遵循机械工装的实际尺寸比例与装配逻辑，在三维建模软件中完成全参数化零件构建与整体装配。建模阶段首先拆分虎钳的核心组成结构：固定钳身、活动钳口、传动丝杆、T型转动手柄、导向滑杆、钳口防滑齿板六大核心部件，每个零件均通过草图绘制、特征拉伸、切除、倒角等基础建模命令完成，对丝杆的梯形传动螺纹、钳口的交错防滑齿、手柄两端的防滑限位头都做了精细化的特征还原，保证零件间的装配约束完全符合实际机械运动逻辑，丝杆与固定钳身的旋转约束、活动钳身与丝杆的螺旋进给约束、活动钳身与导向滑杆的滑动约束均准确设置，可在软件中实现真实的开合动作模拟。材质与渲染阶段，针对不同部件的实际工业材质做了区分设置：固定钳身与活动钳身采用灰铸铁材质，调整材质粗糙度为哑光金属质感，还原铸铁件的磨砂表面肌理；传动丝杆与导向滑杆采用调质45号钢材质，设置轻微的金属反光与表面氧化层质感，区分于钳身的铸铁材质；T型操作手柄采用黄铜材质，调整金属光泽度与暖色调金属反射，突出操作件的视觉辨识度；钳口防滑齿板采用淬火工具钢材质，设置更高的硬度质感与细微的表面淬火纹理。渲染阶段采用柔和的工作室三点布光，主光源从侧上方打亮模型整体，突出钳身的轮廓结构与各部件的材质差异，辅光源补全暗部细节避免阴影死黑，背光源勾勒模型边缘轮廓提升立体感，最终渲染图清晰展现虎钳的整体结构与装配关系。设计思路上，这款夹紧虎钳针对小型工件的夹持作业需求设计，采用经典的螺旋传动结构实现夹紧动作，依靠丝杆的自锁特性保证夹持过程中不会松脱，活动钳身沿平行双导向杆滑动，保证钳口开合过程中始终保持平行，避免夹持工件时出现偏斜，钳口的交错防滑齿可增大与工件的接触摩擦力，提升夹持稳定性，T型手柄的设计可在手动操作时施加更大的扭矩，保证足够的夹紧力，整体结构简单可靠，加工难度低，是五金加工、工件固定场景中常用的通用夹持工装，建模过程中充分考虑了实际生产中的装配公差与零件加工工艺，所有零件均可直接导出工程图用于实际加工生产。
