木工榫槽加工手持路由器平面夹具

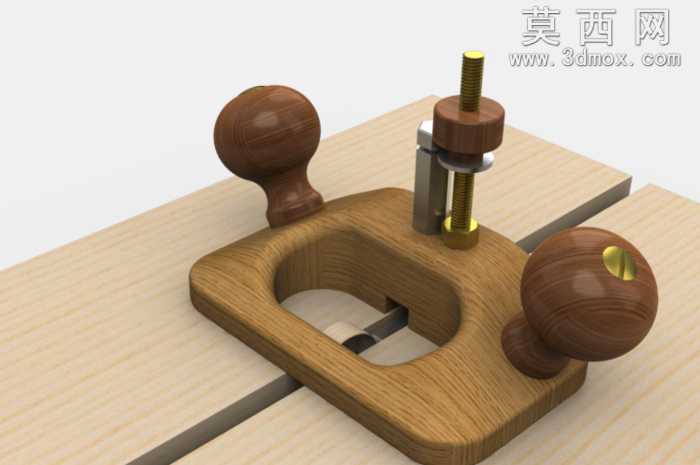

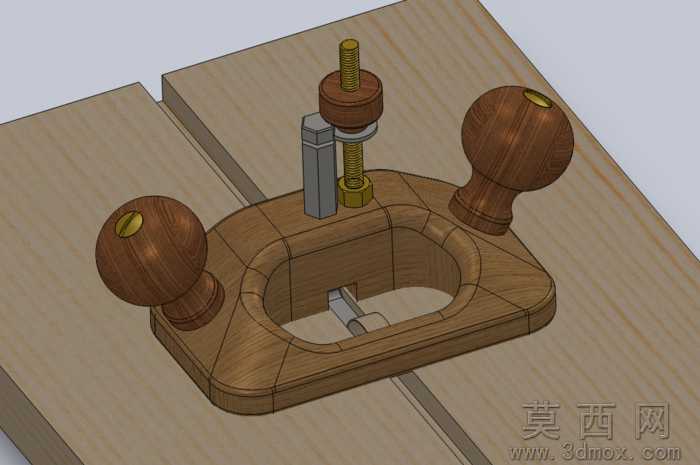

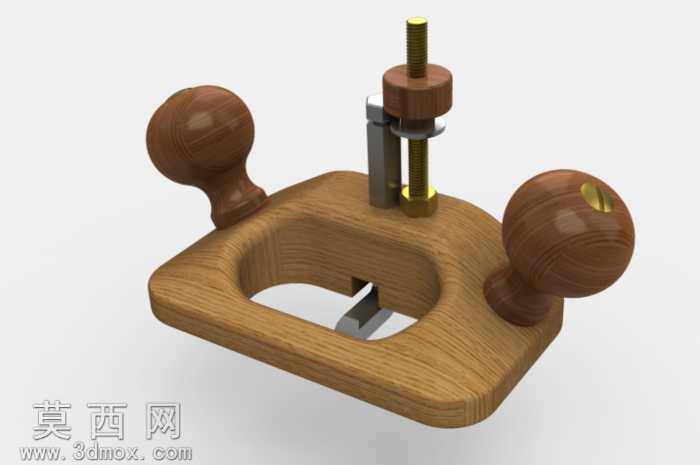

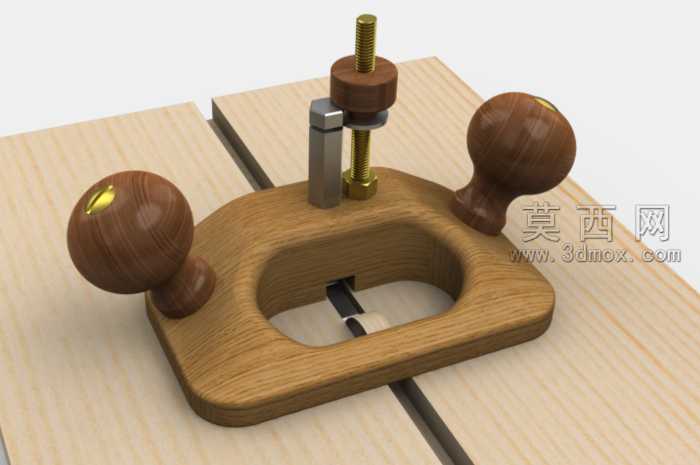

本作品为木工榫槽加工场景使用的手持路由器平面定位夹具三维模型，建模过程严格遵循木工手动工具的实际使用逻辑与结构比例，采用SolidWorks完成全参数化建模，各部件间的装配关系完全还原实物的运动与配合逻辑。模型整体以实木基座为核心承载结构，建模时对木质基座的轮廓做了精细化处理：基座采用符合人体工学的圆角过渡设计，中部开设适配修边机刀头走刀的长条形镂空槽，槽体边缘做了防崩边的倒角处理，基座两侧对称安装球形实木握柄，握柄与基座的连接部位做了嵌入式榫卯结构的建模还原，保证结构强度的同时符合传统木工工具的设计逻辑。模型中部的锁紧调节结构为核心功能部件，包含黄铜材质的调节螺杆、木质锁紧旋钮、金属导向靠片三个核心部分，建模时对螺纹结构做了精准的螺旋扫描特征处理，还原了螺杆旋转调节时的进给逻辑，金属导向靠片与基座之间预留了精准的装配间隙，可实现沿板材拼接缝的直线导向定位，保证开槽时的直线度与深度一致性。材质渲染阶段，针对不同部件做了差异化的材质表现：木质基座与握柄采用胡桃木材质，还原了实木的深浅交错木纹纹理、哑光温润的表面质感，旋钮部位的木质材质做了轻微的做旧处理，模拟工具长期使用后的包浆效果；金属螺杆与导向片采用黄铜与冷轧钢两种金属材质，黄铜部件还原了金属暖调光泽与细微的使用划痕，钢制导向片做了拉丝金属质感处理，表现出金属冷硬的材质特性；整体渲染采用柔和的室内自然光环境，在浅米色板材的衬托下，清晰展现出各部件的材质差异与结构细节。设计思路上，该夹具主要针对木工拼接板材时的暗榫开槽作业，通过双握柄的设计保证下压施力的均匀性，中部锁紧结构可快速调节导向片的伸出长度，适配不同厚度的板材拼接缝定位，解决手持修边机开槽时容易走偏、深度不均的问题，模型的所有活动部件均保留了装配自由度，可直接用于运动仿真演示与3D打印验证，结构尺寸完全适配市面常见的小型手持修边机安装使用，兼顾了实用性与传统木工工具的美学表现。
