带TPMS陀螺仪轻量化汽车控制臂总成

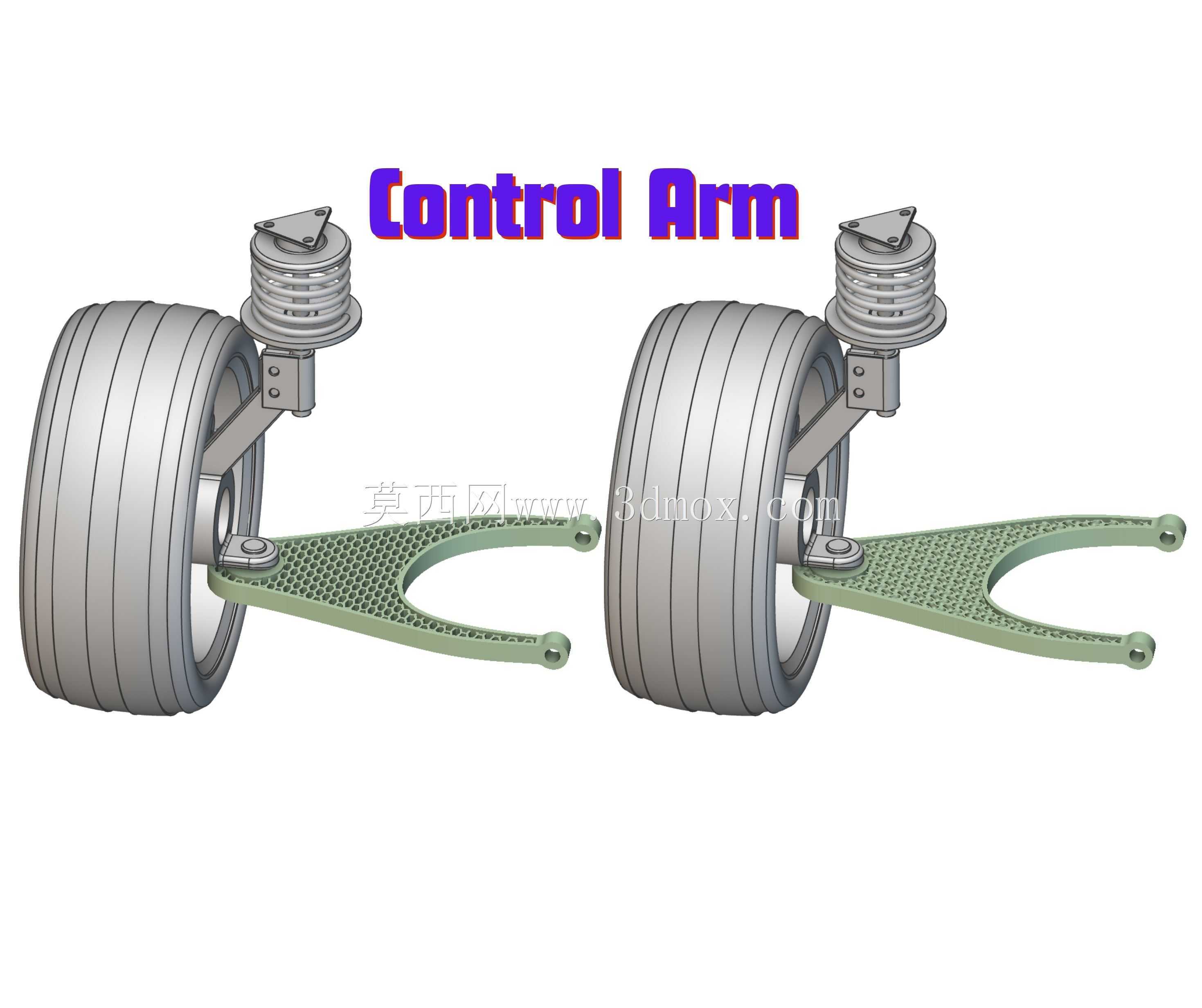

　　在乘用车底盘悬架系统的开发流程中，控制臂作为连接副车架与转向节的核心传力构件，其结构刚度、重量、安装匹配度直接决定了整车操控稳定性与行驶平顺性的表现。本次呈现的控制臂总成采用左右对称布局，配套集成了减震器安装支座、车轮轮毂连接位与TPMS陀螺仪安装点位，适配麦弗逊式独立悬架的前置前驱车型配置。

　　从实际装车场景来看，该控制臂需同时承受纵向、侧向与垂直三个维度的交变载荷：车辆经过颠簸路面时，纵向载荷通过车轮传递至控制臂前端球头，再分散至副车架安装点；高速过弯时的侧向载荷则由控制臂的弯扭结构承担，避免车轮外倾角出现过大偏移；制动工况下的纵向力矩还需控制臂保持足够的抗变形能力，保证制动轨迹的一致性。

　　设计阶段优先考虑了安装边界的适配性：减震器安装座采用带三角加强筋的铸钢支座结构，上端预留三个螺栓孔位与减震器下端托盘匹配，安装面平面度公差控制在0.1mm以内，避免装配后出现应力集中；控制臂本体与轮毂连接的位置采用一体化球头销座，销孔直径匹配常规乘用车的18mm球头规格，销座周边做了3mm的圆角过渡，降低交变载荷下的疲劳开裂风险；臂身与副车架连接的两个衬套安装点，中心距按照主流A级车的285mm参数设计，衬套压装孔的公差带选用H7精度，保证衬套压入后的保持力符合装车要求。

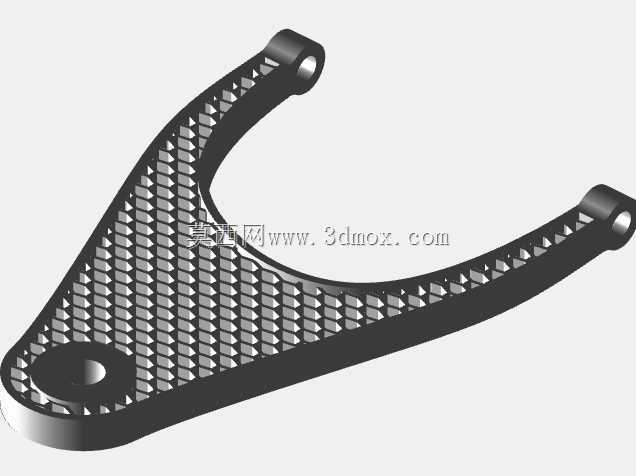

　　轻量化设计是本次结构优化的核心方向，区别于传统的冲压焊接控制臂，该方案在臂身主体区域采用了六角形TPMS陀螺构型的格子填充结构，这种仿生多孔结构在保证同等弯曲刚度的前提下，相比实心结构可降低35%左右的自重，同时格子结构的各向同性特性能更好地分散多方向载荷，避免应力在局部区域集中。格子结构的筋条厚度设置为2.5mm，格子单元边长为8mm，经过拓扑优化验证，该参数下的臂身一阶模态频率达到320Hz，远高于路面激励的常用频率区间，可有效避免行驶过程中出现共振问题。

　　TPMS陀螺仪的安装点位设置在臂身靠近轮毂连接端的平面上，安装位预留了M5的螺纹孔与定位凸台，可直接固定胎压监测与陀螺仪集成模块，实时采集车轮的振动加速度、胎压、倾角数据，为整车电控系统提供悬架动态参数。臂身表面做了防滑纹理处理，格子结构的上下表面保留0.8mm的实体蒙皮，避免石子击打、泥水侵蚀对内部格子结构造成损伤，同时蒙皮与内部格子筋条采用一体化连接，不存在焊接或粘接的界面，整体结构强度更有保障。

　　从装配流程来看，该控制臂总成可直接匹配现有车型的悬架安装点位，无需对副车架、减震器、轮毂单元做额外修改，替换原有冲压控制臂即可实现轻量化升级。实际路试工况下，该结构的控制臂可将车轮接地比压的波动范围控制在5%以内，相比传统控制臂提升了轮胎与路面的接触稳定性，在碎石路面、连续过弯、紧急制动等工况下，车轮的定位参数变化量更小，能有效减少轮胎偏磨，提升制动距离的一致性。

　　需要注意的是，格子结构的加工需采用增材制造工艺实现，打印过程中需对安装面做支撑设计，打印完成后通过五轴加工保证各安装孔位与连接面的形位公差，衬套压装前需对孔位做滚压处理，提升衬套的压装保持力。整体结构的疲劳寿命经过台架验证，在±15kN的纵向交变载荷下可完成120万次循环无开裂，满足乘用车底盘件的10年或24万公里使用寿命要求。
