四叶轴流散热风叶结构设计

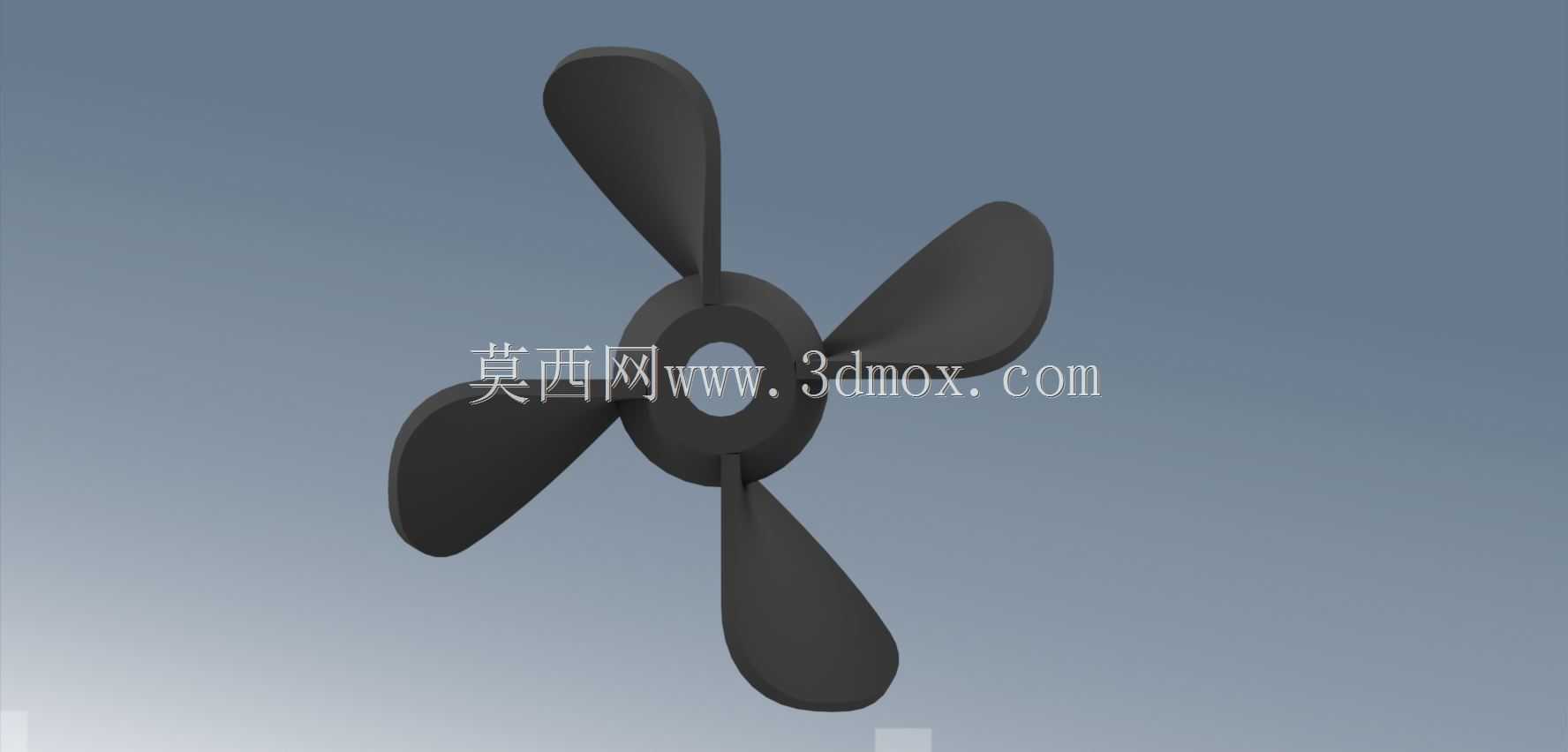

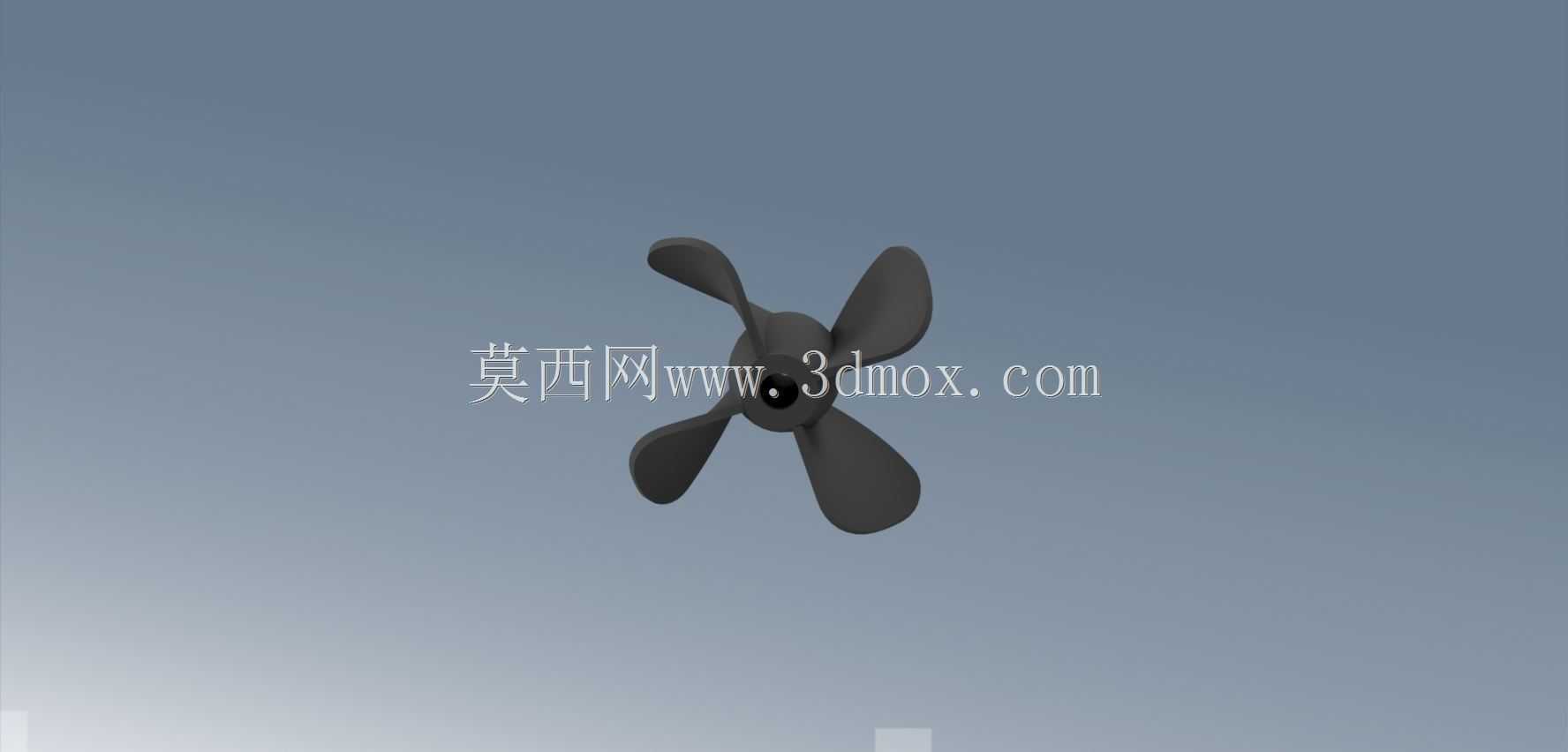

　　这款四叶风叶的结构设计，核心围绕小空间强制风冷场景的实际需求展开，在做三维建模阶段，首先要明确的是它的适配边界——这类风叶大多用在小型电力设备的柜体通风、桌面级散热工位、小型电子设备的排风通道里，所以首先要卡死的是安装位的配合尺寸：中心的安装孔是标准的圆轴配合结构，孔壁做了轻微的导向倒角，方便装配时快速套入驱动电机的输出轴，不会出现卡滞、刮伤轴面的问题，孔的内径公差按照过渡配合的要求做了预留，既不会因为间隙过大运转时出现偏心抖动，也不会因为过盈量太大导致装配难度提升，现场装维的时候不用额外做修配就能直接压装到位。

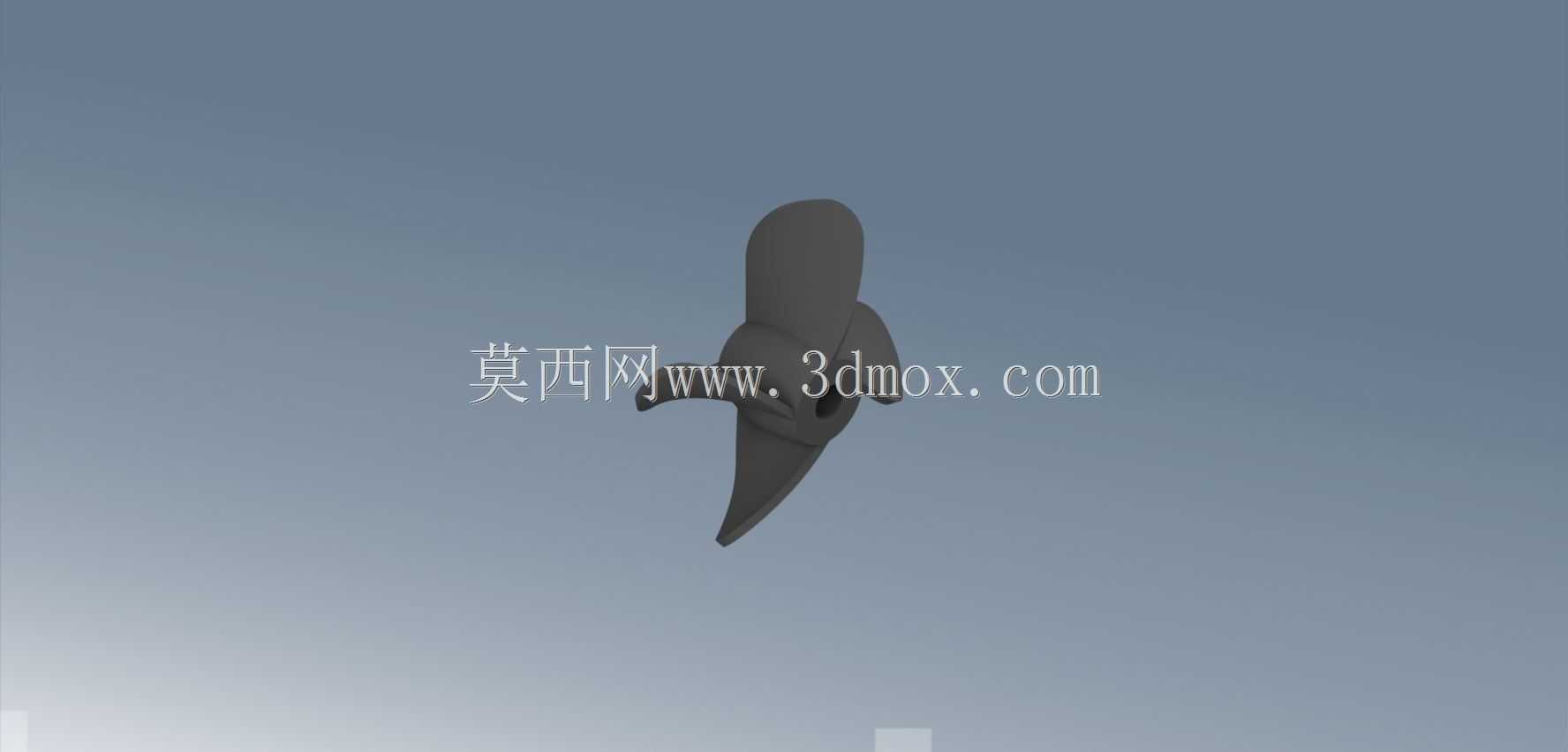

　　从气动外形的设计思路来看，四叶的布局是平衡风量、噪音、动平衡难度的折中选择，对比三叶结构，同样转速下四叶的风压输出更平缓，不会出现周期性的气流脉冲带来的低频共振噪音，对比五叶以上的密叶结构，它的转动惯量更小，小功率驱动电机就能带动，启动瞬间的电流冲击更低，对驱动电路的负载要求更友好。每一片叶片的翼型都做了变截面处理，叶根位置的厚度更大，和中心轮毂的过渡位置做了大圆角顺滑衔接，这个位置是风叶运转时应力最集中的区域，加大圆角能有效分散离心力带来的应力集中，避免长时间高速运转出现叶根断裂的问题；从叶根到叶尖，叶片的厚度逐渐收薄，翼型的扭角也顺着气流流向做了渐变调整，叶根位置的扭角更大，能把轮毂附近滞留的紊流顺利导出去，叶尖位置的扭角收小，减少叶尖和静止风道壁面之间的涡流损耗，提升实际送风效率。

　　叶片的外形轮廓没有做尖锐的边角处理，所有边缘都做了小圆角钝化，一方面是生产注塑的时候能减少料流在模腔里的应力痕，提升成品的成型良率，另一方面日常装配、维护的时候不会划伤操作人员的手部，也能避免运转时如果有细小杂物碰到叶尖，不会因为尖锐边缘把杂物打碎飞溅带来安全隐患。中心轮毂的厚度做了合理的配重预留，建模的时候就把整个风叶的质心调整到和旋转轴完全重合的位置，后续量产做动平衡校正的时候，只需要在轮毂的端面去掉极少的材料就能达到G2.5级的动平衡精度，减少量产时的校正工时，也能保证长期高速运转的时候不会出现抖动，降低驱动电机轴承的额外磨损，延长整个散热模组的使用寿命。

　　实际应用里，这类风叶的安装边界要注意几个工程细节：首先是风叶和周边静止结构的径向间隙要控制在3-5mm，间隙太小的话，一旦运转出现轻微的轴窜动，叶尖就会刮蹭到风道壁面，产生异响甚至卡滞停转；间隙太大的话，叶尖位置会产生气流回流，把已经吹出去的风又倒卷回进风侧，实际送风效率会下降15%以上。轴向的安装位置也要注意，风叶的进风侧要和进风格栅保持至少20mm的距离，不能贴得太近，否则格栅的筋条会阻挡进风，在进风面形成紊流，不仅风量下降，还会产生额外的风噪。另外叶片的材质选择上，这类结构适配PP或者ABS注塑成型，建模的时候已经把拔模斜度做了预留，所有顺着脱模方向的面都做了1度的拔模角，不会出现倒扣结构，不需要做复杂的抽芯模具，能有效降低模具的加工成本，也能提升注塑生产的效率，减少飞边、缺料这类成型缺陷。

　　从功能特性来看，这款风叶的送风方向是轴向直吹，适合需要定向把热量带出密闭空间的场景，比如小型变压器柜体的顶部排风，把柜体内变压器、电子元件工作产生的热量顺着风道直接排到柜外，避免柜内温度累积超过元件的耐温上限；也可以用在小型工业设备的控制箱散热，给箱内的接触器、继电器等发热元件提供持续的风冷，降低元件的工作温度，提升长期运行的稳定性。对比离心式风轮，轴流结构的风叶风阻更小，相同功率下能提供更大的通风量，而且安装方向和电机轴平行，不需要额外做风道转向，整体散热模组的结构可以做得更紧凑，节省设备内部的安装空间，非常适合对安装体积有严格限制的小型设备场景。在做结构校核的时候，还要考虑风叶的最高工作转速，按照常用的小功率散热电机最高转速3000rpm来计算，叶片的最大离心应力远低于常用塑料的许用应力，即使长时间满转速运转，也不会出现叶片塑性变形、断裂的问题，结构强度有足够的安全余量。另外叶片的表面做了顺滑的曲面处理，没有凹凸的加强筋结构，不容易积灰，长期在多尘的工业环境里使用，也不会因为灰尘附着在叶片表面破坏动平衡，减少后期维护清洁的频次。
