温室专用轴流循环通风设备结构设计

　　做设施农业配套通风设备的结构设计快八年，经手的温室循环风机方案少说也有二十多套，这次的筒式轴流循环风机结构，是针对连栋玻璃温室、塑料薄膜大棚的内部空气循环场景做的优化设计，和普通工业壁扇、民用排风扇的设计逻辑完全不一样。先从实际应用场景说，不管是北方的日光温室还是南方的连栋大棚，种植层的空气均匀度直接决定作物长势——冬季供暖时热空气容易堆积在棚顶，作物冠层温度差能到4到6摄氏度，容易出现局部徒长、落花落果；夏季湿帘降温时，冷风容易在进风口附近沉降，远端区域降温效果差，还容易结露诱发病害，这类循环风机的核心作用，就是打破棚内的温度分层、湿度分层，让整个种植区域的温湿度保持均匀，同时带动叶片表面的空气流动，降低叶面结露概率，减少病害发生概率。

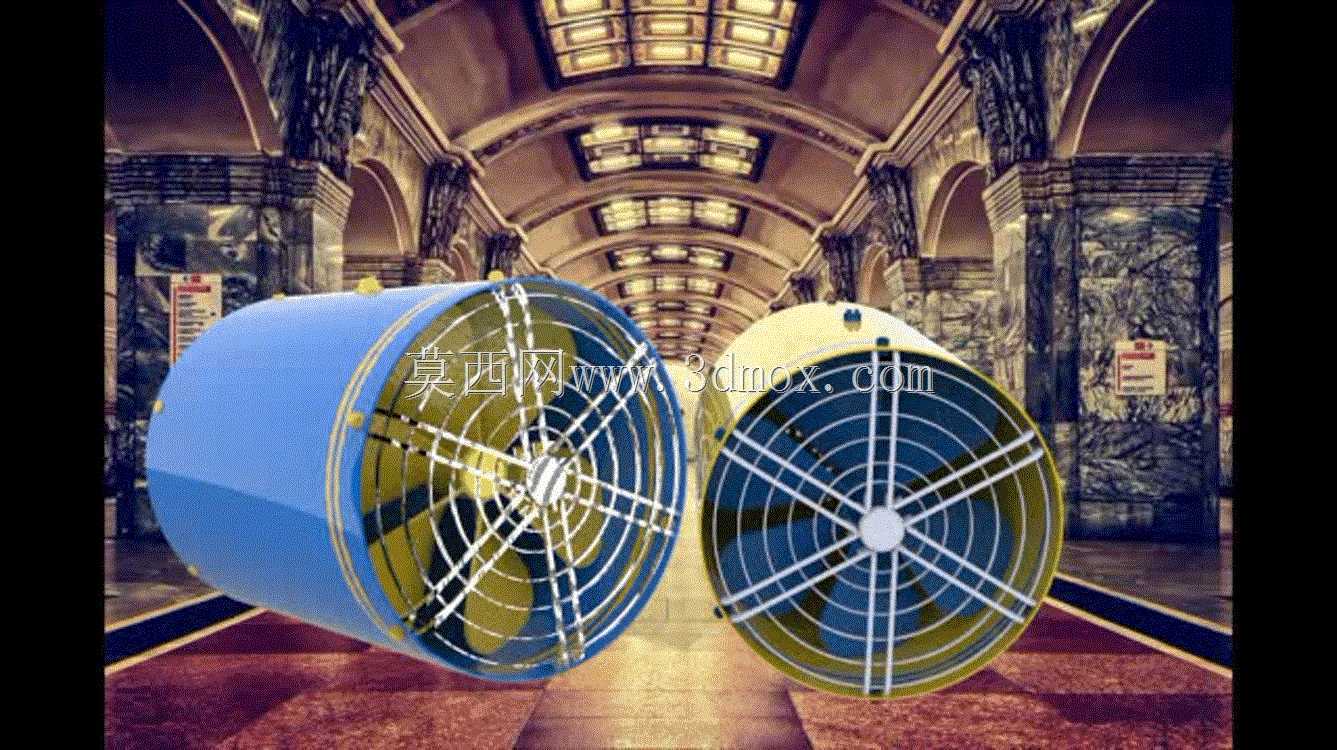

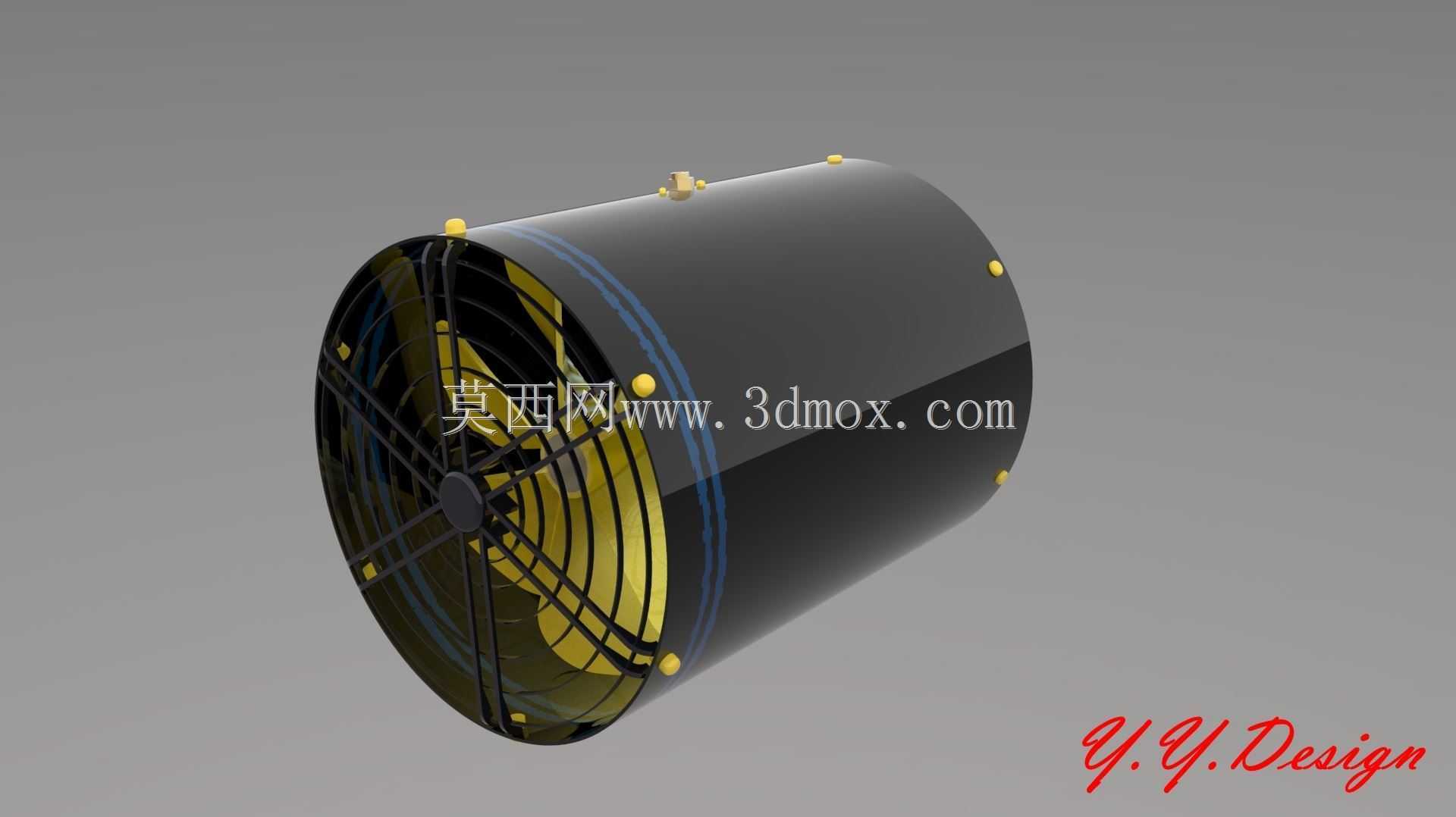

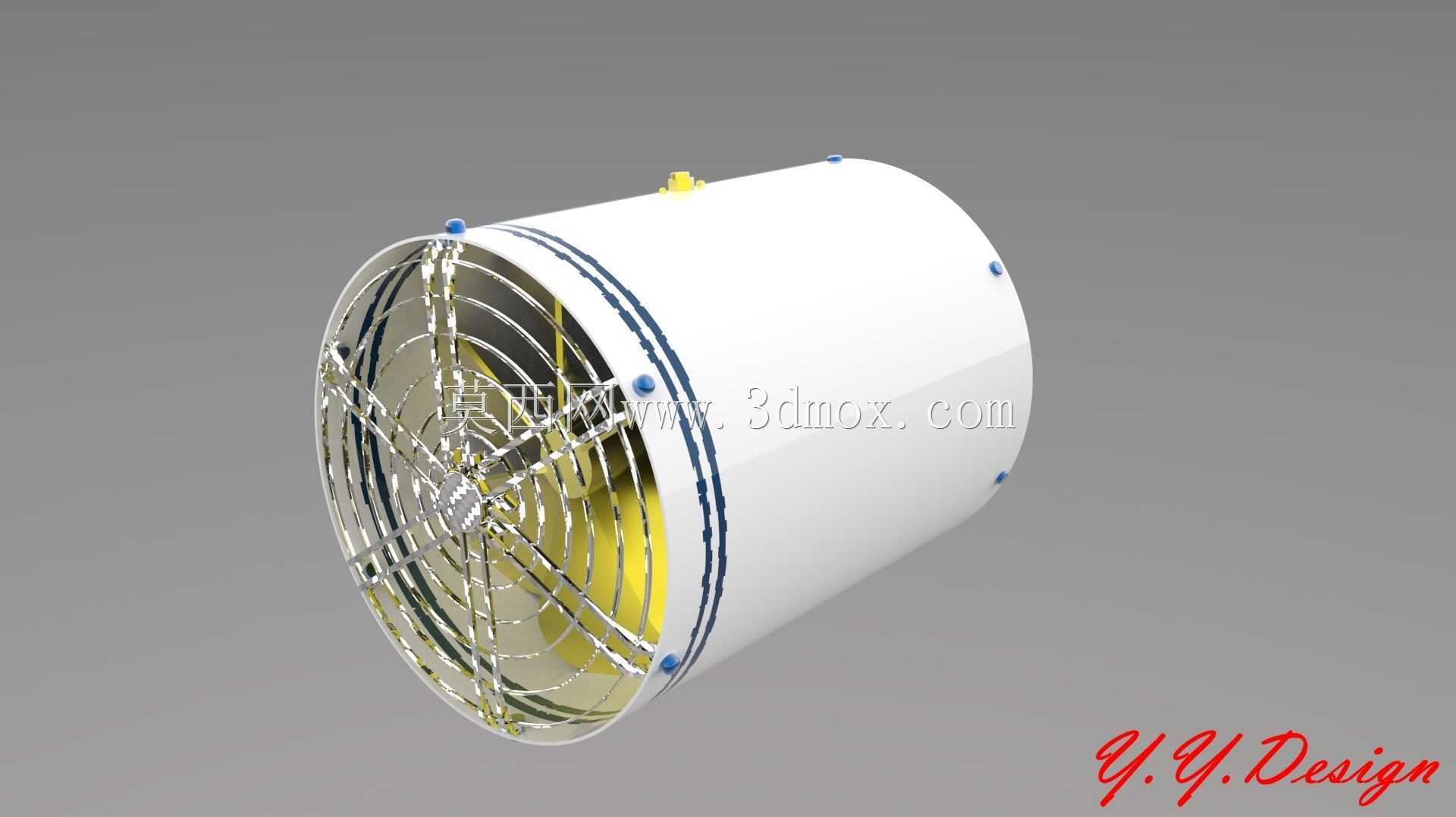

　　从功能特性上看，这款风机采用直筒式轴流结构，和常见的弯叶壁式风机不同，风筒采用等径直筒设计，进出风口做了圆弧翻边处理，能有效降低进出风的涡流损失，送风距离比同功率的普通轴流风机远15%左右，在8米跨度的标准温室里，每12到15米布置一台，就能形成连续的循环气流，不会出现通风死角。叶轮采用等厚度圆弧板型叶片，一共6片，叶片安装角经过多次流场仿真优化，在1450转的常用转速下，全压效率能做到78%以上，比普通薄钢板冲压叶片的风机效率高8个百分点左右，长期运行的能耗优势很明显。风筒两端的防护网采用径向加周向的钢丝焊接结构，钢丝直径3mm，周向圈间距40mm，径向筋条间距60mm，既满足农业机械的安全防护要求，不会让棚内的吊蔓绳、塑料残片卷入叶轮，又不会过多增加风阻，影响送风效率。

　　设计思路上，首先考虑的是温室高湿、高腐蚀的使用环境，所有外露金属件都做了对应的防腐处理：风筒采用镀锌钢板整体滚压成型，接缝处做满焊后打磨喷塑，塑层厚度不小于60μm，能耐受棚内高湿度、偶尔有农药肥料雾气的腐蚀环境，正常使用寿命能到8年以上；叶轮采用铝合金整体压铸成型，做动平衡校正，平衡等级达到G6.3级，运行时的振动速度有效值不超过2.8mm/s，不会因为长期运行出现紧固件松动、焊缝开裂的问题；电机采用全封闭防潮型三相异步电机，绝缘等级F级，防护等级IP55，轴承采用带防尘盖的深沟球轴承，加注耐高温润滑脂，能在-10℃到45℃的环境温度下连续运行，不需要频繁维护。

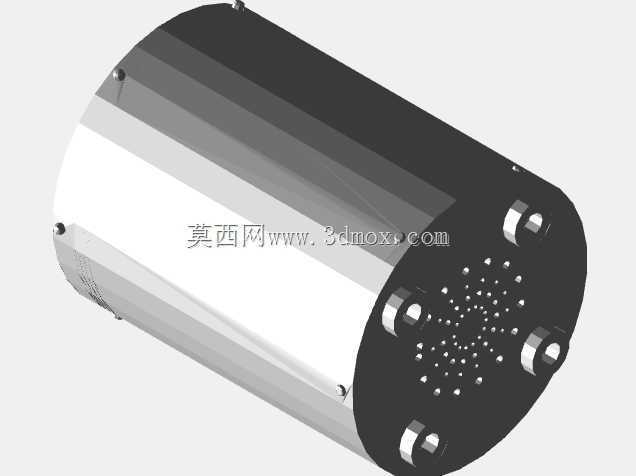

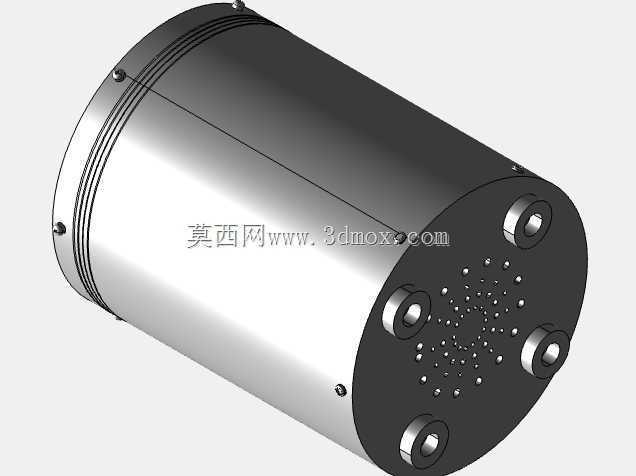

　　外形尺寸和安装边界这块，这款风机的筒体外径是800mm，筒体长度是650mm，叶轮直径710mm，安装时可以采用壁挂式或者吊式两种方式：壁挂安装时，支架采用40*40的角钢焊接成型，安装高度建议在作物冠层上方1.5到2米位置，出风口朝向棚内通道方向，和棚顶的距离不小于300mm，避免高速气流直接吹棚膜造成膜体抖动磨损；吊式安装时，采用M10的膨胀螺栓配合减震吊钩吊装，吊装点均匀分布在风筒外侧的三个吊耳上，吊耳采用3mm厚的钢板折弯焊接在风筒筒体上，单个吊耳的承重不小于50kg，能保证长期吊装的结构安全性。进出风方向没有额外的导流装置，安装时不需要额外接风管，直接利用筒身的导流作用送出柱状气流，单台风机的有效覆盖面积大概是150到200平方米，在不同跨度的温室里可以根据种植作物的类型调整布置密度，比如种植叶菜的温室因为冠层比较矮，可以适当拉大安装间距，种植高秧作物比如番茄、黄瓜的温室，因为植株本身会阻挡气流，需要适当缩小安装间距，保证气流能穿透作物层。另外在结构细节上，风筒外侧预留了接线盒的安装位置，接线盒采用防水结构，进线口配有橡胶密封圈，能避免棚内的凝露水进入接线盒造成电路短路；电机和风筒的连接采用整体式冲压支架，支架和风筒之间加有2mm厚的橡胶减震垫，能降低电机运行时的振动传递到风筒和安装支架上，减少运行噪音，在距离风机1米的位置，运行噪音不超过68分贝，不会对棚内的作业环境造成过大影响。做这类农业配套设备的结构设计，不能照搬工业设备的设计参数，必须结合实际使用场景的环境特点、安装条件、维护需求做针对性优化，比如很多普通工业风机用到温室里，往往用不到两年就会出现壳体锈蚀、电机受潮烧毁、防护网被残膜缠绕堵死的问题，这款设计在初期就把这些实际使用中会遇到的问题考虑进去，从材料选择、结构设计、防腐处理上都做了对应调整，能更好适配温室的复杂使用环境。
