单缸风冷二冲程发动机缸体结构设计

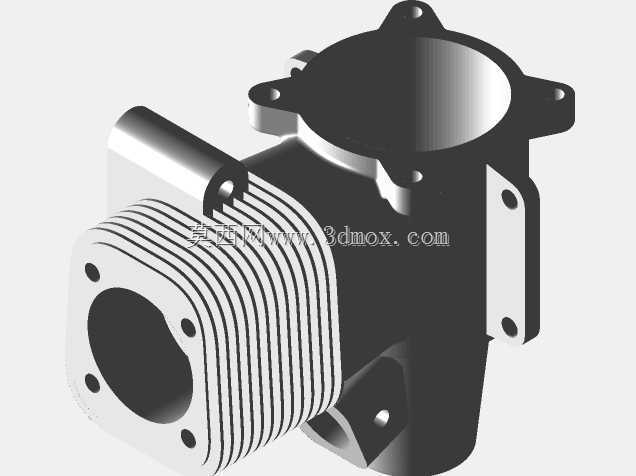

　　在小型通用动力、园林机械、航模以及轻型摩托类设备的动力选型场景中，二冲程发动机凭借结构紧凑、功重比高的特性，始终占据着不可替代的应用位置。本次呈现的缸体组件作为二冲程发动机的核心承载基体，其设计合理性直接决定整机的动力输出稳定性、散热效率以及长期运行的可靠性。从实际工程落地的角度看，该缸体采用一体化铸造成型后经精密机加工的工艺路线，主体结构整合了气缸工作腔、散热鳍片组、安装法兰面、附件固定位等多个功能区域，避免了多组件拼接带来的密封失效风险，同时也压缩了整机的装配尺寸边界。

　　从功能特性层面拆解，缸体上部的法兰面设置有四个周向均布的安装孔，用于匹配气缸盖的装配定位，孔位的位置度公差严格控制在0.05mm以内，保证缸盖与缸体结合面的密封压力均匀分布，避免高转速工况下出现燃气泄漏的问题。缸体侧部延伸出的带孔凸台结构，用于固定化油器、排气歧管等外围附件，凸台的结合面经过铣削加工，平面度达到IT7级精度，能够适配不同规格的密封垫片，满足不同排量调校版本的附件通用安装需求。缸体下部的法兰结构用于连接曲轴箱，法兰面上的定位销孔与螺栓孔采用组合公差设计，既保证装配时的快速对位，也能承受活塞往复运动产生的交变冲击载荷，避免长期运行后出现连接松动。

　　散热结构是该风冷式缸体设计的核心要点，环绕气缸工作腔外壁的散热鳍片采用等间距平行排布，鳍片厚度从根部到端部逐步减薄，根部厚度3mm保证与缸体主体的结构连接强度，端部厚度1.2mm在控制整体重量的同时最大化散热接触面积。鳍片的排布方向与整机常用工况下的气流流向平行，能够在设备行进或者冷却风扇送风时，让气流顺畅穿过鳍片间隙，带走气缸工作产生的热量，将缸壁工作温度稳定控制在合理区间，避免过热导致的活塞卡滞、润滑失效等故障。不同于水冷缸体需要设计复杂的水套结构，该风冷缸体的散热结构直接与主体一体铸造成型，减少了后续加工工序，也降低了冷却液泄漏的故障概率，更适合在野外、无复杂维护条件的场景下使用。

　　从安装边界的尺寸设计来看，该缸体的整体轮廓充分考虑了小型动力设备的紧凑安装需求，横向最大尺寸控制在120mm以内，纵向安装高度不超过150mm，能够适配多数小型通用动力的安装机架尺寸。各个安装孔的孔径、孔距均参考行业通用的二冲程发动机安装规范设计，具备一定的跨机型替换适配性，在设备维修更换时不需要对机架进行二次改造。气缸工作腔的内壁采用珩磨加工，表面粗糙度达到Ra0.8，形成均匀的交叉网纹结构，能够储存适量润滑油，减少活塞环与缸壁的摩擦损耗，延长整机的大修周期。

　　在设计思路的考量上，该缸体没有盲目追求复杂的结构创新，而是围绕小型动力设备的实际使用痛点做针对性优化：比如针对风冷机型容易出现的局部过热问题，在排气侧对应的缸壁位置适当增加了鳍片的密度，强化高温区域的散热能力；针对安装时容易出现的对位偏差问题，在上下法兰面都设计了小尺寸的定位止口，装配时止口先完成导向定位，再穿入螺栓紧固，降低一线装配人员的操作难度；针对长期使用后可能出现的螺纹滑牙问题，所有附件安装的螺纹孔都设计了足够的啮合长度，对于经常拆装的位置还预留了镶钢丝螺套的余量，提升部件的可维修性。

　　从实际应用场景的适配性来看，该缸体对应的动力单元可覆盖排量50cc到80cc的二冲程动力需求，既可以用于割草机、绿篱机这类园林作业设备，也可以适配轻型越野摩托、小型航模以及便携发电机组这类对重量和体积要求严苛的设备。结构设计上充分考虑了不同场景的使用工况，比如园林作业场景下设备容易遭遇杂草、灰尘堆积，散热鳍片的间距设计为5mm，既保证散热面积，也避免碎屑卡在鳍片间隙中影响散热效率；便携设备场景下对重量敏感，缸体在保证结构强度的前提下对非受力区域做了合理的壁厚减薄，整体重量控制在1.2kg以内，有效降低整机的负重。

　　对于结构设计从业者而言，这类缸体的建模过程需要重点关注多个特征之间的公差配合逻辑，比如散热鳍片与缸壁的过渡圆角设计，圆角过小容易在铸造时产生应力集中，导致成品出现裂纹，圆角过大则会增加不必要的重量；各个安装面的加工余量预留需要结合铸造工艺的精度特性，避免后续机加工时出现余量不足或者余量过大浪费工时的问题。在三维建模阶段，需要提前考虑铸造拔模角度，所有垂直于分型面的壁面都设置1到1.5度的拔模斜度，保证铸件能够顺利出模，同时斜度的方向不能影响后续装配的配合尺寸。对于三维建模学习者来说，这类集成了多个功能特征的动力部件，是练习特征建模、装配公差分析、工艺性考量的典型案例，建模过程中不能只追求外形的相似，更要结合实际加工、装配、使用的全流程需求，去理解每一个结构特征存在的工程意义，避免做出仅具备外观效果、无法落地生产的无效模型。
