远程点火装置3D打印防护外壳结构设计

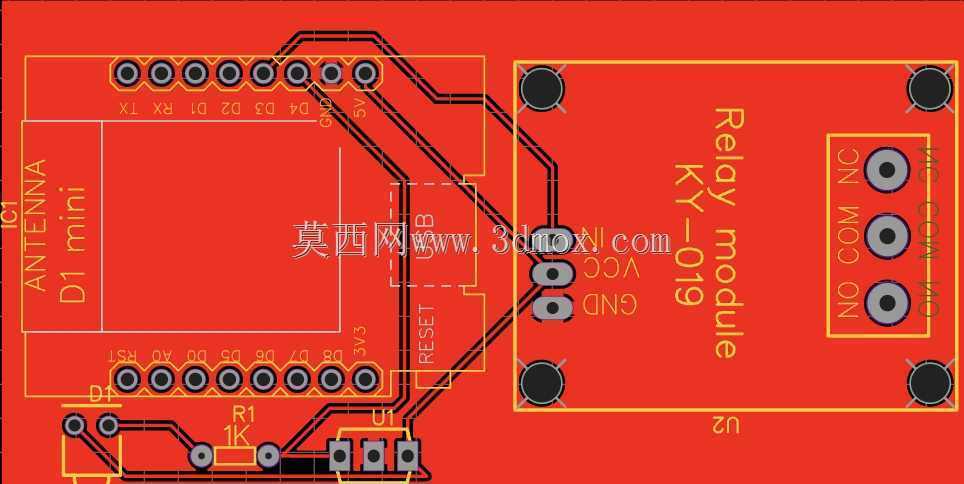

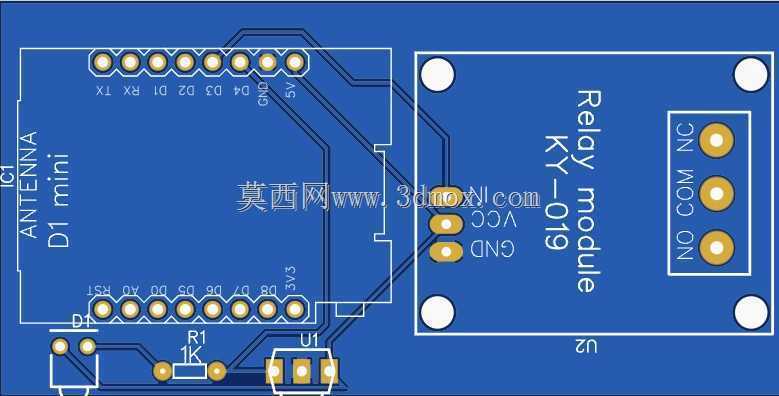

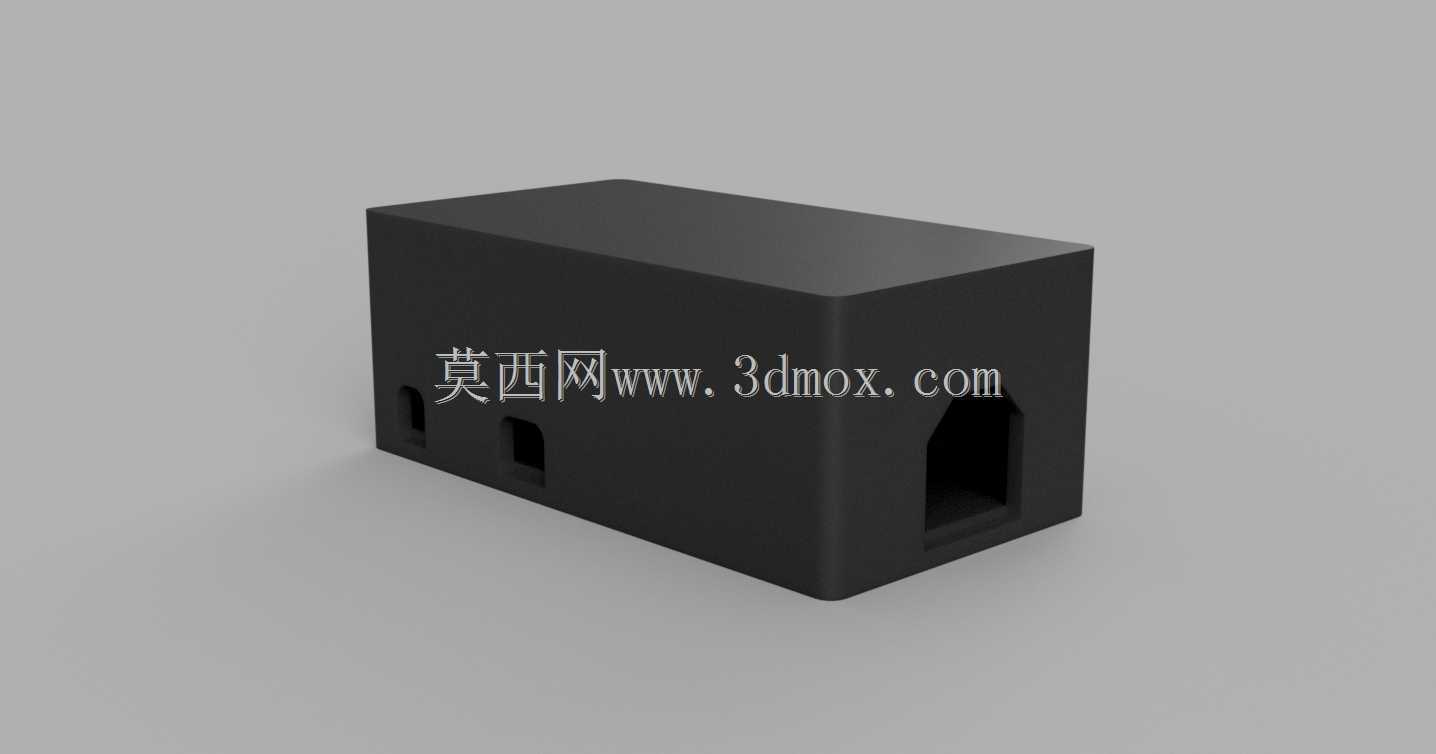

　　这款远程点火装置的3D打印外壳，核心服务于户外模型火箭发射场景的安全作业需求，解决传统裸板点火模块易受磕碰、接线裸露误触、户外环境沙尘侵入电路的实际问题。从结构设计逻辑来看，外壳采用一体化方正腔体造型，没有多余的曲面造型，一方面适配FDM3D打印的成型特性，减少悬空支撑结构的打印耗材浪费，同时降低打印过程中翘边变形的概率，普通桌面级3D打印机无需特殊参数调整即可完成制作。腔体内部预留的安装空间，完全匹配点火控制电路板的排布，包括arduino控制核心、点火驱动模块、无线接收模块的固定柱位都做了对应设计，电路板装入后可通过自攻螺丝直接固定，无需额外粘接固定，后期检修拆解也十分方便。外壳侧面预留的三个开孔，分别对应电源输入接口、

　　状态指示灯、点火输出接线端的位置，开孔尺寸严格匹配常用接插件的外形尺寸，接插件装入后与外壳表面齐平，既不会突出外壳造成磕碰损坏，也不会凹陷过深导致插拔操作不便。端部的大尺寸开孔是无线信号接收端的透传窗口，特意避开了金属接插件的信号遮挡区域，保证10米以上距离的无线控制信号稳定传输，不会出现信号断连导致的点火失效问题。从安装边界来看，外壳整体外形做了圆角过渡处理，所有棱边的R角控制在2mm，既避免3D打印过程中锐角位置的层间开裂问题，也能在户外携带过程中减少对收纳包的磨损，同时避免锐角划伤操作人员。外壳的壁厚统一设置为2mm，这个厚度对于常用的PLA、PETG打印材料来说，既能保证足够的结构强度，承受日常携带过程中的挤压、

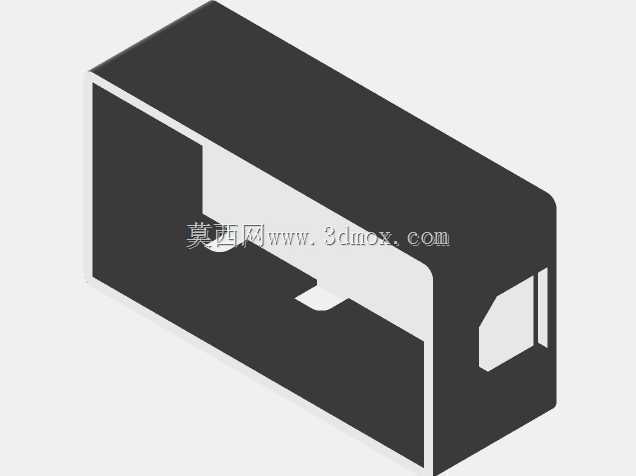

　　磕碰不会开裂，也不会因为壁厚过大增加打印时长和耗材用量。外壳的上下盖采用卡扣式配合结构，配合面做了0.2mm的间隙预留，适配3D打印的精度误差，扣合后不需要额外螺丝固定即可紧密贴合，同时在接缝处预留了浅槽，可嵌入薄橡胶条实现基础的防尘防泼溅能力，适配户外发射场的草地、沙尘环境使用。在实际使用场景中，这款外壳将所有高压点火接线端都封闭在腔体内部，仅留出接线口供外部点火头线路连接，能有效避免操作人员误触高压点火端造成的安全隐患，同时规整的外形可以方便地固定在发射架的安装位上，通过外壳侧面预留的两个沉头安装孔，可直接用扎带或螺丝固定在发射架的型材支架上，不会因为发射时的后坐力导致装置移位。设计过程中特意规避了内部的应力集中结构，

　　所有内部筋位与腔体壁的连接位置都做了圆角过渡，避免3D打印过程中因冷却收缩导致的内壁开裂，同时内部筋位的高度控制在电路板安装面以下1mm，不会对电路板上的贴片元件造成挤压，不同批次打印的零件只要在常规精度误差范围内，都能顺利完成装配，不需要额外打磨修整。
