运动相机无刷云台减震挂载支架结构

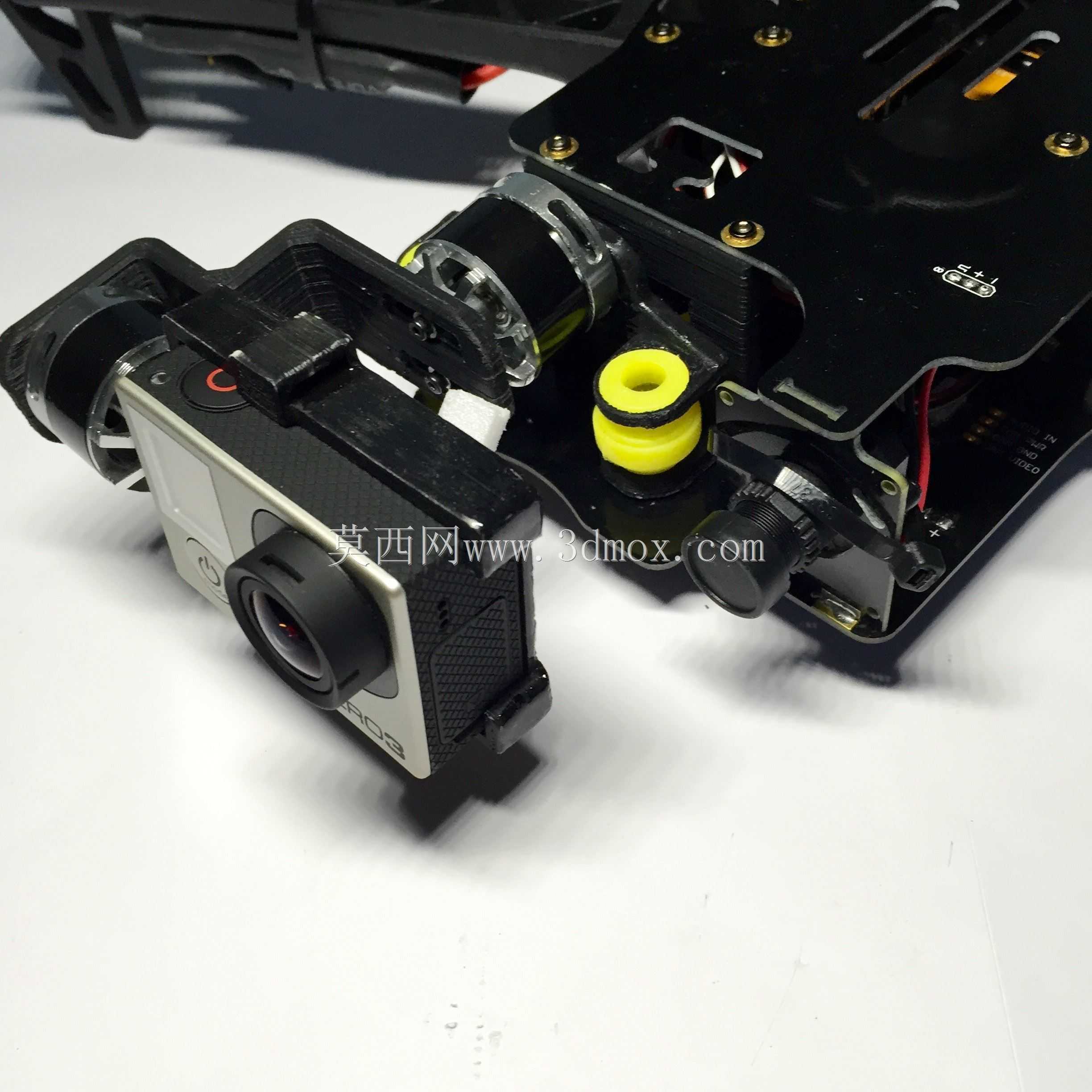

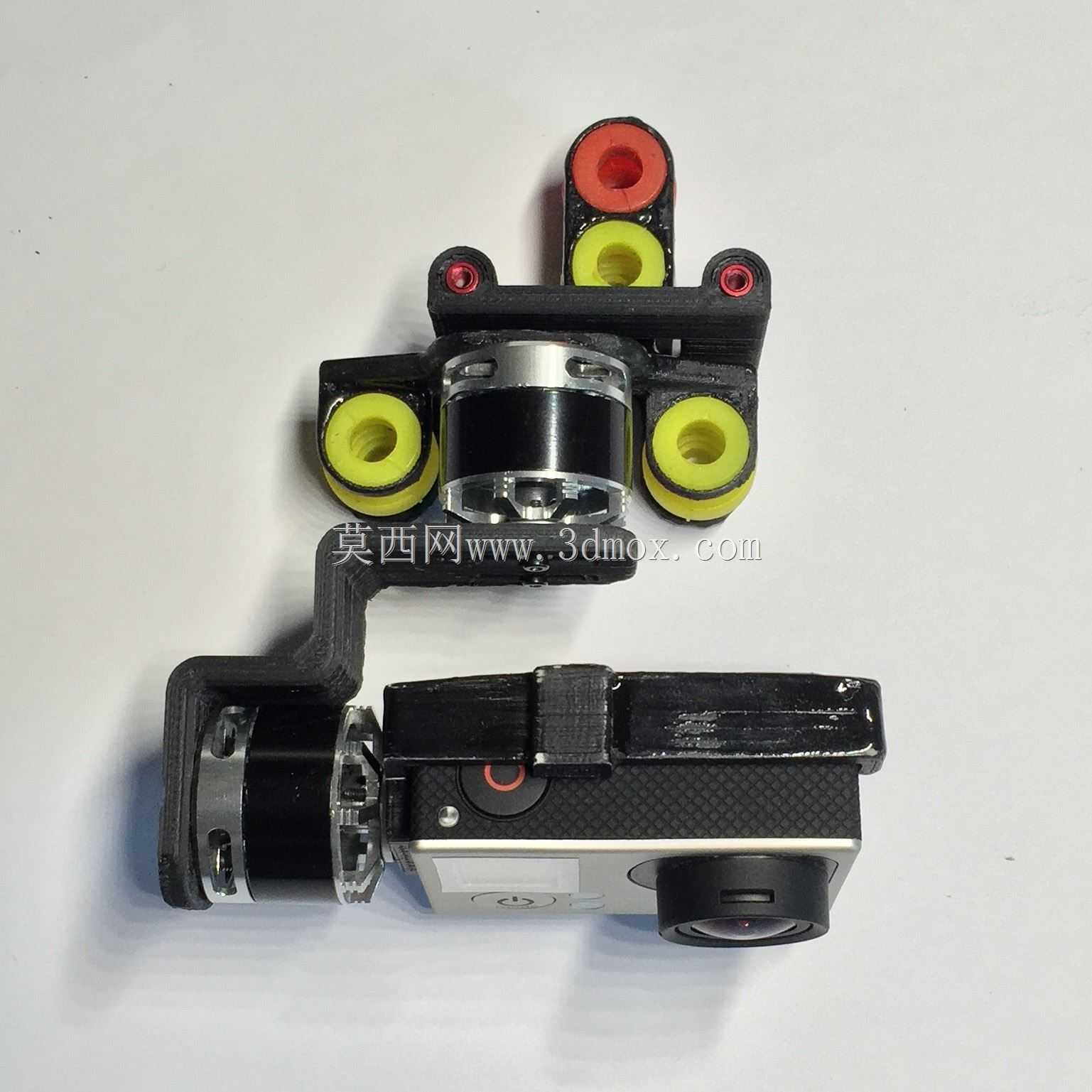

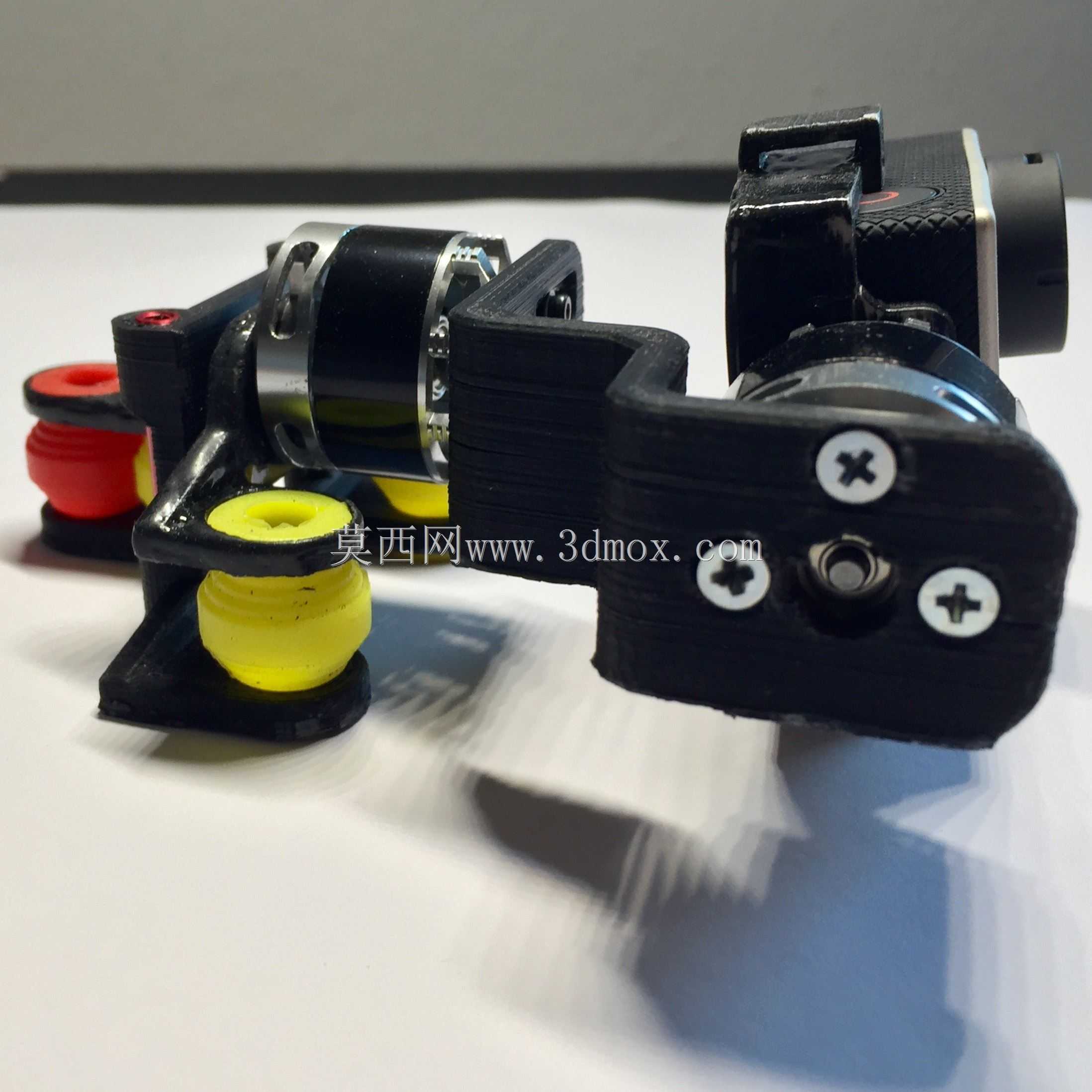

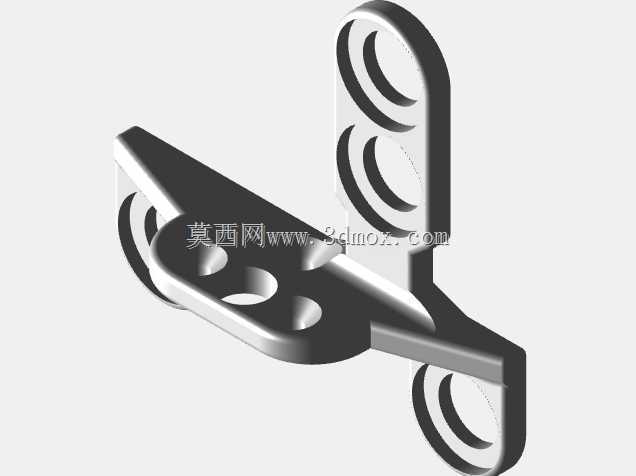

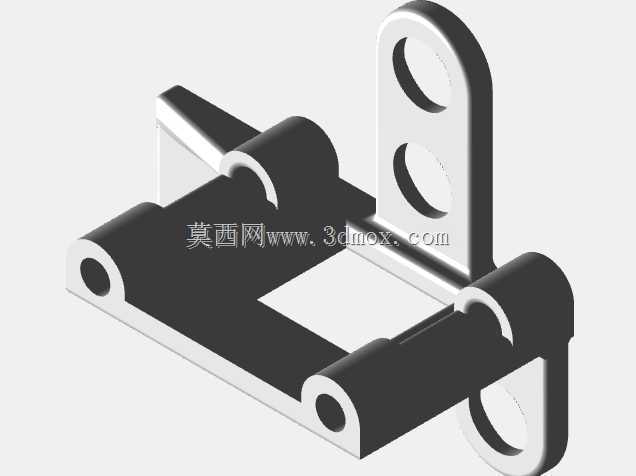

　　这套挂载结构主要面向FPV穿越机、小型航拍无人机的运动相机搭载场景，也可适配车载、运动穿戴类的拍摄固定需求，核心作用是隔离载体传递的高频振动，同时通过无刷电机驱动实现相机姿态的增稳控制，避免拍摄画面出现果冻效应、抖动模糊等问题。从结构布局来看，整套组件分为上层减震连接段、中部无刷驱动段、下层相机固定段三个部分，各段之间通过刚性连接配合减震阻尼件实现力的传递与振动过滤。上层减震连接段设置了多组带阻尼衬套的安装孔位，孔位内嵌的黄色阻尼衬套为邵氏硬度适中的硅胶材质，衬套中心预留贯穿的螺丝过孔，可直接与无人机的机身挂载平台、或者其他载体的安装位通过M2/M3规格螺丝锁紧，红色的定位衬套用于安装时的对位校准，

　　避免支架安装出现偏斜导致的重心偏移。多组减震孔位呈非对称分布，能够同时过滤X/Y/Z三个轴向的振动，尤其是针对穿越机飞行时电机产生的200-500Hz高频振动，阻尼衬套的形变量控制在0.5-1mm区间，既不会因为刚度过高失去减震效果，也不会因为刚度过低导致支架在大机动动作下出现过大的晃动余量。中部无刷驱动段采用中空结构的2204规格无刷云台电机，电机定子与上层减震支架刚性连接，转子与下层相机固定座连接，中空的走线孔可以将相机的供电线、控制线从支架内部穿过，避免线材外露在飞行过程中被气流吹动产生干扰，也能减少线材拉扯对云台转动的阻力。电机的安装端面设置了定位止口，配合紧定螺丝实现转子与定子的同轴度控制，同轴度公差控制在0.

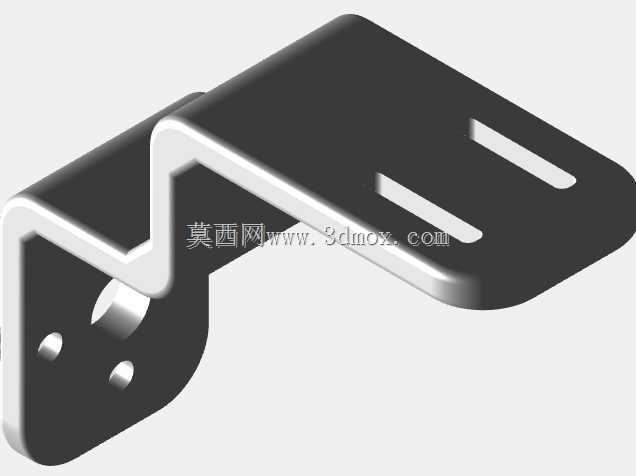

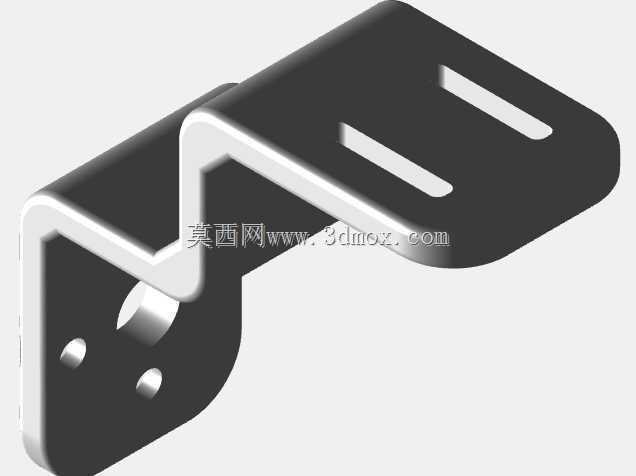

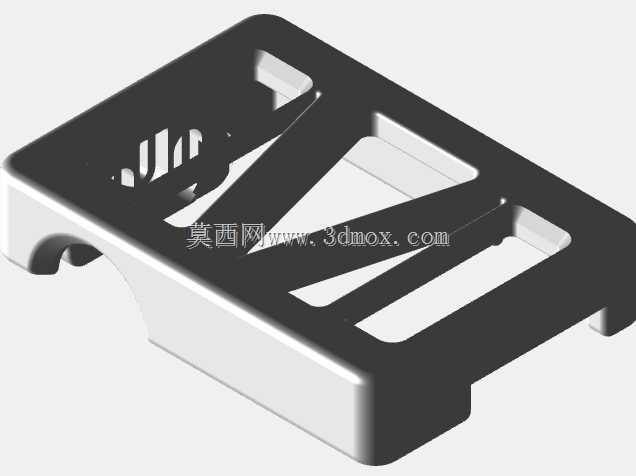

　　02mm以内，避免电机转动时出现径向跳动导致画面偏移。下层相机固定段采用一体化的L型弯折结构，贴合运动相机的侧面与底面轮廓，固定座上预留了相机的按键避让位，不会遮挡相机的录制键、设置键操作，也不会遮挡镜头的拍摄视角，固定座与相机之间通过绑带或者卡扣实现锁紧，适配市面上主流的矩形运动相机外形尺寸，相机安装后整体重心落在无刷电机的旋转轴线上，减少电机驱动时的负载扭矩，降低增稳算法的修正压力。从安装边界来看，整套支架组装完成后，上层安装面到相机底面的总高度控制在45mm以内，横向最大宽度为62mm，纵向最大长度为70mm，整体重量控制在28g以内，不会给小型穿越机带来过大的负载重量负担。安装时需要注意上层减震衬套的锁紧力度，

　　螺丝锁紧后衬套的压缩量控制在原厚度的15%-20%，如果压缩量过大，会导致阻尼变硬失去减震效果，压缩量过小则会出现支架松动的问题。在实际使用场景中，这套支架除了适配航拍无人机，也可以安装在遥控车、遥控船这类移动载体上，通过配套的云台控制器实现相机的两轴增稳，抵消载体在移动过程中产生的俯仰、横滚方向的角度变化，保证拍摄画面的水平稳定。结构设计上所有的受力部位都做了加厚处理，支架主体采用高强度光敏树脂或者尼龙材质3D打印成型，壁厚在2-3mm之间，既保证了结构强度，能够承受大机动动作下的冲击力，也尽可能控制了整体重量。减震衬套的安装孔位设计为沉孔结构，螺丝锁紧后螺丝头不会突出支架表面，避免与其他部件产生干涉。相机固定座的弯折部位做了圆角过渡，避免应力集中导致的结构断裂，在10g的冲击载荷下不会出现结构变形或者损坏。走线槽的边缘做了倒角处理，避免线材被尖锐的边缘割破绝缘层，提升使用的可靠性。整套结构的各个部件之间没有多余的活动间隙，连接部位的公差配合控制在0.1mm以内，避免出现旷量导致的增稳失效。
