电力变压器用异形安装固定结构件

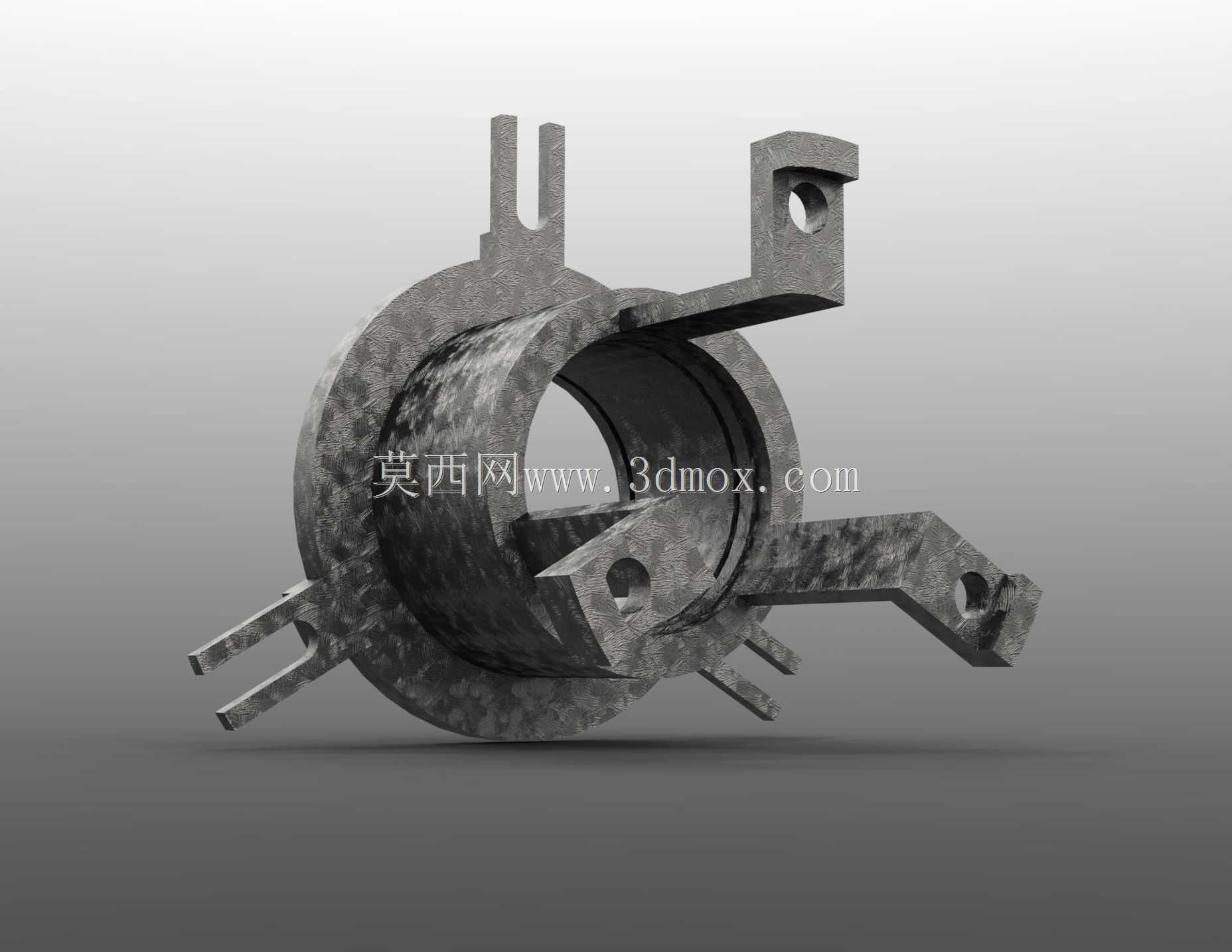

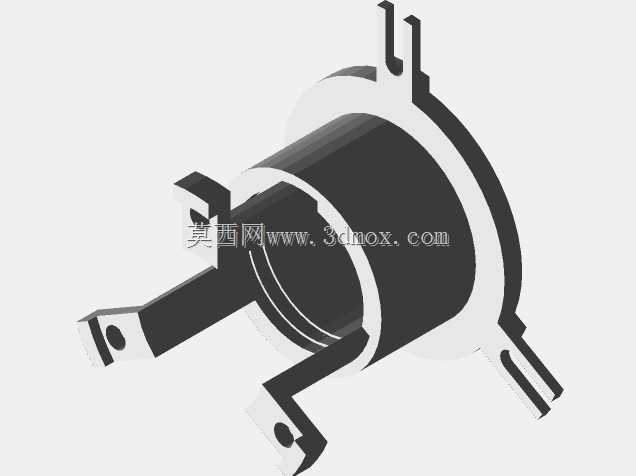

　　该结构件属于电力变压器内部的配套安装固定组件，主要应用于中小型干式或油浸式配电变压器的绕组端部定位、引线支撑场景，在变压器长期运行过程中承担着固定绝缘骨架、约束绕组位移、分隔引线排布的核心作用，避免设备在运输震动、负载波动、温度循环变化过程中出现绕组松动、引线移位、绝缘层磨损等故障，直接影响变压器运行的结构稳定性与绝缘可靠性。从结构设计逻辑来看，该零件采用环形主体加多向延伸支臂的一体化构型，中间的环形腔体用于嵌套变压器绕组端部的绝缘筒或骨架凸台，环形内壁的台阶结构可实现轴向定位，装配时无需额外加装轴向挡圈即可限制零件沿绕组轴向的窜动，减少装配工序与额外紧固件的使用。三个不同方向延伸的支臂分别对应不同的安装功能：

　　顶部带U型开口的支臂用于卡接变压器上夹件的定位凸筋，可实现快速预定位，装配时无需全程托举零件即可完成初步对位，降低现场装配的操作难度；两个对称分布的侧方支臂上开设的通孔用于穿装固定螺栓，可将整个结构件锁紧在变压器夹件的安装面上，支臂与环形主体衔接处做了加厚过渡处理，避免螺栓锁紧时应力集中导致支臂断裂，同时支臂的长度经过精准核算，确保安装后环形主体与绕组中心的同轴度偏差控制在0.2mm以内，避免偏心挤压绕组绝缘层。下方两个带叉型结构的支脚用于分隔与固定低压侧引线，叉型间隙的宽度匹配常规低压引线的绝缘外径，可将不同相的引线约束在对应间隙内，避免引线交叉接触导致的绝缘隐患，同时叉型端部做了圆角钝化处理，防止尖锐边角划伤引线绝缘皮。

　　从安装边界来看，该零件的整体外轮廓尺寸适配容量在315kVA到630kVA区间的配电变压器端部安装空间，环形主体的内径匹配对应规格绕组的绝缘筒外径，各支臂的安装孔位与同容量等级变压器夹件的预留孔位完全匹配，可直接替换同类型老旧结构件，无需对夹件进行二次加工。设计过程中充分考虑了变压器运行时的温度变化影响，零件的构型避免了大平面薄壁结构，各部位壁厚均匀，过渡圆角半径不小于2mm，减少注塑或粉末冶金成型时的缩痕、变形问题，同时支臂的受力方向与材料纤维方向保持一致，提升零件的结构强度，在设备承受10g加速度的运输震动工况下，各支臂的形变量不超过0.1mm，不会出现断裂或永久变形。在实际应用场景中，

　　该零件替代了传统的分体式支架与绝缘隔板组合结构，将多个零件的功能集成在单个结构件上，不仅减少了变压器装配时的零件数量，降低了物料管理难度与装配工时，还避免了分体零件之间的装配间隙累积导致的定位偏差，提升了绕组端部固定的一致性。此外，零件表面做了哑光纹理处理，可减少变压器内部局部放电时的沿面闪络风险，表面粗糙度控制在Ra6.3以下，避免积尘堆积导致的绝缘性能下降。
