派克PV系列轴向柱塞式液压泵结构

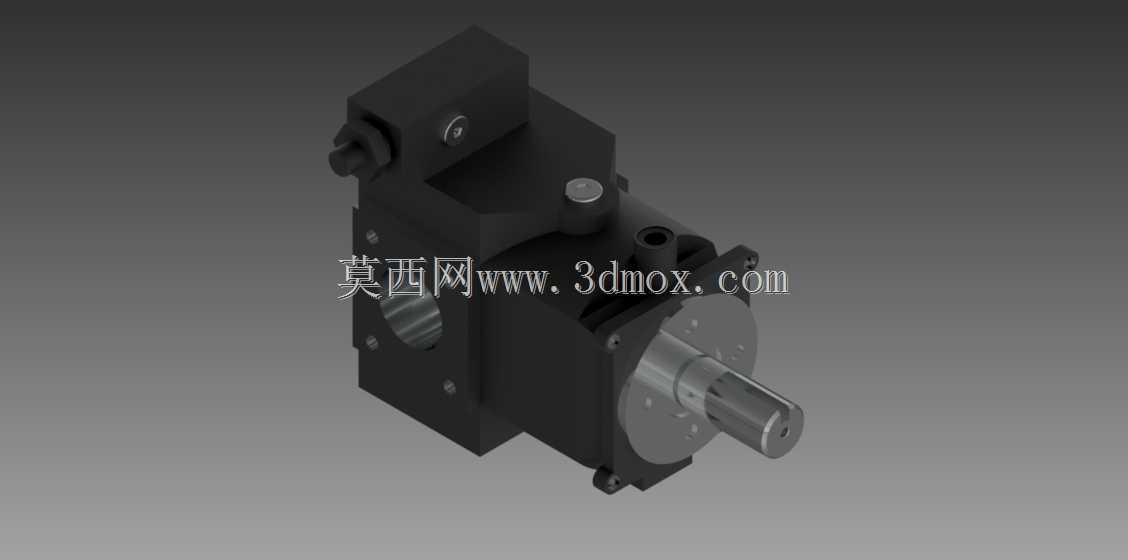

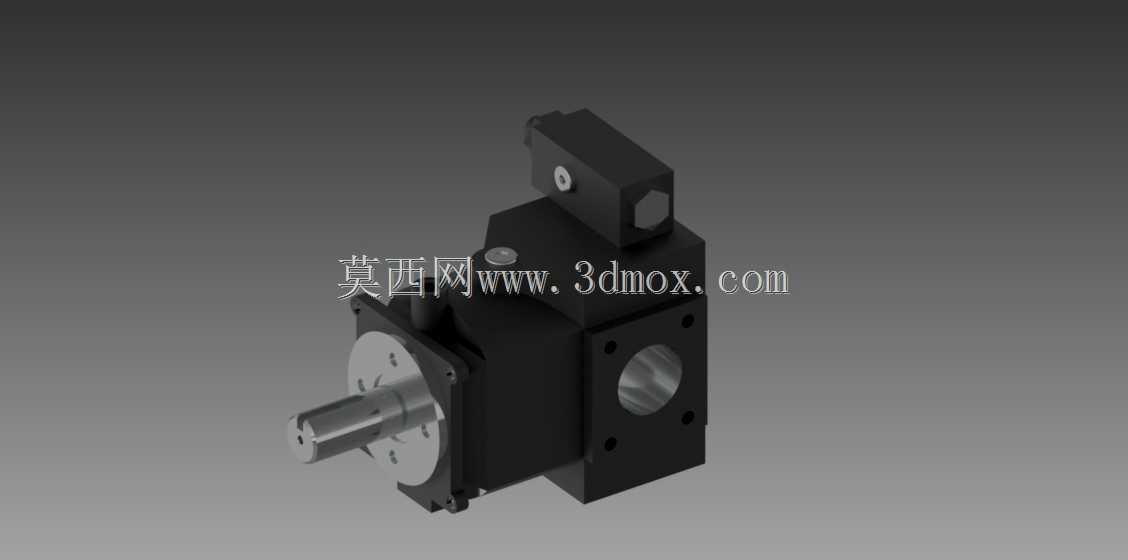

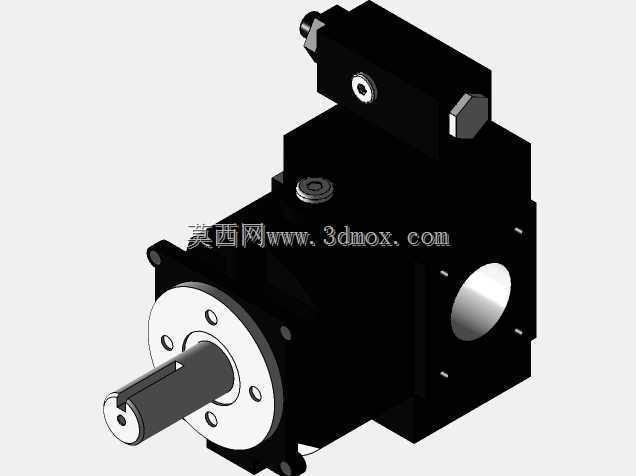

　　在工业液压系统的动力源选型环节，轴向柱塞泵始终是高压工况下的核心配置，这款派克PV系列柱塞泵的三维结构，完整还原了实物的装配关系与外形边界，能为液压站集成、主机液压系统改造的设计人员提供直接的建模参考。从实际应用场景来看，这类柱塞泵普遍用在冶金设备的压下系统、注塑机的锁模与射胶油路、工程机械的行走与工作装置驱动回路，还有重型机床的主轴夹紧、进给驱动等需要持续输出高压油液的场合，相比齿轮泵、叶片泵，它的额定工作压力更高，容积效率更稳定，能在长时间满负荷工况下保持输出流量的一致性。

　　从结构设计思路来看，这款泵采用斜盘式轴向柱塞的核心结构，缸体与输出主轴采用同轴布置，柱塞沿缸体圆周方向均匀分布，斜盘倾角的设计决定了泵的最大排量，变量机构集成在泵体尾部的端盖位置，可根据系统压力变化自动调整斜盘角度，实现流量的自适应调节，减少溢流损失。泵体的安装法兰采用标准的菱形法兰布局，止口尺寸与输出轴的轴径、键槽规格都符合液压元件的通用安装规范，输出轴端设计有骨架油封的安装位，能防止高压油液从轴伸处泄漏，同时避免外部灰尘、水汽进入泵体内部污染油液。进油口与出油口分别布置在泵体的侧方与上方，油口的连接法兰尺寸匹配高压液压管路的常用通径，设计时预留了足够的管路安装操作空间，不会出现扳手无法拧紧管接头的干涉问题。

　　从外形尺寸与安装边界来看，这款泵的整体轮廓为方正的块状结构，泵体主体采用高强度铸铁壳体，表面设计有均匀分布的加强筋，既可以承受高压油液带来的壳体张力，也能在设备运行时降低壳体的振动传导。尾部的变量调节机构突出泵体主体的长度控制在合理范围内，在做液压站的布局设计时，不需要额外预留过多的尾部安装空间，泵体侧面的安装螺钉孔位置对称，可适配不同方向的安装姿态，不管是水平安装在油箱上方的泵架上，还是垂直安装在油箱盖板上，都能保证内部柱塞与缸体的润滑充分，不会出现吸空或者润滑不足的问题。

　　在功能特性上，这款泵的配流盘采用球面配流结构，能自动补偿缸体与配流盘之间的磨损间隙，长期运行后容积效率下降幅度更小，柱塞与缸孔之间采用精密间隙密封，加工精度控制在微米级，既保证柱塞在缸孔内往复运动的顺畅性，又能将内泄漏量控制在极低水平。泵体内部设计有专门的泄油通道，可将各运动副处泄漏的油液汇集后引回油箱，避免壳体内部压力过高损坏轴封。在实际做三维建模装配时，这个模型完整还原了每一个内部零件的配合关系，包括柱塞滑靴与斜盘的接触副、回程盘的限位结构、中心弹簧的预压位置，不管是做液压系统的运动仿真，还是做泵组的管路布局干涉检查，都能直接调用，不需要再重新测绘外形尺寸，能大幅缩短液压系统的设计周期。很多设计人员在做液压站设计时，经常会因为泵的外形尺寸测绘不准，导致后续安装时出现管路与泵体干涉、泵架安装孔位不对的问题，这个精准的三维模型可以直接导出二维工程图的安装尺寸，用来指导泵架的加工与管路的预制，减少现场安装时的整改工作量。
