嵌入式定位采集分线板配套防护外壳结构

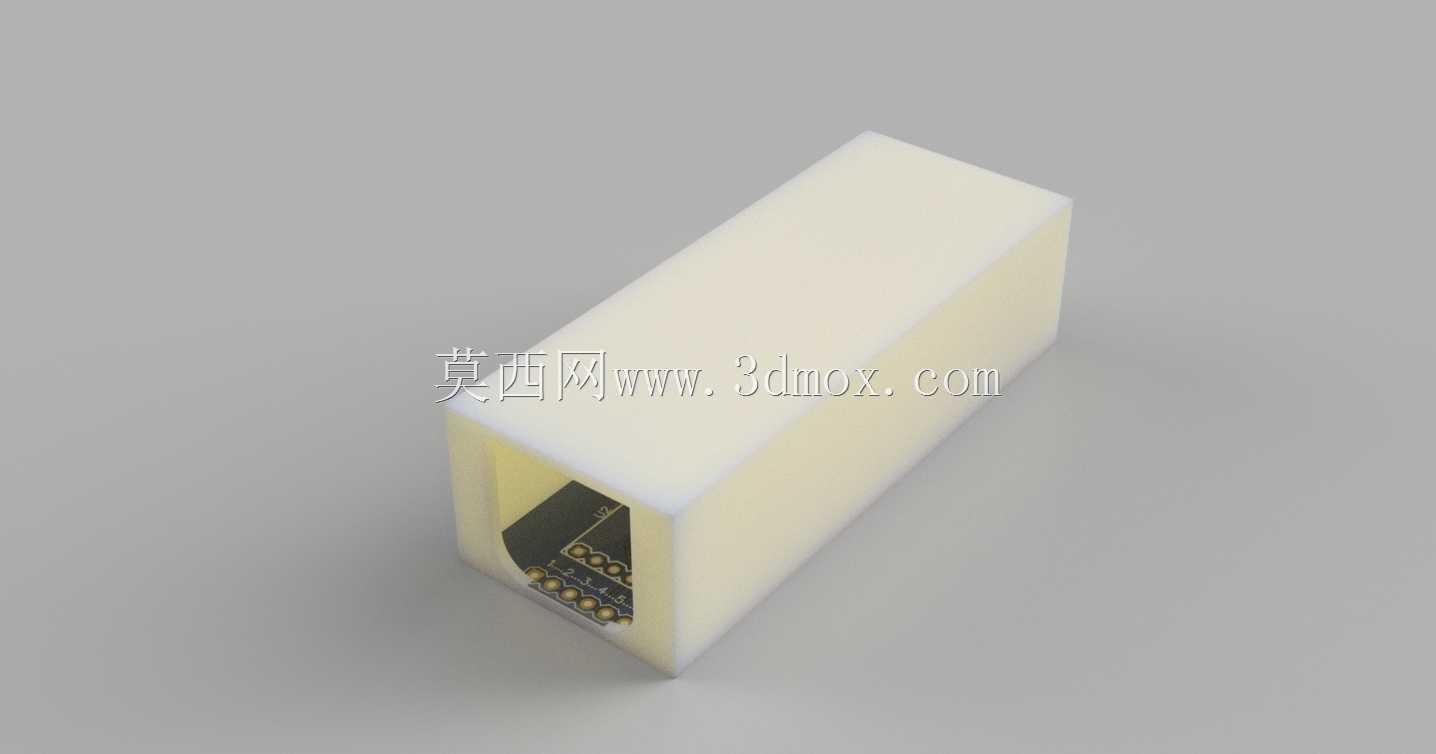

　　这款定位采集分线板的配套防护外壳，在设计之初就瞄准了户外小型传感节点、嵌入式定位终端的实际部署痛点，很多做野外环境监测、分布式资产定位的工程师都遇到过，裸PCB直接部署容易被潮气侵蚀、被飞虫或者杂物短路，甚至被外力磕碰损坏焊盘，这款外壳就是为了解决这类问题做的适配结构。从实际应用场景来看，它可以适配基于arduino生态的定位 breakout 板，不管是部署在户外气象站做位置锚点、装在小型移动设备上做实时位置回传，还是嵌入到工业资产的定位标签里，都能给核心电路板提供可靠的物理防护。外壳采用一端开口的长方体中空结构，开口端刚好可以卡入定位分线板，板上的排针、定位模块焊盘都能完全容纳在腔体内部，不会出现挤压元件的情况，

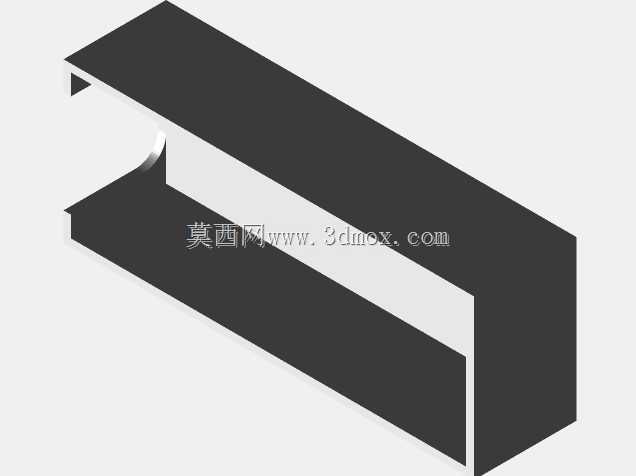

　　腔体内部的净空尺寸是按照定位板的实际元件高度预留的，最高的定位模块元件距离壳体内壁还有0.8mm的安全间隙，避免组装时元件顶壳造成焊盘脱落。外壳的壁厚做了1.2mm的均匀设计，既保证了3D打印或者注塑生产时的成型效率，也能提供足够的结构强度，日常安装时的轻微磕碰、挤压都不会造成壳体开裂，外壁做了哑光的平面处理，没有多余的卡扣或者凸起结构，方便在安装时用胶水、扎带或者双面胶直接固定在安装面上，不管是固定在设备外壳内壁、户外支架上，还是嵌入到其他设备的预留槽位里，都不需要额外做安装结构的适配。设计的时候特意考虑了组装的便捷性，没有采用复杂的卡扣或者螺丝固定结构，电路板从开口端推入之后，可以通过端部的少量密封胶或者端盖完成固定，

　　不需要在壳体上额外打孔攻丝，对于小批量试制的项目来说，能大幅减少组装的工时成本。从安装边界来看，壳体的外部长宽高尺寸控制得非常紧凑，整体占用的安装空间很小，就算是空间受限的小型设备内部，也能轻松找到安装位置，壳体的四个边角做了0.5mm的圆角处理，既避免了锐边在安装时划伤操作人员，也能减少应力集中，避免壳体在受外力冲击时从边角处开裂。很多工程师在做定位类项目的时候，往往只关注电路板的功能设计，忽略了防护结构的重要性，导致现场部署之后故障率居高不下，这款配套外壳就是针对这类实际工程痛点做的适配，它不需要用户再自行测量电路板尺寸、绘制外壳模型，直接就能和对应的定位分线板匹配，腔体内部没有多余的加强筋或者限位结构，

　　就算是同尺寸的其他功能电路板，只要元件高度在预留范围内，也能兼容使用。在实际的户外部署场景中，这种封闭的壳体结构还能减少光线对板上光敏元件的干扰，同时阻挡大部分的浮尘、溅水，就算是在多雨的户外环境下，只要做好开口端的密封处理，就能达到IP54左右的防护等级，满足大部分非浸水场景的使用需求。壳体的开口端边缘做了0.2mm的倒角处理，电路板推入的时候不会被边缘的毛刺刮伤阻焊层，也能减少组装时的阻力，就算是手工组装也能很顺畅地把板推到位。从结构设计的合理性来看，整个壳体没有薄壁、尖角等不利于生产的结构，不管是用FDM3D打印做小批量验证，还是开模做注塑量产，都能顺利成型，不需要额外做结构优化，打印的时候不需要添加支撑材料，直接平放就能打印，大幅降低了试制阶段的成本和周期。对于做嵌入式定位项目、小型传感节点开发的工程师来说，这种现成的适配外壳能省去大量的结构设计时间，不用再花精力测量元件尺寸、绘制外壳模型、验证装配公差，拿到手就能直接组装使用，把更多的精力放在核心功能的调试上。
