电力变压器配套碟形保险缸结构设计

　　在油浸式电力变压器的内部压力防护体系中，这类碟形保险缸是压力释放通路里的核心承压触发构件，日常运行时承担密封隔离变压器本体油路与压力释放通道的作用，当变压器内部因故障出现油温骤升、内部压力超过安全阈值时，构件会沿预设的应力薄弱结构发生形变破裂，快速导通泄压通路，避免油箱壳体因超压发生开裂、喷油等恶性事故，是配电变压器、主网电力变压器非电量保护环节里不可或缺的机械防护部件。

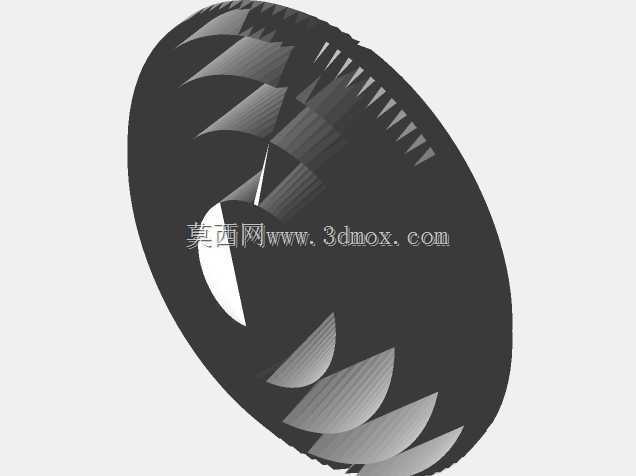

　　从结构设计逻辑来看，该构件采用带周向齿状压合边的碟形主体构型，整体为回转类薄壁结构，中心区域做了内凹的弧形曲面设计，这种曲面构型并非随意设置：一方面弧形薄壁的承压形变特性经过应力校核，在额定工作压力下能保持足够的结构刚度，不会因长期油压作用出现疲劳形变，密封面的压合齿边是和安装基座的密封槽做匹配设计的，安装时齿边嵌入密封槽内配合耐油密封垫，能实现长期可靠的静密封，杜绝变压器油的渗漏问题；另一方面，曲面的壁厚从中心到边缘做了梯度变化，中心区域壁厚略薄，是预设的破裂触发区，当内部压力超过标定值时，应力会首先在中心曲面区域集中，达到材料断裂阈值后沿预设的扩展纹路开裂，保证泄压动作的响应速度与泄压通流面积满足设计要求，不会出现破裂面积不足导致泄压不畅的问题。

　　做这类构件的三维建模时，首先要明确安装边界的约束条件：周向的齿状压合边外径需要和变压器油箱壁上的安装座止口尺寸完全匹配，齿形的数量、每个齿的角度与深度都要和基座的卡槽一一对应，保证安装时能精准定位，不会出现周向转动导致密封错位的问题；构件的整体轴向高度要控制在安装腔的深度范围内，避免安装后和外部的压力释放阀组件出现运动干涉，中心曲面的凸起高度需要结合破裂行程做计算，保证构件破裂时形变位移不会触碰周边的接线或者传感部件。建模过程中回转曲面的构建要保证曲率连续，避免出现局部应力集中的尖角或者折边，否则会导致实际承压时破裂压力偏离设计值，出现误动作或者拒动作的问题；周向齿形的阵列要保证分度均匀，每个齿的形位公差控制在合理范围内，保证压合时每个位置的密封比压一致，不会出现局部密封压力不足导致的渗油隐患。

　　从实际工程应用的场景出发，这类保险缸的适配场景覆盖从10kV配电变压器到220kV主变压器的不同压力等级，不同压力等级的构件除了壁厚、曲面曲率参数有区别外，核心的安装接口尺寸可以做系列化通用设计，减少安装基座的开模种类，降低生产与运维的备件成本。在做结构校验时，除了常规的静压力承压仿真，还要考虑长期运行中的温度交变影响：变压器运行时油温会在环境温度到额定工作油温之间循环变化，构件材料长期在高温油液浸泡下会出现一定的性能衰减，设计时要预留足够的性能裕度，保证在全生命周期内的动作压力值稳定在合格区间内。另外构件的边缘压合位置要做倒钝处理，避免安装时切割损坏密封垫片，曲面的表面粗糙度要控制在合理范围，减少应力集中点的同时，避免表面微小缺陷成为疲劳裂纹的起始点。很多现场运维中出现的保险缸误渗漏问题，大多是安装时压合边对位不准、密封垫压合偏斜导致的，所以在建模时可以在压合齿的对应位置做微小的定位标识结构，方便现场安装时快速对位，降低安装失误的概率。
