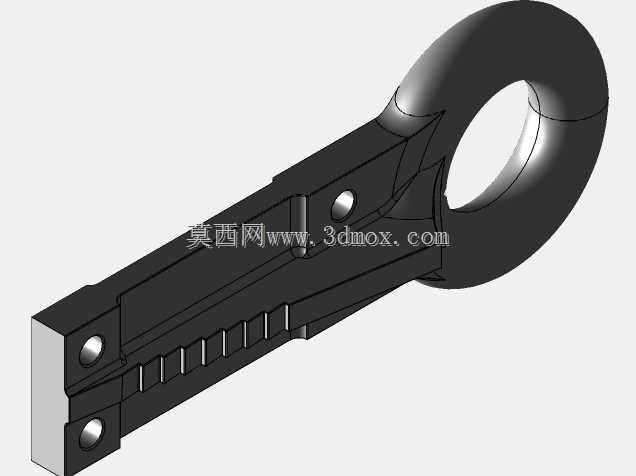

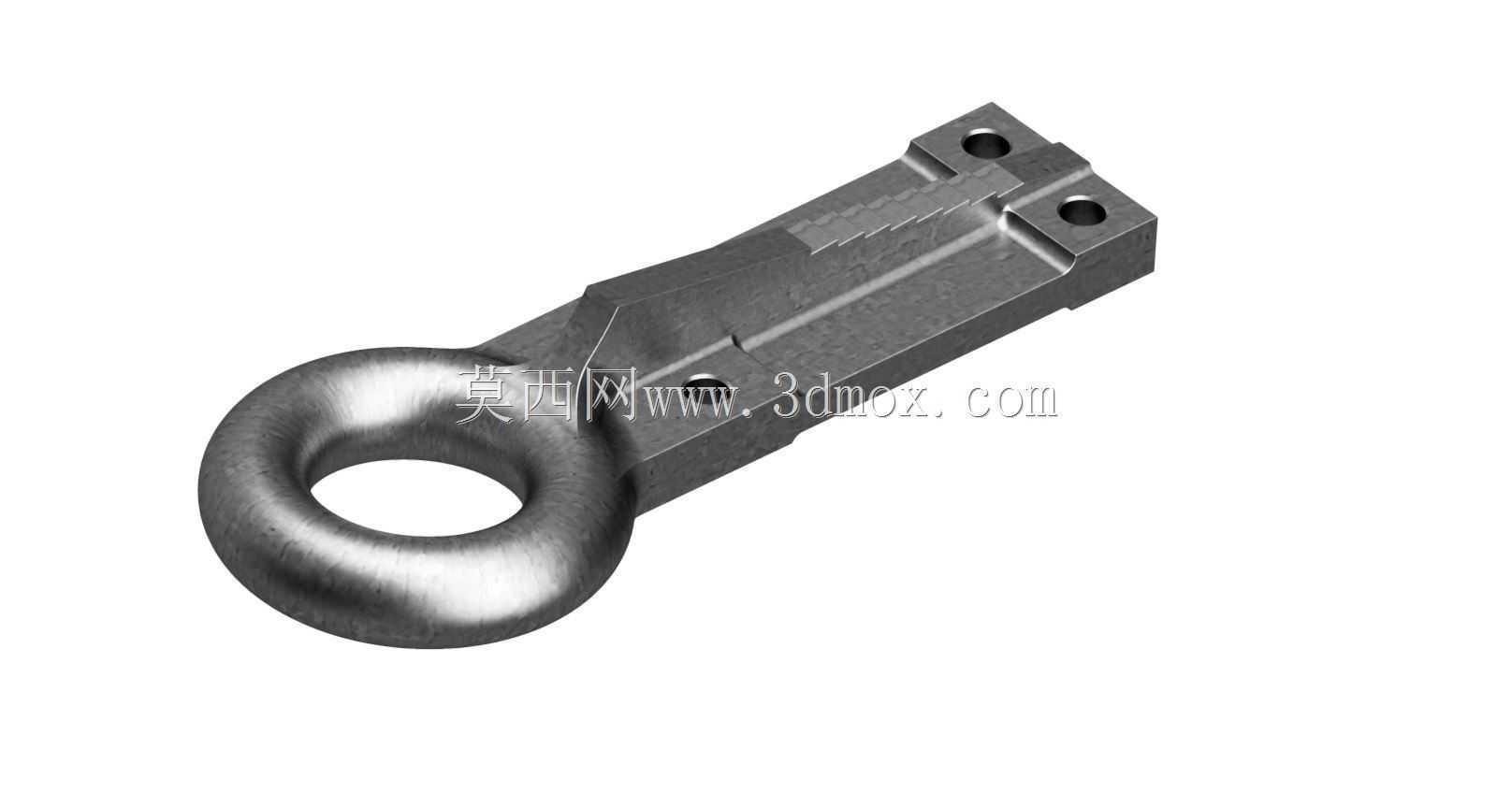

在拖挂类设备的牵引连接系统中,枢轴环是承担载荷传递、适配转向动作的核心受力构件,这类部件常见于旅居拖挂房车、小型工业拖斗、场地转运拖车的前端牵引端,和牵引座、拖车钩配合完成挂接动作,既要传递整车行驶过程中的纵向牵引力,也要缓冲起步、制动时的瞬时冲击载荷,同时在车辆转向过程中允许一定角度的相对转动,避免连接部位出现刚性别卡。从结构形态来看,该构件一端为封闭的环形吊环结构,环体内壁做了圆弧过渡处理,没有尖锐的应力集中棱角,和牵引钩挂接后接触区域为面接触状态,能有效降低局部压应力,避免长期使用后出现环体磨损变形;另一端为矩形安装基座,基座上设置了两个同轴的安装通孔,孔位公差按照精密配合要求设计,安装时可通过螺栓将基座和拖车底盘的牵引梁端面锁紧固定,基座和环体之间设置了渐变式的加强过渡段,过渡段的截面厚度从环体根部向基座方向逐步增厚,匹配载荷传递路径上的应力分布规律,避免截面突变位置出现应力断裂风险。
设计这类牵引构件时,首先要明确挂接接口的匹配标准,环形结构的内径尺寸需要和对应规格的牵引钩直径适配,保证挂接后间隙控制在合理范围,间隙过大会导致行驶过程中出现冲击异响,加速构件磨损,间隙过小则会导致挂接、脱卸操作困难,甚至在低温环境下因构件轻微形变出现卡滞。安装基座的尺寸需要和拖车前端牵引梁的安装端面匹配,两个安装孔的中心距、孔位到基座边缘的距离都要满足安装边界要求,避免安装时和底盘其他构件出现干涉,同时基座的贴合面要保证足够的平面度,锁紧后能和牵引梁端面完全贴合,避免螺栓承受额外的弯曲载荷。
从受力角度分析,该构件在实际使用中需要承受多维度的载荷,直线行驶时主要承受纵向的牵引力和制动冲击力,转向时环体部位会承受侧向的分力,在非铺装路面行驶时还会承受垂直方向的颠簸振动载荷,因此整个构件的材质选型通常采用高强度合金结构钢,整体锻造后再进行机加工成型,最后做表面防锈处理,环体和基座的连接过渡区域是应力最高的位置,建模时需要对该区域做圆角优化,通过有限元分析验证不同工况下的应力分布,确保最大应力值低于材料的屈服强度,预留足够的安全系数。
在逆向建模过程中,需要重点还原几个关键尺寸:首先是环体的内径、外径以及环体截面的直径,这些尺寸直接决定了和牵引钩的匹配性以及环体本身的承载能力;其次是安装基座的长度、宽度、厚度,以及两个安装孔的孔径、孔中心距、孔中心到基座端面的距离,这些尺寸决定了构件能否顺利安装到牵引梁上;最后是过渡段的曲面形态,这个区域的造型直接影响应力分布,建模时需要通过曲面拟合还原原始的渐变形态,不能随意简化成直角过渡,否则会导致后续仿真分析结果和实际受力情况出现偏差。实际装配时,安装面之间需要增加防滑垫片,螺栓锁紧要按照规定的扭矩值操作,使用过程中需要定期检查环体的磨损情况,当环体内壁磨损量超过规定阈值时需要及时更换,避免出现牵引断裂的安全事故。这类枢轴环的设计不需要复杂的运动机构,核心是保证结构强度和尺寸匹配度,所有的结构设计都围绕承载可靠性和安装便利性展开,没有多余的装饰性结构,每个几何特征都有对应的工程作用,比如基座上的小定位孔,是安装时用来和牵引梁上的定位销配合,快速对准安装孔位,降低装配难度;环体边缘的倒角处理,是为了挂接时引导牵引钩顺利进入环内,同时避免尖锐边缘割伤牵引钩的防腐涂层。
