搭扣式弹簧压紧锁扣结构设计

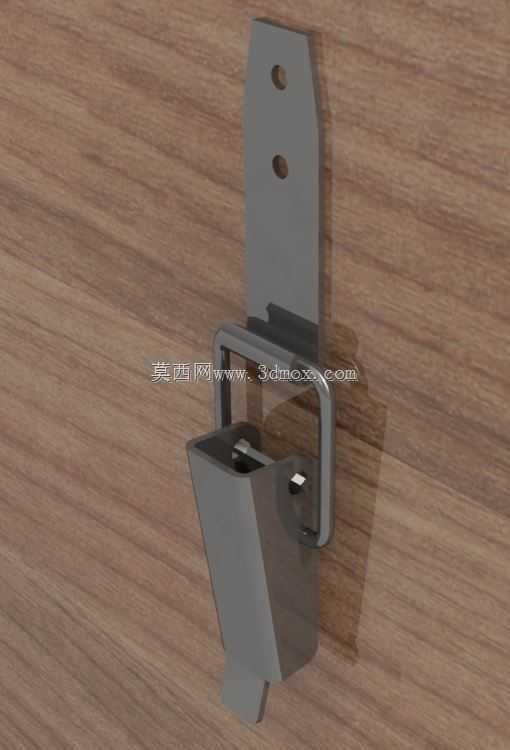

　　日常做设备外围防护、箱体类结构设计时，这类搭扣锁的选型和建模是经常碰到的需求，很多新手容易忽略安装边界和压紧行程的匹配，最后做出来的锁扣扣合松垮或者根本压不到位。这次做的这款搭扣结构，核心是模仿常见的“青蛙扣”压紧逻辑，靠杠杆过死点实现自锁，扣合之后能提供稳定的预紧力，不会因为设备运行的轻微振动出现松脱。

　　从应用场景来说，这类锁扣覆盖的范围很广，小型的可以用在电气控制箱的箱门、设备检修盖板上，中型尺寸能适配工具箱、物流周转箱的扣合，大一点的规格甚至可以用在工业设备的隔音罩、防护栏快开门结构上，核心需求都是不需要额外工具，徒手就能完成开合，同时扣合后能保持足够的压紧力，让被连接件之间没有窜动间隙。

　　设计的时候首先要考虑的是安装基准，锁体部分和挂扣部分的安装面是平行错位的，固定端的安装片做了两个沉头安装孔，孔位间距留足了标准紧固件的操作空间，不会出现螺丝拧到一半被结构挡住的情况，安装片的折弯角度做了90度垂直处理，和安装面贴合的时候不会出现翘边，固定之后整体结构不会有旷量。活动扣的把手部分做了圆弧过渡的握持边，徒手按压的时候不会硌手，扣合行程的设计特意留了1.5mm的预压余量，也就是说当挂扣勾住锁钩之后，把手压到死点位置的过程中，会对被连接的两个面施加持续的压紧力，避免因为密封胶条压缩、板材厚度公差导致的扣合松动。

　　从结构细节来看，锁钩部分做了加深的卡槽设计，挂扣的U型环在扣合状态下完全卡入卡槽内部，不会因为横向受力出现脱钩的情况，所有的转动销轴位置都做了翻边铆接的预留结构，装配的时候不需要额外加装轴套，直接铆压之后就能保证转动灵活，同时不会出现销轴脱出的问题。材质选择上默认是冷轧钢板冲压成型，表面做喷塑处理，能适应一般车间的潮湿、多尘环境，如果是用在户外或者有腐蚀的场景，也可以换成304不锈钢材质，建模的时候已经把不同板材厚度的参数做了关联，调整厚度的时候整体折弯间隙、转动间隙都会自动匹配，不需要重新计算干涉量。

　　安装边界的尺寸设计上，两个安装片的中心距公差控制在±0.2mm以内，建模的时候特意做了安装位置的基准参考面，在装配到整机模型里的时候，只需要把两个安装面分别贴合到对应的门板和门框面上，对齐孔位就能完成装配，不需要额外调整位置。另外考虑到不同场景的压紧力需求，弹簧的弹力参数做了可选配置，轻载款适合薄板材、无密封胶条的场景，扣合力大概在50N左右，开合比较轻松；重载款适合带橡胶密封胶条的防护门，扣合力能到120N，能保证胶条完全压缩，达到防尘防水的密封效果。

　　很多人做这类搭扣模型的时候容易忽略转动过程的干涉检查，这次建模的时候全程做了运动仿真验证，从打开状态到完全扣合的整个行程里，活动部件和固定件之间都留了0.3mm以上的安全间隙，不会出现摩擦卡顿的情况，扣合到死点位置之后，把手的平面和安装面基本齐平，不会突出太多造成磕碰，也不会被意外勾到导致误开。另外锁体的底部做了排水缺口，如果是用在户外场景，雨水进入锁体之后能直接从缺口排出，不会积在内部造成锈蚀。

　　实际选型使用的时候，要注意被连接件的总厚度不能超过锁扣的最大允许扣合厚度，这款结构的适配厚度范围是10mm到25mm，如果是更厚的安装面，可以调整U型挂环的长度来适配，建模的时候挂环长度是参数化驱动的，修改尺寸之后整个结构的配合关系不会出错。还有一点需要注意，安装的时候挂扣的固定位置要稍微偏向锁体一侧一点，大概预留0.5mm的预压量，这样扣合之后的锁紧效果最好，如果装的太靠外，会出现扣不上或者扣合之后没有预紧力的问题，太靠内的话则会导致扣合的时候太费力，长期使用会加速销轴的磨损。
