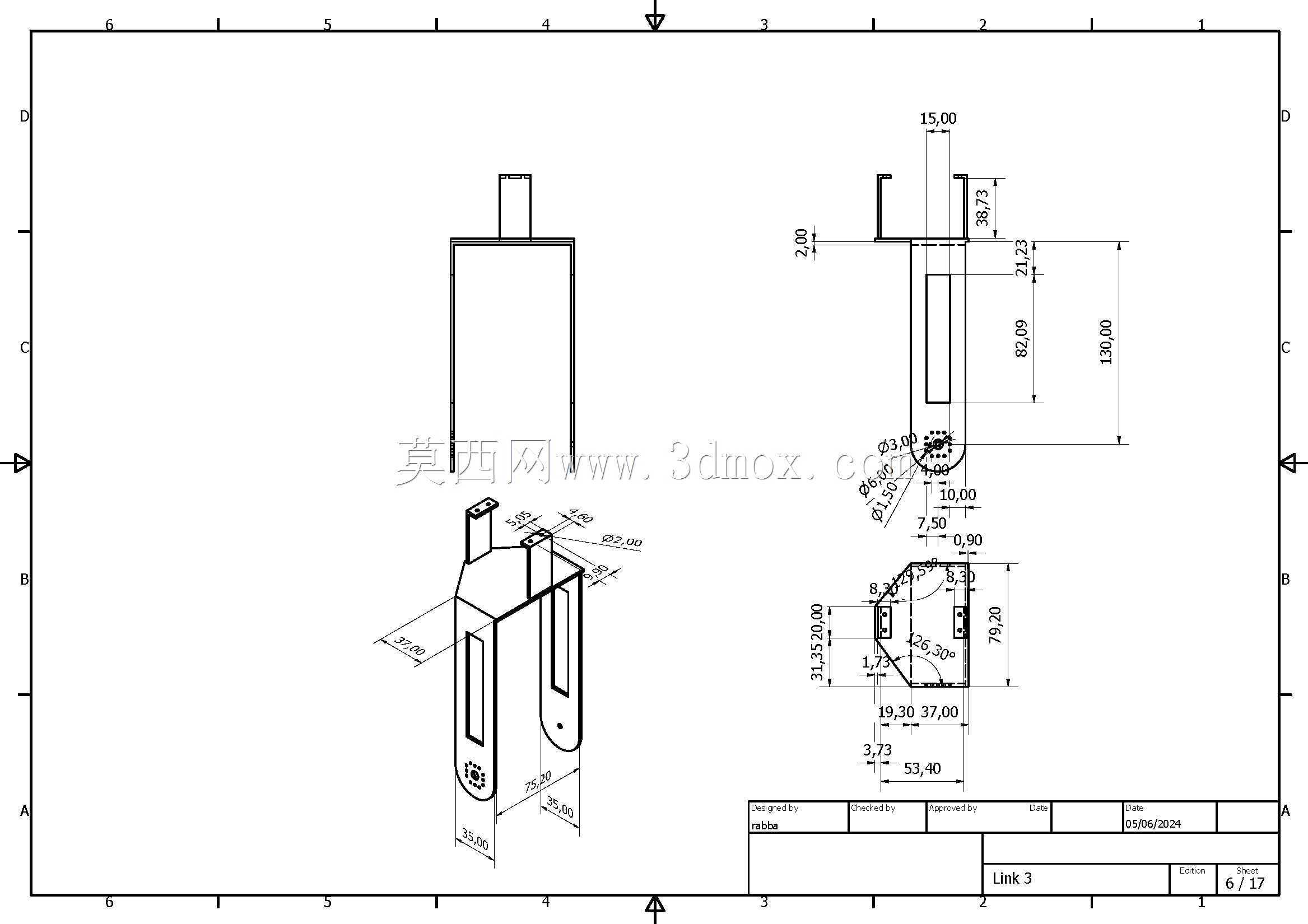

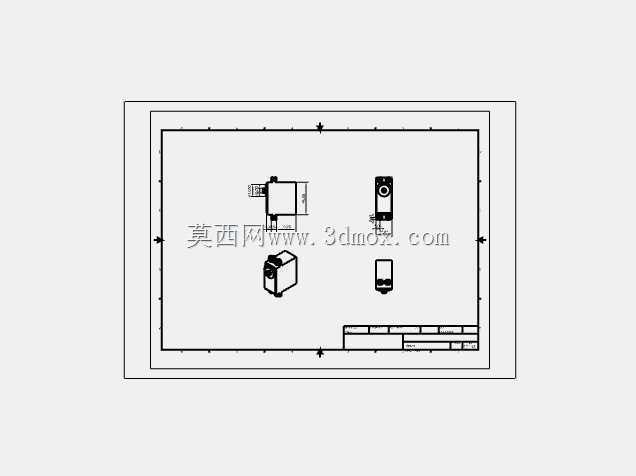

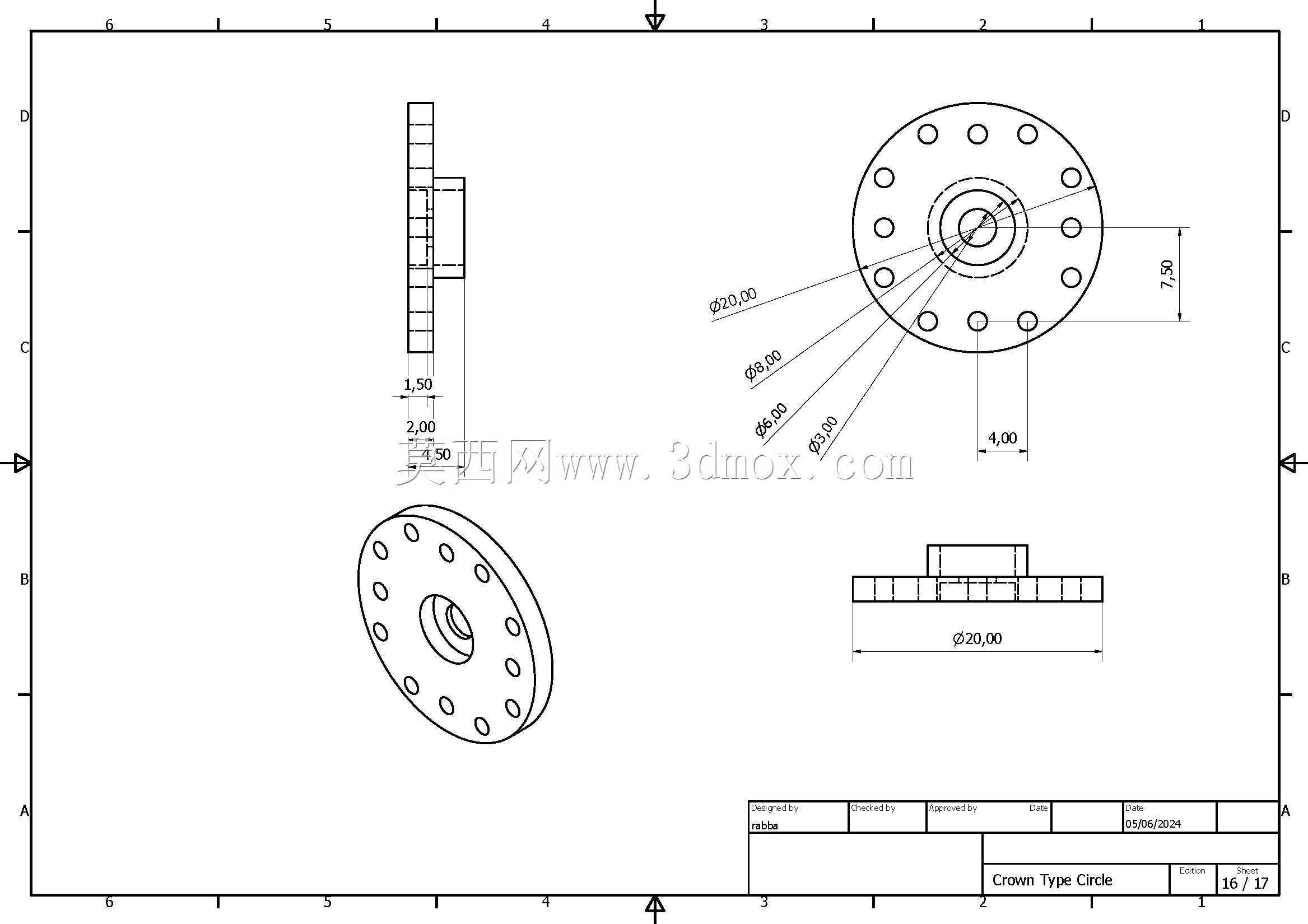

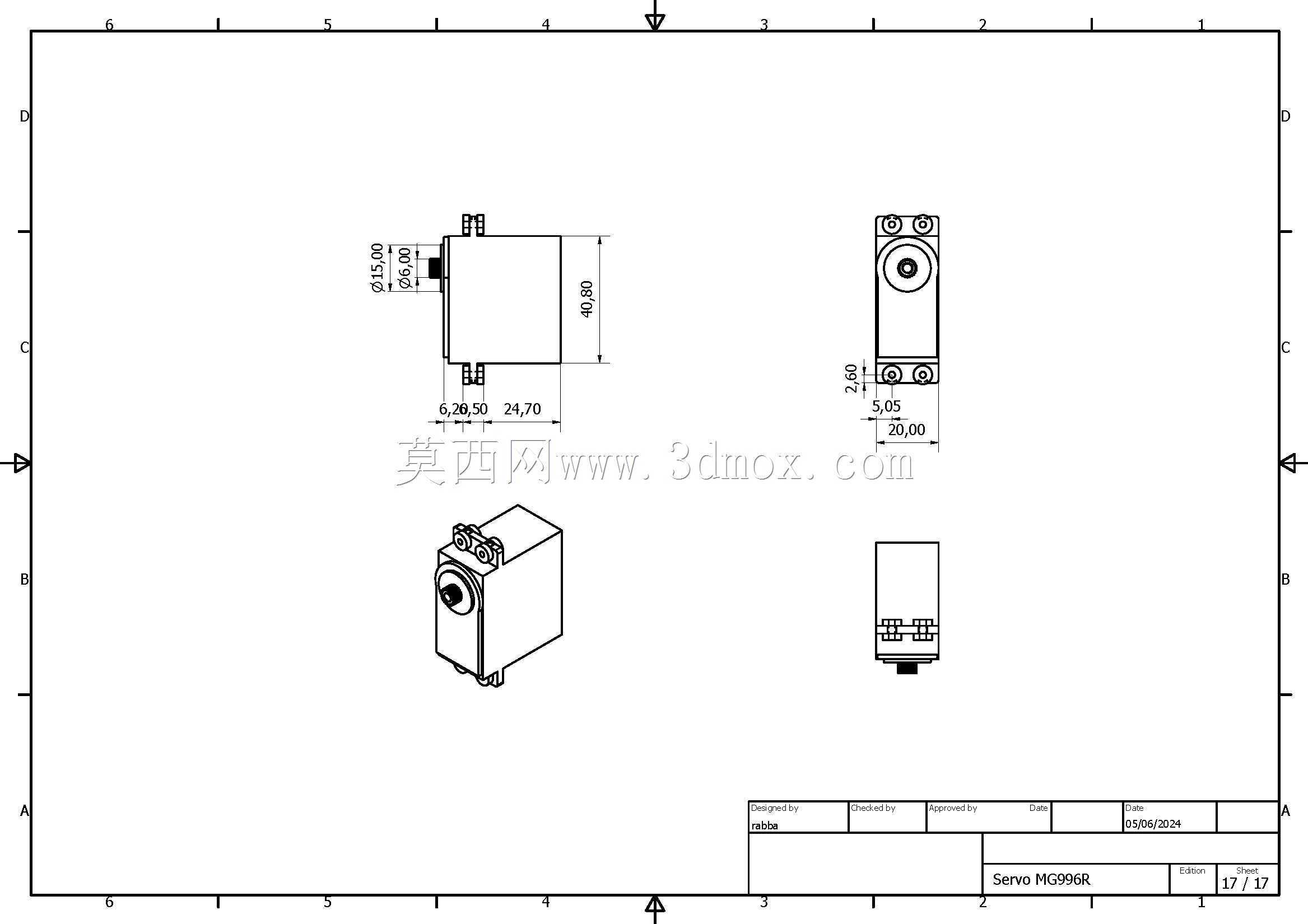

这款多关节机械臂的设计初衷,是面向教学实训、轻量物料分拣、实验室小型工位上下料这类对负载要求不高,但对动作灵活性有明确需求的场景,核心驱动单元选用MG996R舵机,平衡了扭矩输出、控制难度与结构紧凑性的需求,能在有限的安装空间内完成多维度的姿态调整,实现末端执行器在工作范围内任意点位的到达与姿态匹配。

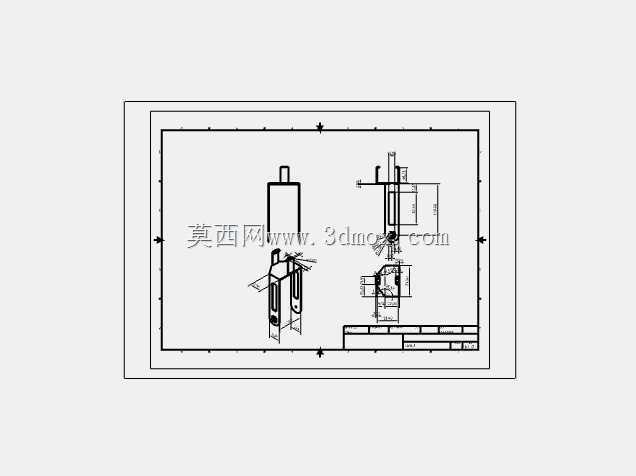

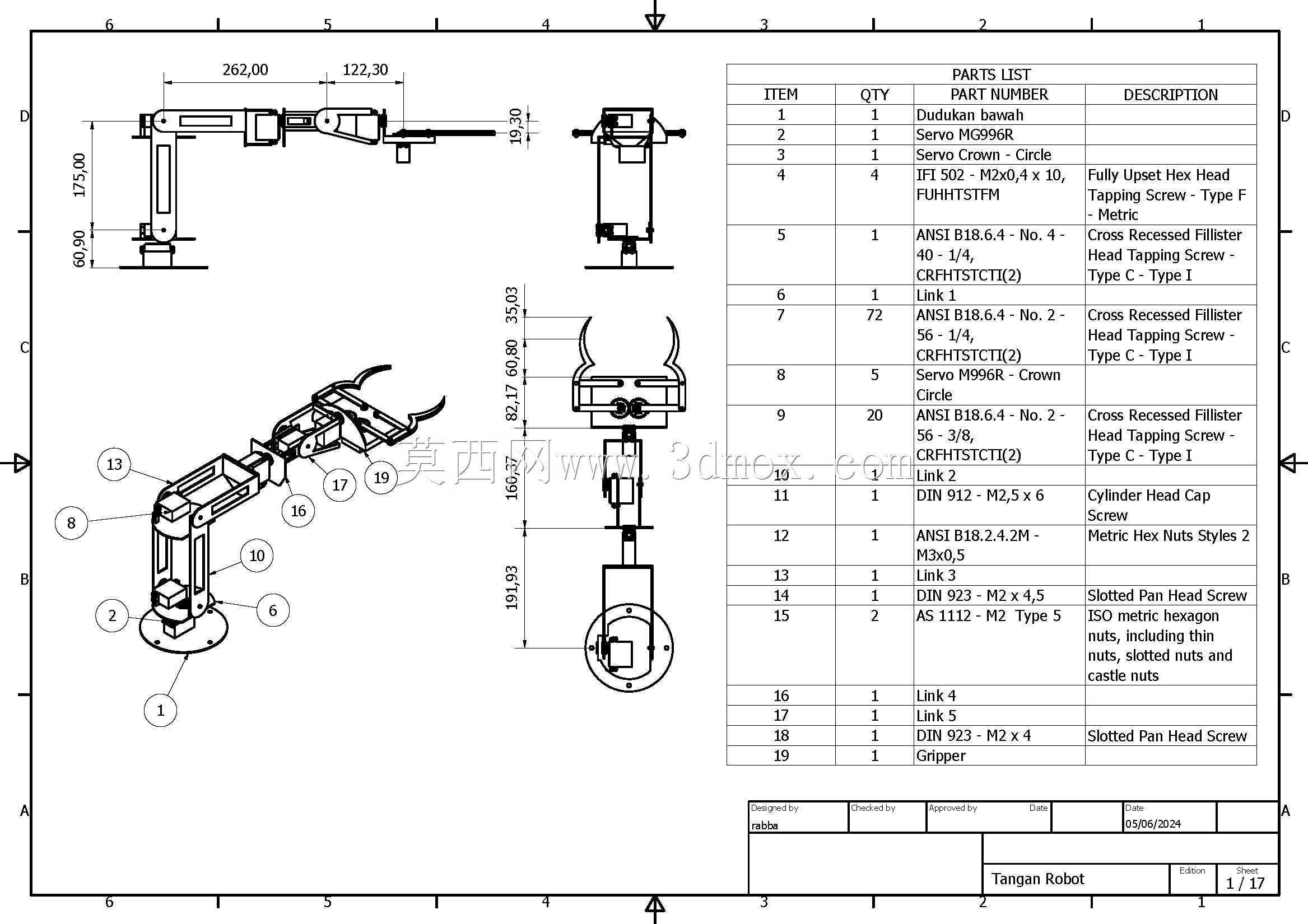

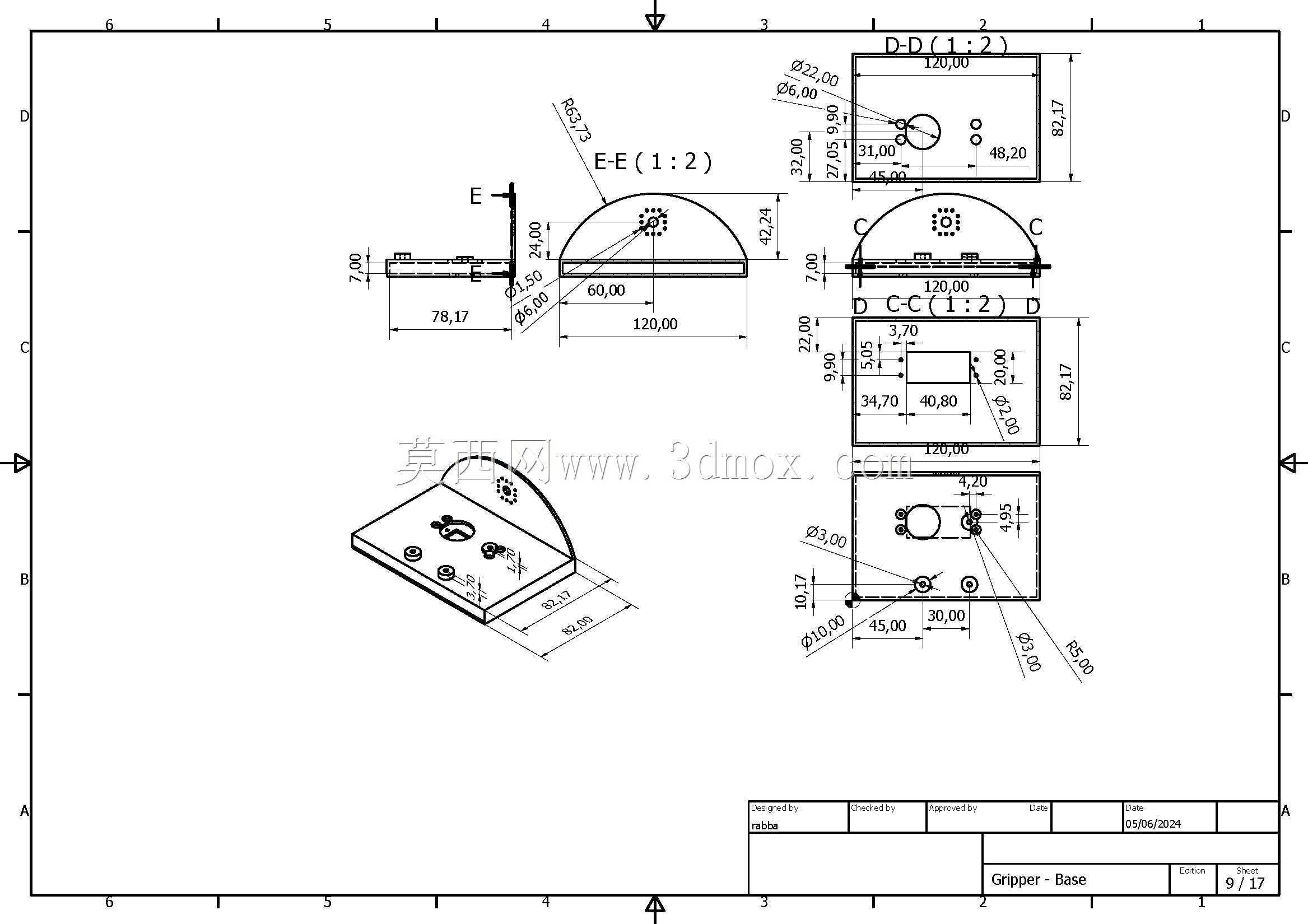

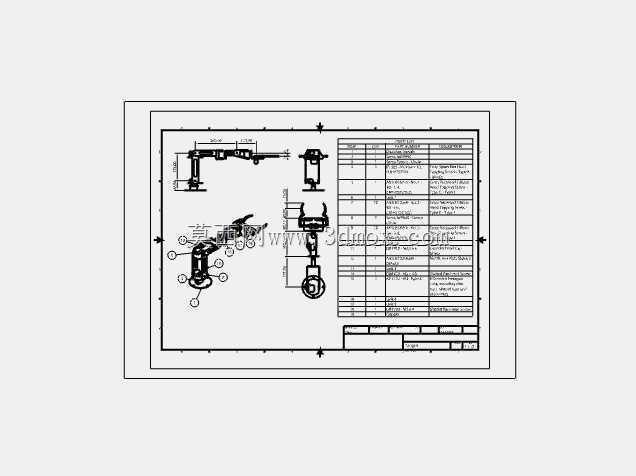

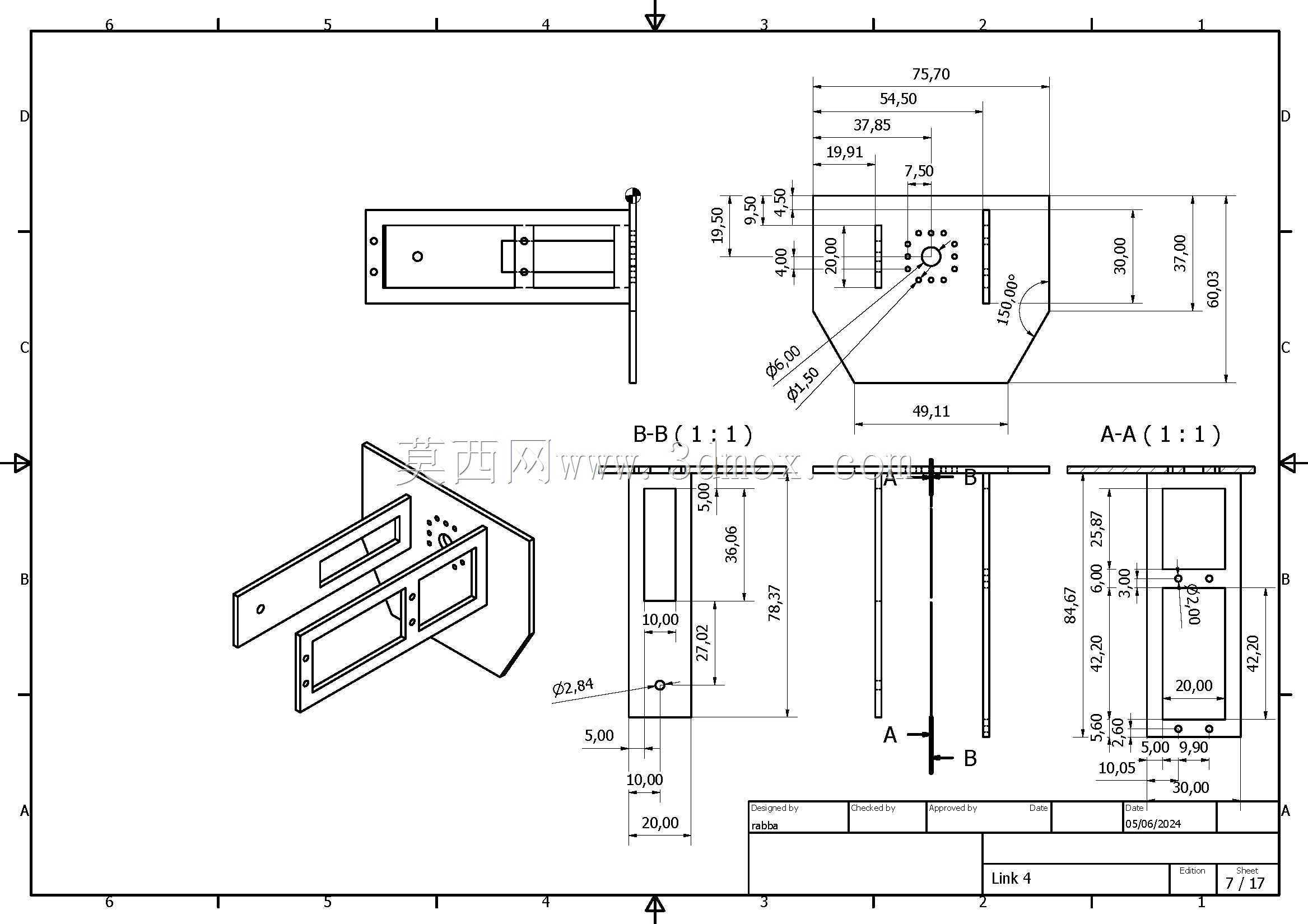

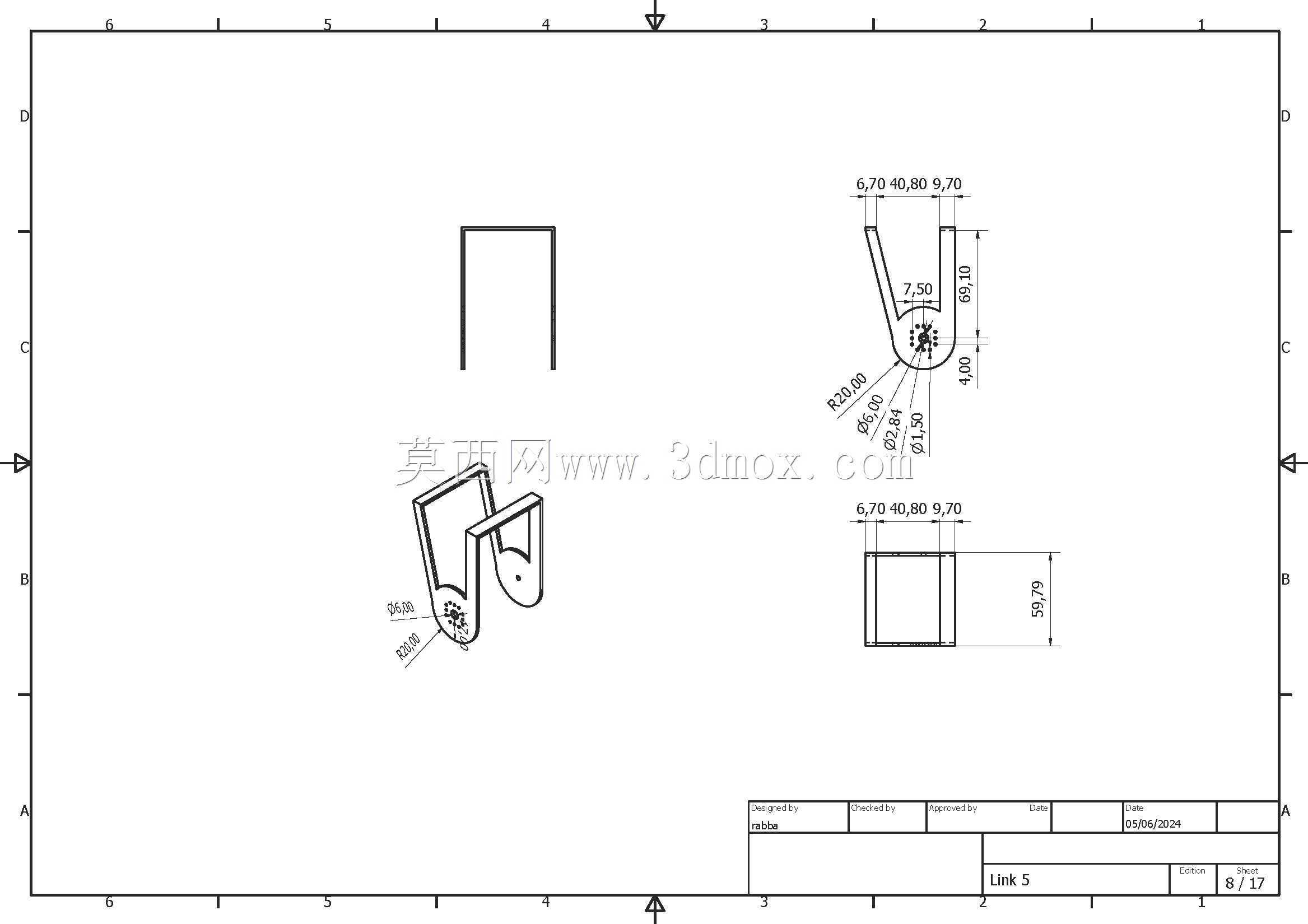

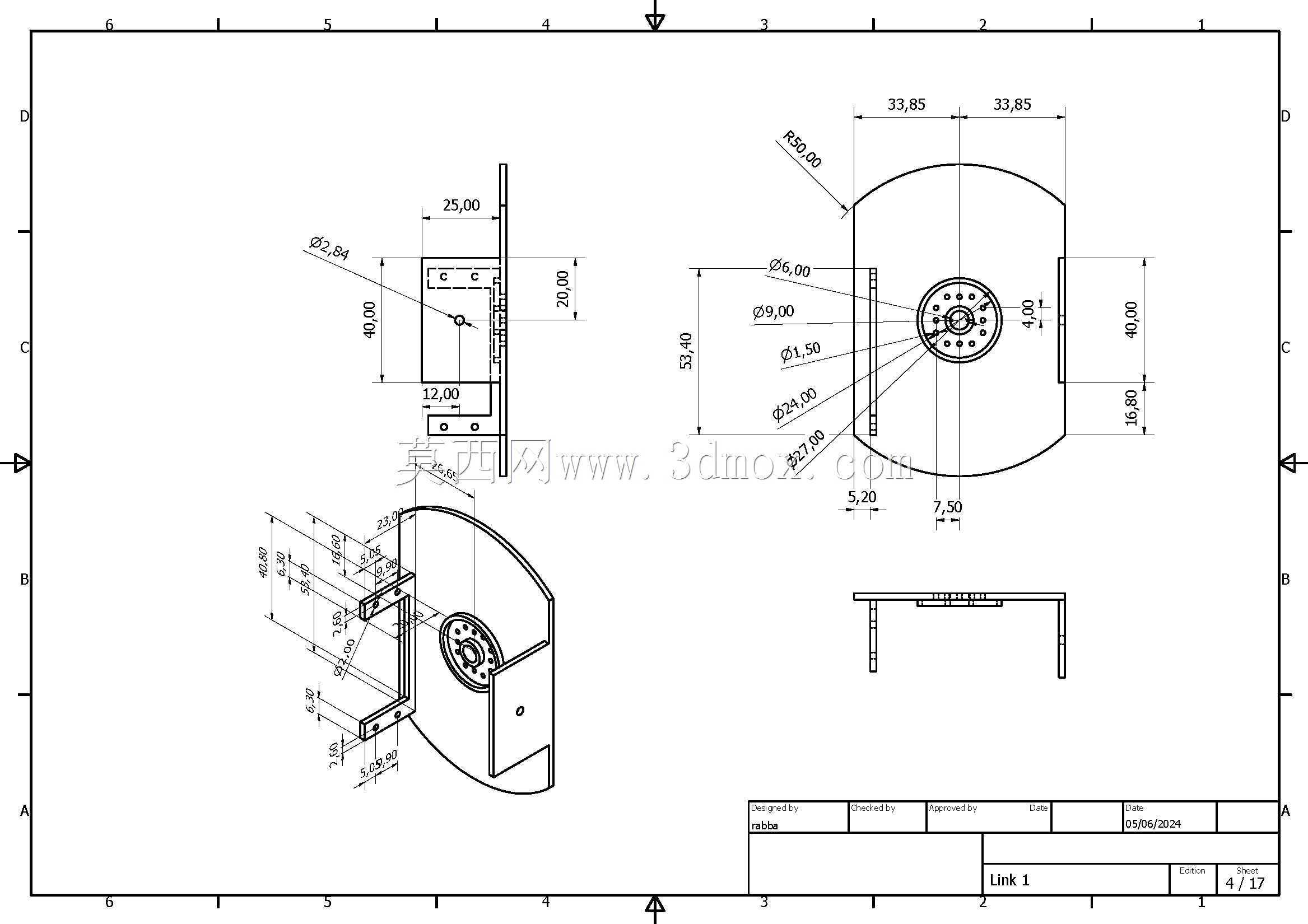

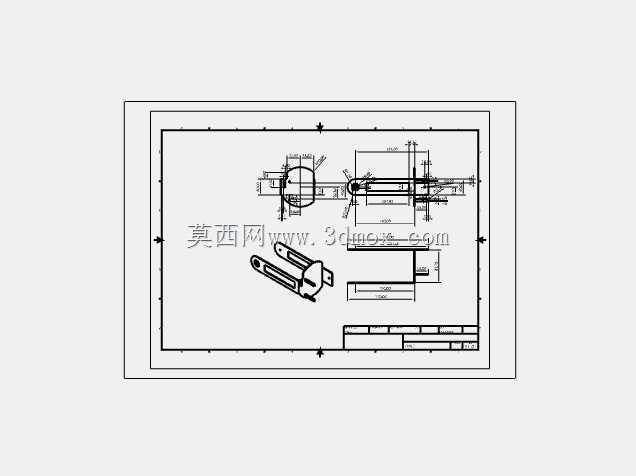

从结构布局来看,整机采用串联关节式构型,从底部回转基座开始,依次设置大臂俯仰关节、小臂俯仰关节、腕部旋转关节、腕部俯仰关节以及末端夹爪开合关节,六个自由度的配置完全覆盖了空间内X/Y/Z三个方向的移动与三个方向的转动需求,不存在运动冗余的同时,也不会出现姿态可达性的盲区,能适配常见的平面抓取、翻转放置、斜向取件这类常规作业动作。设计过程中优先考虑了关节传动的同轴度,每个舵机的输出轴都配套了对应的轴承支撑结构,避免悬臂受力导致的舵机齿轮偏磨,延长驱动单元的使用寿命,同时关节连接处的限位结构做了内嵌式设计,不会额外增加臂体的外形尺寸,也能防止运动过程中出现关节过转撞坏线束或者结构件的问题。

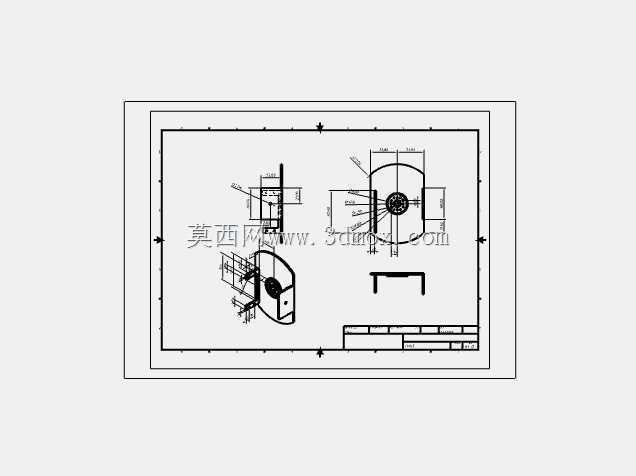

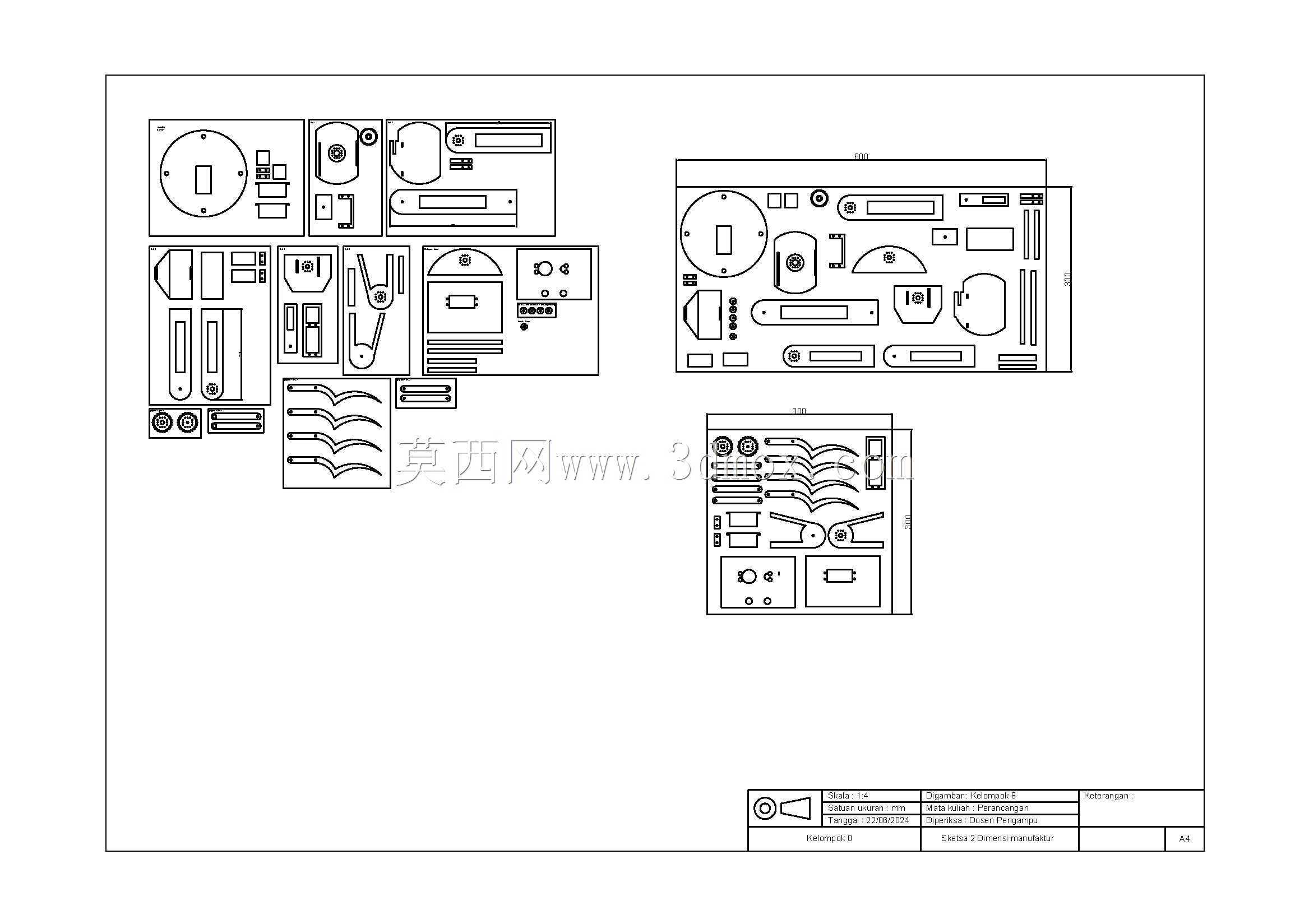

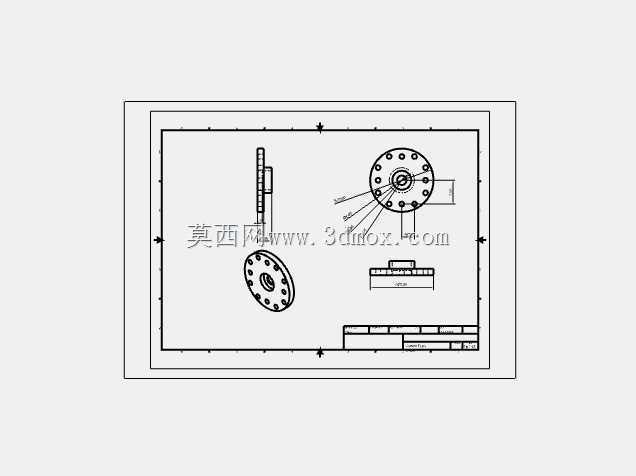

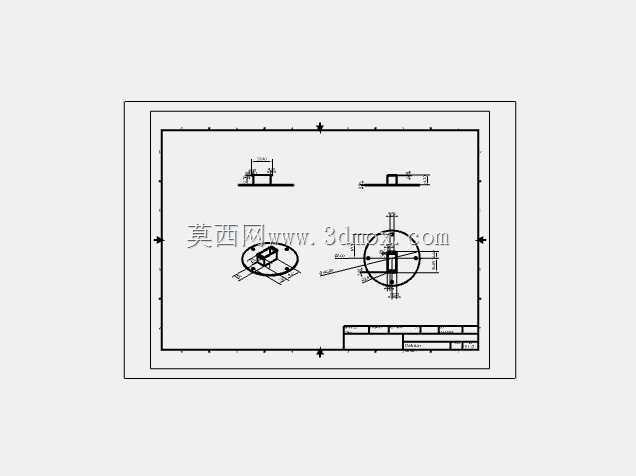

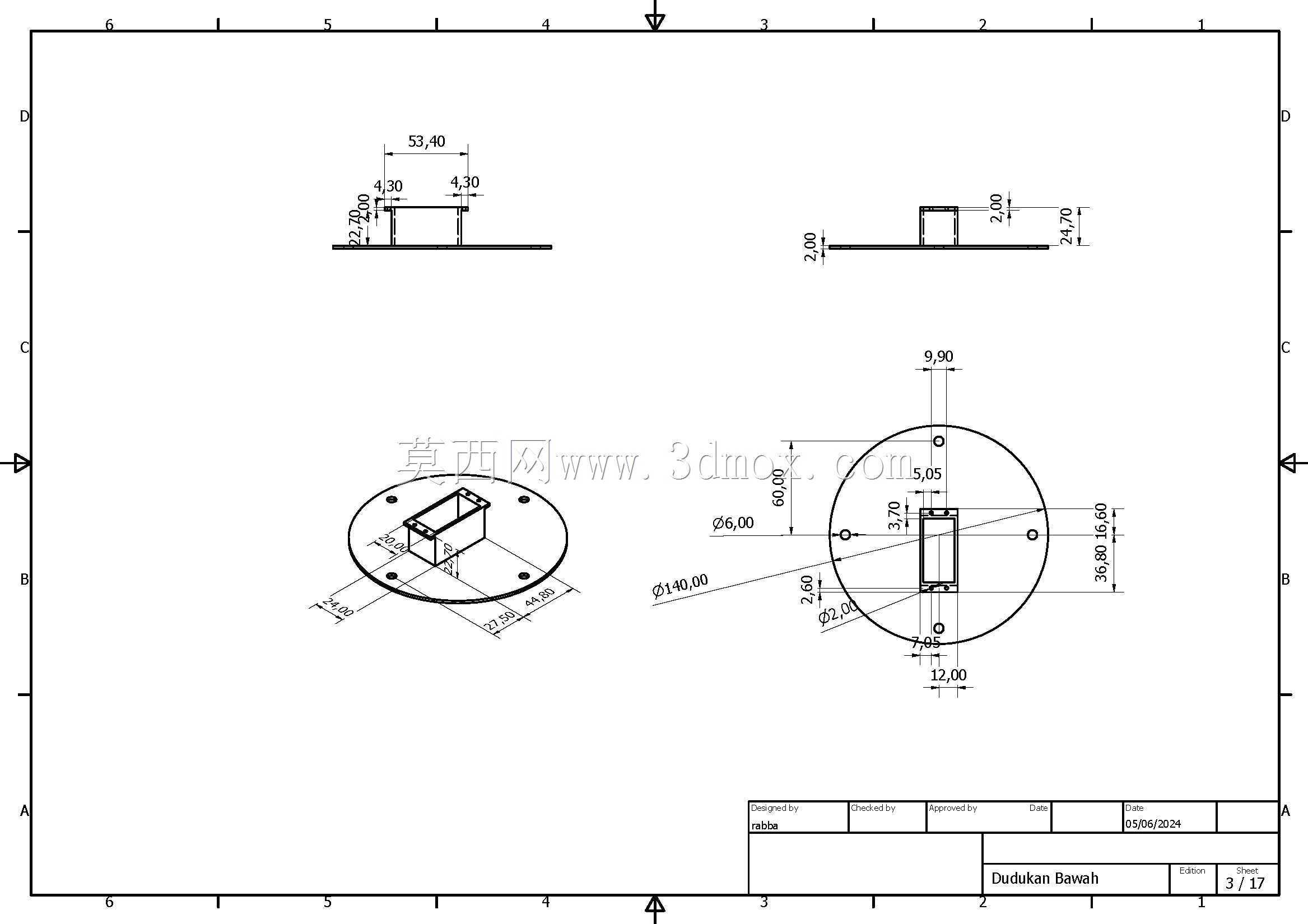

尺寸边界上,整机安装固定后,底座的安装孔位按照通用实训台的安装间距做了适配,水平方向最大伸展长度可以覆盖从底座中心向外262mm的作业半径,竖直方向从安装基面到臂体最高位置的高度为193mm,夹爪完全收拢时的末端宽度控制在30mm以内,能伸入狭窄的料盒或者工装夹具间隙内取放工件,不会和周边设备产生干涉。臂体的结构件采用轻量化的板材加工成型,在保证关节连接刚度的前提下尽可能降低自身重量,减少舵机的负载损耗,让每个关节的有效输出扭矩都能集中作用在末端负载上,实测末端有效夹持负载可以满足500g以内的轻量工件搬运需求,完全匹配教学演示、小型电子元件分拣这类场景的使用要求。

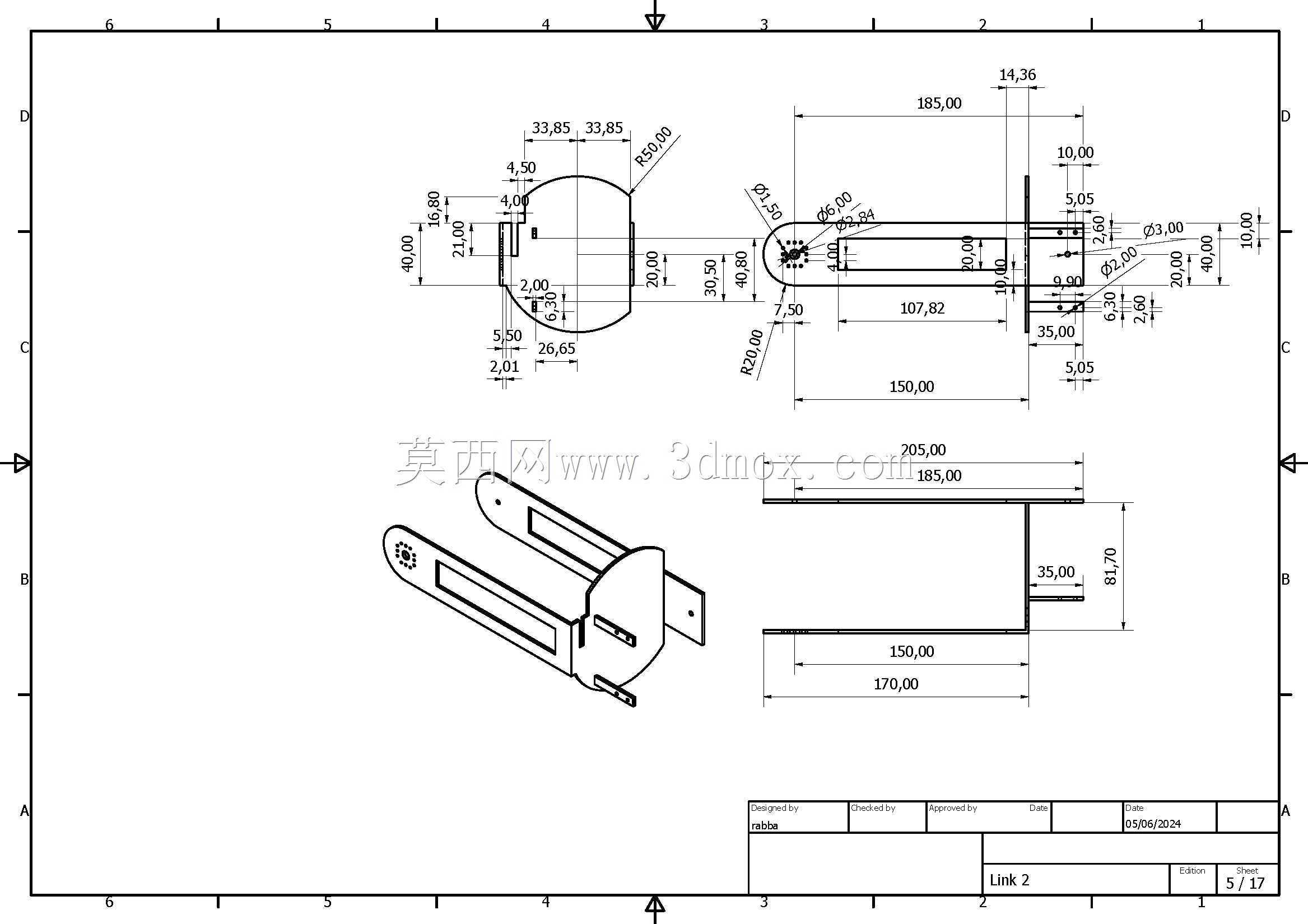

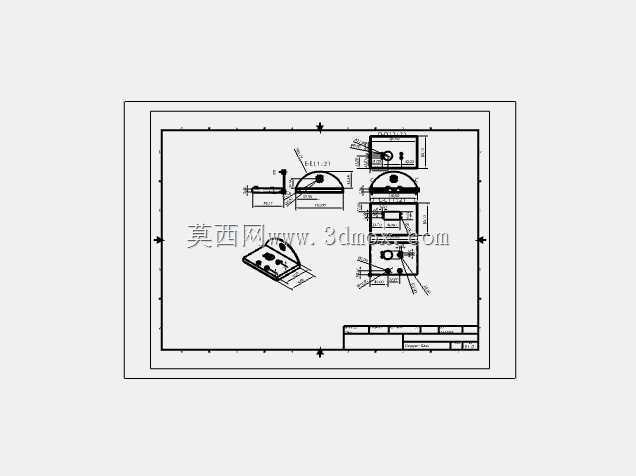

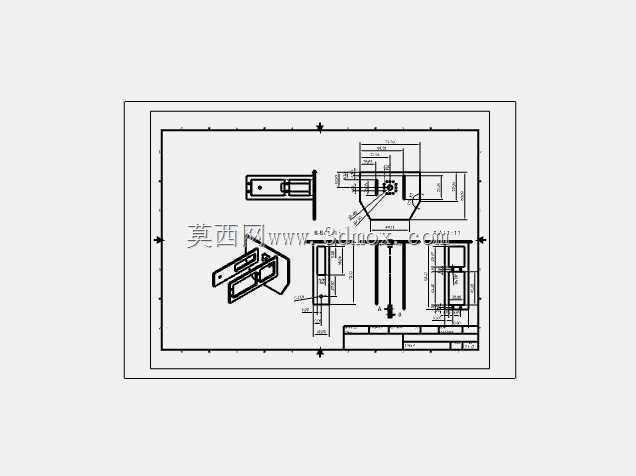

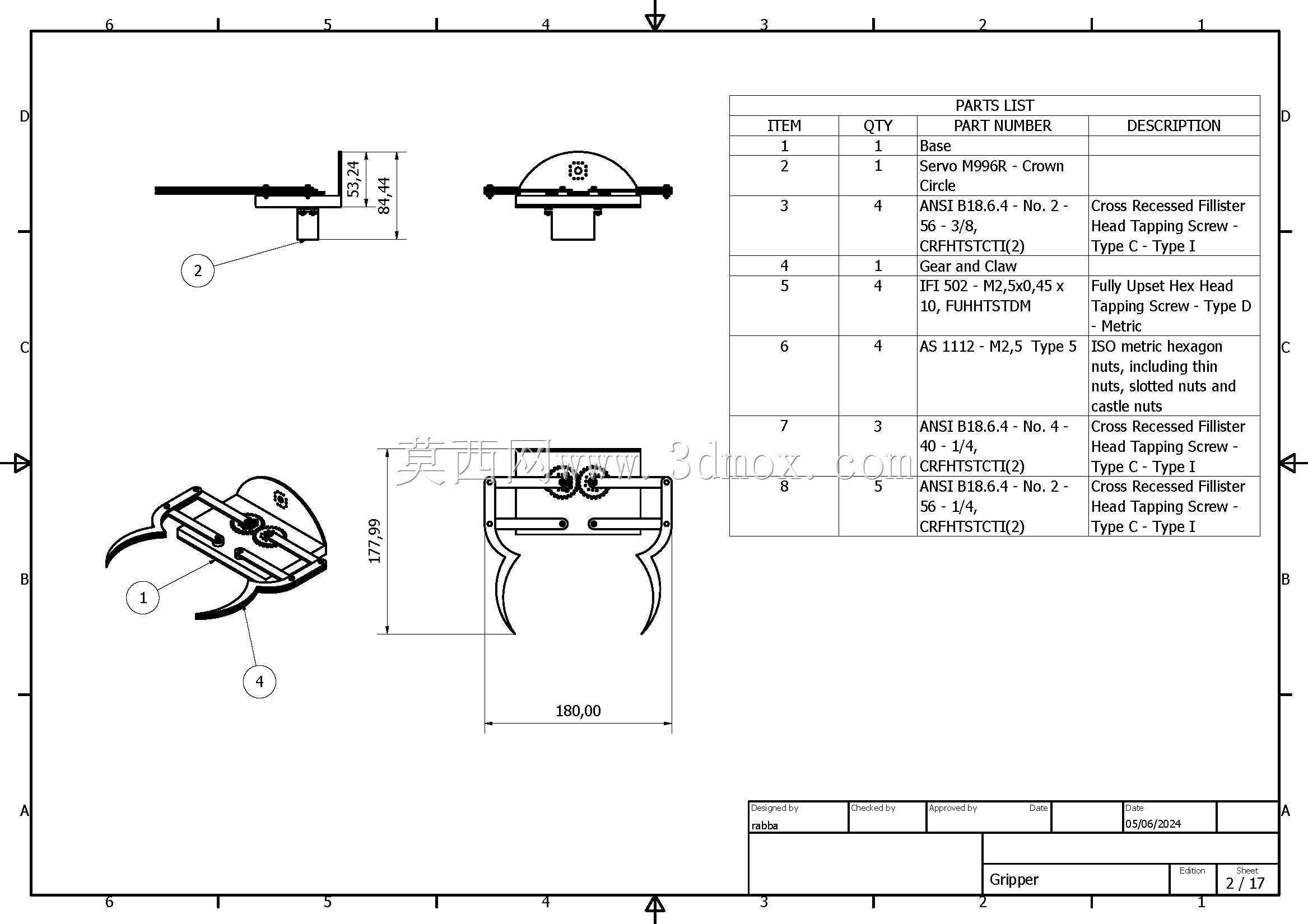

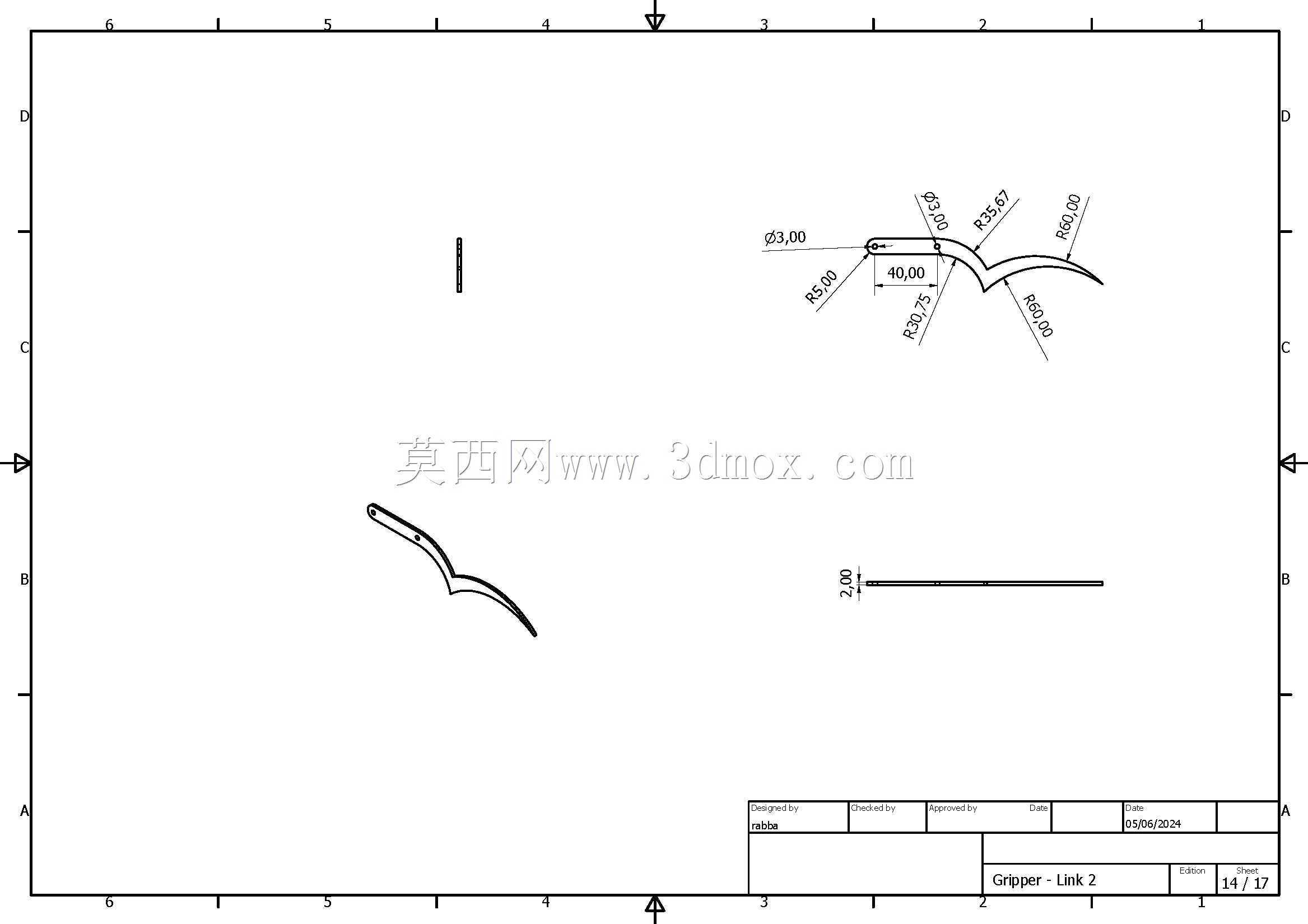

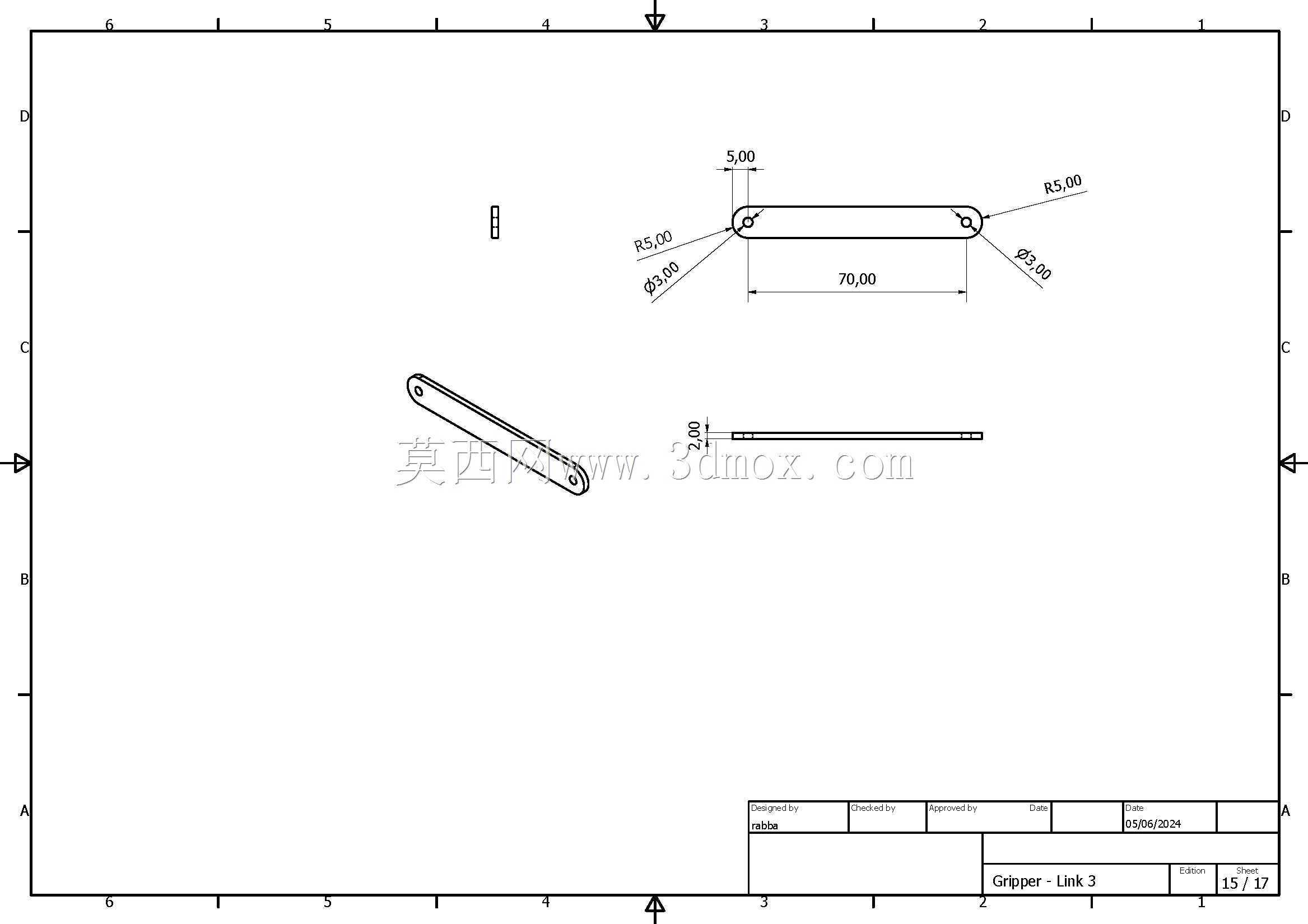

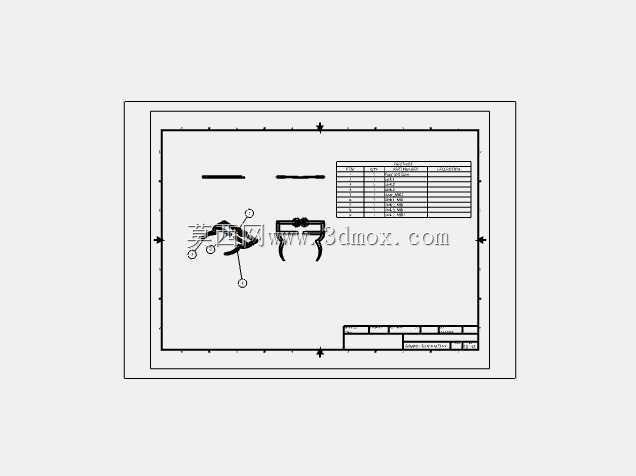

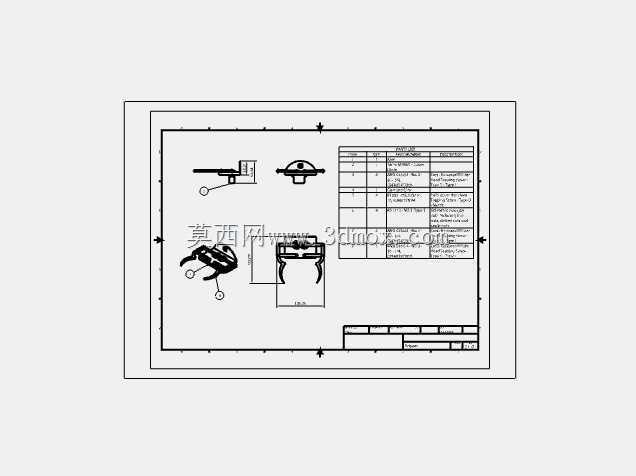

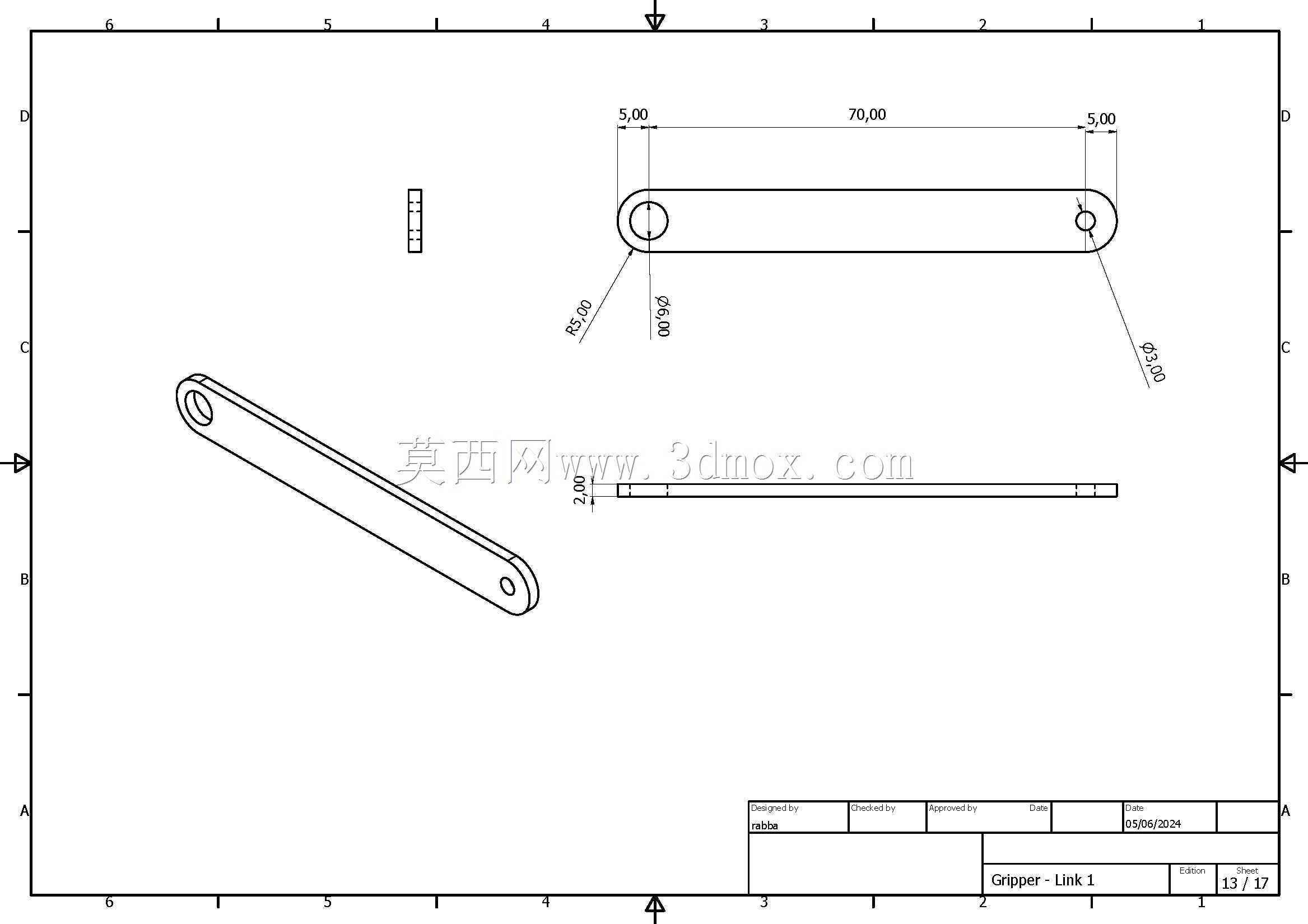

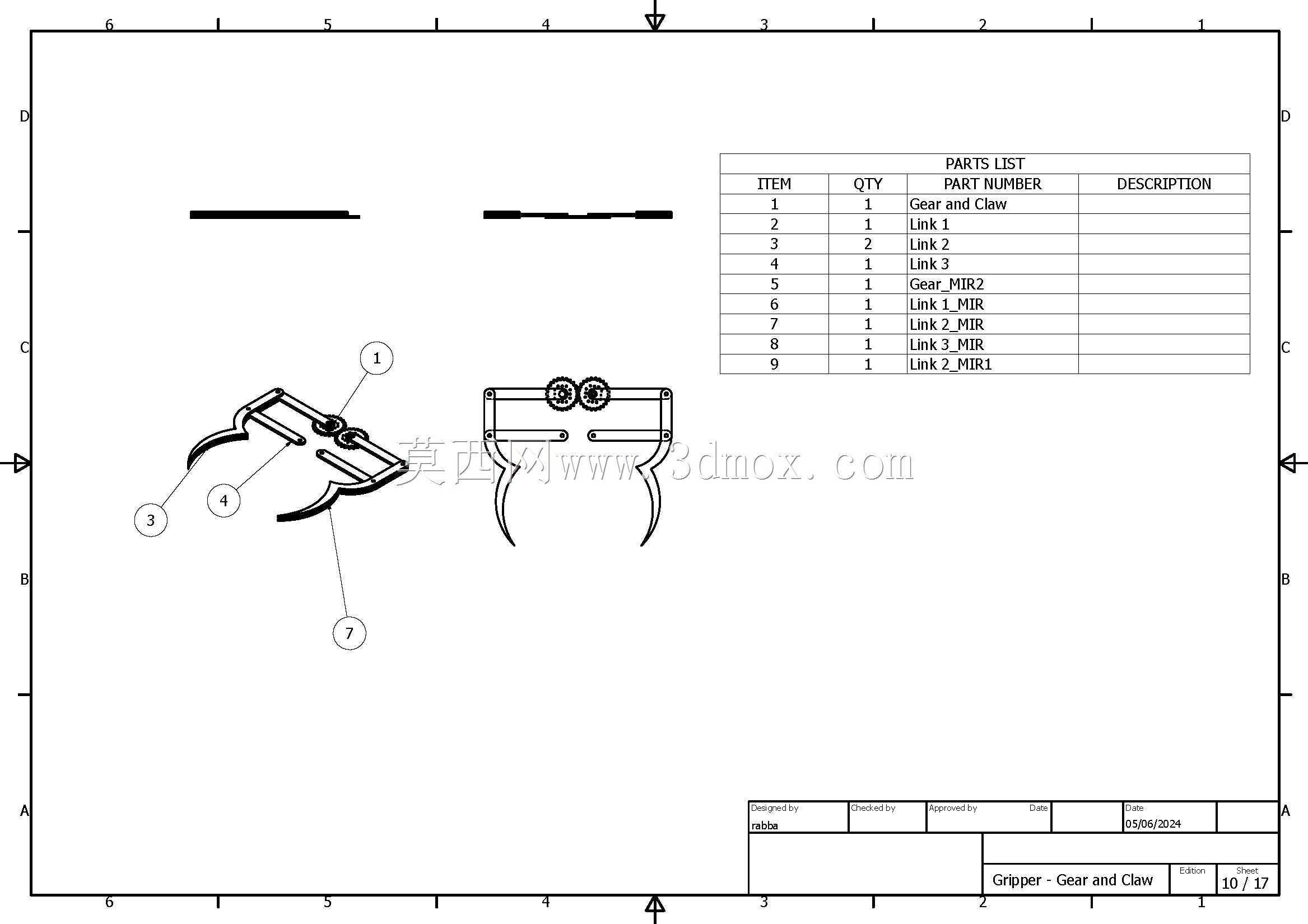

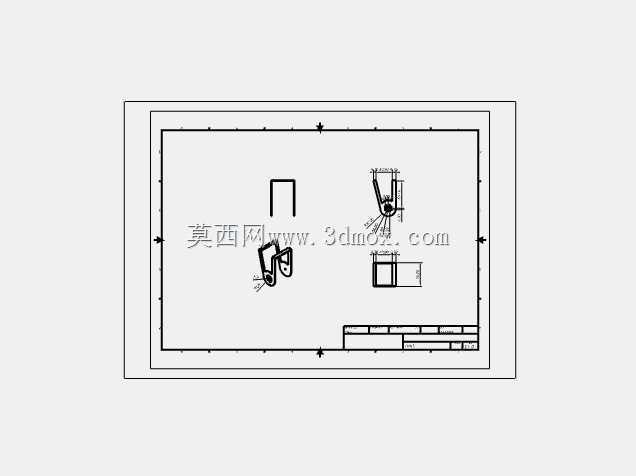

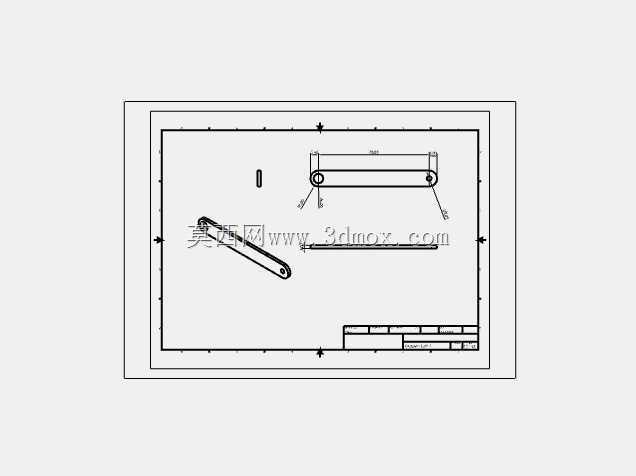

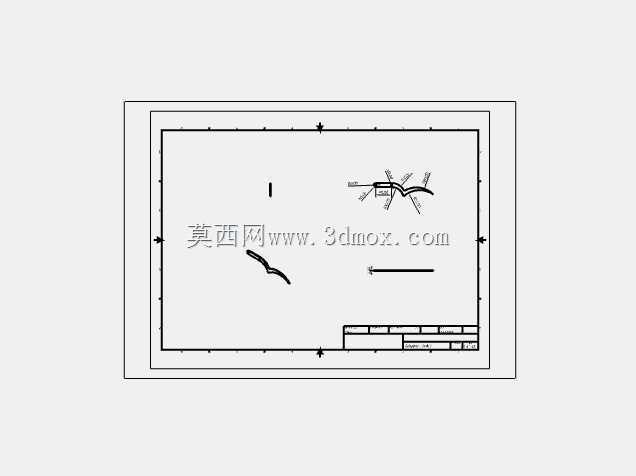

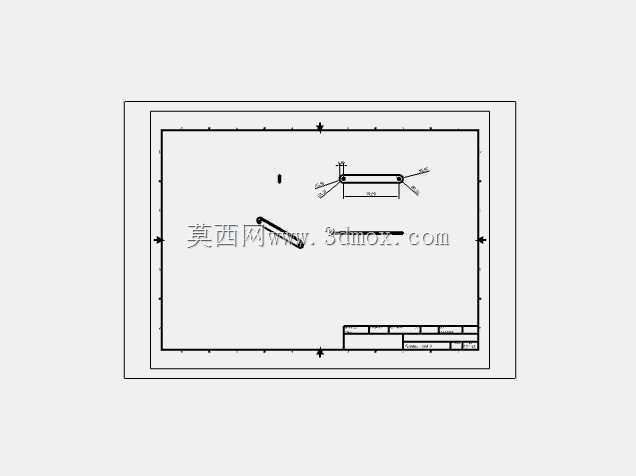

末端执行器采用平行夹爪构型,夹爪的开合行程做了适配设计,可以夹持从薄片类物料到直径30mm以内的柱状工件,夹爪内侧预留了防滑垫安装槽,用户可以根据实际夹持的工件材质更换不同摩擦系数的防滑垫,避免工件在搬运过程中脱落。布线设计上,所有舵机的控制线都沿着臂体内部的走线槽布置,从底座统一引出,不会在臂体运动过程中出现线束拉扯、勾挂周边设备的问题,也让整机外观更整洁,没有外露的冗余线束。
在实际应用适配性上,这款机械臂的安装基面只需要预留对应四个固定孔位的平面即可,不需要额外的复杂安装支架,既可以固定在铝型材实训台上做教学演示,也可以安装在小型自动化生产线的工位旁做辅助上下料,甚至可以搭配视觉模块做简单的识别抓取实验。关节的运动范围做了合理限制,底座回转关节可以实现左右180度的转动,大臂俯仰角度覆盖从水平抬升到竖直向上的区间,小臂可以配合大臂的动作调整末端的高度,腕部的两个关节可以独立调整夹爪的朝向,不管是水平放置的工件还是竖直摆放的物料,都能调整到合适的夹持角度,不需要额外调整工件的摆放姿态就能完成取放动作。

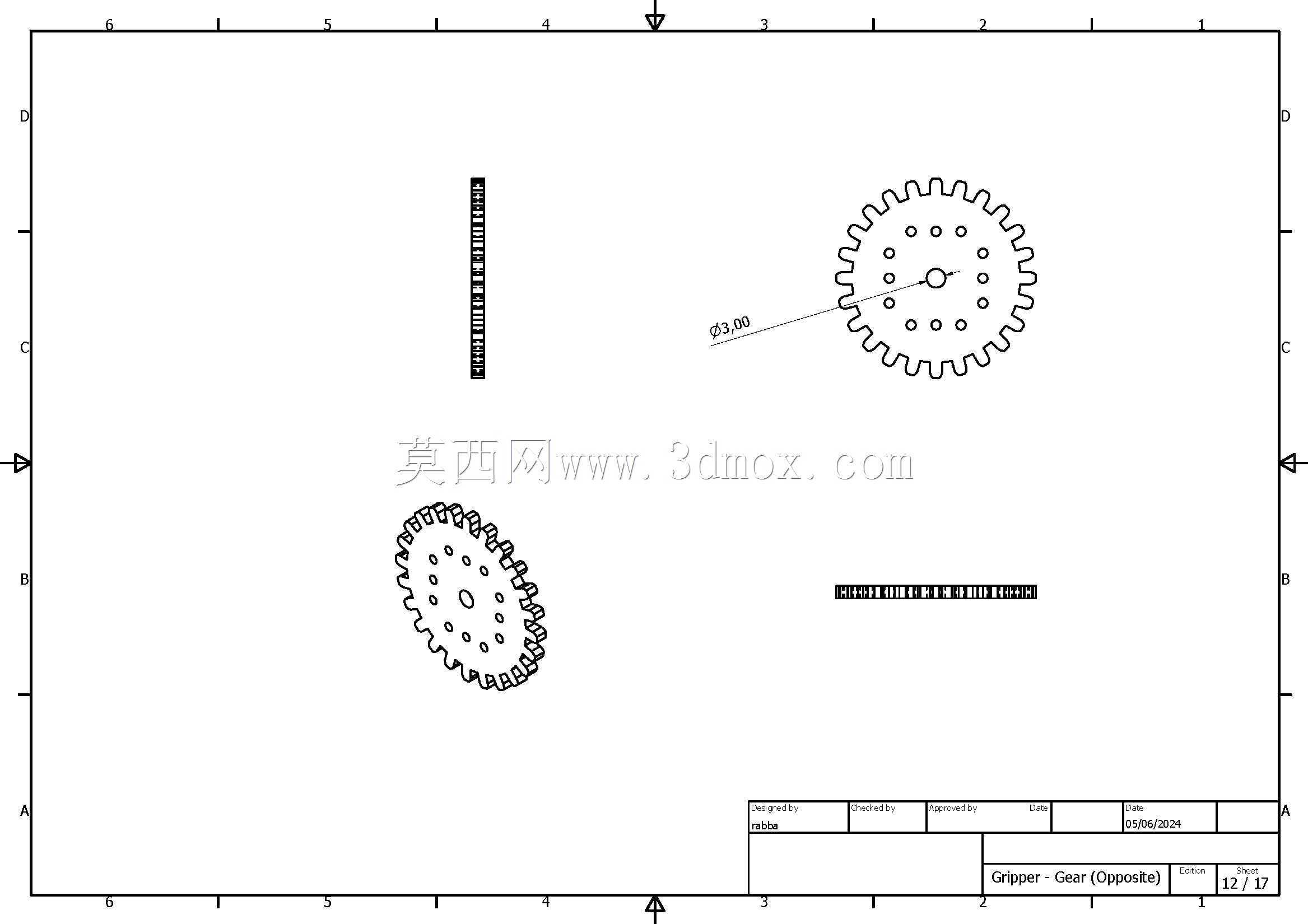

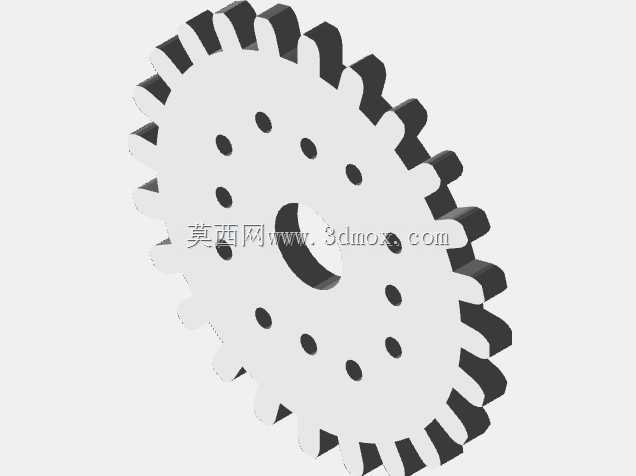

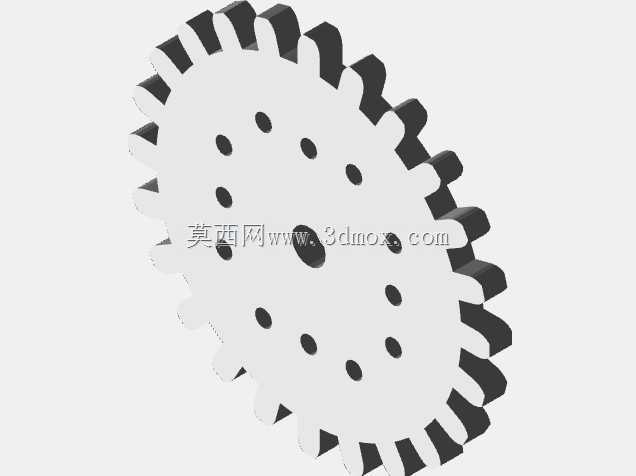

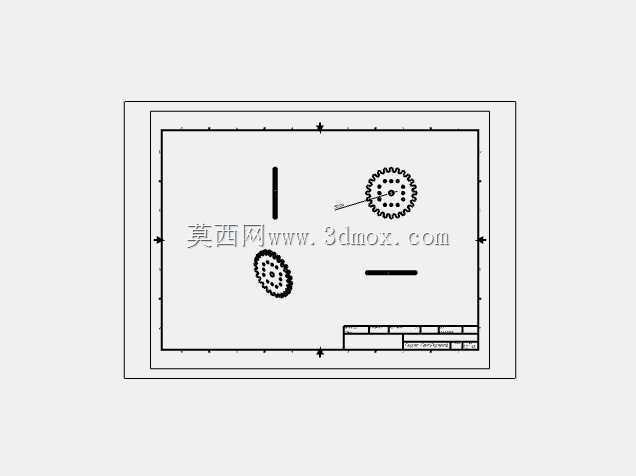

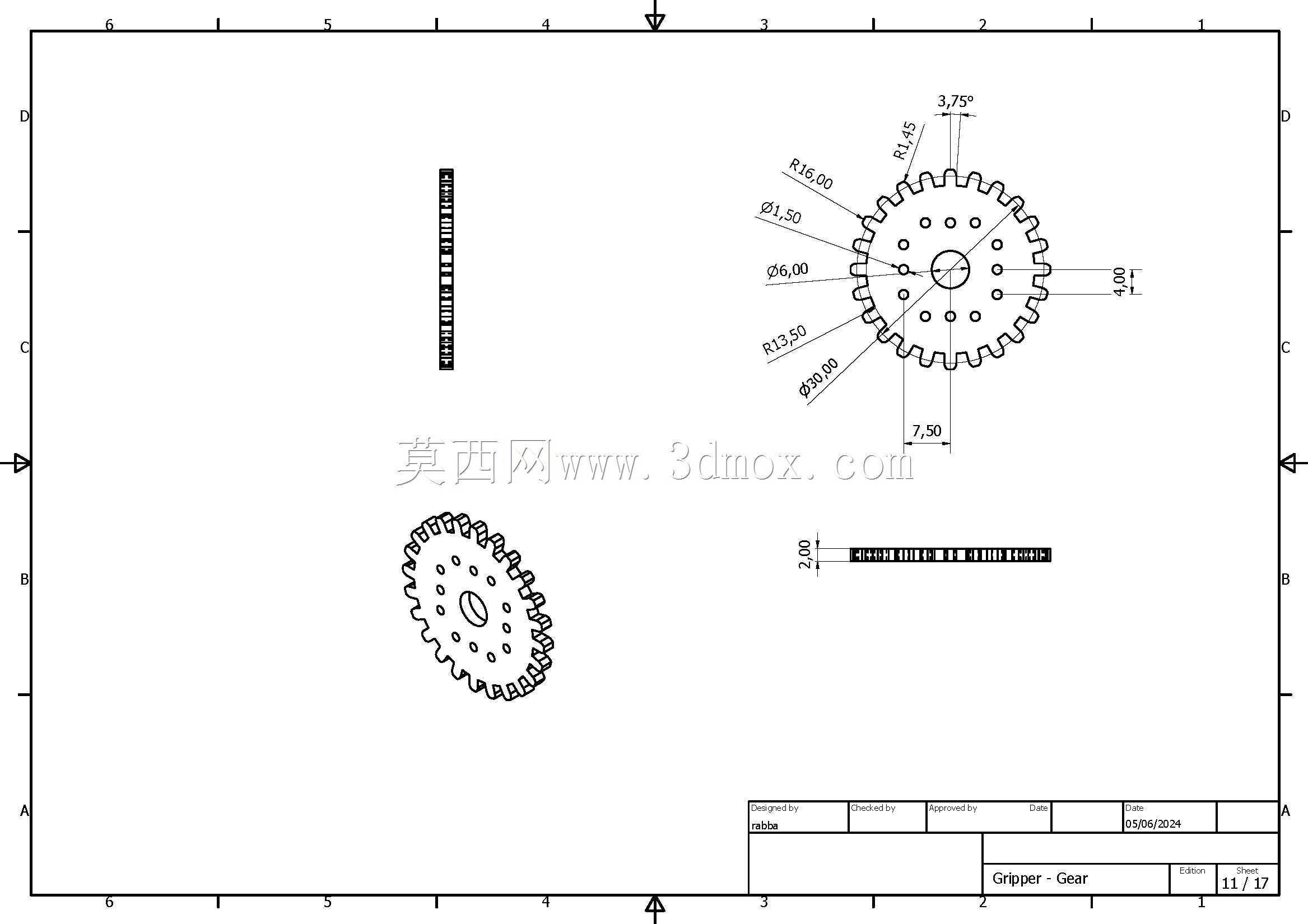

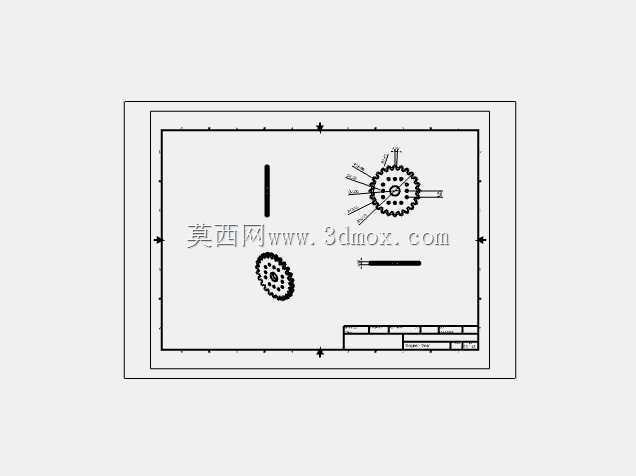

设计过程中对每个关节的受力都做了校核,大臂作为主要的承重臂,截面形状做了加强筋设计,在伸展到最大半径时不会出现明显的形变,保证末端定位的精度,小臂部分因为距离驱动关节更近,受力更小,在保证强度的前提下做了减重处理,降低运动过程中的惯量,让关节启停时的动作更平稳,不会出现明显的抖动。夹爪的传动采用齿轮啮合的方式,保证两个夹指的开合动作完全同步,不会出现单侧偏移导致的夹持偏心问题,夹持力的大小可以通过舵机的输出扭矩做调整,既可以夹持易碎的薄壳类工件,也能稳定夹持硬质的金属小零件。
