跨垄式移动灌溉作业机器人结构设计

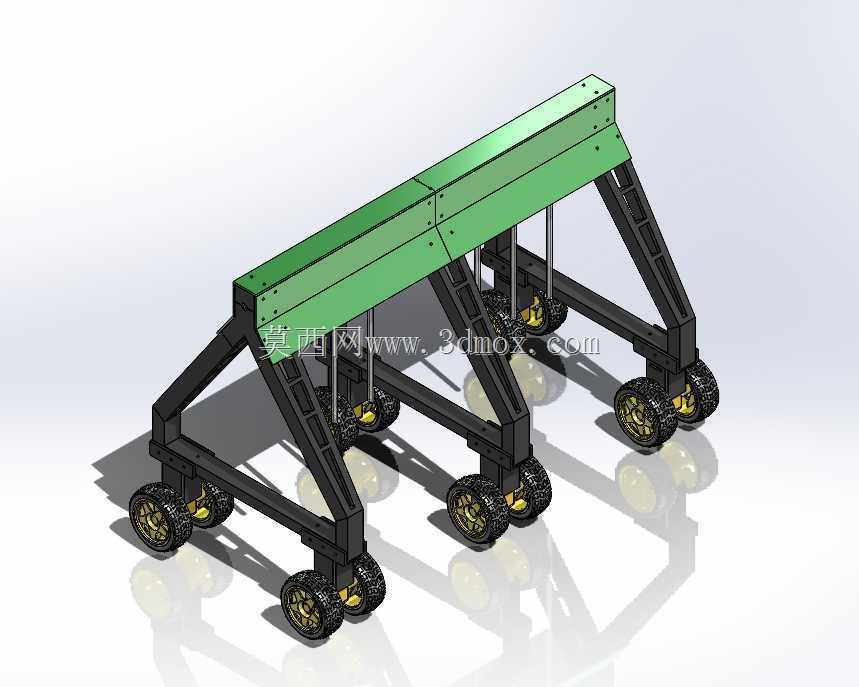

　　这款跨垄式移动灌溉作业平台，核心适配设施农业、露地条播作物的全生长期灌溉作业需求，区别于传统固定式喷灌、卷盘式喷灌设备的覆盖局限，采用龙门跨架式结构设计，可直接横跨作物种植垄面行走，作业过程中不会碾压作物根系与垄面土壤，适配垄宽600mm-1200mm的常见蔬菜、大田经济作物种植模式，解决了传统灌溉设备进地作业压苗、伤根的行业痛点。行走系统采用八轮分布式布局，每侧支架配置四组带防滑纹路的橡胶行走轮，轮组采用双轮并排设计，增大与垄沟地面的接触面积，降低接地比压，即使在雨后湿润的松软田块也能稳定行走，不会出现陷轮、打滑问题；轮组与支架之间采用铰接式连接结构，可适配垄沟内不平整的地面起伏，保证行走过程中整机架始终保持水平状态，

　　避免灌溉管路倾斜导致的喷洒不均问题。上部横梁采用分段式拼接设计，每段横梁之间通过螺栓紧固连接，可根据实际作业的垄面宽度调整横梁总长度，适配不同种植规格的田块作业需求，横梁内部预留灌溉管路安装槽位，可根据作业需求安装滴灌支管、喷灌喷头或者水肥一体化注液管路，实现灌溉、追肥、打药的多功能复用。两侧支撑支架采用三角桁架式结构设计，在保证结构强度的前提下尽可能降低整机自重，支架上预留多组标准安装孔位，孔位统一采用3mm孔径设计，可直接加装传感器支架、照明组件、作物长势监测摄像头等附加设备，拓展智慧农业相关功能。驱动单元采用TT直流齿轮电机，每侧轮组配置独立驱动电机，可实现差速转向，无需额外配置转向机构即可完成田块掉头、垄间换行操作，

　　转向半径小，适配小面积设施大棚内的狭窄作业空间。结构件设计充分考虑了小批量制作与教学实训的落地需求，电机支架、轮组连接支架等复杂结构件采用3D打印成型，打印件预留标准安装公差，可直接装配无需二次加工；横梁、侧支架等平面结构件采用激光切割工艺加工，板材切割后直接通过螺栓拼接即可完成整机组装，无需焊接工序，降低了制作门槛与加工成本，非常适合农业工程相关专业的教学实训、创客团队的农业机器人开发验证使用。整机装配完成后，底部净空高度可根据作物生长高度调整支架安装孔位，最高可适配株高800mm以下的作物全生长期作业，行走速度可通过电机驱动板调节，最慢作业速度可控制在0.1m/s，保证灌溉水的均匀覆盖，最快转场速度可达0.8m/s，

　　提升田块间转场效率。管路系统可根据需求接入田间主管路，也可在横梁上方加装储液箱实现自主供水作业，无需外接长距离输水软管，避免软管拖拽损伤作物。整机结构模块化程度高，所有连接部位均采用标准紧固件连接，拆解后可平板包装，方便运输与存储，日常维护时仅需检查轮组转动顺畅度、电机接线牢固度即可，维护成本极低，非常适合家庭农场、农业合作社、设施农业基地的日常灌溉作业使用，也可作为农业机器人研发的基础移动平台，二次开发除草、巡检、采收等附加功能。
