工业管道用ARKS截止阀结构设计

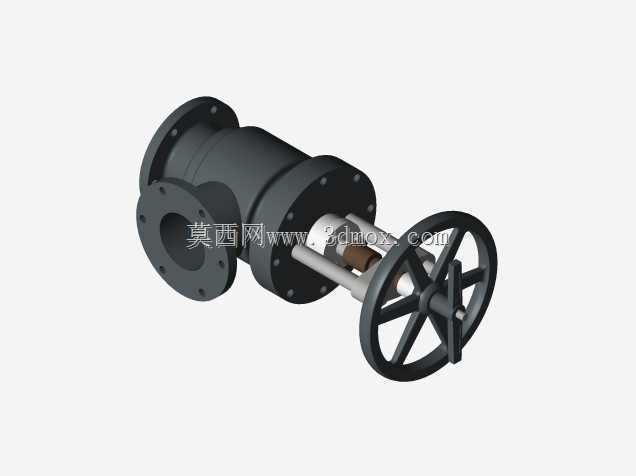

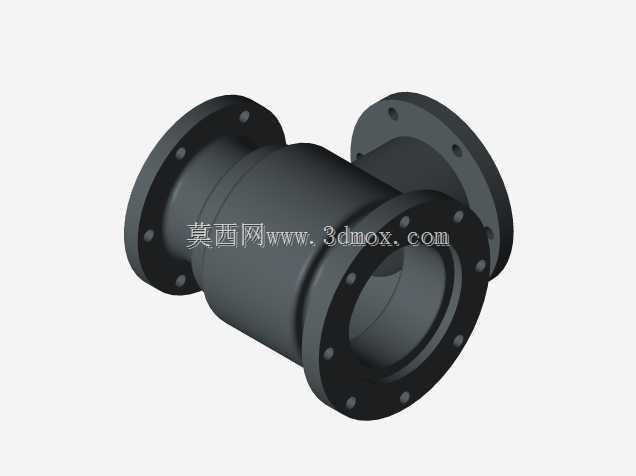

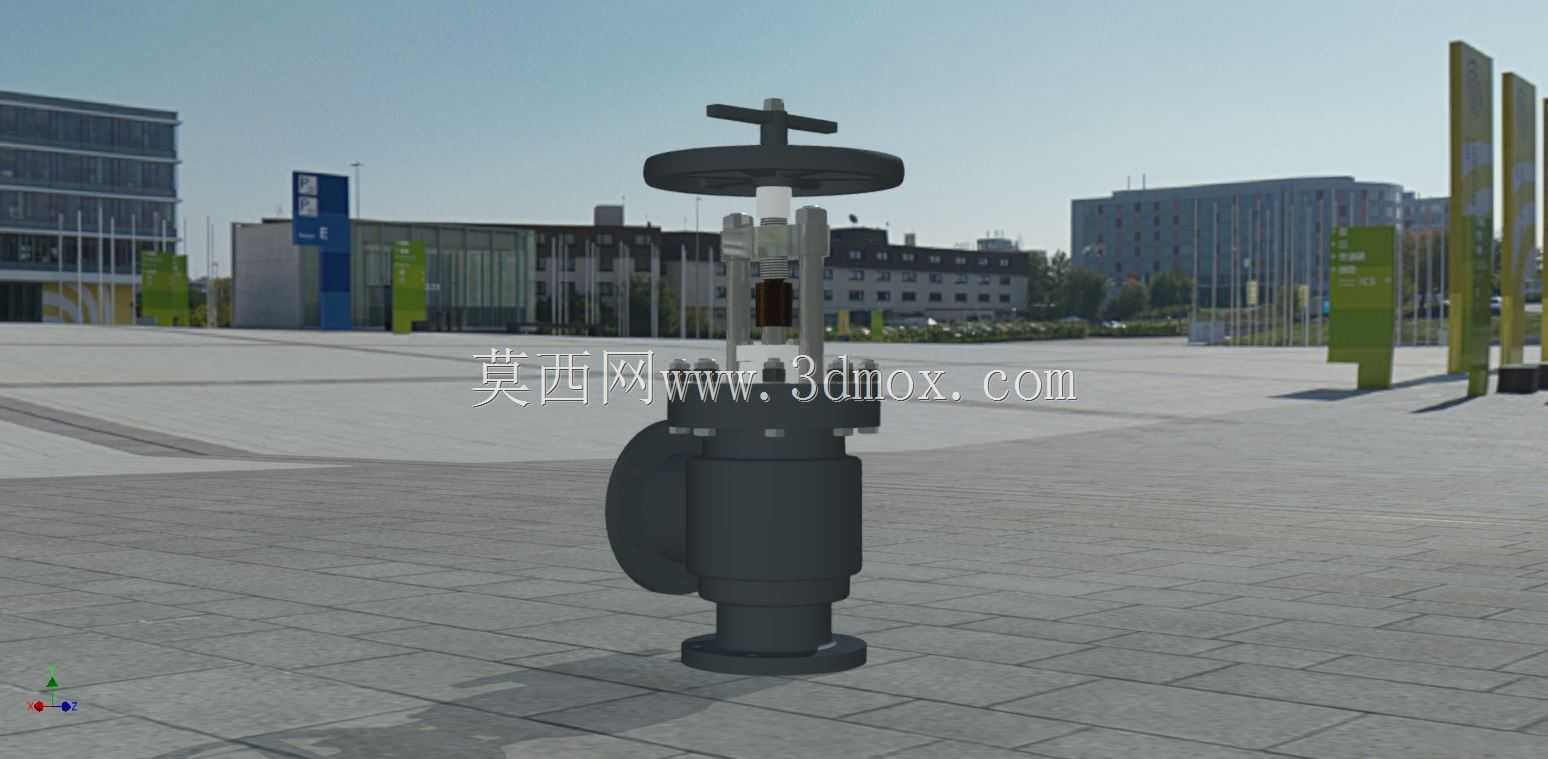

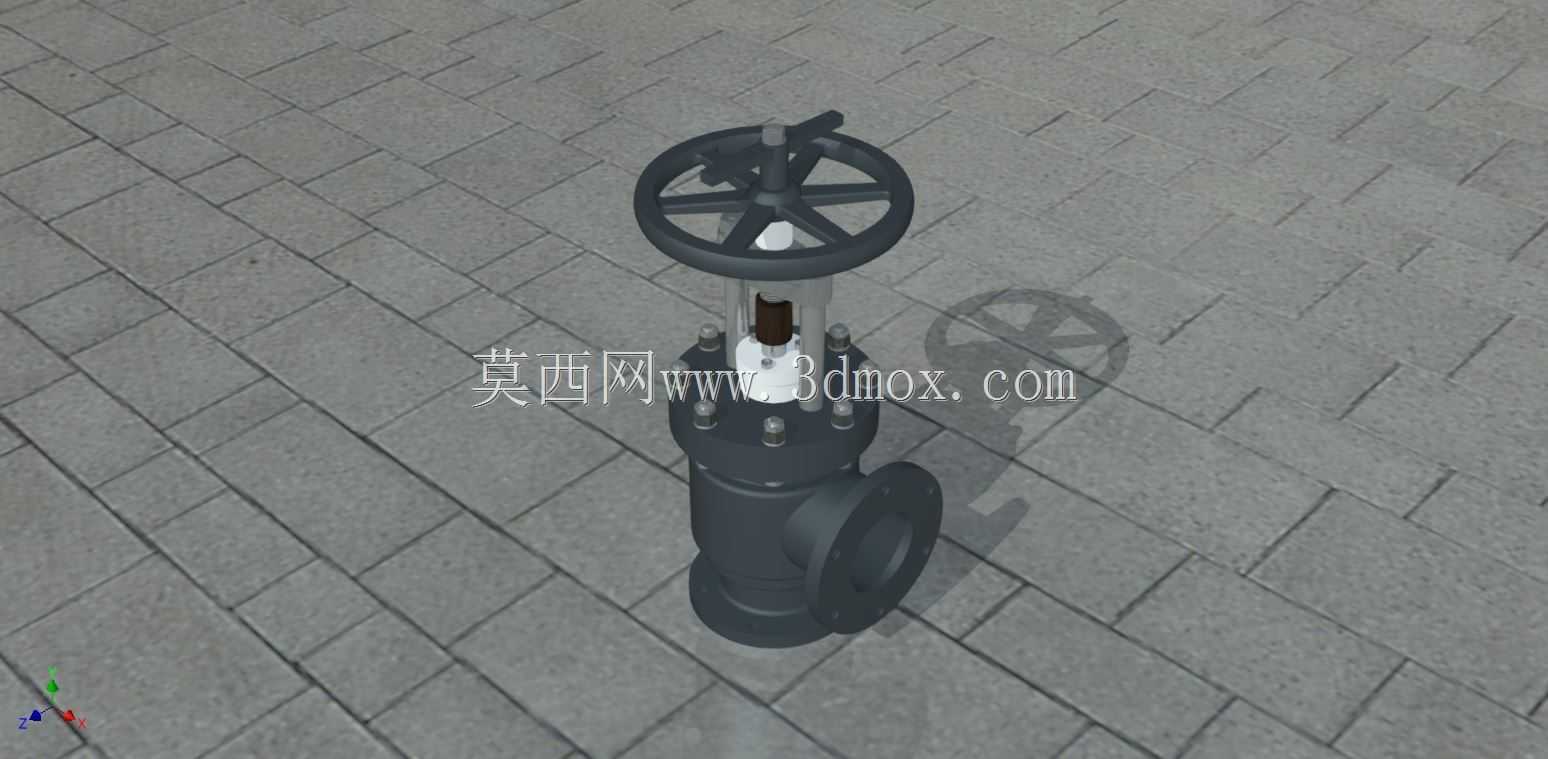

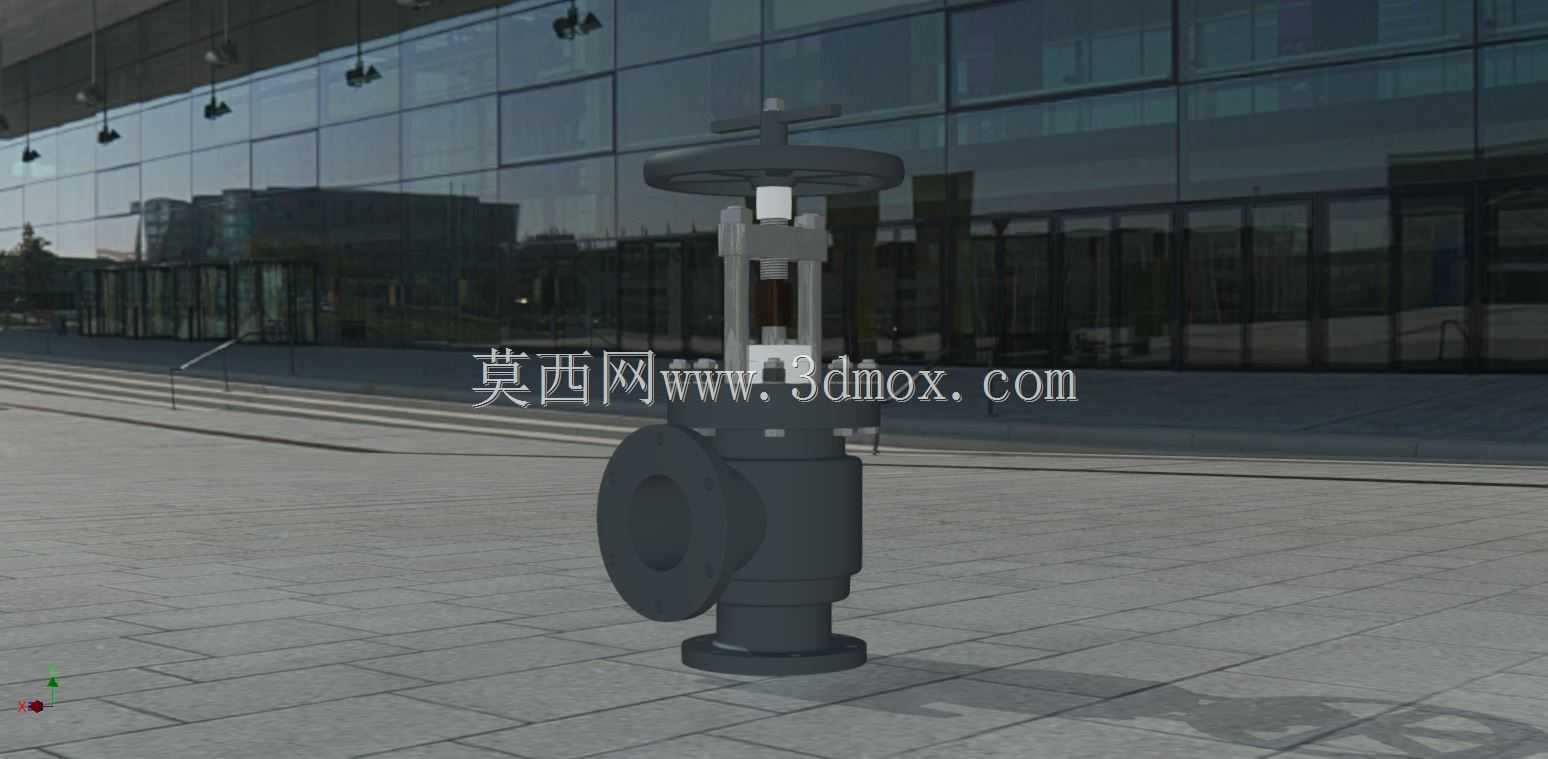

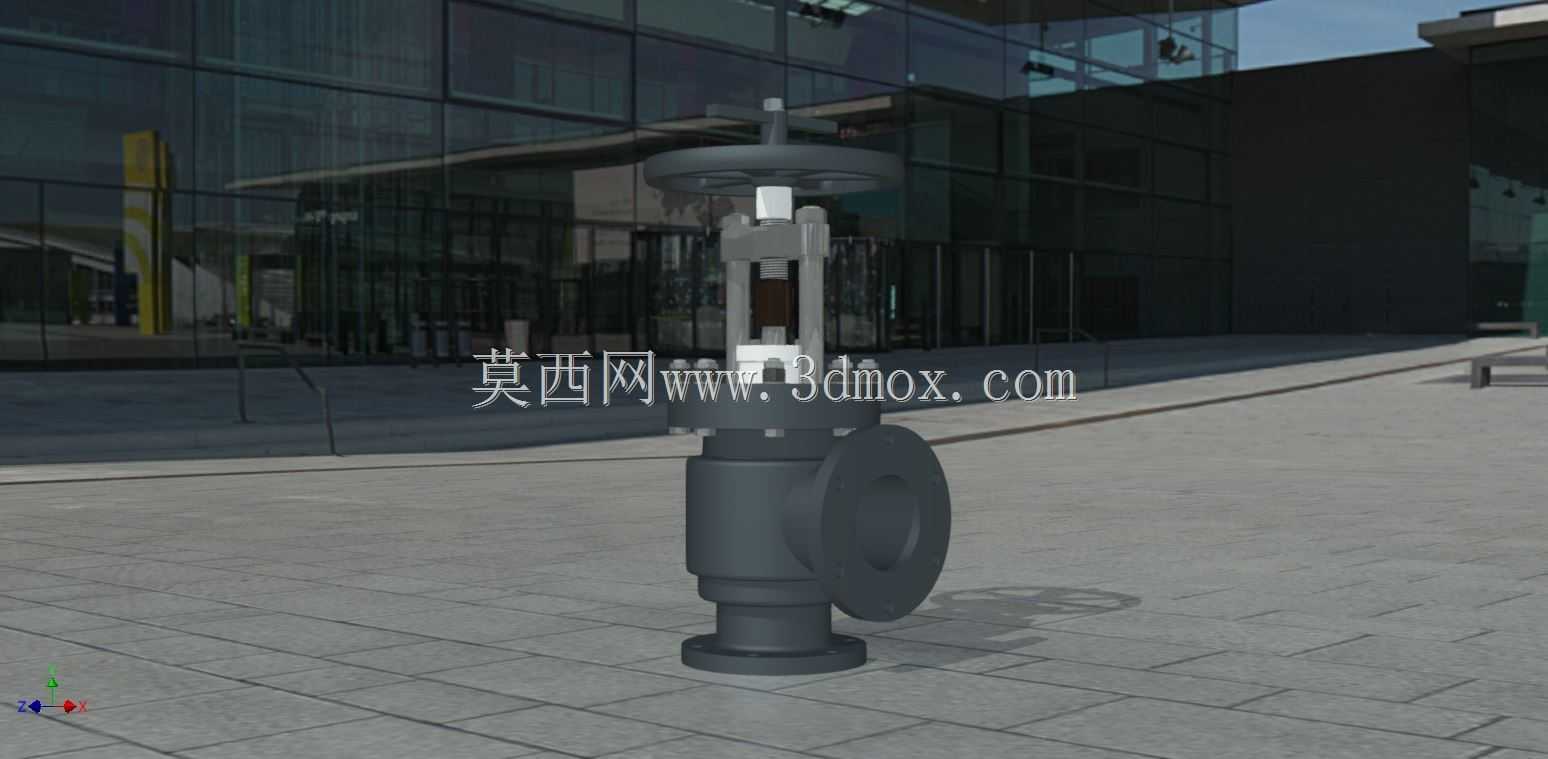

　　在化工、市政给排水、热力输送等工业管路系统中，截止阀是承担介质截断与流量调节功能的核心承压部件，这款ARKS结构的截止阀，在常规直通式截止阀的结构基础上做了适配中等压力工况的优化，可覆盖多数常规工业流体输送场景的使用需求。从实际安装场景来看，这类截止阀通常安装在管路的分支节点、设备进出口位置，用来切断管路内的水、蒸汽、弱腐蚀性油品等介质的流通，相比闸阀，它的密封面在启闭过程中摩擦行程更短，密封可靠性更强，同时具备一定的流量调节能力，适合需要频繁启闭、对截断密封性有要求的管路段。从结构设计逻辑来看，这款阀采用下进上出的流道结构，阀体为一体式铸造成型的侧进直出结构，法兰连接端的密封面做了凸台加工，能匹配对应压力等级的法兰垫片，

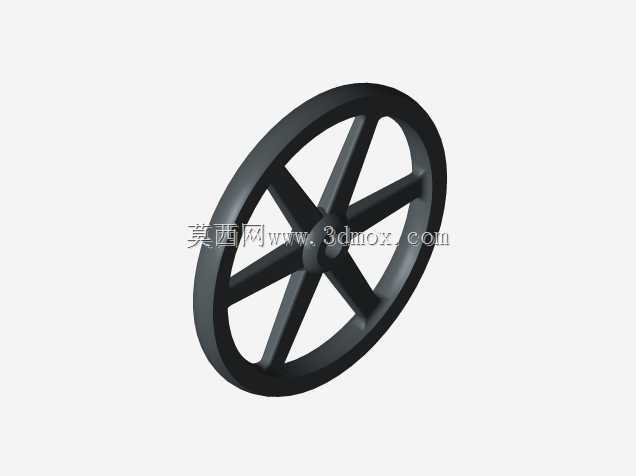

　　安装时可直接与同通径的工业管道法兰对接，不需要额外加工过渡连接件。阀杆部分采用明杆结构设计，手轮转动时阀杆做升降运动，操作人员可以直接通过阀杆伸出的高度判断阀门的开度状态，避免误操作；阀杆与阀盖之间的填料函预留了足够的填料填充空间，可根据输送介质的温度、腐蚀性选择适配的填料，比如输送高温蒸汽时选用石墨填料，输送常温清水时选用橡胶填料，保证阀杆动密封处无泄漏。手轮部分采用轮辐式结构，直径经过扭矩核算，操作人员不需要借助加力杆就能完成额定压力下的启闭操作，手轮与阀杆之间通过方榫连接，传递扭矩可靠，长期使用不会出现打滑问题。在安装边界上，这款阀的整体高度从法兰底部到手轮顶端的尺寸经过紧凑化设计，不会占用过多的管廊垂直空间，

　　阀体侧方的法兰端面到阀杆中轴线的距离也控制在常规同通径截止阀的标准范围内，可直接替换管路中已安装的同参数老旧截止阀，不需要调整原有管路的支撑位置。内部密封副采用锥面密封结构，阀瓣与阀座的密封面经过研磨处理，在全关状态下能实现零泄漏，阀瓣与阀杆之间采用活动连接结构，启闭过程中阀瓣可自动找正密封面，避免因阀杆轻微偏斜导致密封面偏磨，延长阀门的整体使用寿命。在功能特性上，这款阀的流道虽然存在一定的转向，但流道内壁做了圆弧过渡处理，相比直角式截止阀的介质流动阻力更小，能减少管路系统的压力损失，降低输送泵的能耗；阀体底部没有积液腔，输送含少量杂质的介质时也不会出现介质沉积、阀瓣卡涩的问题，日常维护时只需要定期更换填料、检查密封面磨损情况即可，

　　维护成本较低。从建模细节来看，这款阀的各个标准件都做了参数化建模，比如连接螺栓、手轮轮辐、阀杆梯形螺纹的尺寸都符合对应国标要求，在做管路系统整体装配时，可以直接调用该模型进行干涉检查，验证安装空间是否足够，也可以基于该模型做二次修改，调整通径、压力等级参数来适配不同的项目需求。需要注意的是，这类截止阀安装时要保证介质流向与阀体上标注的箭头方向一致，即从阀瓣下方进入、上方流出，否则会导致阀门关闭时承压方向错误，大幅降低密封性能和使用寿命；同时该阀不适合做长期节流使用，若长期处于小开度状态，高速流动的介质会冲蚀密封面，导致密封失效，日常使用时应尽量处于全开或全关状态，需要调节流量时可搭配调节阀使用。
