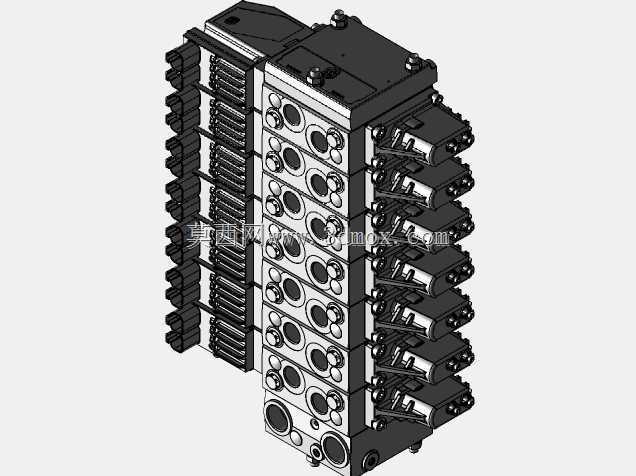

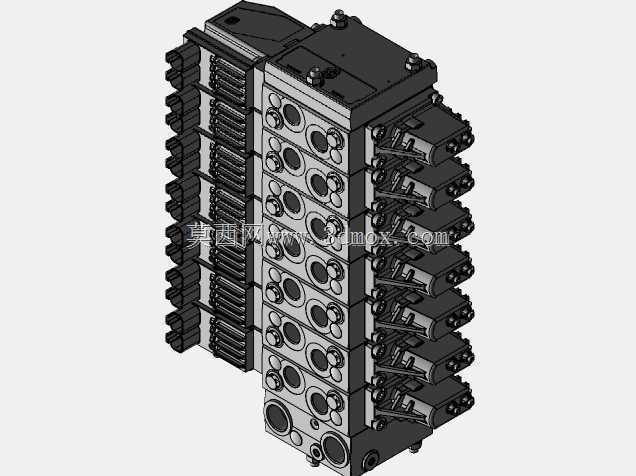

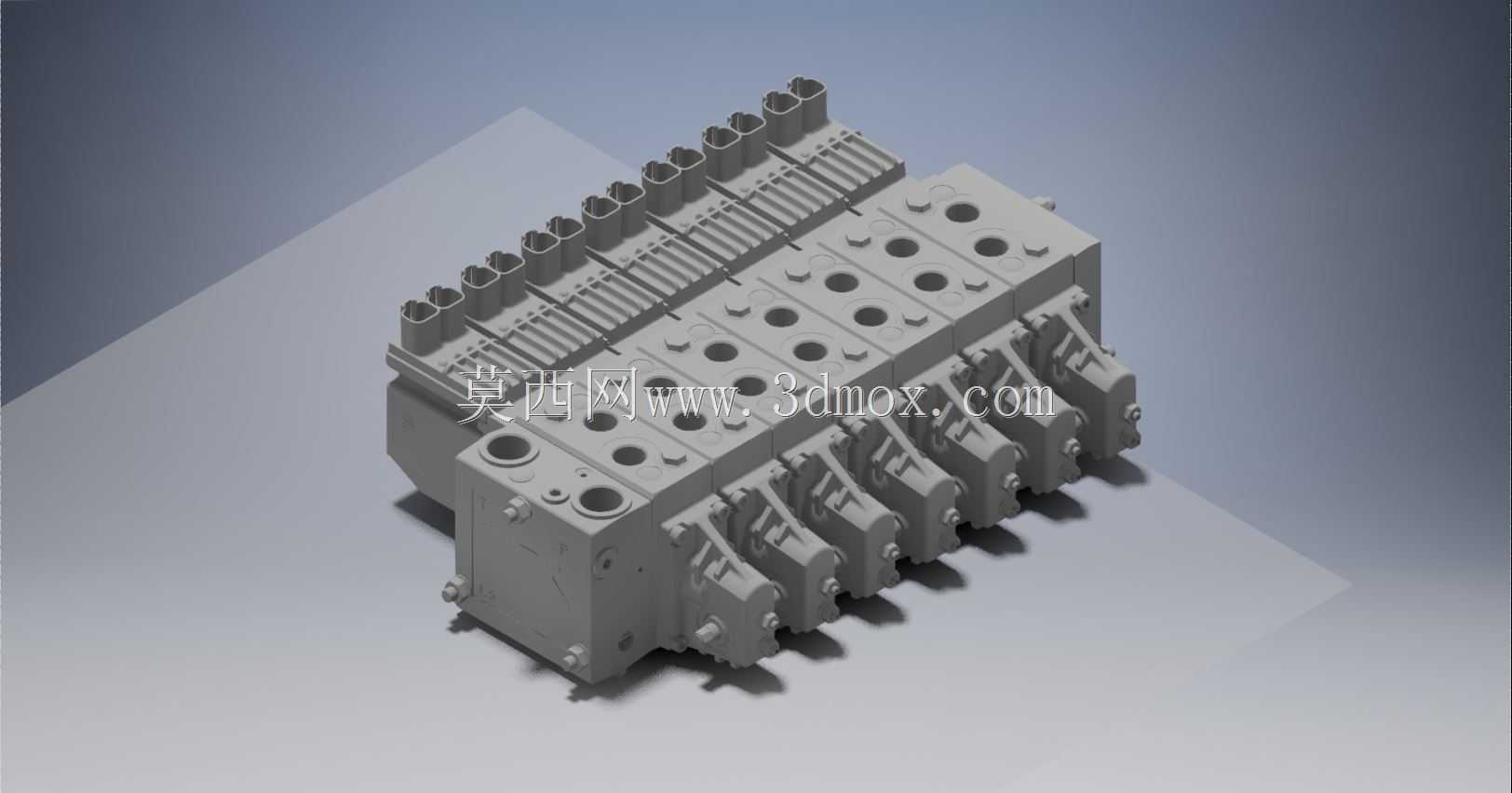

在工程机械、重型装备的液压控制系统里,这类PVG方向阀组是核心的流量与方向控制单元,常见于挖掘机、装载机、高空作业平台、重型农机的液压回路中,负责将液压泵输出的高压油液按照作业指令分配到不同的执行机构,比如动臂油缸、回转马达、行走马达这类终端元件,直接决定了设备动作的响应速度、同步精度与负载适配能力。从结构设计来看,这款阀组采用模块化堆叠式布局,单片阀片可根据实际需要控制的执行机构数量灵活增减,每一片阀对应一路独立的控制回路,进油联与回油联布置在阀组的端部,统一完成压力油输入、回油集流以及过载溢流保护的功能,这种设计的优势在于可以根据不同主机的控制需求快速组合阀片数量,不需要重新开模制作整体阀块,大幅缩短了定制化液压系统的开发周期。
阀组的安装边界需要重点关注,整体为长方体堆叠结构,侧面预留的油口采用标准的公制螺纹连接,每片阀的侧面都布置了工作油口,安装时需要预留足够的管路操作空间,尤其是靠近电控模块的一侧,需要避开强电磁干扰源,同时预留接线插件的插拔空间,顶部的电磁铁驱动模块突出于阀片主体,安装时上方需要预留不小于电磁铁高度的检修空间,方便后期更换故障电磁铁或者调整阀芯行程。从功能特性上,这款阀组支持负载敏感控制,每一路阀芯都可以根据对应执行机构的负载压力实时调整阀口开度,保证多个执行机构同时动作时不会出现负载偏载导致的动作卡顿,比如在挖掘机同时做动臂提升和回转动作时,不会因为动臂负载更大就抢走全部流量,保证复合动作的平顺性。阀芯与阀孔的配合间隙控制在微米级,
加工时需要采用珩磨工艺保证阀孔的圆柱度与表面粗糙度,避免高压下出现内泄过大导致的动作无力、油温升高等问题,阀片之间的密封采用定制的矩形密封圈,密封槽的深度与宽度经过反复校核,保证在35MPa的额定工作压力下不会出现渗漏,同时在反复拆装阀片时密封圈不会被切边损坏。设计这类阀组的三维模型时,首先要确定单片阀的通径规格,根据主机需要的最大流量选择对应的阀芯直径,再根据控制回路的数量确定阀片堆叠的总长度,建模时需要先绘制单片阀的基体特征,再依次加工出油道、阀芯安装孔、密封槽、连接螺栓孔,之后将多片阀按照定位销的位置进行堆叠装配,端部的进油回油联需要单独设计内置的单向阀、溢流阀安装孔位,顶部的电磁铁与阀芯的连接位置需要保证同轴度,
避免阀芯卡滞。在实际选型应用中,需要根据主机的液压系统压力、单路最大流量、控制方式(手动、电控、液控)来匹配对应的阀片参数,比如用于高空作业平台的阀组需要额外增加锁止阀片,保证作业平台在停止动作时不会出现沉降,用于矿山设备的阀组则需要在表面增加防腐镀层,适应高粉尘、高湿度的作业环境。建模过程中需要特别注意油道的走向设计,避免出现锐角油道导致的压力损失过大,同时要保证相邻阀片的油道对接位置完全对齐,错位量不能超过0.1mm,否则会出现节流发热的问题。连接螺栓的排布需要均匀分布在阀片的四个角,按照对角顺序拧紧,拧紧力矩按照螺栓规格严格控制,避免阀片受力不均导致的阀芯卡滞。这款阀组的三维模型完整还原了所有的内部油道、外部安装接口、驱动元件的外形尺寸,可直接用于液压系统的布局干涉检查、管路走向设计,也可以作为液压教学、阀组国产化设计的参考原型,帮助结构设计人员快速完成液压系统的集成设计,减少现场安装时出现的管路干涉、操作空间不足等问题。
