ZETOR拖拉机前端推铲坡道作业装置

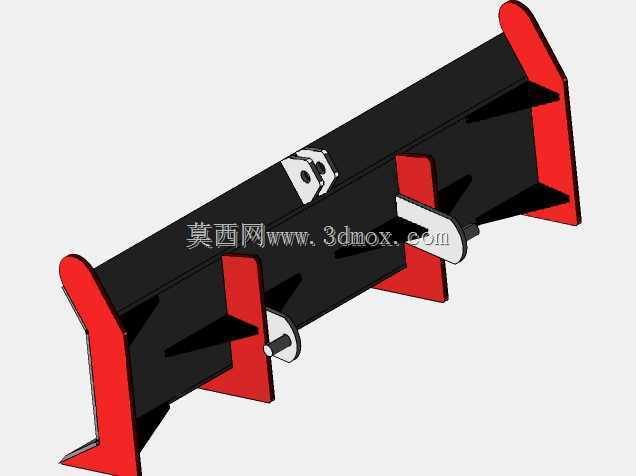

　　该装置为适配ZETOR系列拖拉机的前端作业挂接部件，主要用于农田整理、牧场清障、小型土方推移、粮堆摊平这类需要前端推刮作业的场景，在丘陵坡地作业时，可借助自身结构形成临时坡道支撑，辅助拖拉机完成小坡度地形的作业衔接，也可在场地转运时作为小型机具的上下搭接坡道使用。从结构设计来看，主体采用长箱型梁作为主承载框架，梁体内部间隔布置三角形加强筋板，筋板沿推铲受力方向垂直焊接在主梁内侧，避免推铲作业时受侧向载荷出现主梁弯折，两端的红色立板既是推铲作业的侧挡结构，防止推移物料从两侧溢散，同时也是挂接对位的定位基准，立板上预留的销轴孔位与拖拉机前端挂接架的销轴尺寸完全匹配，安装时无需额外打孔改制，直接对位穿入锁销即可完成固定。

　　主梁上分布的三个白色挂接座，分别对应不同作业附件的安装接口，中间的挂接座用于连接液压驱动的快换接头，两侧的挂接座可加装刮平齿、破冰齿这类可选作业附件，挂接座的孔位公差控制在0.1mm以内，保证附件安装后无旷量，作业时不会出现异响或偏摆。装置的外形长度适配ZETOR系列拖拉机的前端轮距，安装后两侧不会超出拖拉机轮胎的外边缘，避免在窄幅田埂作业时刮蹭两侧作物或田埂壁，安装后的前端突出距离控制在拖拉机前桥承载的安全范围内，不会因为前端负载过大导致前桥过载损坏，同时装置的最低离地间隙保留了足够的通过性，在非作业状态下行驶时不会刮蹭路面凸起。设计过程中优先考虑了作业受力的传递路径，推铲作业时的正面冲击力通过侧立板直接传递到主梁，

　　再通过主梁上的三个挂接座分散传递到拖拉机前端挂接架，避免应力集中在单个连接点导致结构开裂，所有焊接位置都做了坡口处理，焊后打磨平整消除应力集中点，红色涂装部分为耐磨防护层，在推刮硬质物料时可减少主体结构的磨损，磨损后可单独补涂防护层无需更换主体结构。实际作业中，该装置可替代传统的固定式推铲，在需要临时搭接坡道的场景下，无需额外携带坡道工装，直接将装置下放至合适角度即可作为坡道使用，比如转运小型手扶农机、田间取样设备时，可借助该装置完成设备的上下车搭接，减少额外辅助工具的携带需求。主梁底部的刃口部分采用高强度耐磨钢材制作，刃口角度打磨至30度，既保证推刮硬质土层时的切入能力，也避免刃口过薄遇到石块时出现崩口，

　　刃口通过螺栓固定在主梁底部，磨损后可单独更换刃口条，无需整体更换主梁结构，降低后期维护成本。两侧立板的外翻角度经过反复校核，推刮松散物料时可将物料向中间收拢，提高单次推刮的作业效率，不会出现物料从两侧持续漏出导致重复作业的情况，立板的高度适配常见的农田作业推刮深度，不会因为立板过高导致作业时前端负载过大，也不会因为立板过低无法收拢足够的物料。挂接锁止结构采用弹性销配合保险卡的设计，安装到位后保险卡自动卡入销轴的卡槽内，作业过程中不会因为振动导致销轴脱出，拆卸时只需拨开保险卡即可拔出销轴，单人即可完成装置的拆装，无需额外辅助人员。
