农用拖车单线液压紧急制动装置结构设计

　　这套制动结构主要适配农用拖拉机拖挂作业场景，针对丘陵、山地地块转运作业时，拖车脱钩、主车制动失效等突发工况设计，核心作用是在主挂连接异常时快速触发拖车自主制动，避免溜车、脱挂滑行引发的作业事故。在实际农机作业场景里，不少散户机手会自行改装拖斗拉运农资、农产品，山地地块坡度大、路面坑洼多，传统的机械式制动拉索容易因为颠簸出现卡滞、脱落，一旦主车和拖车连接的牵引销脱开，拖车失去制动力很容易顺着坡下滑，这套结构就是针对这类痛点做的液压式应急制动方案。

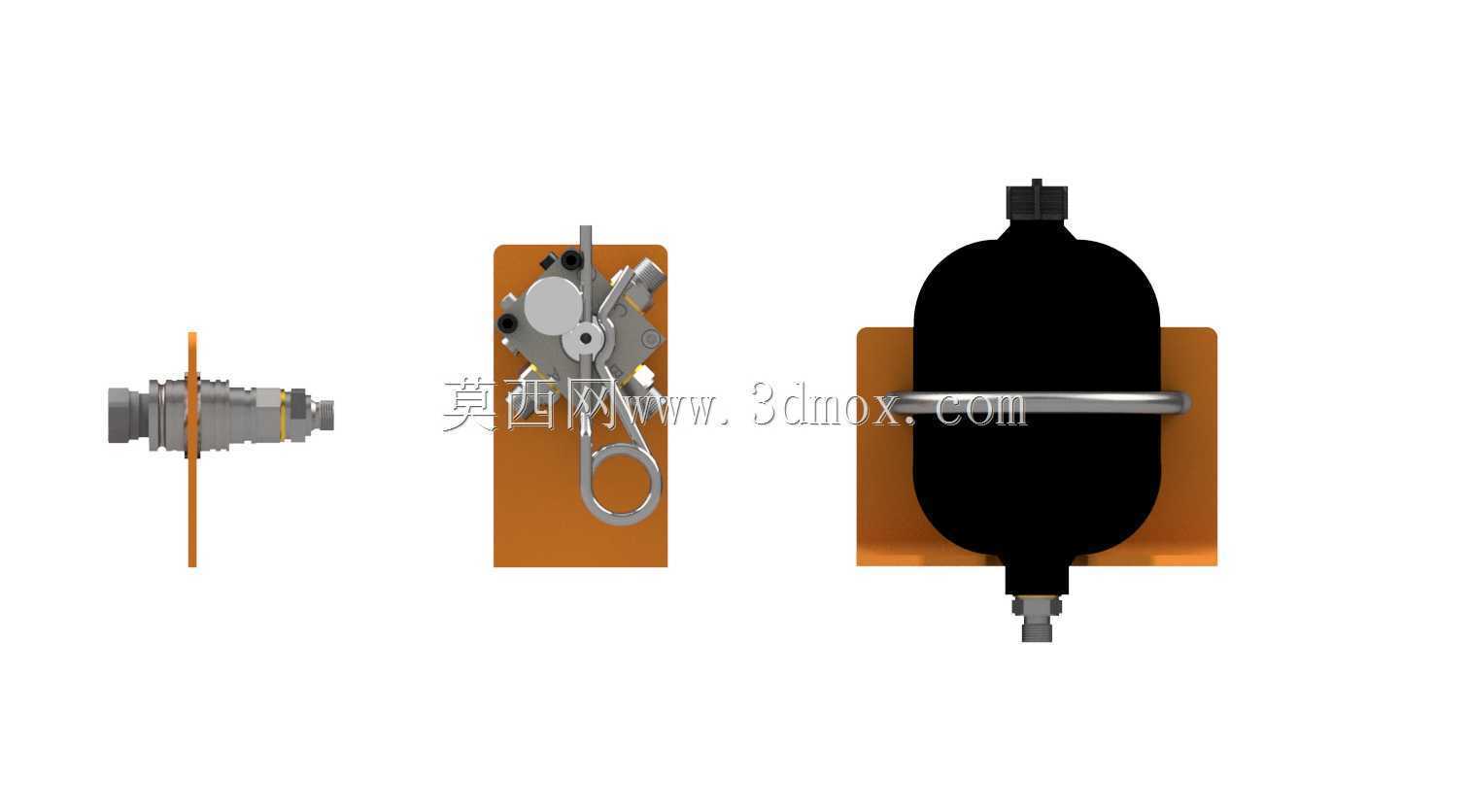

　　从功能逻辑上看，整套结构依靠液压管路的压力变化触发制动动作，罐体部分作为蓄能腔体，日常作业时通过主车的液压输出保持腔体内的压力稳定，当牵引连接异常断开时，连接主车的控制管路失压，腔体内储存的压力会快速释放，推动制动回路的柱塞动作，直接给拖车的制动轮缸输出制动力，不需要额外的电控信号或者机械拉索触发，可靠性比传统结构高很多。接口部分做了多规格适配，预留了不同标准的锥面密封接口，适配市面上常见的农用液压软管规格，不需要机手额外改装接头就能直接对接现有拖车的液压管路，安装板的开孔尺寸做了通用化设计，能适配6mm到20mm不同厚度的拖车车架安装板，不管是原厂拖斗还是自行焊接的改装拖斗，都能找到合适的安装固定位置。

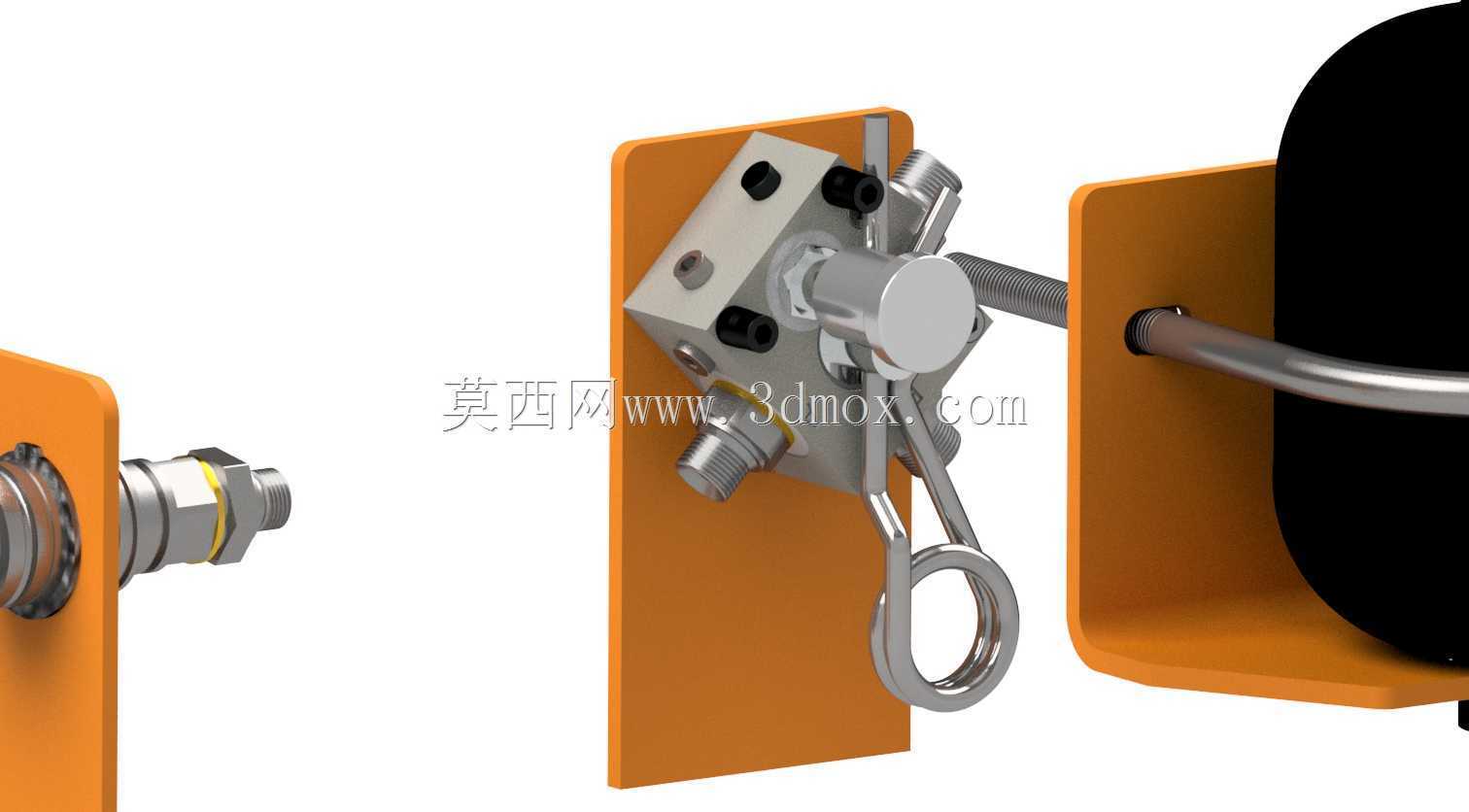

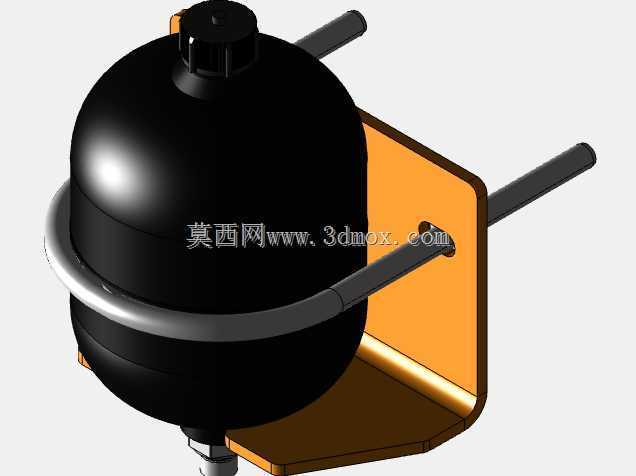

　　设计过程中优先考虑了农机作业的恶劣工况，罐体采用圆弧过渡的球形结构，相比方形结构能承受更高的液压冲击，田间作业时路面颠簸带来的液压脉冲不会造成罐体焊缝开裂，外部的环形箍带配合L型安装支架，把罐体牢牢固定在车架侧面，不会因为长时间颠簸出现松动移位。支架的折边做了加强处理，安装孔位预留了足够的调节余量，现场安装时可以根据车架的实际宽度调整固定位置，不需要重新打孔切割。管路接口的角度做了优化，出口角度设置为45度锥面，既能保证管路连接的密封性能，也能避免软管弯折角度过大造成的通流面积减小，保证制动触发时压力传递的响应速度。紧急触发的钢索连接端做了万向钩夹设计，哪怕牵引销脱开时拖车和主车出现角度偏移，钩夹也能顺利脱开触发制动，不会因为卡滞导致制动失效。

　　安装边界上，整套结构的横向、纵向尺寸都做了紧凑化处理，安装在拖车车架侧面时不会超出拖车的整体宽度，不会影响田间作业时的通过性，不会和轮胎、悬挂部件出现运动干涉。罐体顶部的加注口做了密封防护设计，田间作业时的灰尘、泥水不会进入腔体内部，避免液压油污染造成的阀件卡滞。整套结构的所有液压接口都采用硬密封配合，不需要额外的密封垫就能保证高压下不渗漏，减少日常维护的工作量，适合农机作业时缺乏专业维护条件的使用场景。在实际选型匹配时，只需要根据拖车的总重量匹配对应容积的蓄能腔体，对接好进出油管路和应急触发钢索，就能完成整套制动系统的加装，不需要对拖车原有制动结构做大规模改动，适配性很强。
