110KW畜禽饲料加工锤式粉碎设备结构

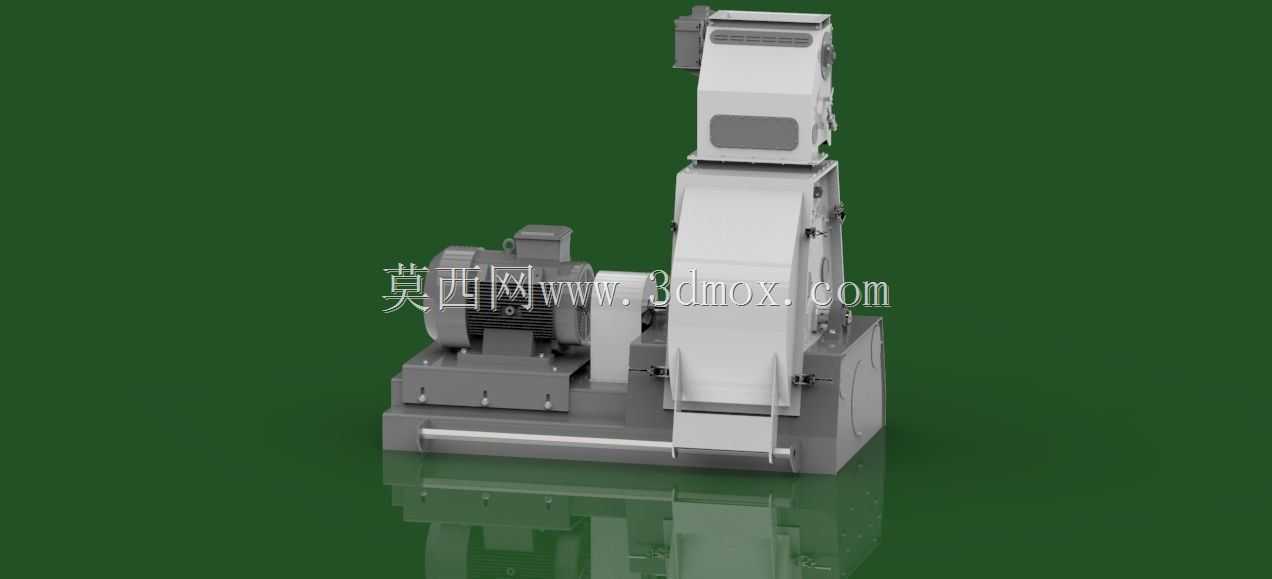

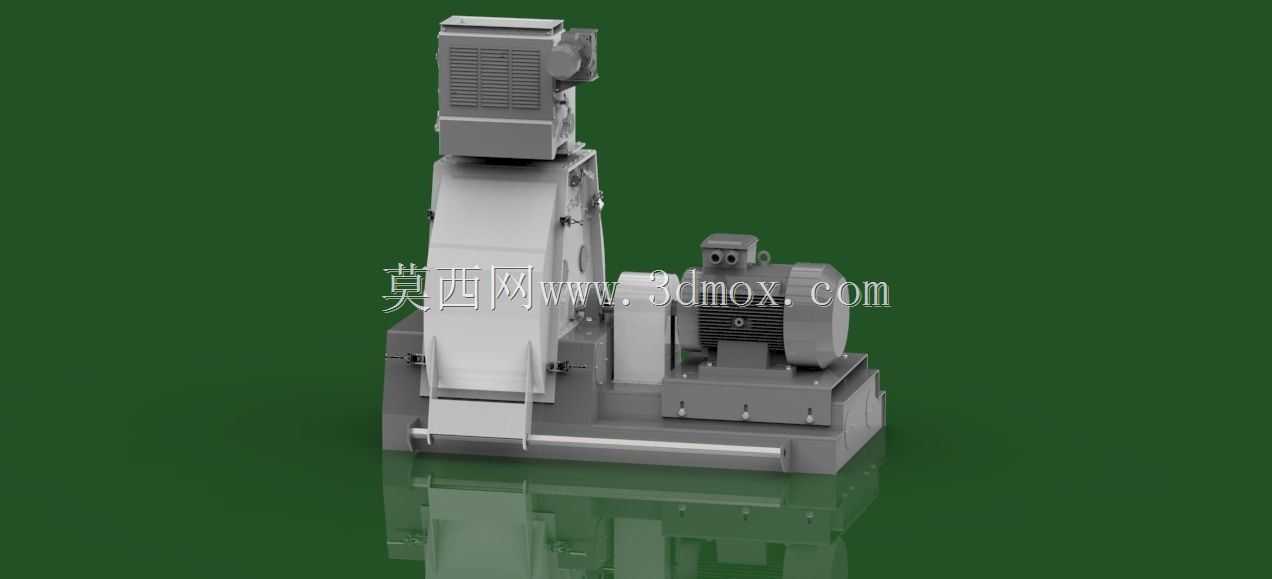

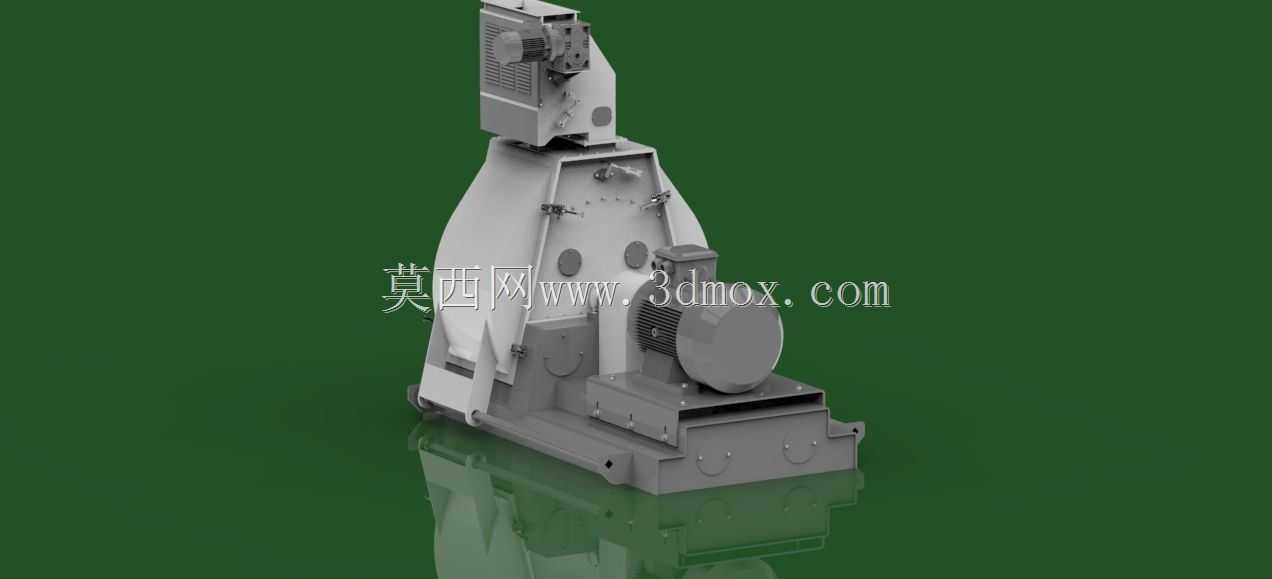

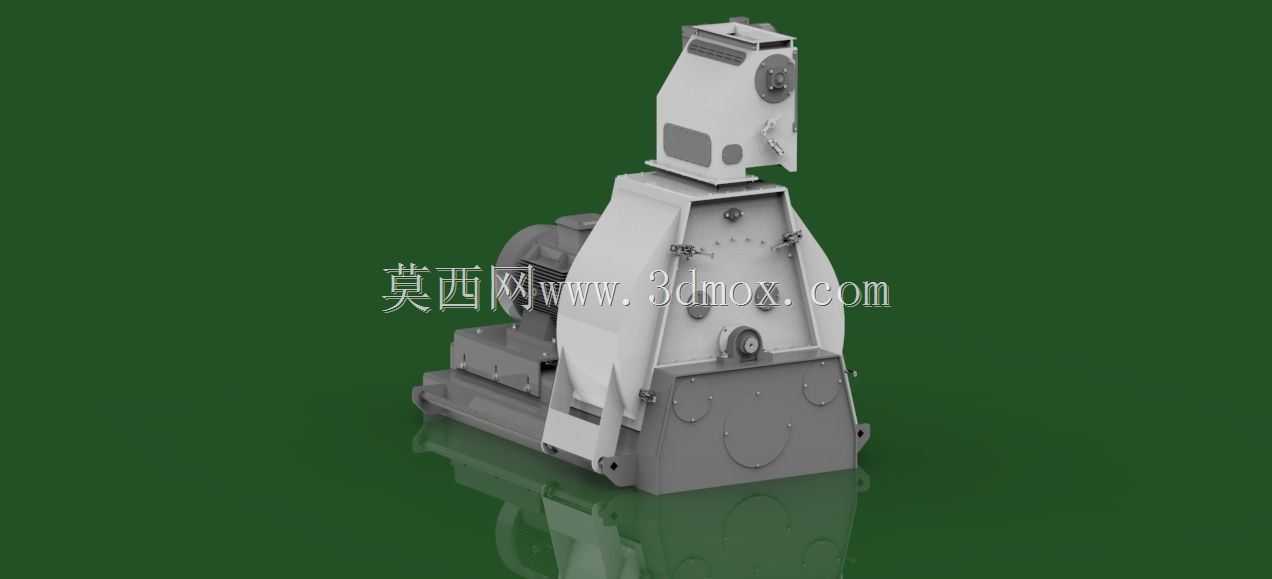

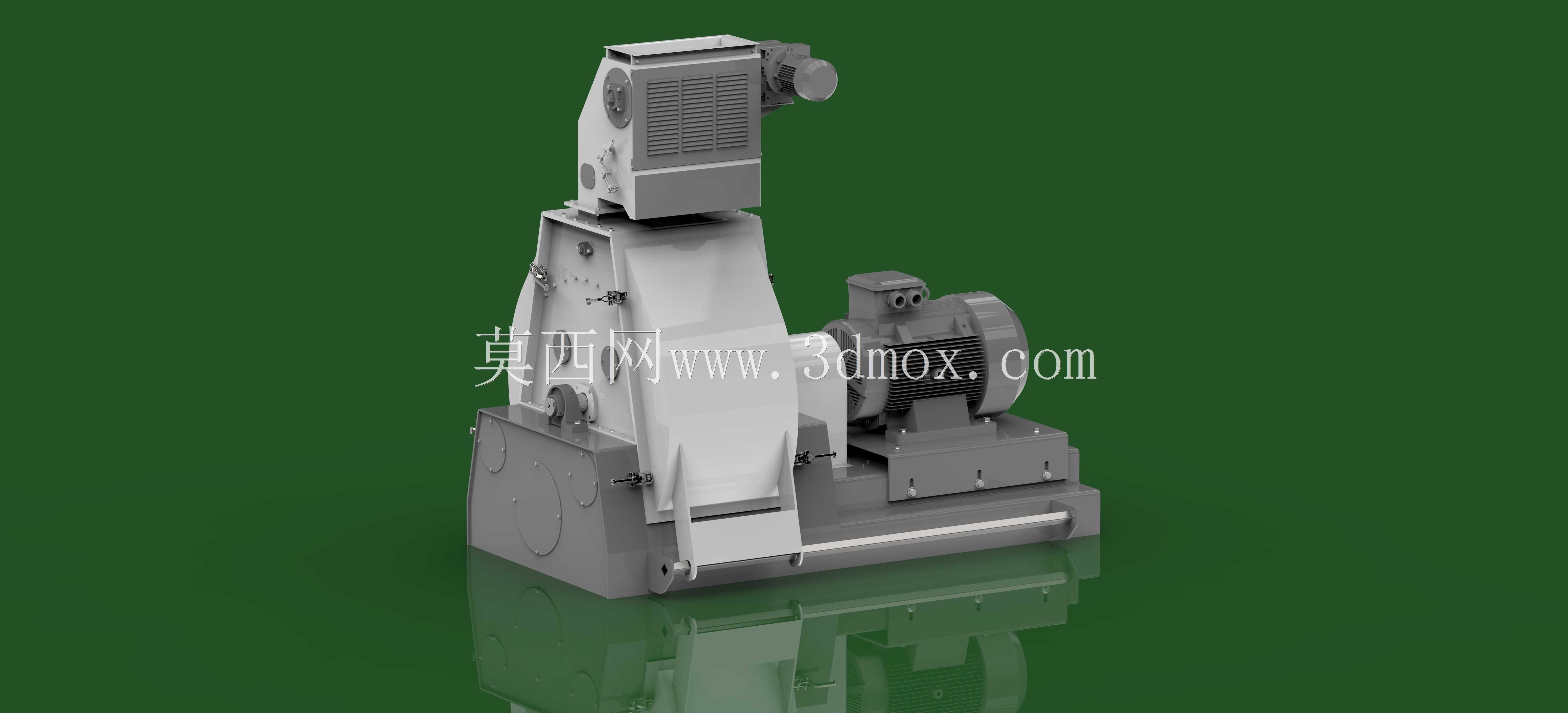

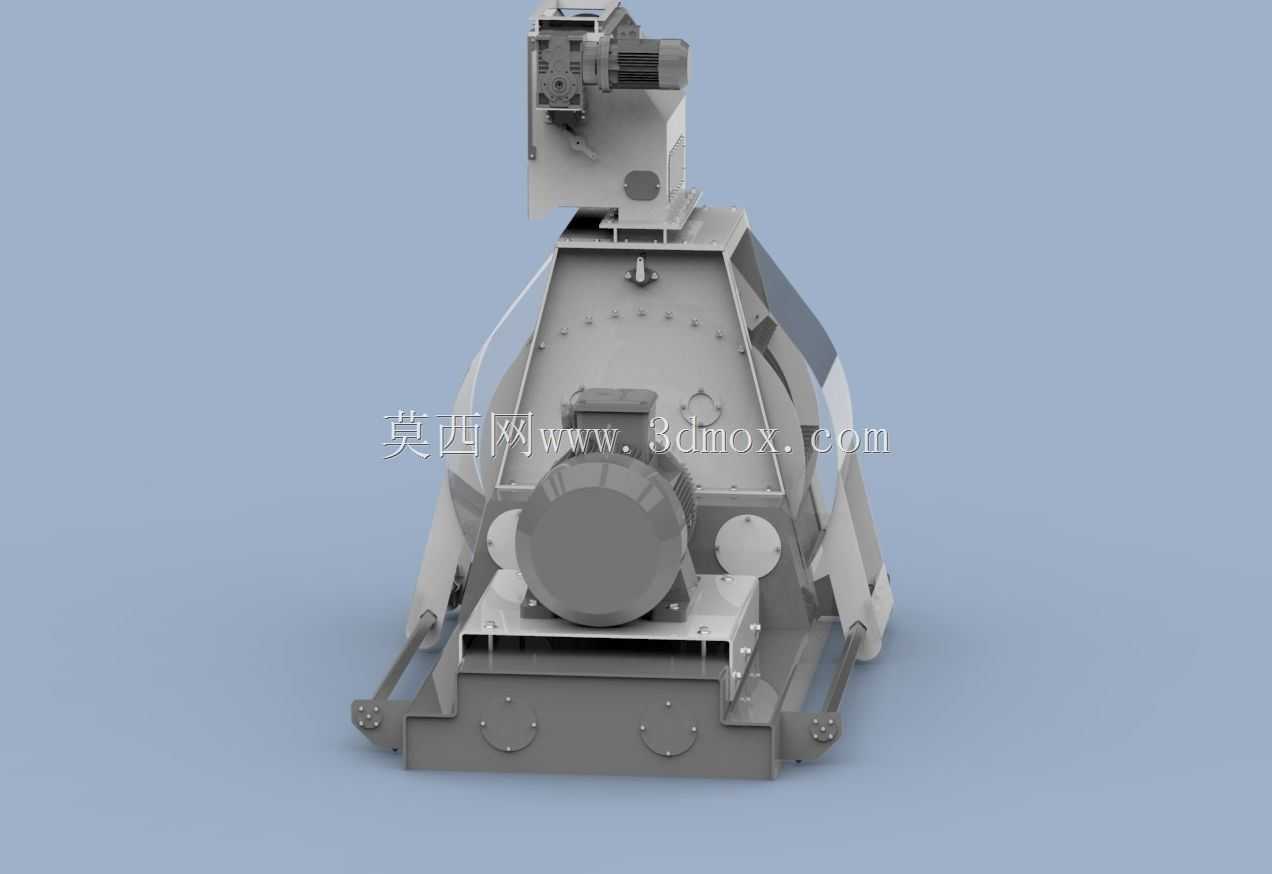

　　在规模化畜禽养殖饲料生产工段中，原料粉碎是决定饲料成品消化率、混合均匀度的核心前置工序，这款配套110KW驱动电机的锤式粉碎设备，主要针对玉米、豆粕、麸皮等谷物类饲料原料，以及部分秸秆类粗饲料进行中细碎加工，单小时处理量可适配7吨级连续生产线的进料节拍，能直接对接前端原料清理输送线与后端配料混合工段，无需额外增设中转缓存料仓即可完成连续化作业。从结构布局来看，设备采用分体式基座设计，粉碎主机与驱动电机分别安装在同一焊接机架的两个独立安装位上，机架底部预留了二次灌浆的地脚螺栓孔位，安装时可根据车间地面平整度调整垫铁高度，保证主机主轴与电机输出轴的同轴度误差控制在0.1mm以内，避免皮带传动过程中出现偏磨、振动超差的问题。

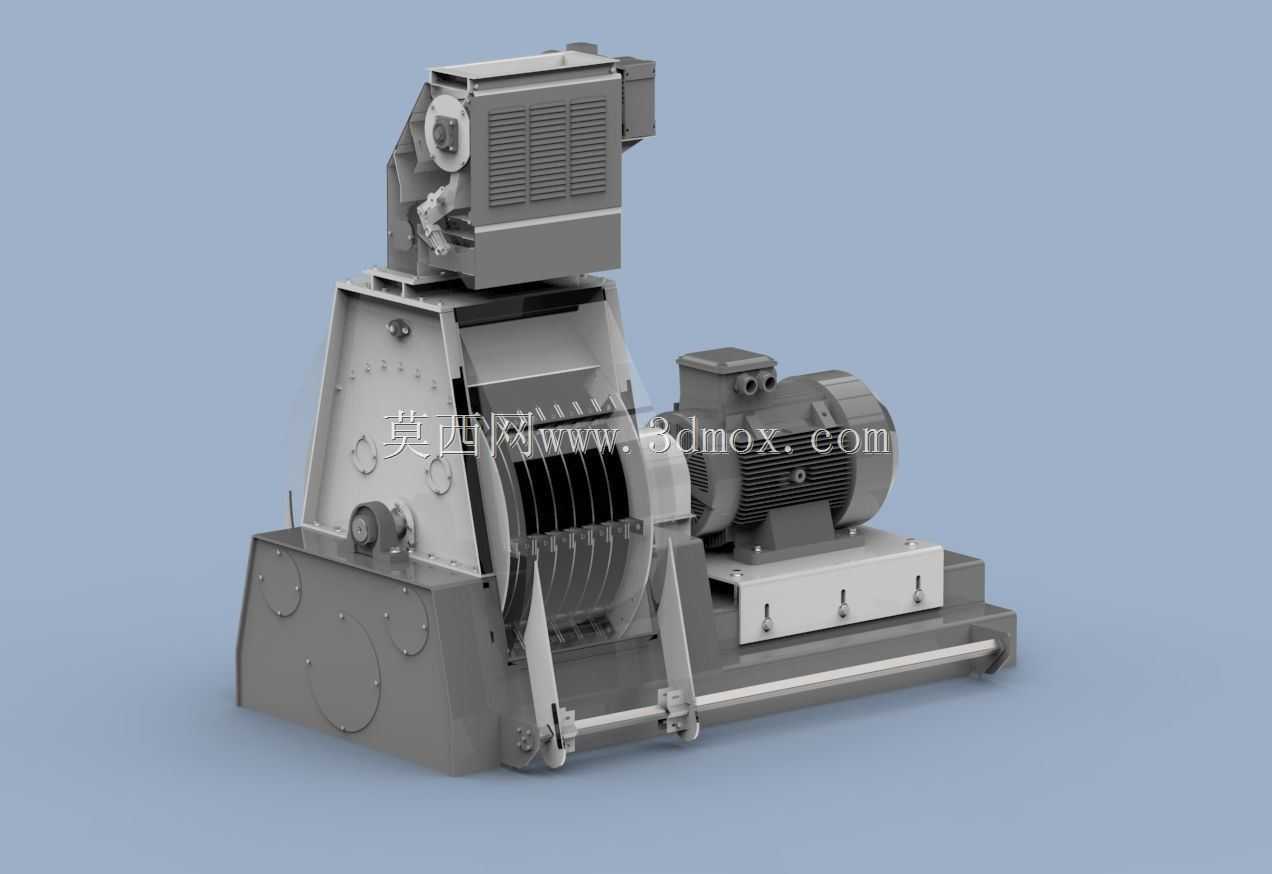

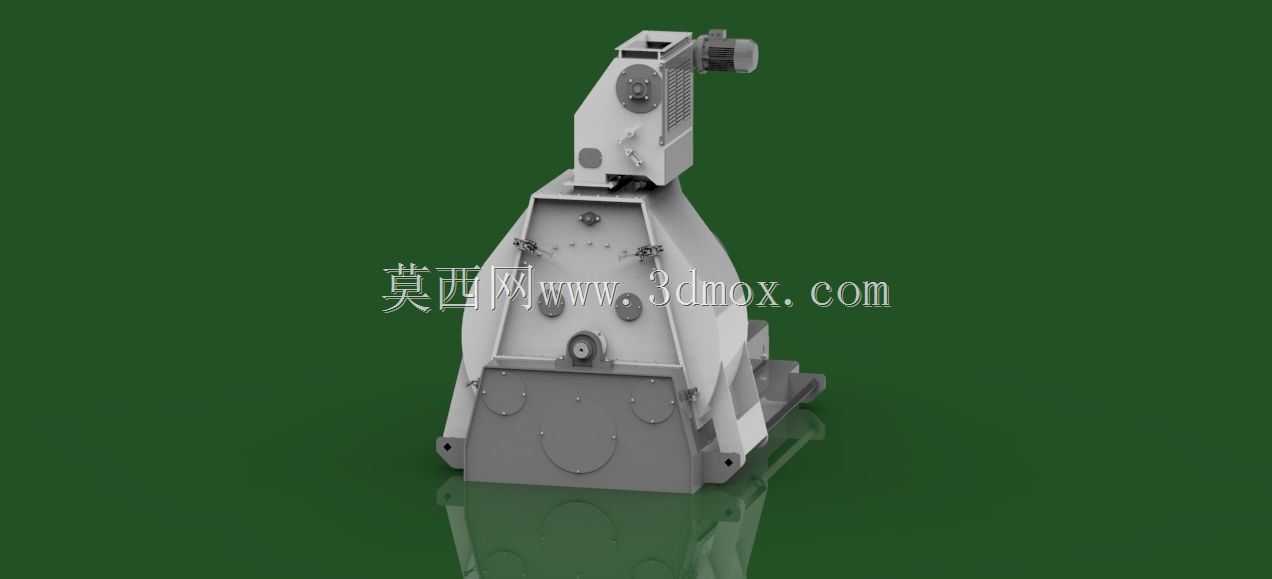

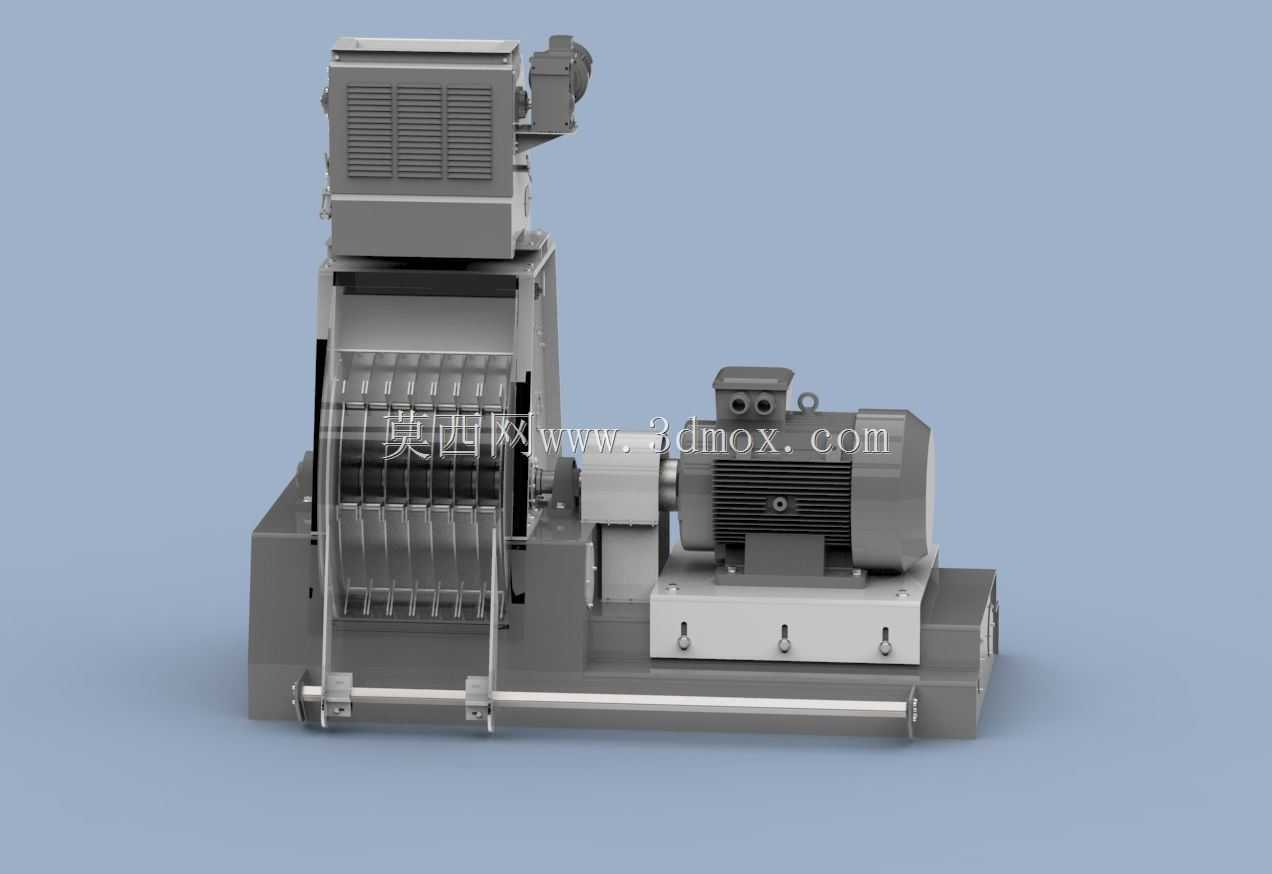

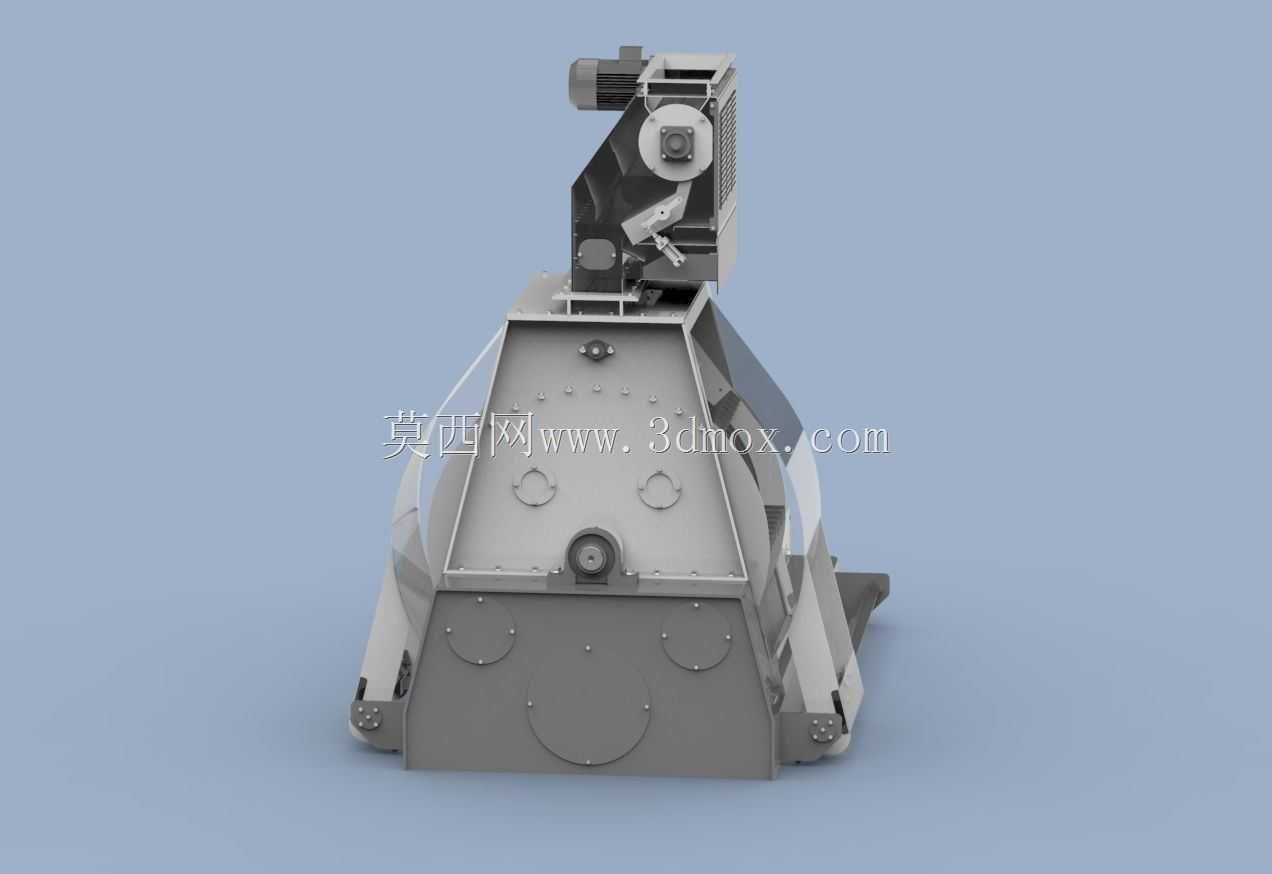

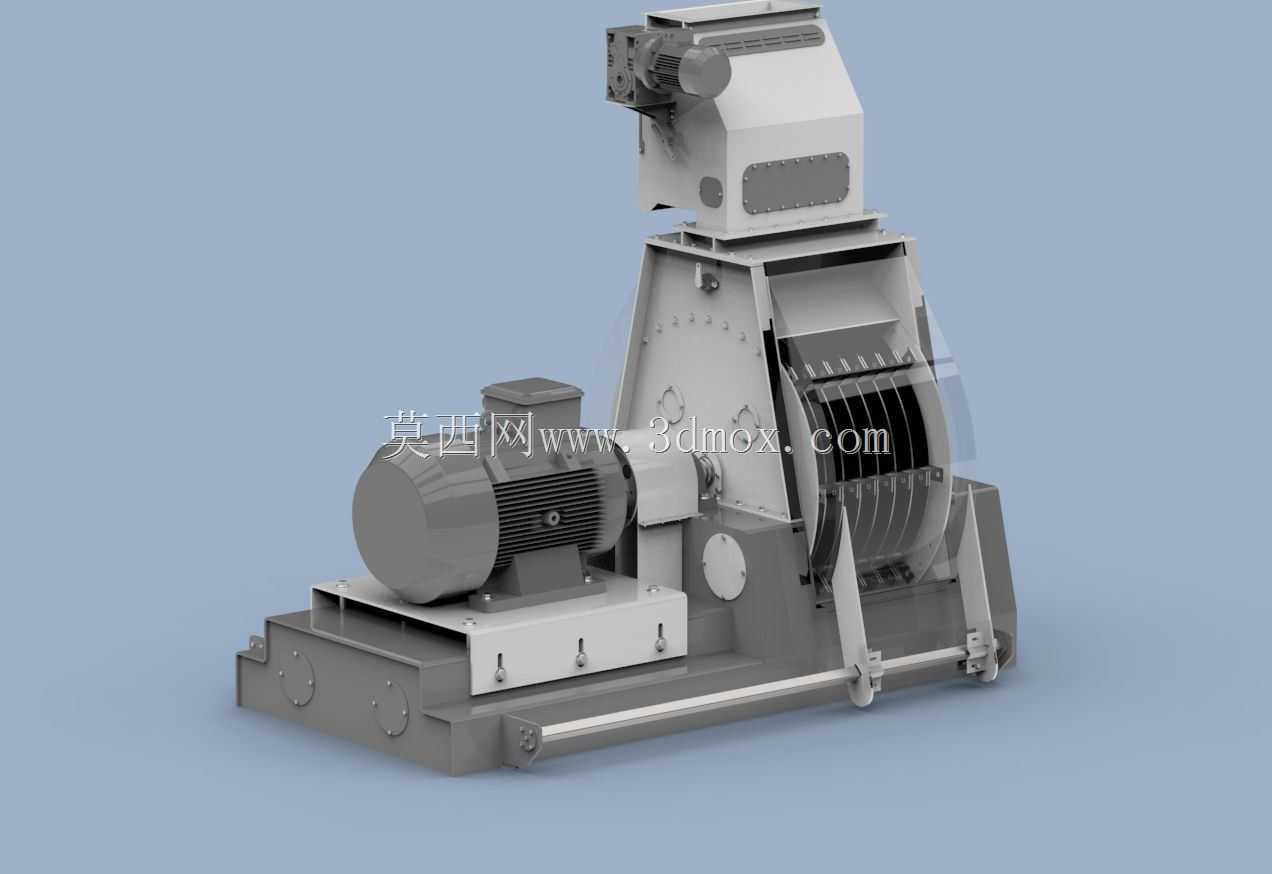

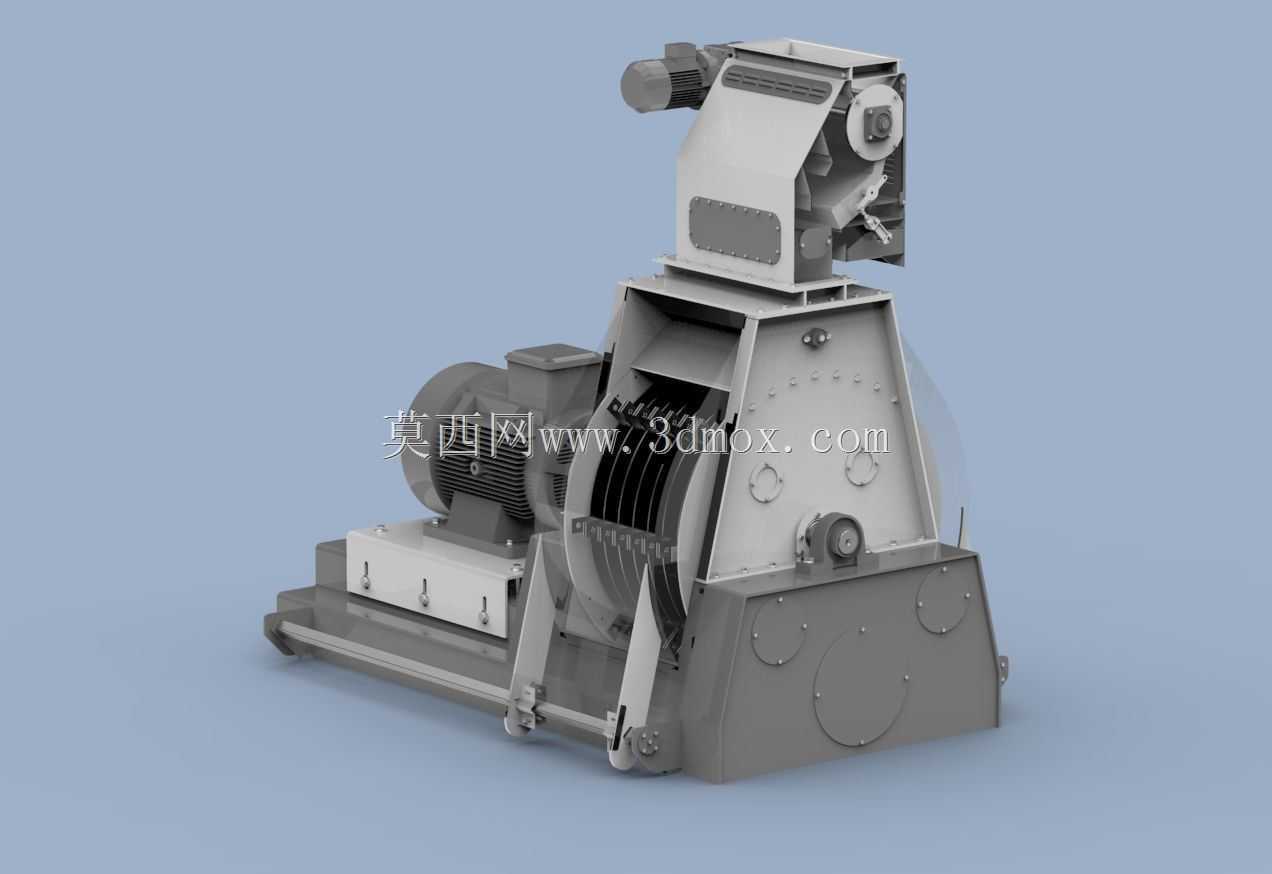

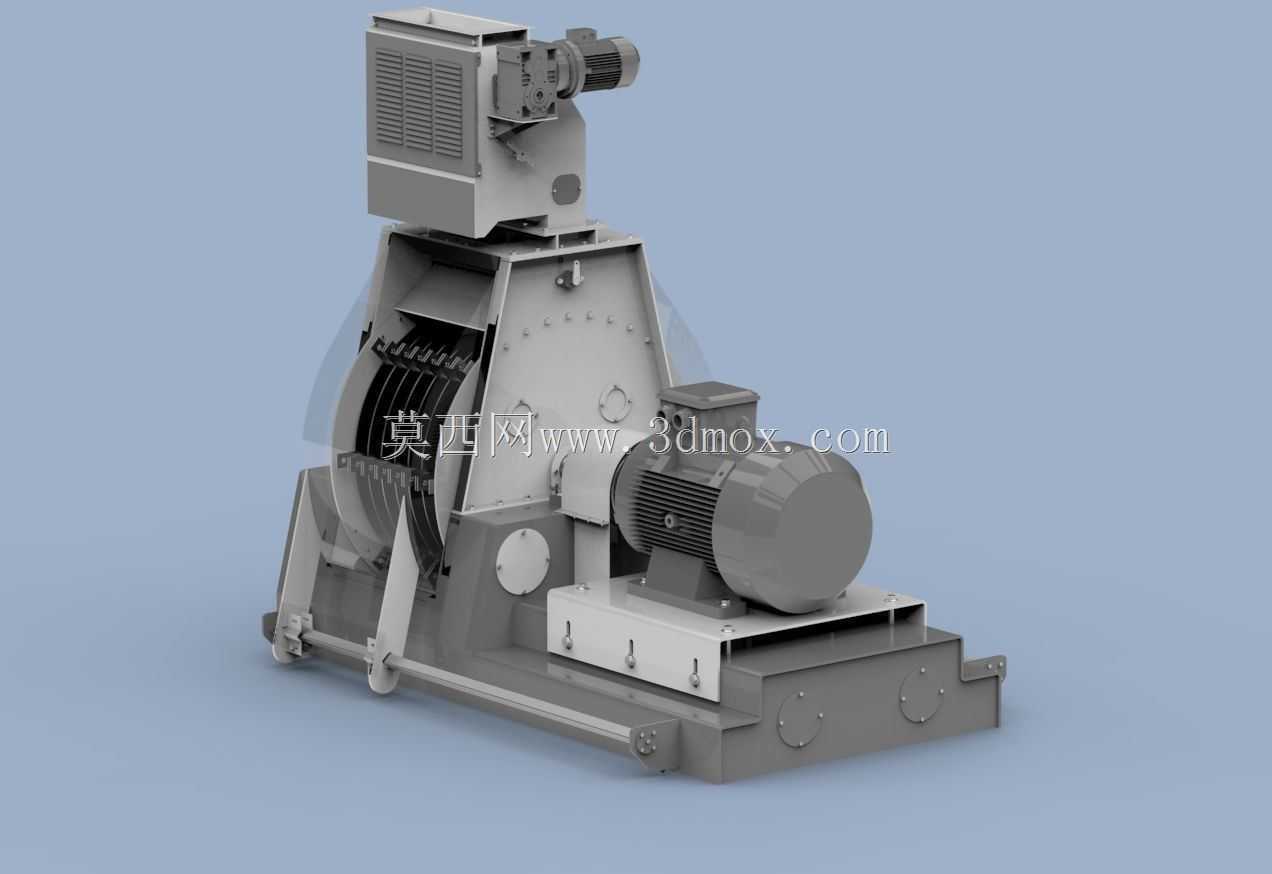

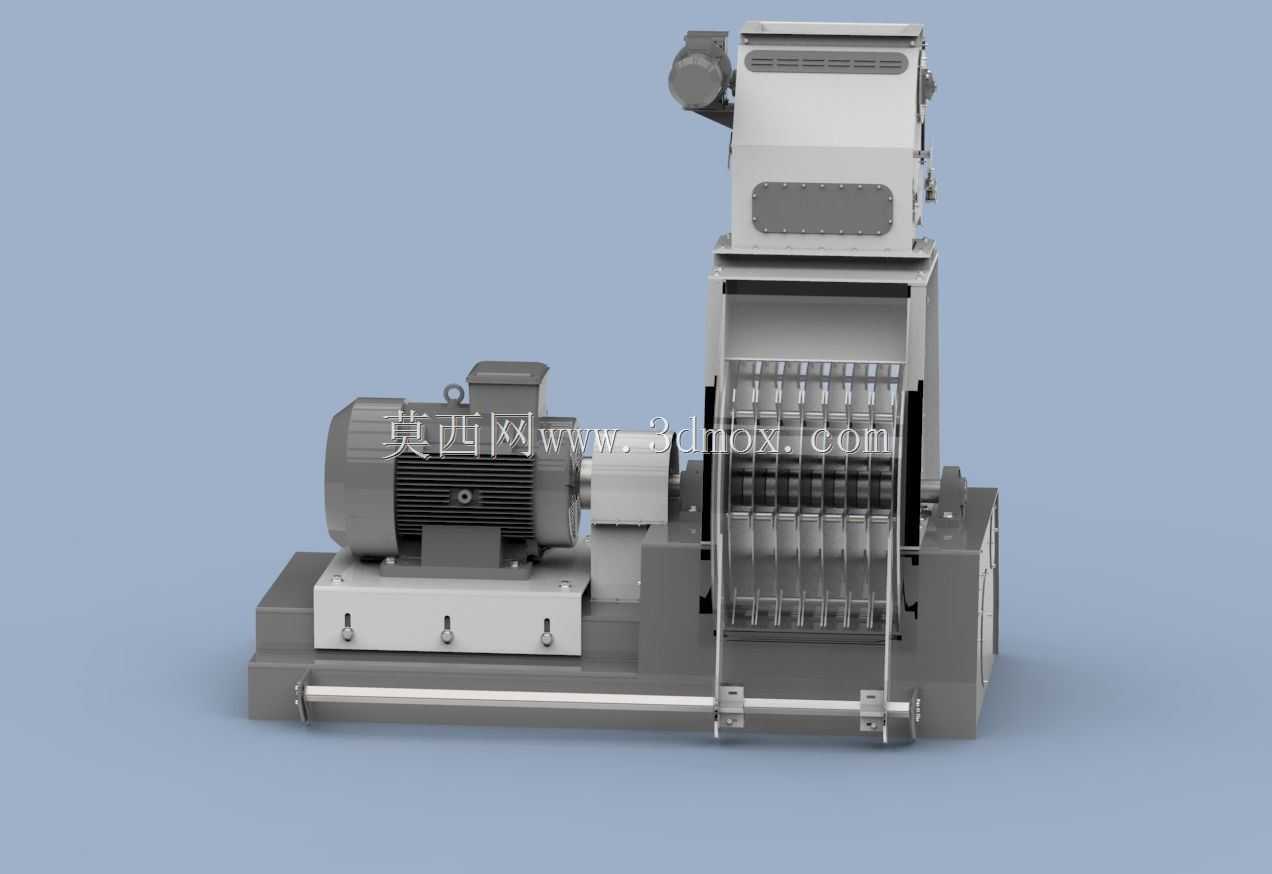

　　主机腔体采用上下分体式厚钢板焊接结构，内壁铺设可更换的耐磨衬板，当衬板磨损量超过原始厚度的30%时可直接拆卸更换，无需整体更换腔体外壳，大幅降低长期运维的配件成本。腔体内部的转子组件做了动平衡校准，锤片通过销轴铰接在转子盘的预留安装位上，可根据待粉碎物料的硬度、粒径要求调整锤片的伸出长度与排布密度，针对高纤维的秸秆类物料可适当减小锤片间隙，提升搓揉粉碎效果，针对谷物类硬脆性物料则可放大间隙，提升单位时间内的过料效率。设备进料口设置在腔体上部侧方，采用斜向导料槽结构，可避免物料进料时直接冲击锤片端部造成的异常磨损，同时导料槽末端设置有可调节的挡料板，能根据进料量大小调整进料开度，防止腔体内物料过多出现堵料闷车的问题。

　　出料端设置在腔体下部，可直接对接负压风送系统或者螺旋输送机，粉碎完成的合格粒径物料通过筛网孔排出，筛网采用快拆式压条固定，更换不同孔径筛网即可调整成品物料的粒度范围，适配不同生长阶段畜禽的饲料粒度要求，比如雏禽饲料需要更小的粉碎粒径，可更换孔径1-2mm的筛网，育成期畜禽饲料则可更换3-5mm孔径筛网提升产能。驱动端采用窄V带传动结构，电机滑轨上设置有张紧调节螺栓，可根据皮带磨损情况实时调整张紧度，相比联轴器直连结构，皮带传动可在物料进入硬物出现卡滞时起到过载缓冲作用，避免硬冲击直接传递到电机输出轴造成绕组损伤。整机的外形尺寸充分考虑了标准饲料车间的层高与设备排布间距，主机顶部最高点距离安装基准面的高度控制在2.2米以内，

　　可适配常规3米层高的生产车间安装需求，设备左右两侧预留了不小于800mm的检修操作空间，方便日常运维时更换锤片、筛网以及检查轴承温升情况。建模过程中对所有易损件都做了独立的零件建模与装配约束，转子组件、轴承座、密封件、皮带轮等部件都保留了完整的装配关系，可直接用于设备的虚拟装配校验、干涉检查，也可作为同类型设备改型设计的基础参考框架，在调整产能、适配不同功率电机时，可直接在现有模型基础上调整腔体容积、转子直径、锤片数量等参数，减少重复建模的工作量。设备的润滑点都做了明确的结构标识，主轴两端的轴承座采用油脂润滑结构，预留了注油嘴的安装位置，日常运维时可直接通过外部注油枪完成润滑保养，无需拆解轴承端盖。腔体上部设置有可开启的检修门，检修门与腔体之间设置有密封胶条，避免粉碎过程中出现粉尘外溢，检修门配备安全联锁开关，只有当检修门完全锁闭时设备才能启动，防止运维过程中出现误启动的安全隐患。
