交流稳压器用L型定位压紧夹具结构

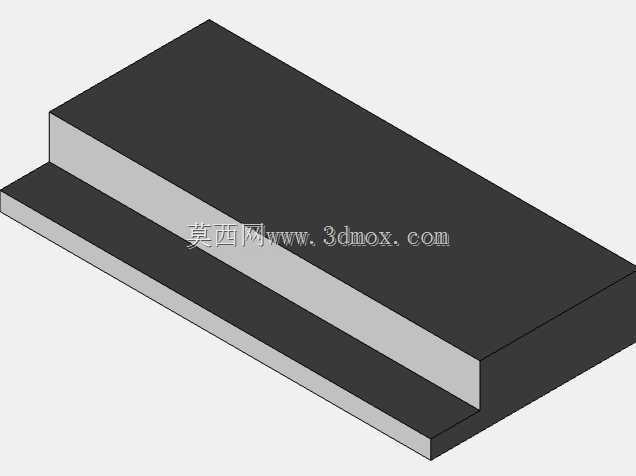

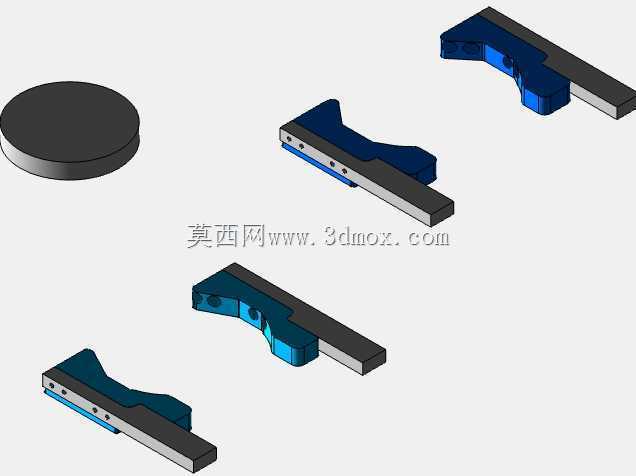

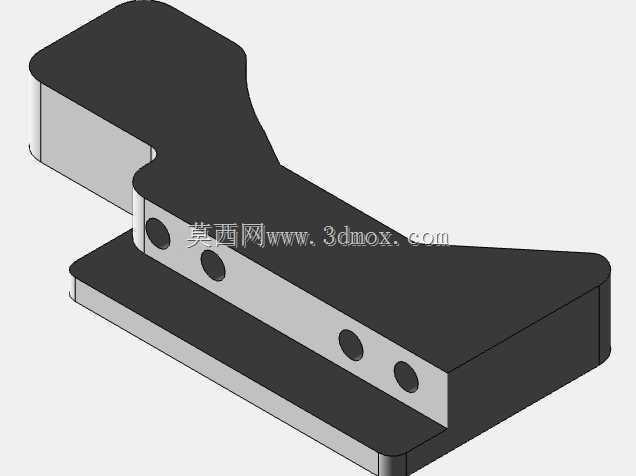

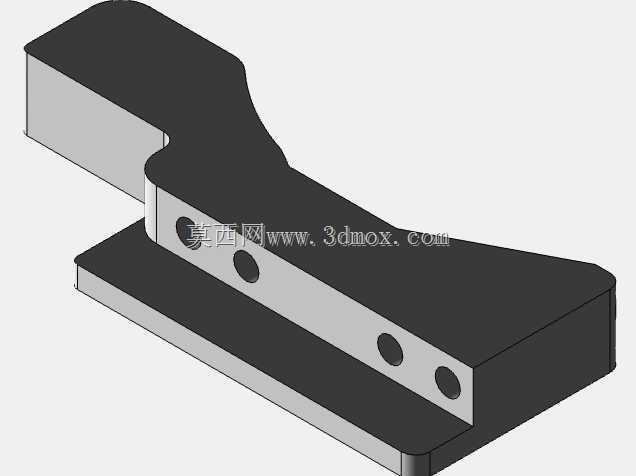

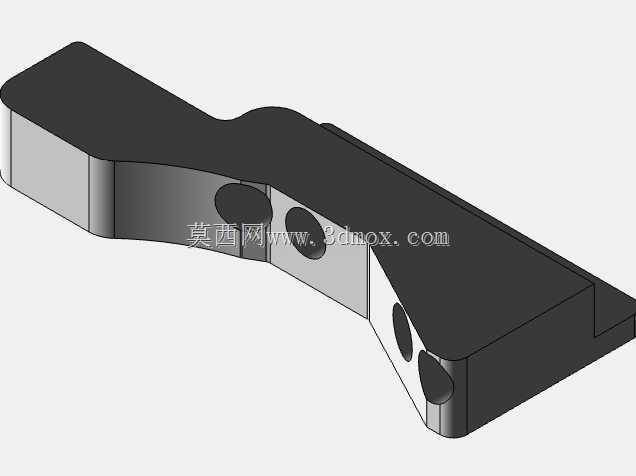

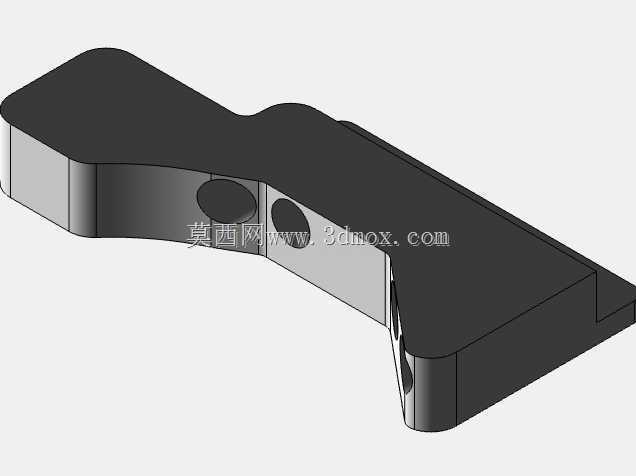

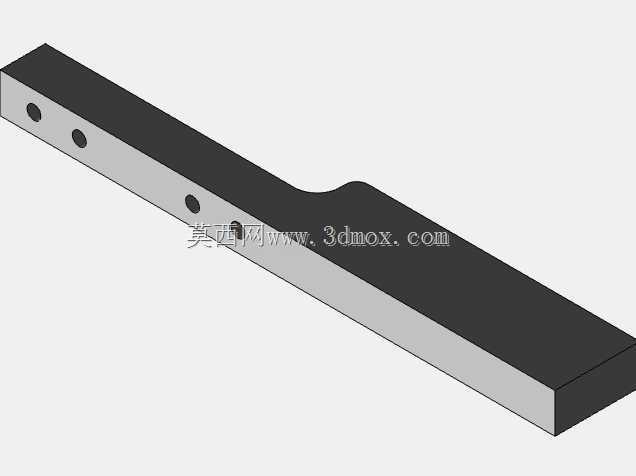

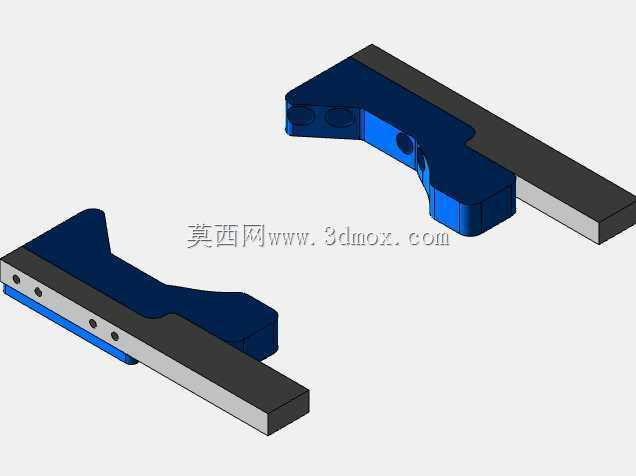

　　交流稳压器的生产装配环节中，铁芯叠片、绕组定位、壳体封装等多道工序都需要可靠的夹持定位结构来保障装配精度，这款L型结构的夹具正是针对稳压器装配线的工位定位需求设计的专用工装部件。从结构形态来看，该夹具采用长条形基座搭配异形压紧臂的组合构型，基座部分为等截面矩形长条结构，表面做了平整化处理，可直接贴合装配工位的定位基准面安装，基座上预留的两组沉孔用于穿装固定螺栓，安装时可根据工位的定位需求调整螺栓锁紧位置，适配不同规格稳压器工件的装夹跨度。压紧臂部分采用了带弧度的异形轮廓设计，并非规则的直角弯折结构，臂身的曲面过渡是为了避让稳压器装配时的绕组突出结构、接线端子等干涉部位，避免装夹过程中磕碰工件表面的绝缘层或接线部位，

　　压紧臂与基座的连接部位做了加厚处理，同时设置了销轴安装孔，可配套锁紧销轴实现压紧臂的翻转开合，方便工件的上下料操作。在实际应用场景中，这类夹具通常成组使用，沿稳压器装配工装的基准边对称布置，长条形基座承担定位基准的作用，限制工件的横向与纵向位移，压紧臂翻转后压合在稳压器铁芯或壳体的边缘位置，配合工位底部的支撑结构实现工件的完全固定，避免叠片工序中铁芯移位、绕组绕制时工件晃动、焊接壳体时焊缝偏移等常见装配问题。设计过程中重点考虑了装夹的受力分布，压紧臂的压合面做了微幅的平面度处理，压合时接触应力均匀分布在工件的装夹边缘，不会出现局部应力集中导致的工件变形问题，尤其是针对稳压器的硅钢片叠装工序，均匀的压合力可以保障叠片的齐整度，

　　降低铁芯的空载损耗。从安装边界来看，基座的长度尺寸适配常规中小功率交流稳压器的装夹跨度，压紧臂的开合角度可达到90度以上，上下料时不会与工件产生运动干涉，臂身的镂空减重结构在不降低结构强度的前提下减少了夹具的整体重量，降低了翻转操作的力度需求，适合装配线工人长时间重复操作。夹具的棱角部位都做了小圆角过渡处理，避免操作过程中划伤工人手部或刮破工件的绝缘防护层，基座底部的定位槽可与工位上的定位导轨配合，实现夹具的快速位置调整，切换不同型号稳压器生产时无需重新打孔安装，只需沿导轨滑动调整位置后锁紧螺栓即可，大幅缩短了产线换型的调整时间。在长期使用的可靠性方面，该夹具的受力部位都做了加厚处理，

　　反复开合锁紧的销轴孔部位预留了耐磨衬套的安装空间，可配套铜质衬套降低磨损量，延长夹具的使用寿命，压合面可根据需求粘贴防滑橡胶垫，进一步提升装夹的摩擦力，同时避免硬质金属直接接触工件表面造成压痕。这类夹具除了用于交流稳压器的装配工序外，也可适配其他小型电子电气产品的装配定位需求，只要调整安装间距即可适配不同尺寸的工件装夹，具备一定的通用适配性。
