两千升立式圆柱储水罐体结构设计

　　在民用供水、小型工业循环水系统、临时施工用水储配、农业灌溉中转储水等场景中，两千升容量的立式储水罐体是应用频次极高的通用储液单元，这类罐体的设计不需要追求极端的承压性能，但要兼顾安装占地、日常检修、液体存取便利性、长期使用的结构稳定性，很多初入结构设计领域的工程师容易忽略这类常压储罐的细节设计，往往只做一个简单圆柱加顶盖就完成建模，实际落地时会出现安装对位困难、顶部检修操作无落脚空间、罐体拼接处渗漏等问题。

　　从实际安装边界来看，两千升的立式圆柱罐体，在常规径高比1:1.2的设计下，罐体主体外径约1.3米，总高度约1.6米，这个尺寸刚好适配大多数民用建筑的设备夹层、户外小型设备平台的进出通道，不需要对建筑门洞做额外拆改就能完成场内转运，安装时只需要在底部做厚度不小于100mm的水平混凝土硬化基座，或者采用10号槽钢焊接的方形支撑架找平，就能满足罐体满水状态下的承重要求，满水时罐体总重量约2.2吨，对安装面的单位面积压强不到0.02MPa，普通的工业厂房地坪、民用建筑屋顶承重层都能直接承载，不需要额外做结构加固。

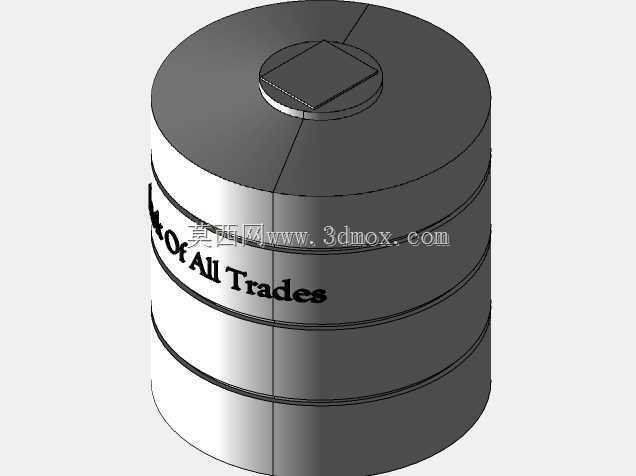

　　设计思路上，这个罐体采用三段式筒壁拼接结构，没有采用整体卷板成型的方案，主要是考虑到小批量生产时的板材下料便利性，三段筒壁每段高度约0.5米，采用常规1.2mm厚的304不锈钢板或者2mm厚的Q235碳钢板都能下料，卷板时不需要大行程的卷板设备，普通小型加工厂就能完成加工，筒壁之间采用对接满焊结构，焊缝处预留3mm的焊接收缩余量，建模时特意在每段筒壁的上下边缘做了1mm的外翻边定位结构，现场拼接时不需要额外做工装卡具就能快速对齐筒壁，减少焊接错边的概率。顶部的人孔设计没有采用常规的圆形快开人孔，而是做了方形的凸起检修口，检修口边长约400mm，凸起高度约50mm，这个尺寸刚好能让检修人员佩戴安全帽探入罐体内部做清洁、焊缝检查，方形的检修口盖板加工难度比圆形人孔低，不需要冲压成型，直接切割板材加一圈密封胶条就能实现密封，盖板和顶部筒壁采用四个快开压扣连接，日常开启不需要借助扳手等工具，单人就能操作。

　　功能特性层面，罐体顶部的检修口做了向内倾斜的翻边，避免顶部积水顺着检修口缝隙渗入罐内，筒壁外侧预留了三个标准管螺纹接口，分别位于距离底部100mm的排污口位置、距离底部300mm的出水口位置、距离顶部200mm的溢流口位置，进水口直接设置在检修口盖板上，不需要在筒壁额外开孔，减少渗漏点。建模时特意在筒壁外侧做了三道环形加强筋，加强筋采用30mm宽的扁钢焊接在筒壁拼接焊缝位置，一方面可以遮挡焊缝提升外观整洁度，另一方面可以抵消满水时筒壁受到的液体静压力，避免薄板材制作的罐体出现鼓胀变形，之前做过同容量无加强筋的罐体测试，满水静置72小时后筒壁中部鼓胀变形量超过8mm，加装三道环形加强筋后，变形量可以控制在1mm以内，完全满足长期使用的结构强度要求。

　　很多设计人员做这类储水罐时容易忽略液位观测的需求，这个模型在筒壁外侧预留了磁翻板液位计的安装位，上下两个安装接口的中心距为1.2米，刚好覆盖罐体0-2000升的有效储水容量区间，不需要额外做液位换算，现场安装时直接采购标准长度的磁翻板液位计就能适配，不需要定制。罐体底部没有做平底直接接触安装面的设计，而是做了50mm高的支脚边，让罐体底部和安装面之间留出空隙，一方面可以避免底部长期接触安装面积水出现锈蚀，另一方面可以给底部排污口的阀门安装留出操作空间，排污时不需要额外垫高罐体就能对接排污管道。

　　从三维建模的细节来看，整个罐体的所有倒角都做了R2的圆角处理，没有尖锐的直角边，避免加工和安装过程中出现划伤操作人员的情况，所有焊接位置都预留了焊角的建模特征，不是简单的实体拼接，能直接导出用于生产的下料图纸，筒壁上的标识位置做了凹陷的刻字特征，后期做丝印或者腐蚀标识时不需要额外做定位工装。这类常压储水罐体虽然结构简单，但每个细节都对应实际使用中的痛点，比如之前有项目采用平底无支脚的罐体，使用两年后底部接触地面的位置出现锈蚀穿孔，维修时需要把整个罐体吊起来才能补焊，后期维护成本极高，而预留50mm的底部空隙后，日常巡检就能直接观察到底部的锈蚀情况，小问题可以提前处理，大幅延长罐体的使用寿命。另外罐体的径高比设计也经过反复校核，如果径高比过大，罐体占地会增加，安装时需要更大的平台面积；如果径高比过小，罐体高度过高，满水时重心偏高，遇到外力碰撞容易出现倾覆风险，1:1.2的径高比刚好平衡了占地和稳定性的需求，即使在户外有风的环境下，只要底部做简单的固定，就能抵御8级大风的影响，不需要做额外的防风加固。
