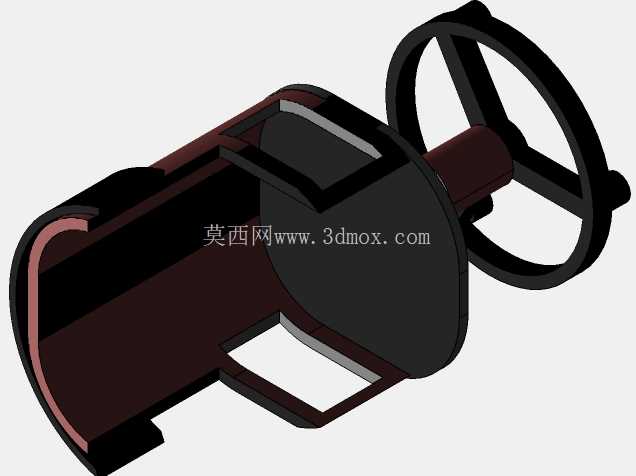

手轮驱动直通式截止调节阀结构设计

　　在工业流体输送管网、工艺管线控制系统中，这类手轮驱动的截止类调节阀是管路通断、流量压力调节的核心执行部件，区别于电动、气动驱动的自控阀门，纯手动驱动的结构不需要额外配置气源、电源以及信号控制线路，在无外接动力源的野外管线、车间临时工艺支路、设备配套辅助管路、消防给排水支线等场景中适配性极强，日常运维不需要专业的电控调试人员，一线操作人员经过简单培训即可完成开度调节、通断操作，长期使用的维护成本远低于自控类阀门。

　　从实际功能逻辑来看，这款阀门的核心作用是通过改变阀瓣与阀体通流口的配合间隙，实现管路内流体的通断控制与流量线性调节，手轮结构采用多辐条轮缘设计，轮缘的握持宽度经过优化，操作人员佩戴常规劳保手套也能稳定握持施力，转动手轮时通过阀杆的梯形螺纹传动将旋转运动转化为阀瓣的直线升降运动，梯形螺纹的自锁特性可以让阀瓣停留在任意开度位置，不会因为管路内流体的压力冲击出现开度自行偏移的问题，保证调节后的工况参数稳定。

　　设计过程中首先考虑的是阀体流道的压损控制，阀体采用直通式流道结构，流体从入口进入后不需要经过大角度折返就能从出口流出，相比角式结构的阀门流阻更低，在大流量输送工况下能减少管路的压力损失，降低前端输送泵的扬程损耗。阀瓣的密封面采用锥面配合结构，相比平面密封的结构，锥面在闭合过程中会产生自紧效应，管路内流体压力越高，密封面的贴合紧密度越强，不容易出现内漏问题，同时锥面密封在开启初期的通流面积变化更平缓，适合小流量的精细调节场景，不会出现平面密封结构刚开启就出现大流量冲蚀密封面的问题。

　　从结构细节来看，阀杆与阀体上盖的配合位置设置了多级密封结构，最外侧是防尘圈，可以阻挡环境中的粉尘、砂砾进入阀杆螺纹副，避免螺纹磨损卡涩，中间位置是填料密封层，采用多层成型填料叠加的结构，通过填料压盖的预紧力保证阀杆往复运动过程中的外密封性能，杜绝管路内流体沿阀杆间隙出现外漏，最内侧设置了导向衬套，衬套采用低摩擦系数的耐磨材质加工，既可以给阀杆的直线运动提供径向支撑，避免阀杆长期受单侧流体推力出现弯曲变形，也能减少阀杆运动过程的摩擦阻力，让手轮操作更轻便。

　　安装边界方面，这款阀门的结构长度、端部连接尺寸符合常规工业管路阀门的配套标准，两端采用法兰连接结构，法兰的螺栓孔分布圆直径、密封面尺寸与同压力等级的标准管路法兰完全匹配，不需要额外加工过渡连接件就能直接安装到现有管路上。手轮的安装高度经过优化，阀门安装到管路上之后，手轮最外缘距离管道外壁的预留空间足够操作人员站立操作，不需要额外配置加长操作杆，手轮的转动范围内没有突出的结构干涉，全行程转动过程中不会和周边的管路支架、保温层产生碰撞。阀体的下部设置了平稳的支撑基面，在车间预装、运输过程中可以直接平稳放置在工作台面上，不需要额外制作专用工装固定，避免转运过程中阀杆、手轮受碰撞出现变形。

　　日常运维层面，这款阀门的上盖与阀体采用螺栓连接结构，当密封填料出现磨损泄漏时，不需要把整个阀门从管路上拆卸下来，只需要均匀紧固填料压盖的螺栓就能补偿填料的磨损量，当填料完全失效后，也可以在管路泄压后直接拆开填料压盖更换新的填料，维护操作十分便捷。阀瓣与阀杆采用可拆分的连接结构，长期使用后如果阀瓣密封面出现冲蚀、磨损，只需要单独更换阀瓣部件即可，不需要更换整个阀杆或者阀体，能大幅降低后期的备件更换成本。手轮与阀杆顶端采用键连接加锁紧螺母的固定结构，长期操作如果手轮出现轮缘断裂、变形的问题，只需要松开锁紧螺母就能拆换手轮，不需要拆解阀门的内部密封结构，现场维修的效率很高。

　　在实际工况适配中，这款阀门的结构可以适配水、油品、低压蒸汽等多种常见工业流体的输送控制，通过更换密封面、填料的材质，也可以拓展应用到弱腐蚀性流体的管路上，手轮的操作力矩经过匹配设计，在公称压力对应的额定压差下，单人不需要借助加力杆就能完成阀门的全开、全关操作，不会出现操作力矩过大无法启闭的问题。阀杆上设置了开度指示的对应结构，操作人员可以通过阀杆伸出上盖的长度直观判断当前阀门的开度位置，不需要额外加装开度指示装置就能快速掌握管路的流量状态，在多支路并联的管路系统中，能快速完成各支路的流量平衡调节。
