气雾培封闭式植物根系营养雾培种植装置

　　做设施农业装备结构设计快十年，经手的无土栽培类设备三维模型不下百套，这套气雾培种植装置的结构逻辑，是目前见过的空间利用率与根系供氧平衡做得比较到位的方案。先从实际应用场景说，这类设备目前主要用在都市垂直农业、航天受控生态生保系统、高寒干旱地区的设施种植板块，尤其是封闭环境下的叶菜、药用植物培育场景，相比传统水培、基质培，它的根系完全悬浮在封闭生长腔体内，不存在基质堵塞、水培根区缺氧的问题，单位面积种植密度能比常规水培高出40%左右。

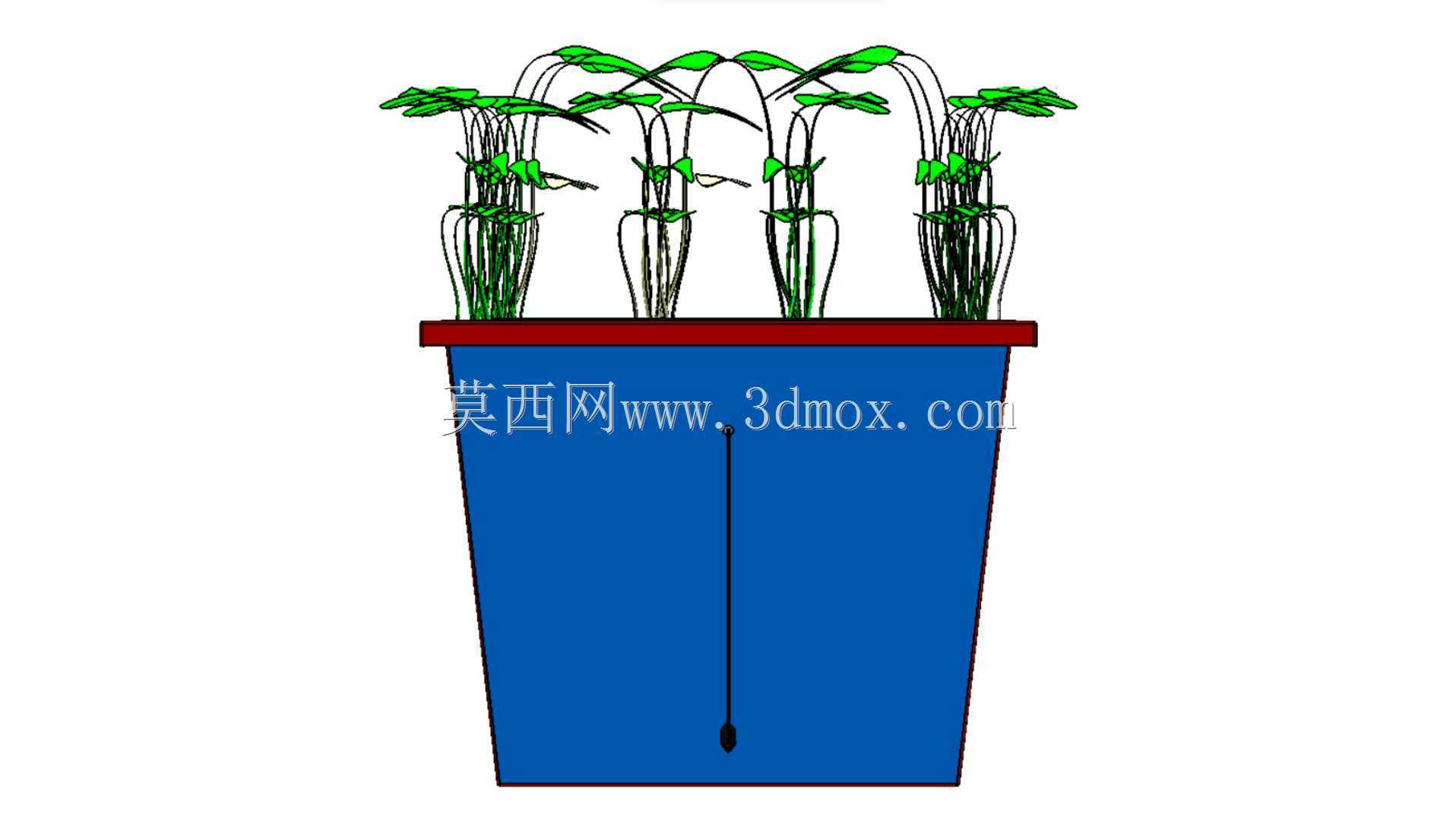

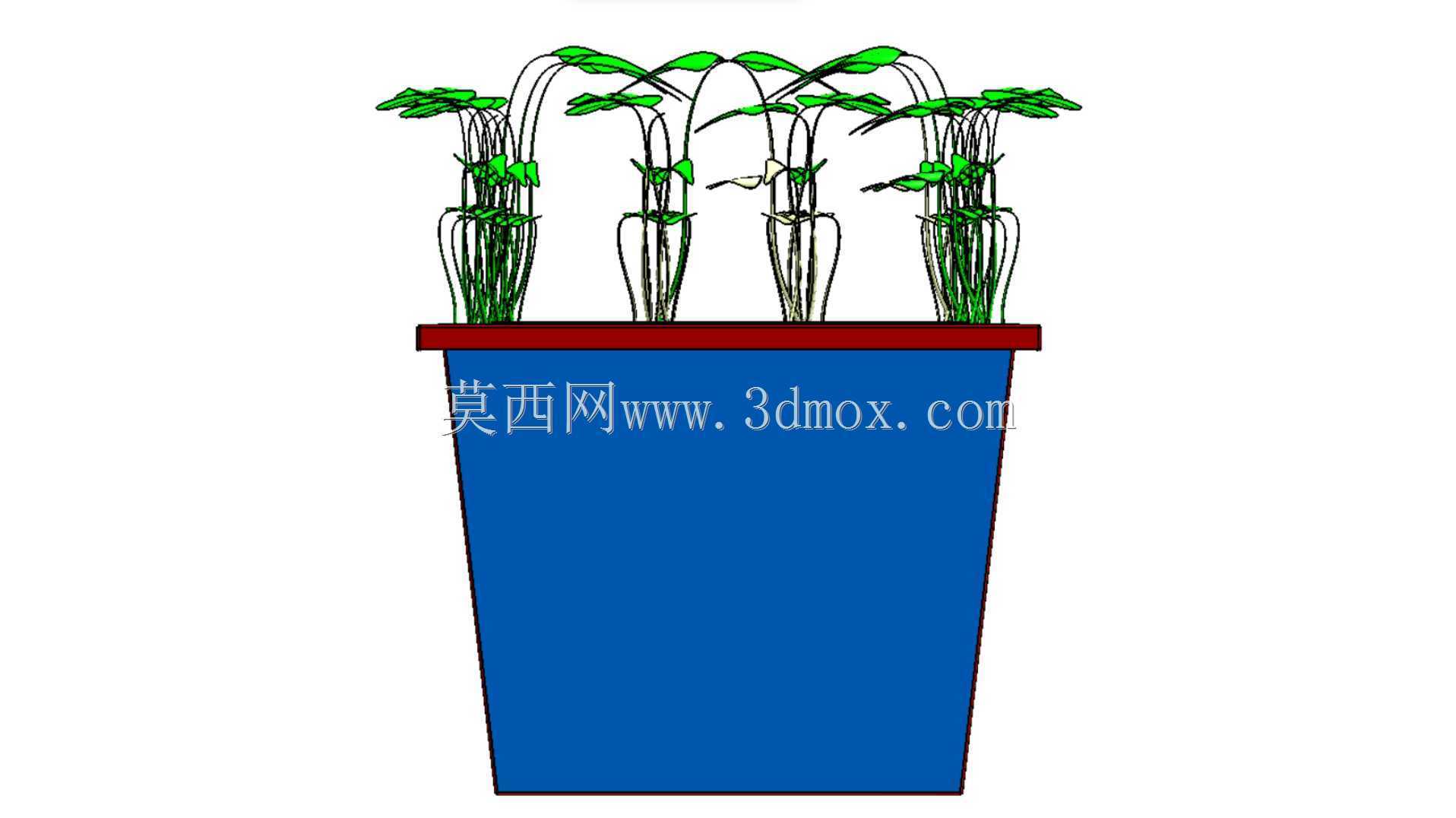

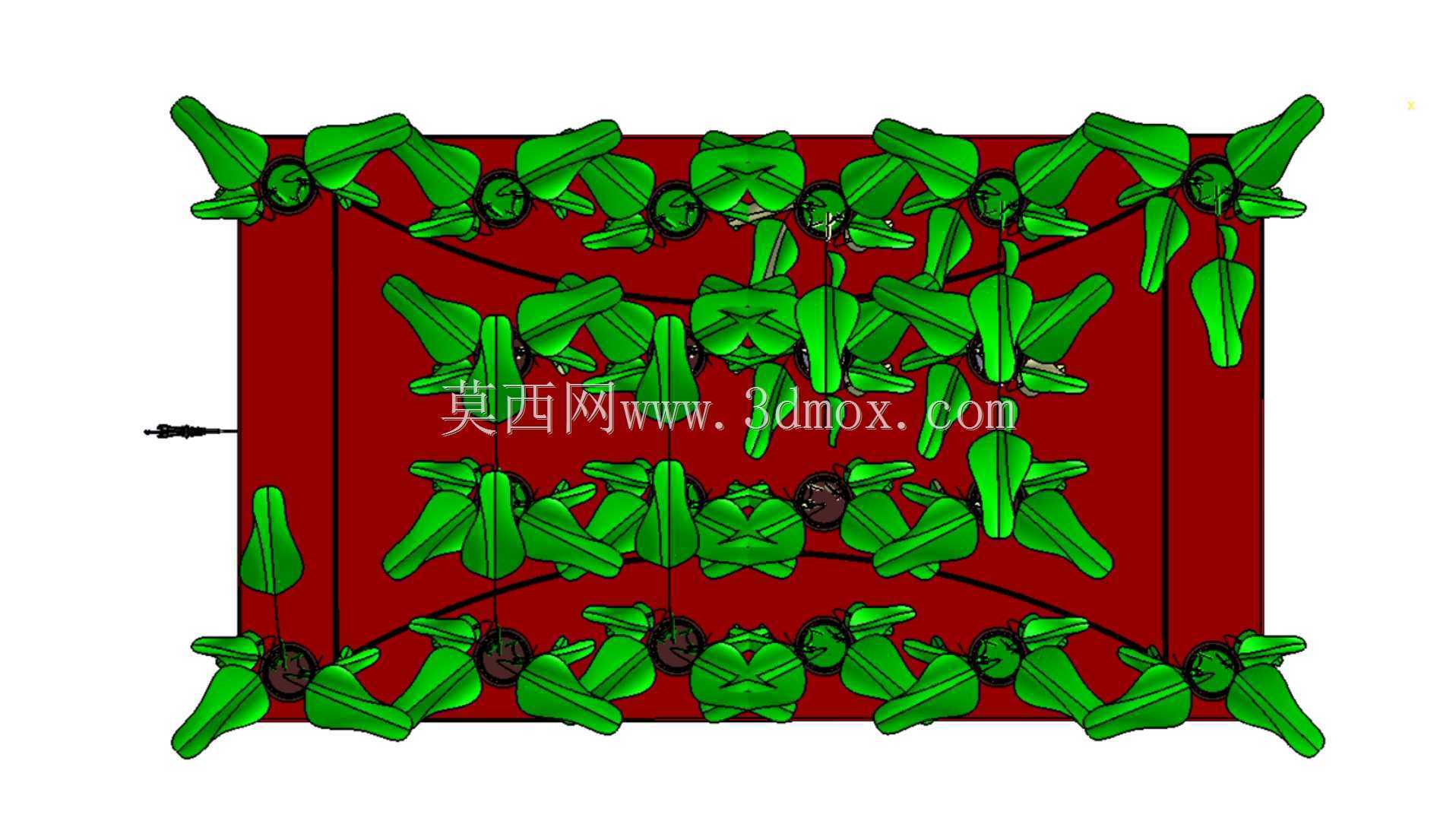

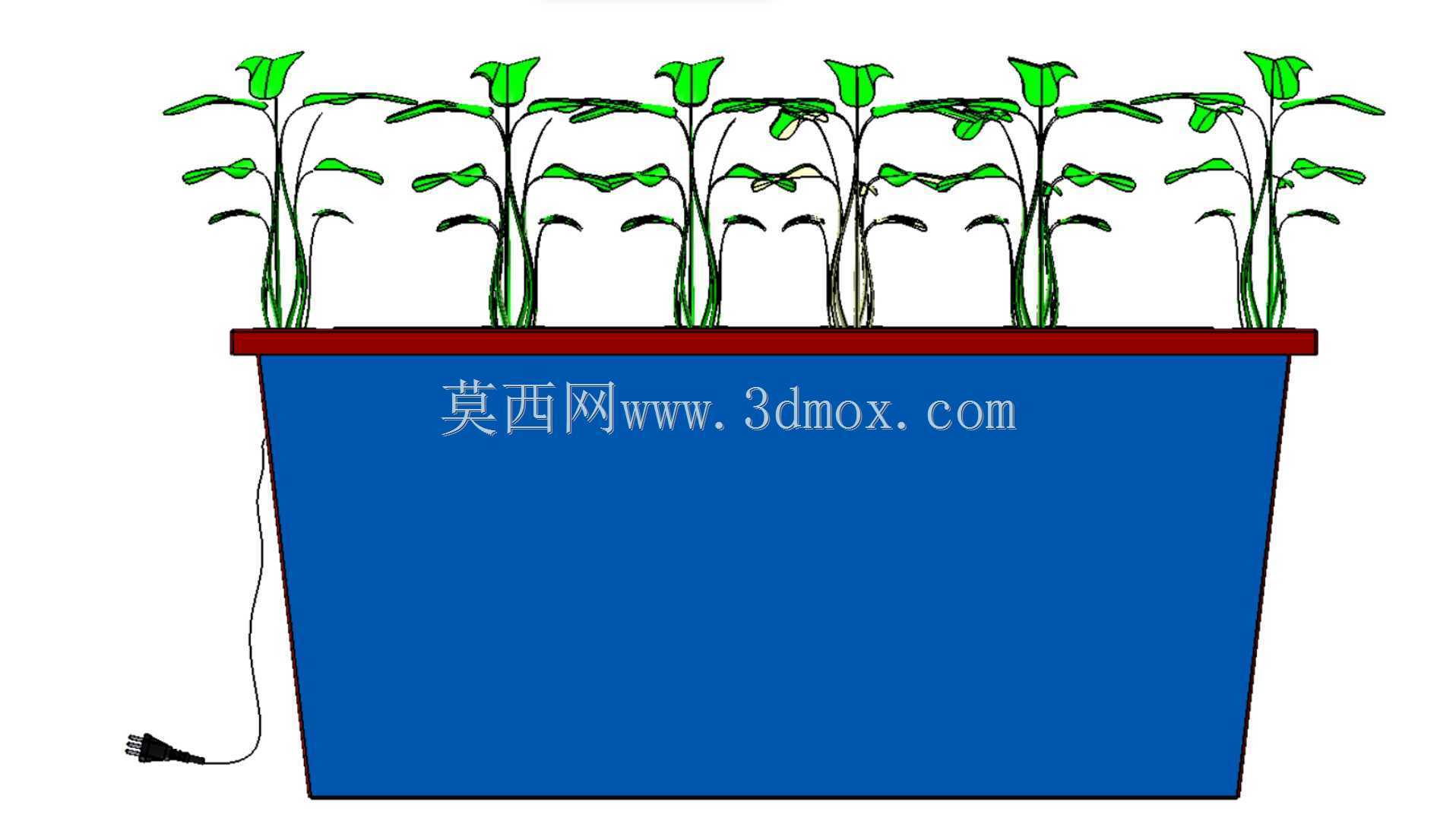

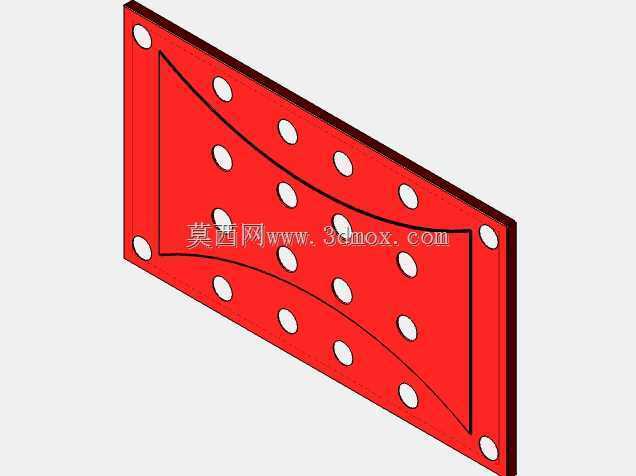

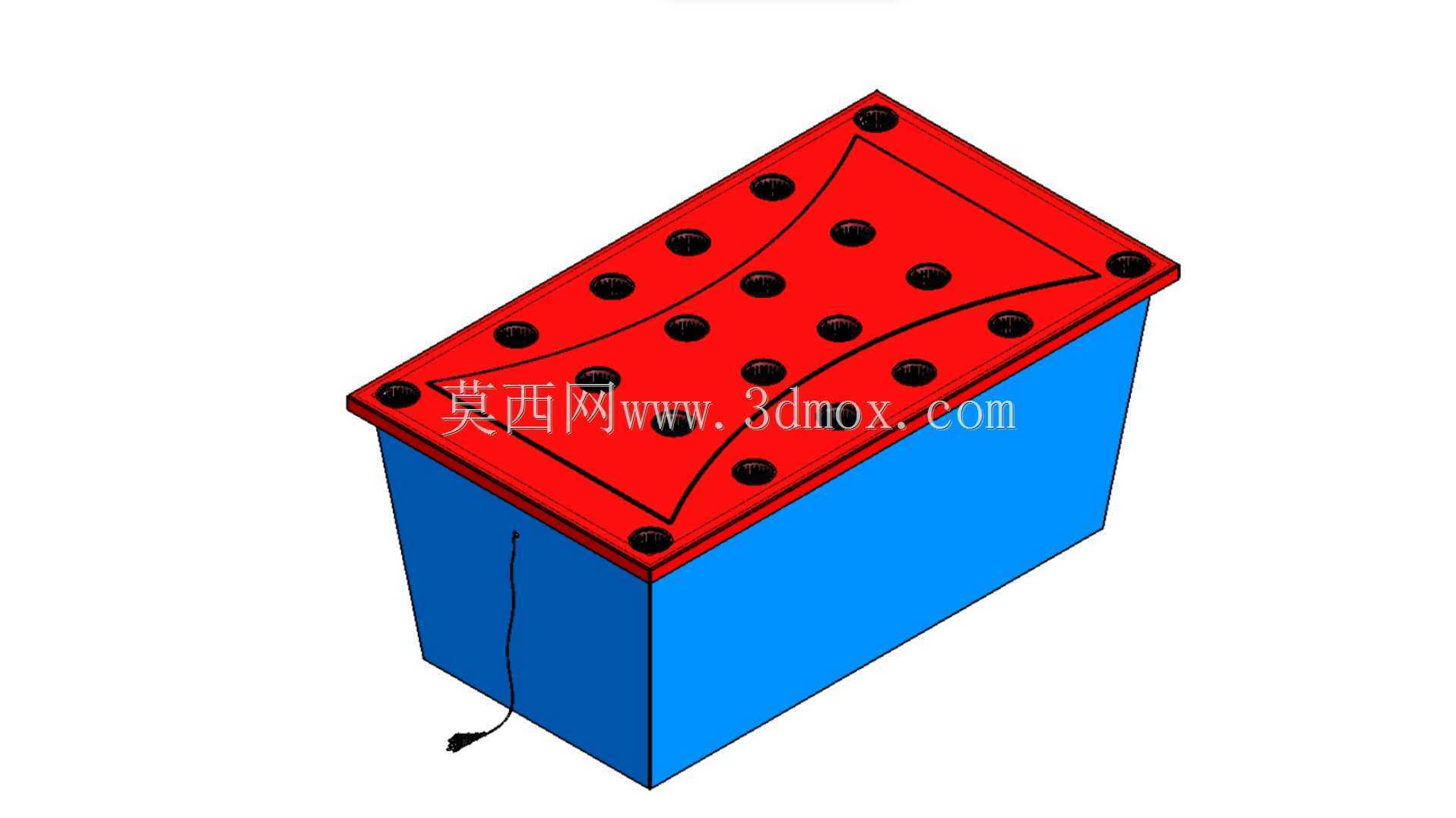

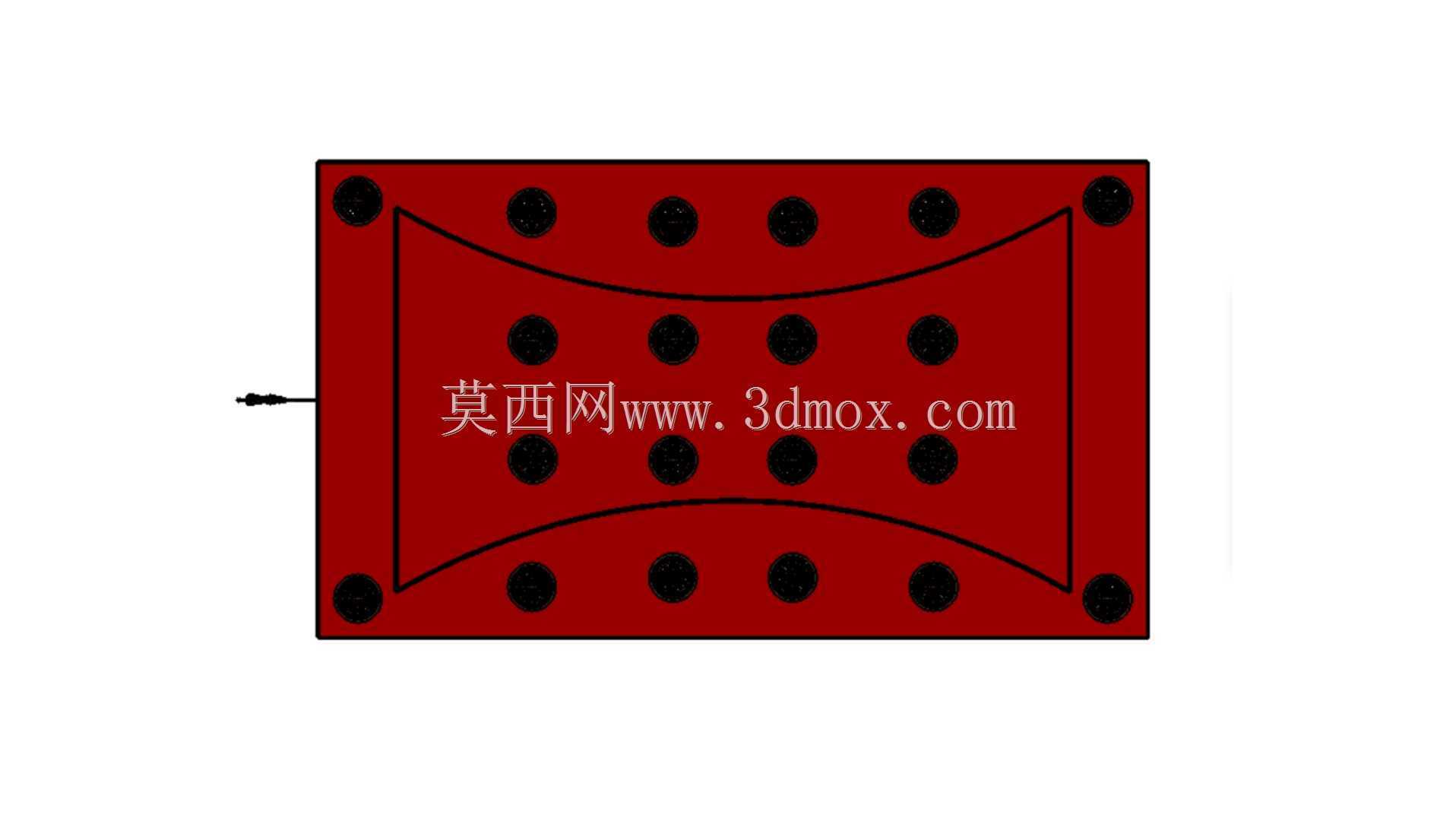

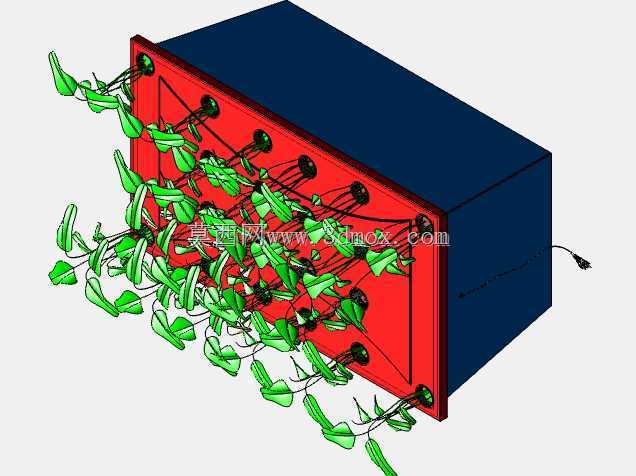

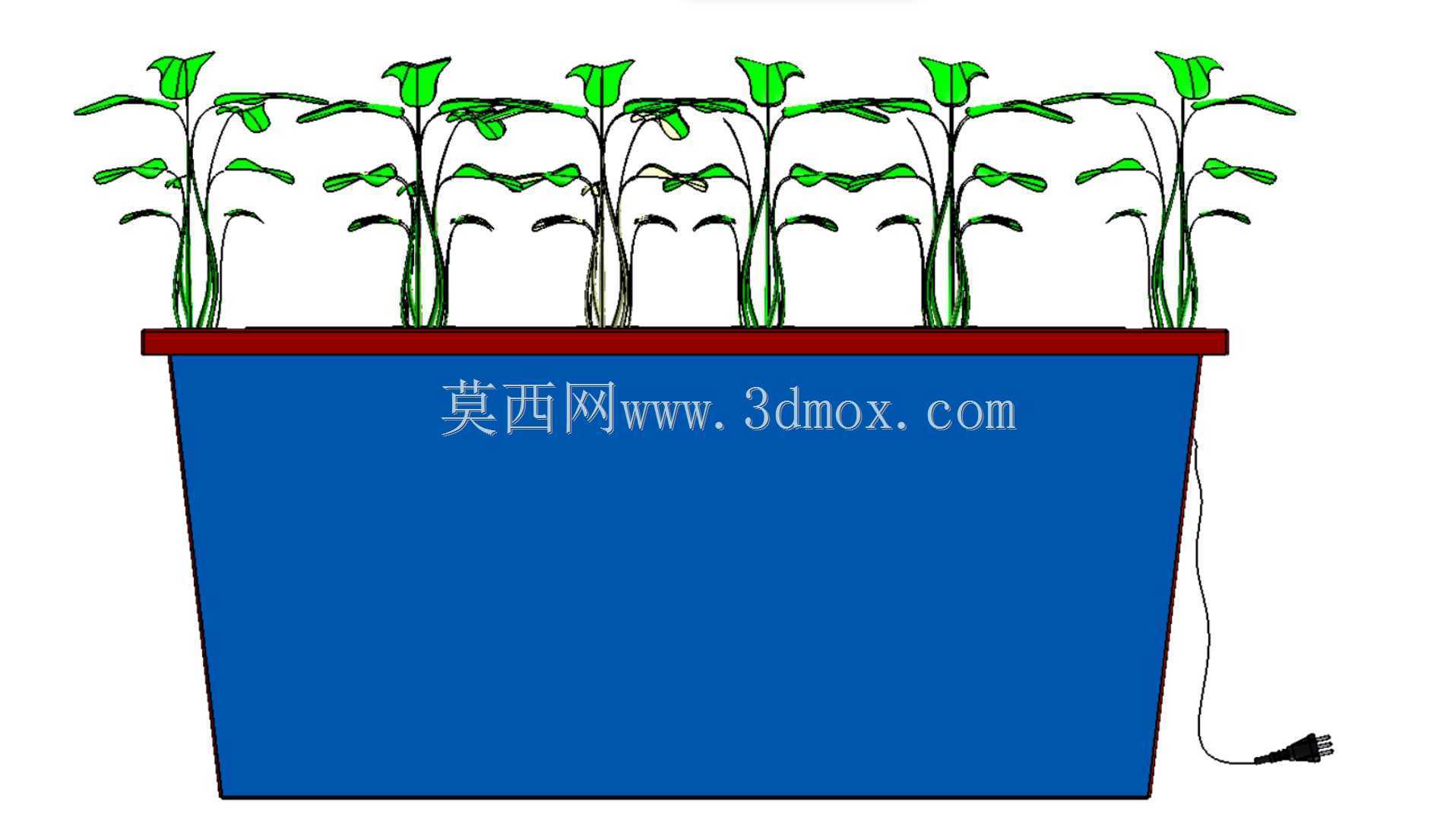

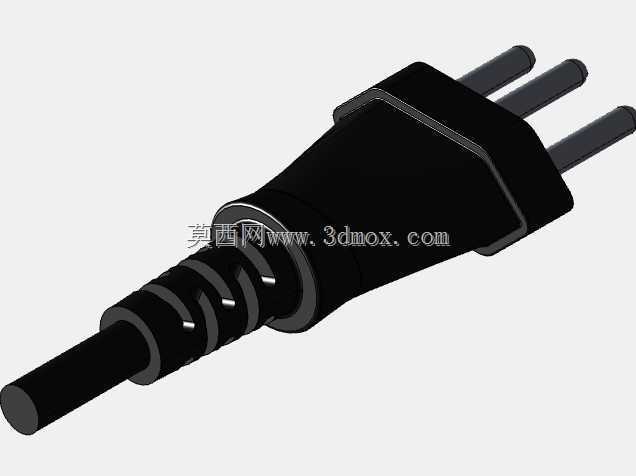

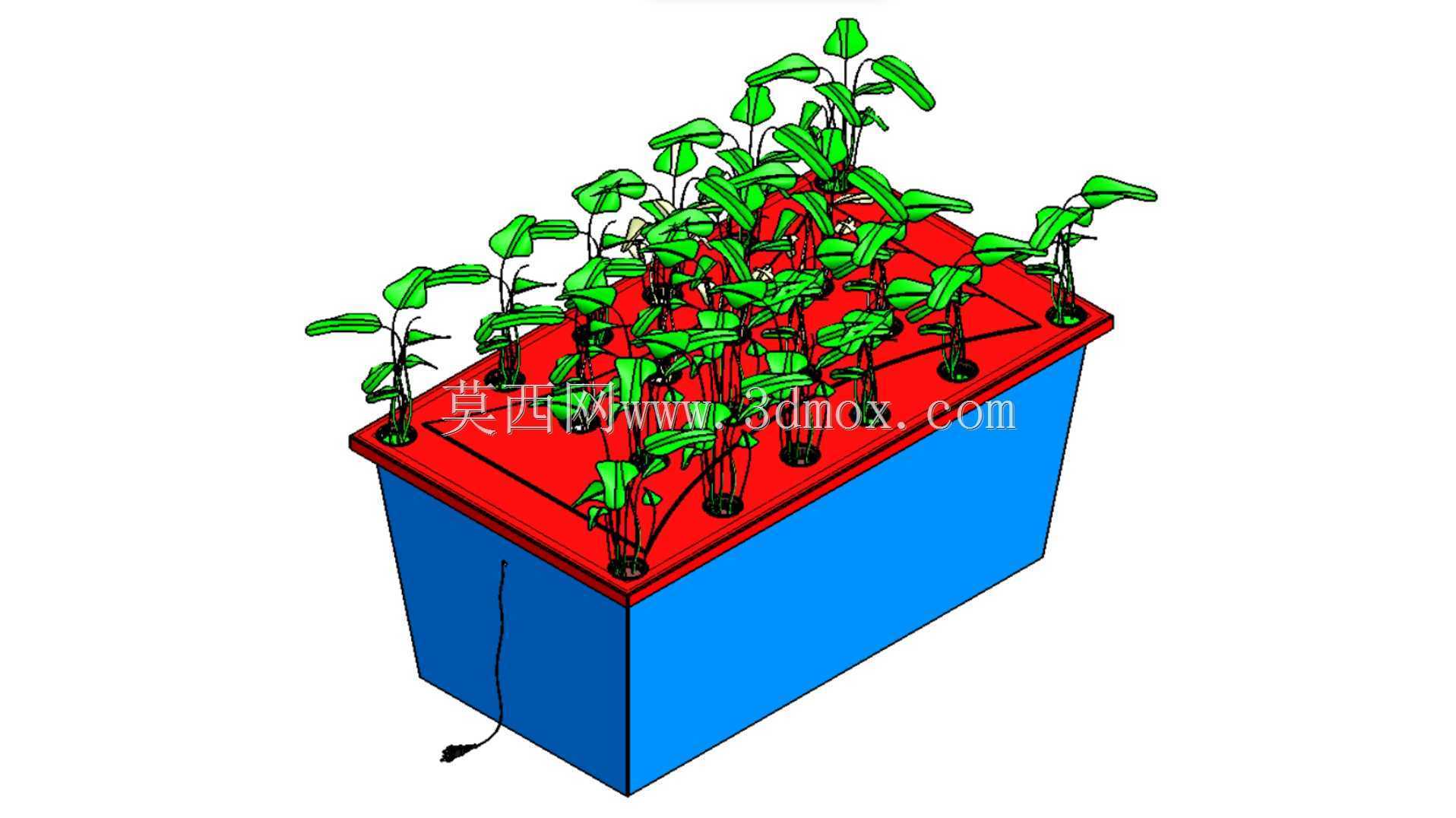

　　从设备实际用途拆解，这套装置核心是通过定时向封闭生长室内部喷洒雾化营养液，让植物根系直接接触微米级的营养雾滴，既保证养分供给，又能让根系全程处于高氧环境，避免水培常见的烂根问题。整个设备的结构分为上下两个核心部分，上部是带定植孔的红色种植盖板，下部是蓝色的封闭储液兼生长腔体，侧边引出的线缆是雾化模组的供电走线，所有定植孔按照等距矩阵排布，孔位边缘做了圆弧翻边结构，避免定植篮长期卡装出现割伤、漏液的问题。

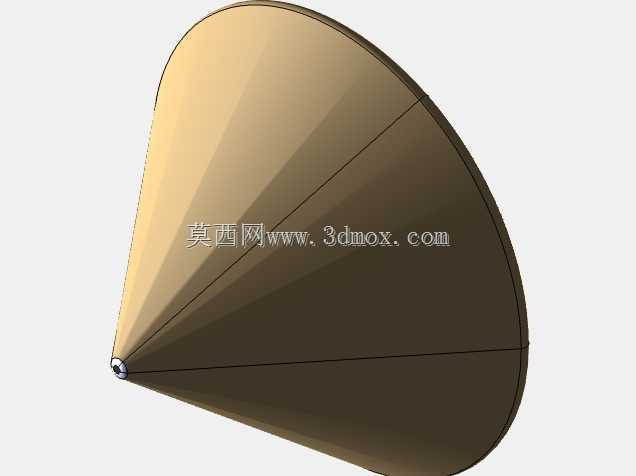

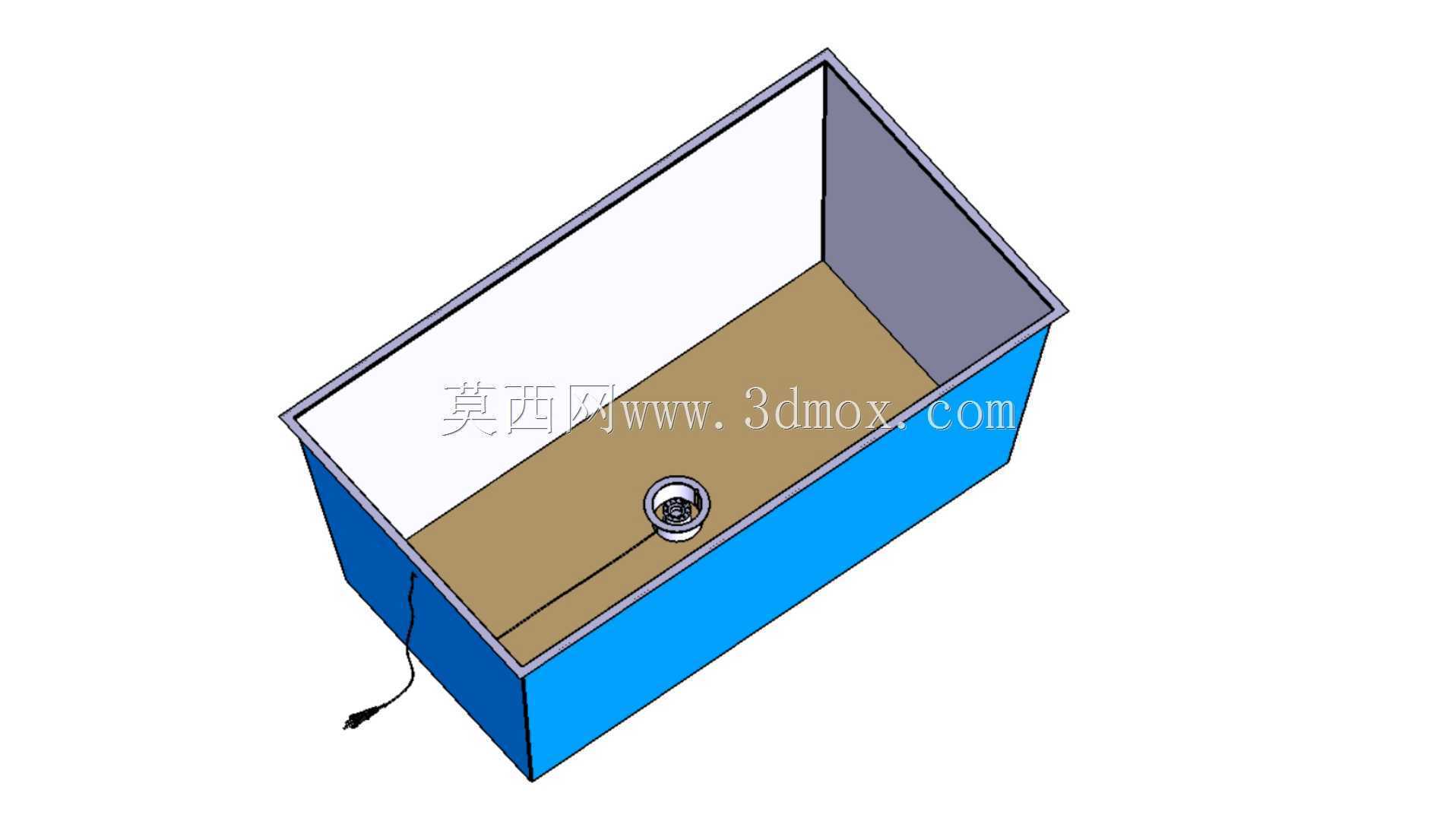

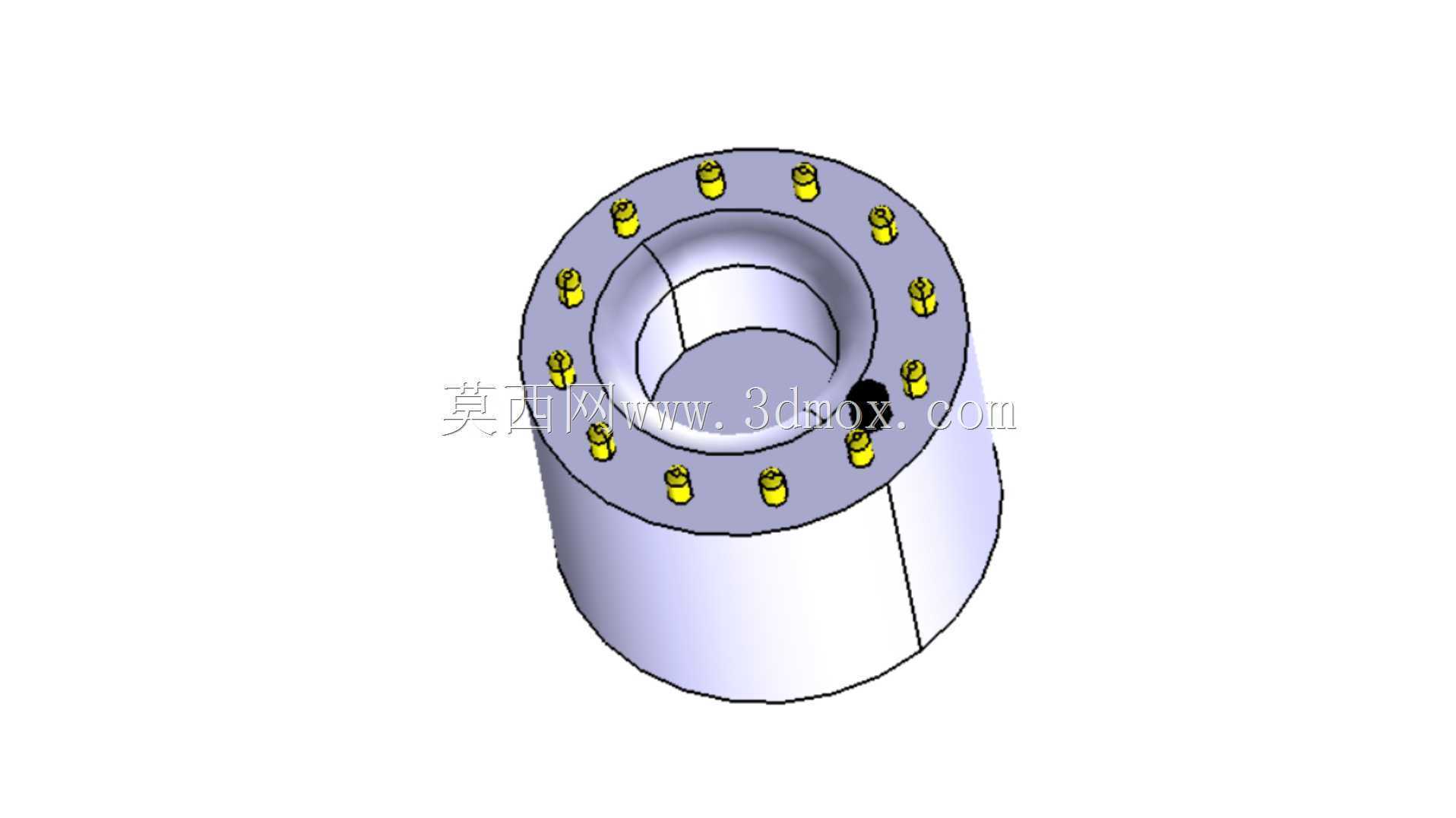

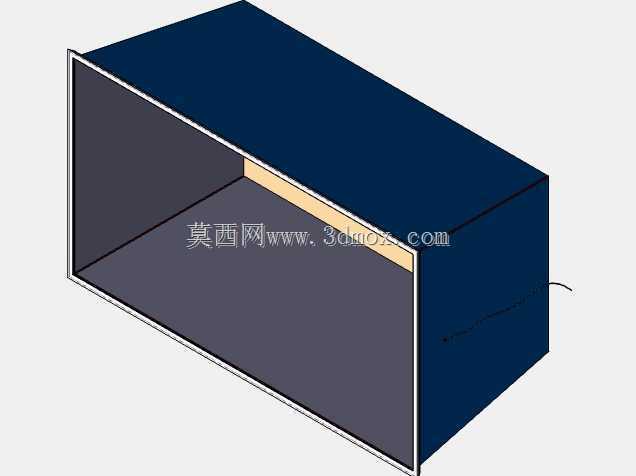

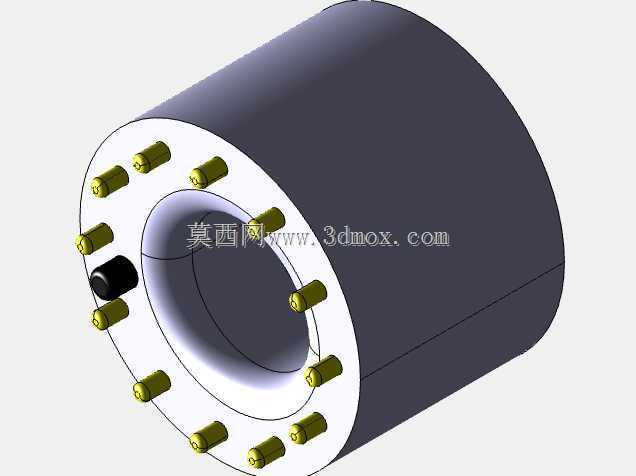

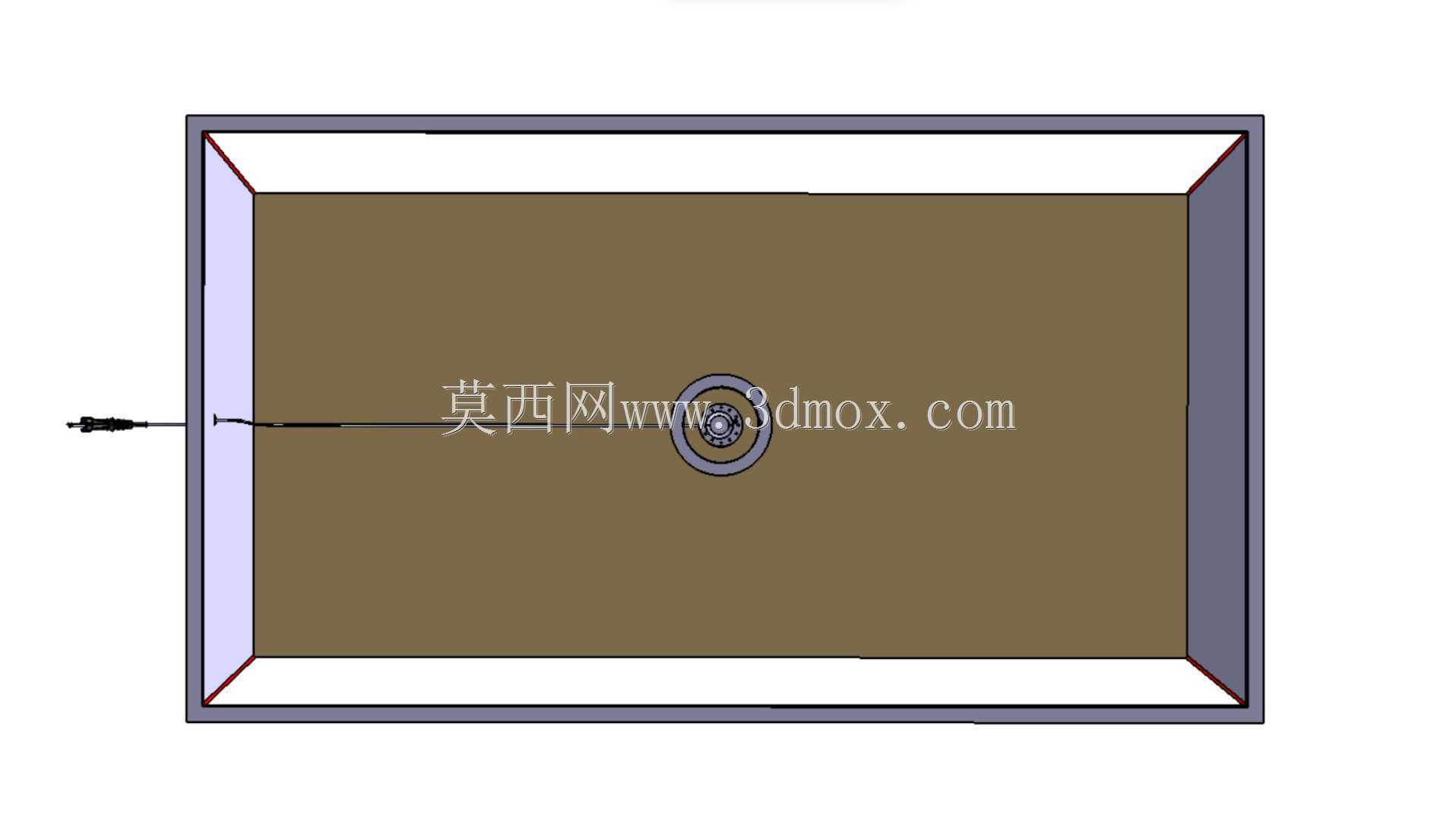

　　聊到产品功能特性，首先要提的是腔体的密封设计，整个蓝色箱体的上沿做了内嵌式密封槽，和红色盖板装配后能完全阻断生长室内的雾滴外溢，减少营养液损耗的同时，也能避免外界杂菌进入根区环境。箱体内部的雾化模组采用侧装错位布局，不会因为营养液液位波动出现干烧问题，喷雾角度覆盖所有定植孔的根系悬挂区域，雾滴粒径控制在5-20微米区间，既能保证根系附着吸收，又不会因为雾滴过大在根系表面形成水膜阻隔氧气。另外箱体底部做了1:100的倾斜坡度，未被根系吸收的雾化冷凝液会顺着坡度回流到箱体一端的集液槽，循环回到储液区，不需要额外设置复杂的回流管路，减少了结构冗余和漏液风险。

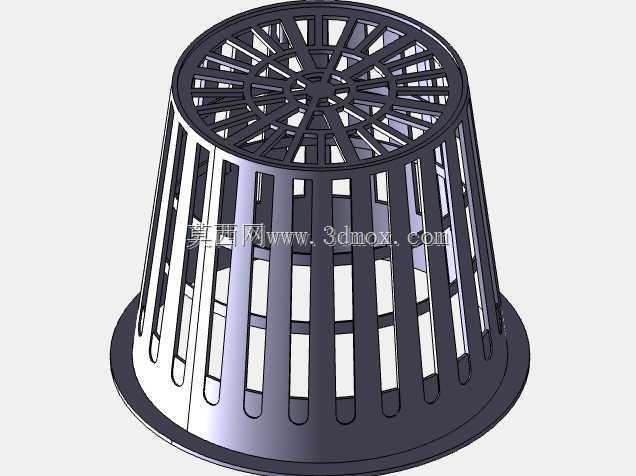

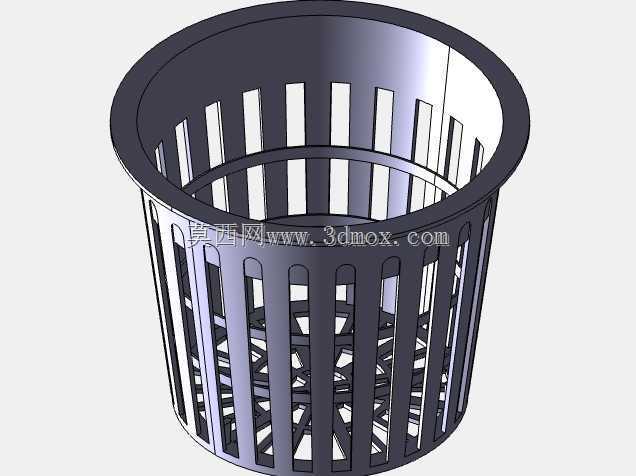

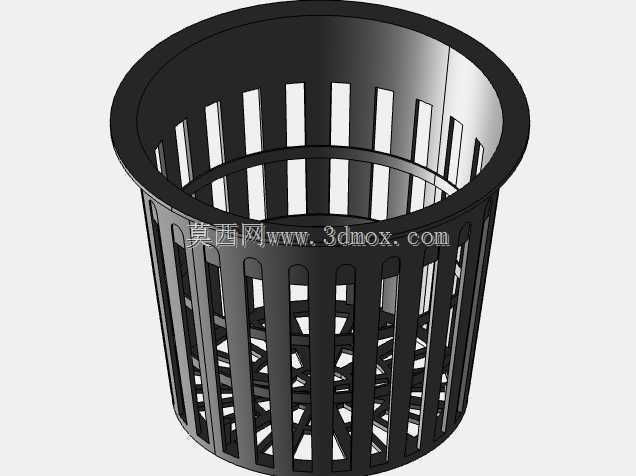

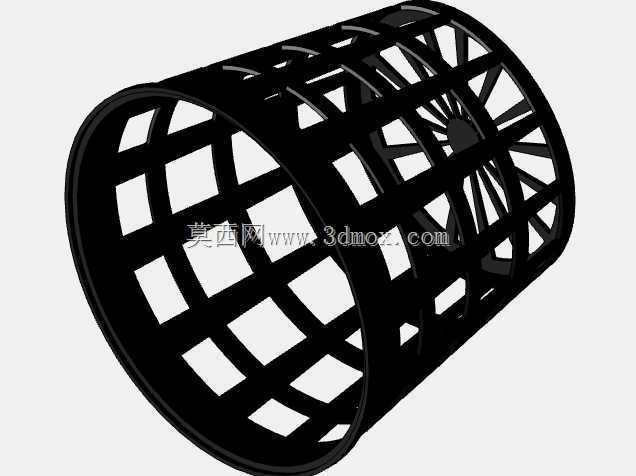

　　从设计思路层面复盘，这套结构没有采用市面上常见的圆形种植桶拼接方案，而是选用长方体一体式腔体，首先是考虑到多层立体种植时的空间堆叠效率，长方体结构的侧面可以完全贴合，垂直堆叠时层间预留300mm的植株生长空间即可，圆形桶堆叠会产生大量无效间隙。其次盖板和箱体采用卡扣式快装结构，不需要额外螺栓固定，日常清理根区、检修雾化模组的时候，直接掀开盖板就能操作，维护效率比螺栓固定的结构高很多。定植孔的孔径统一设计为32mm，适配市面上通用的30号定植篮，不需要单独开模定制配套耗材，降低了终端用户的使用成本。

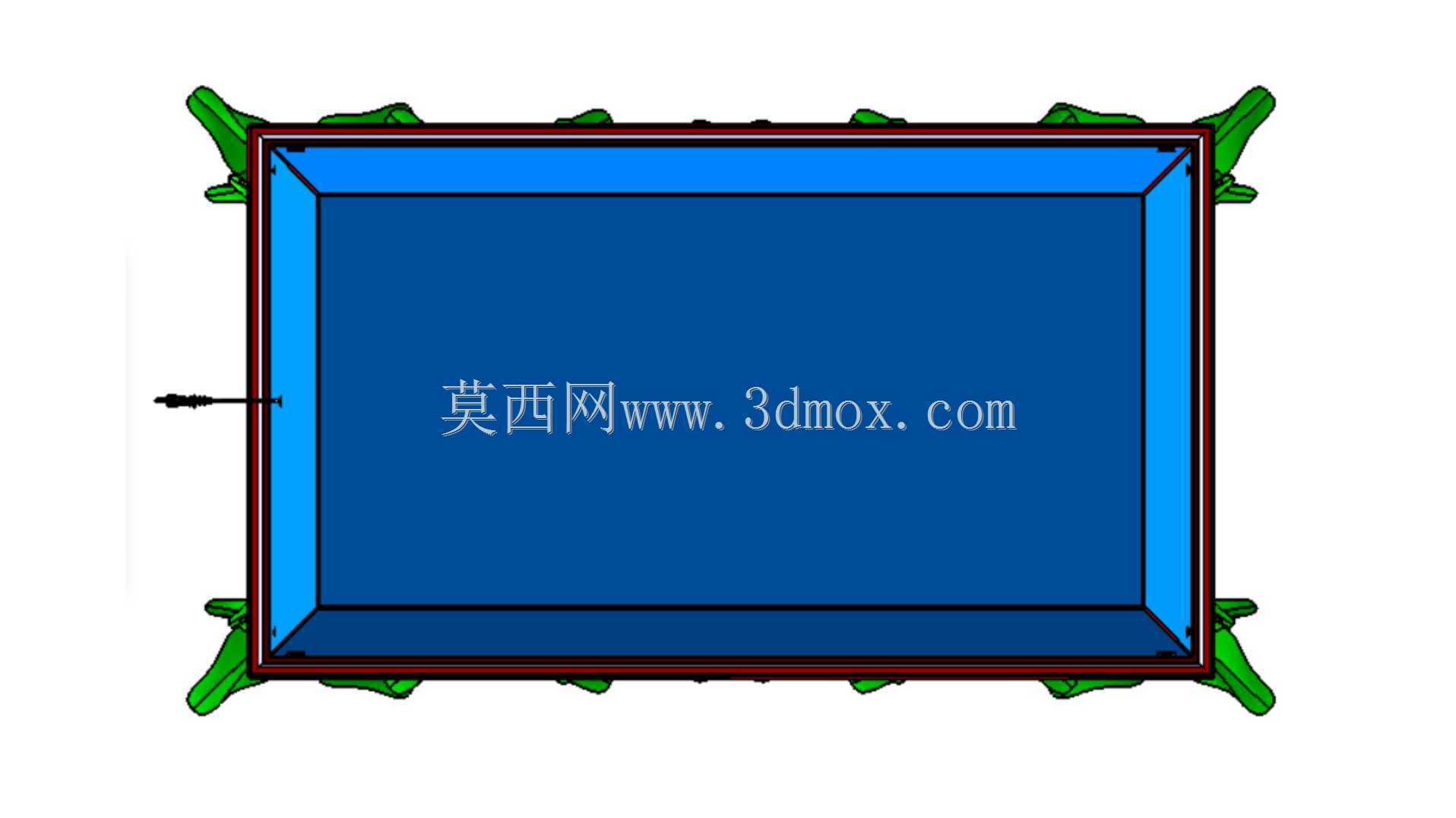

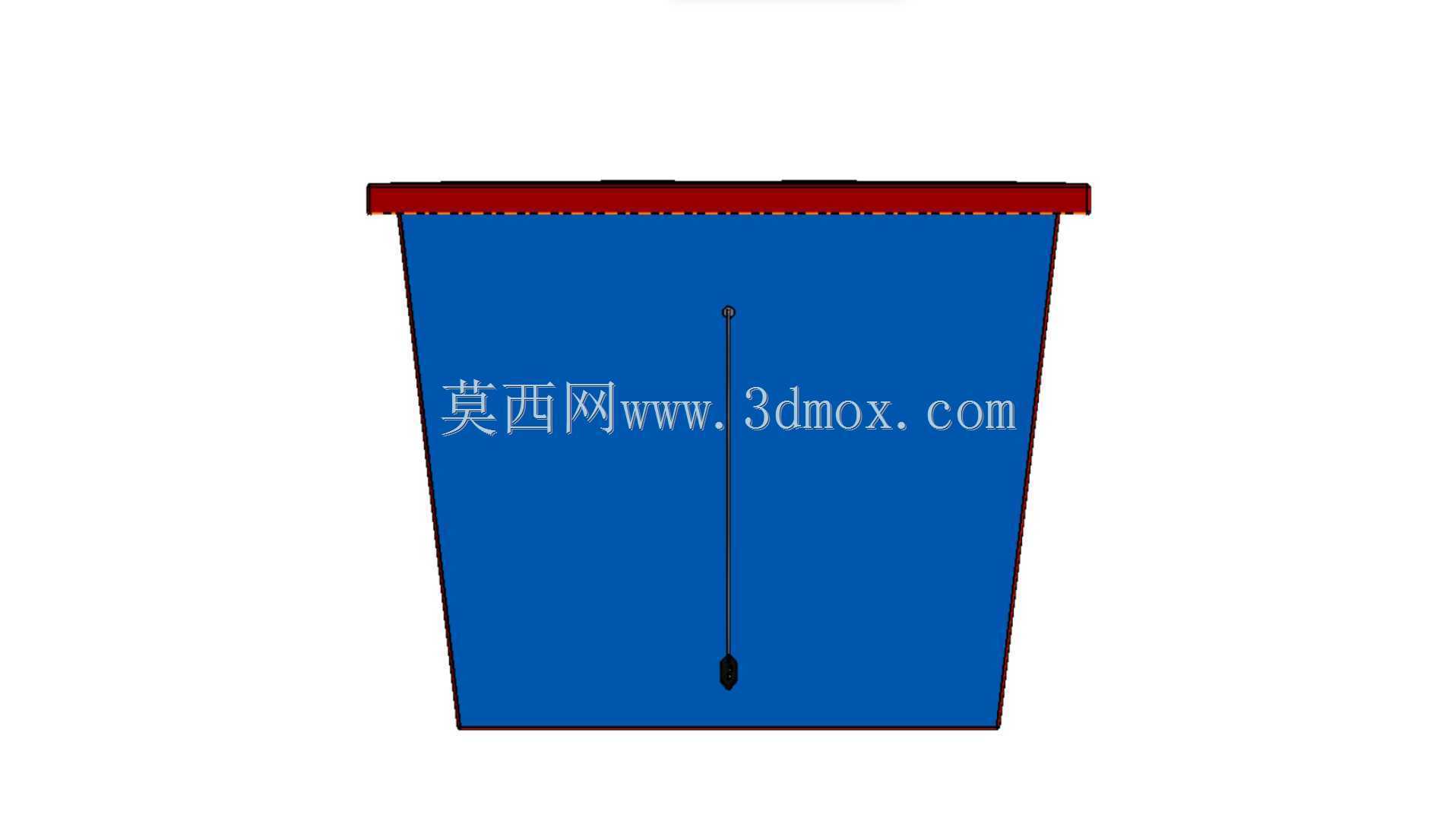

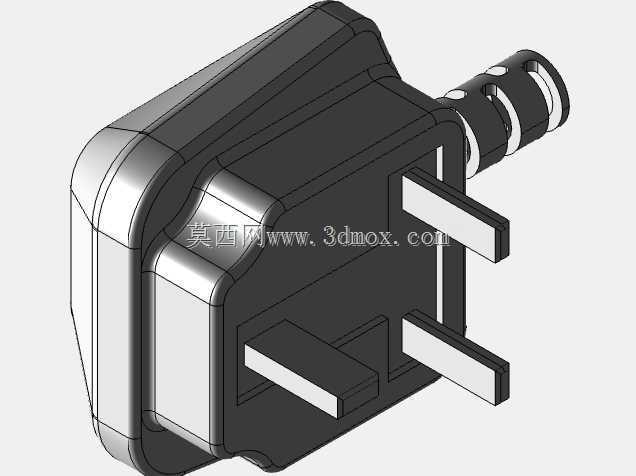

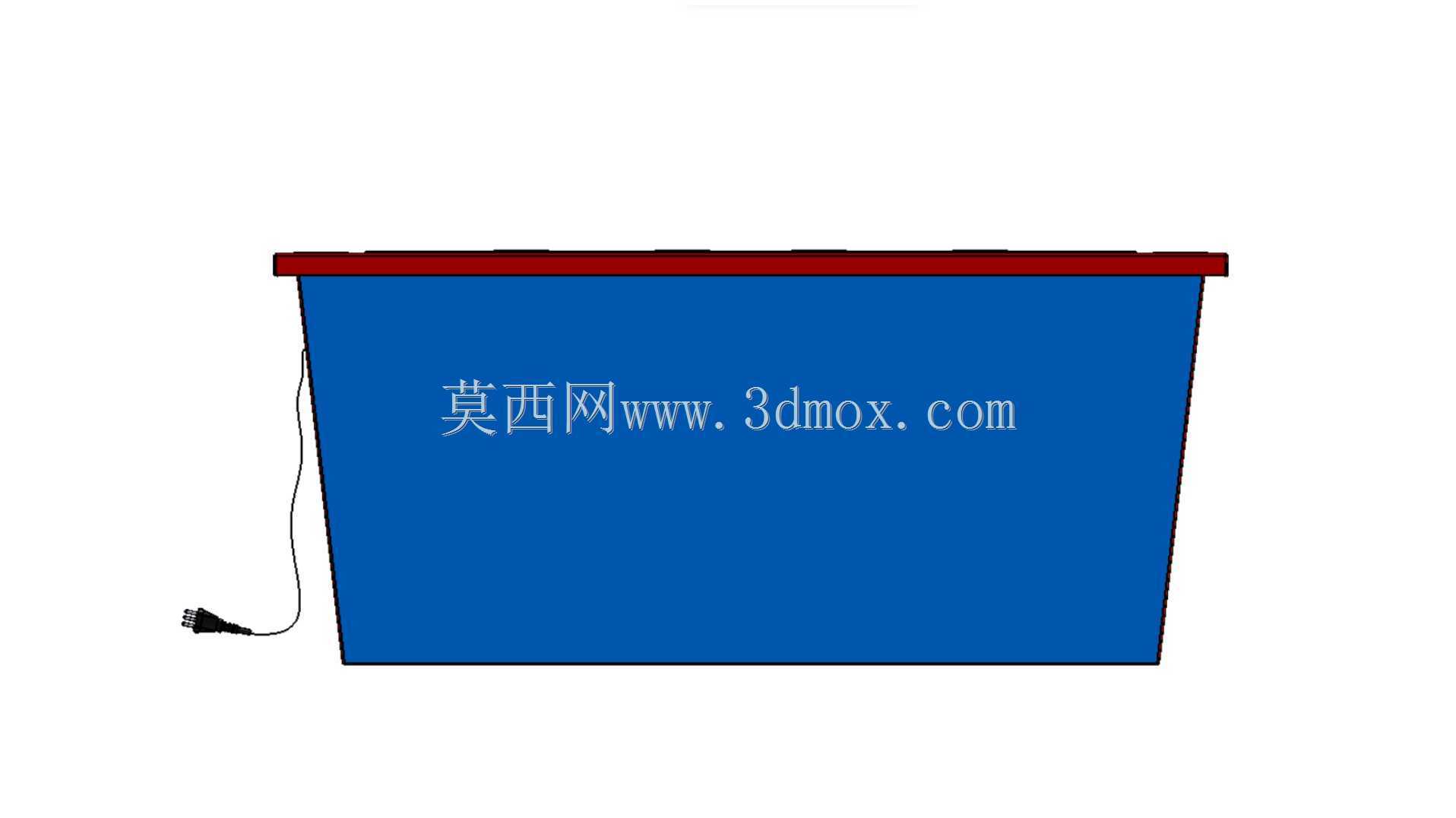

　　再说到外形尺寸与安装边界，这套单组装置的外部轮廓尺寸为长1200mm、宽800mm、高600mm，其中种植盖板厚度为30mm，箱体侧壁厚度为5mm，整体采用食品级PP材质滚塑成型，自重控制在18kg以内，满液状态下总重量不超过220kg，安装时地面承载要求不低于5kN/㎡，普通民用建筑楼板、农业大棚钢架层架都能满足承载要求。安装时需要注意设备侧边预留至少150mm的走线与检修空间，设备底部不需要额外固定，只要放置面水平度误差不超过2mm/m，就能保证密封胶条均匀受压，不会出现局部漏雾的问题。如果是多组并排布置，组间预留10mm的伸缩间隙即可，避免温度变化导致的型材膨胀挤压变形。另外设备的供电接口位于箱体侧面下部，距离地面高度为100mm，布线时要做防水弯处理，避免清洁地面时的积水溅入接口造成短路。

　　从结构建模的细节来看，这套模型把所有装配间隙都做了还原，比如盖板和箱体之间预留了2mm的密封胶条安装槽，定植孔和定植篮之间预留了1mm的配合间隙，雾化喷头的安装位做了内螺纹孔特征，回流槽的坡度也在模型里做了准确体现，不是那种只做外形的概念模型，不管是做结构受力仿真，还是直接导出工程图开模生产，都能直接复用特征，不需要再做大量的结构补全工作。很多新手做这类农业设备建模的时候，容易忽略实际使用中的维护需求、耗材通用性问题，这套结构在这两点上的考量很贴合实际生产使用场景，没有多余的装饰性结构，所有特征都是为了功能服务。
