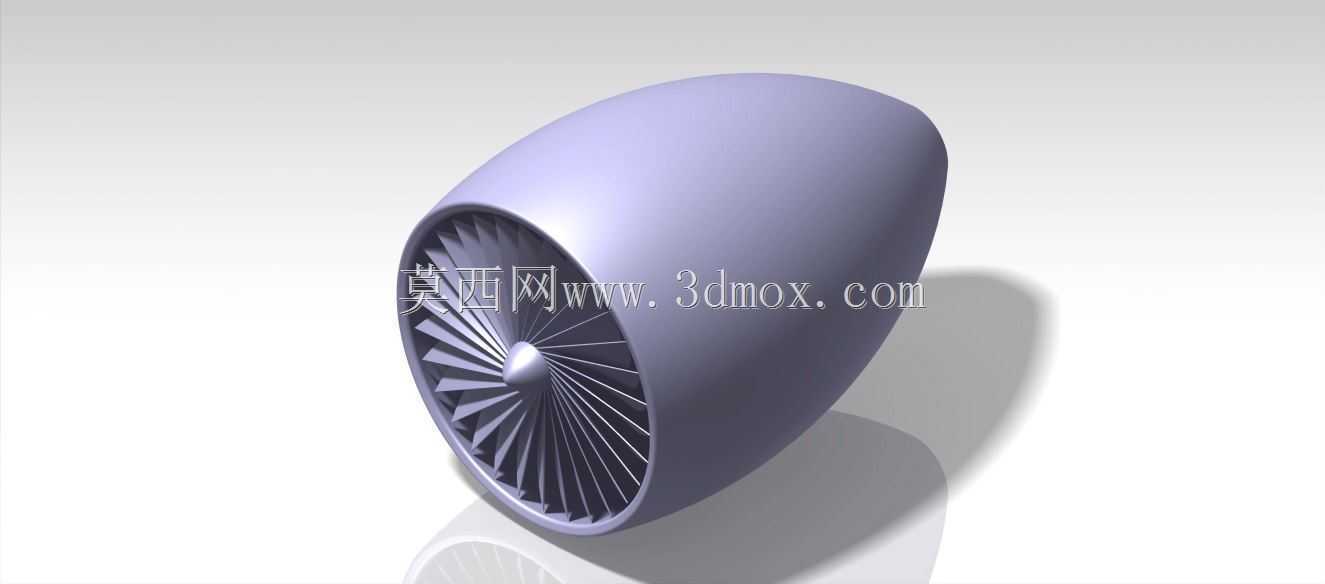

民用航空涡扇发动机短舱及风扇段结构

　　在民用干线客机、支线客机以及大型军用运输机的动力系统选型中，大涵道比涡扇发动机是当前的绝对主流配置，本次呈现的结构段覆盖了发动机进气道、短舱前段、风扇转子核心部分，是动力系统最前端的气动与结构集成单元。从实际装机场景来看，该段结构直接直面来流，首先要完成进气整流功能，将不同飞行姿态下的紊乱来流梳理为均匀轴向气流，导入风扇压气机段，避免气流畸变引发压气机喘振，这也是短舱外形采用流线水滴型设计的核心原因——曲面曲率经过多轮气动迭代，在巡航状态下能将进气道总压损失控制在极低水平，同时降低短舱外壁的摩擦阻力与压差阻力，匹配飞机巡航阶段的减阻需求。

　　从功能特性上拆解，该结构段分为外部短舱壳体与内部风扇转子两个核心部分。外部短舱采用一体化曲面成型设计，前缘做了圆滑过渡处理，避免大迎角飞行时气流在进气道唇口发生分离；短舱内壁到风扇叶尖的间隙经过严格控制，既要保证转子转动时不发生碰磨，又要减少叶尖泄漏流带来的效率损失，实际工程中该间隙通常会结合热膨胀量、转子振动幅值预留合理裕度，建模时已经将该安装边界纳入考量，曲面公差带沿周向均匀分布，适配不同工况下的形变位移。内部风扇部分采用宽弦叶片设计，叶片沿轮毂周向均匀排布，叶型从根部到尖部存在连续的扭角变化，根部位移约束强、承受离心载荷大，叶型厚度更大、安装角更陡，尖部则更薄、安装角更平缓，适配不同半径处的圆周速度差，保证整个叶高范围内的气流攻角处于高效区间，减少流动损失。轮毂采用纺锤型整流设计，前端的整流锥将进气道中心的气流平滑导向叶片通道，避免中心区域出现流动死区，降低进气阻力。

　　从设计思路层面讲，该结构建模过程中优先保证气动外形的连续性，短舱外曲面采用G2连续曲面构建，避免曲面出现折角引发的气流分离；叶片建模时先完成基元叶型的参数化构建，再沿积叠线完成扫掠成型，还原真实叶片的弯掠特征，保证叶型的气动精度。安装边界上，该段结构后端对接风扇机匣与核心机承力框架，短舱上预留了与吊挂连接的安装接口位置，建模时已经考虑了接口的同轴度要求，短舱轴线与风扇转子轴线的同轴度公差符合航空动力装置的安装规范，避免装机后出现转子不对中引发的振动问题。

　　在实际工程应用中，该段结构除了承担整流与压气功能外，还要承受鸟撞、冰雹撞击等外来物冲击载荷，短舱前缘与叶片的结构强度都需要满足适航规范的抗冲击要求，建模时的壁厚分布、叶片材料分布的结构预留，也匹配了这部分强度设计需求。同时短舱内壁的消声结构安装空间也在建模时做了预留，方便后续加装消声衬层，降低发动机进场阶段的噪声水平，满足机场周边的噪声管控要求。对于结构设计从业者而言，该模型可以直观理解大涵道比涡扇发动机前端的气动布局逻辑、转子与静子的间隙配合要求、曲面零件的建模思路；对于动力系统选型人员，可通过该模型直观感知短舱的尺寸边界，匹配飞机吊挂的安装空间设计，核算短舱与机翼、机身的间隙是否满足飞行过程中的形变要求，避免出现气动干扰或结构干涉。
