适配NEMA17电机的3D打印柔性联轴器结构

在桌面级3D打印机、小型数控雕刻机、轻载自动化滑台这类采用NEMA17规格步进电机作为动力源的设备里，电机轴与传动丝杠、输出轴的同轴度误差一直是影响传动精度、加剧轴承磨损的核心问题。这类小型设备的机架多采用铝型材拼接或3D打印件组装，加工与装配精度有限，很难保证电机输出轴与从动轴的严格同轴，若采用刚性联轴器直接连接，运转过程中会产生额外的径向载荷，轻则导致电机运行噪音增大、定位精度丢步，重则会造成电机轴承、丝杠螺母的提前磨损失效，而这款适配NEMA17电机的柔性联轴器，正是针对这类轻载传动场景的连接需求设计的。

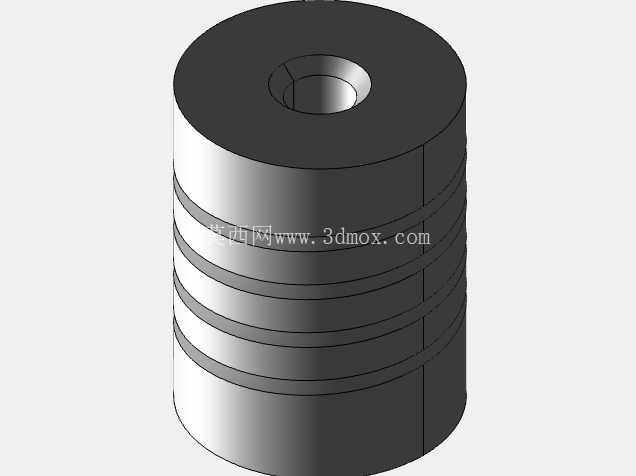

从结构设计逻辑来看，这款联轴器采用了平行切槽的一体式挠性结构，整体为圆柱状本体，柱面沿轴向加工有多道平行的环形切槽，通过槽位之间的薄壁形变来补偿两轴之间的径向偏差、角向偏差以及少量轴向窜动，和传统的膜片联轴器、梅花联轴器相比，这种一体式切槽结构没有额外的装配零件，不存在连接松动、弹性元件老化失效的问题，尤其适合3D打印工艺的成型特点——不需要支撑结构就能一次性打印完成，打印完成后仅需去除孔内少量残留材料即可投入使用，不需要二次装配，大幅降低了小批量自制的成本与周期。

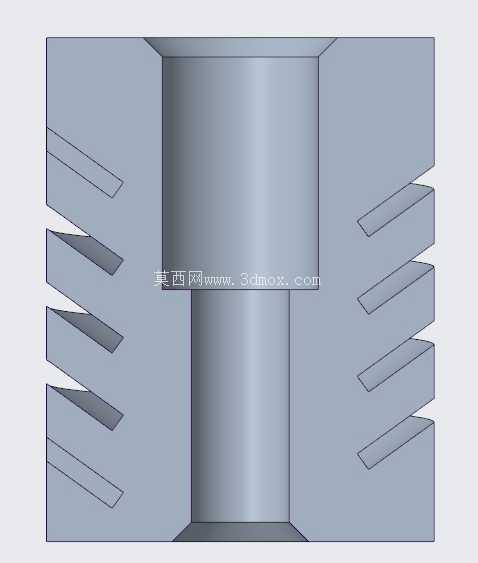

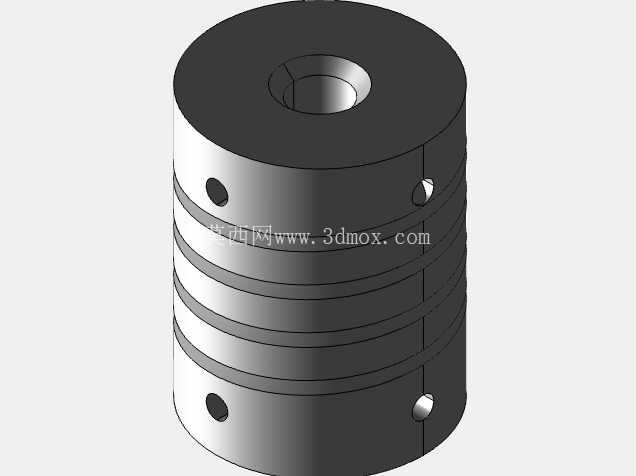

尺寸参数的设定完全围绕NEMA17电机的安装边界展开，本体总长度26mm，外径20mm，这个外径尺寸刚好匹配NEMA17电机42mm的安装法兰尺寸，不会出现联轴器外径过大和电机安装座、机架型材产生干涉的问题；两端的安装孔径分别为5mm和8mm，其中5mm孔径是标准NEMA17步进电机的输出轴直径，8mm孔径则对应市面上绝大多数桌面级设备常用的T8丝杠直径，两端的孔壁上均设计有径向的顶丝孔，安装时通过紧定螺钉分别锁紧电机轴与丝杠轴，不需要额外的轴向固定结构，安装操作非常简便，只需要将两端轴插入对应孔径，拧紧顶丝即可完成装配，不需要复杂的对中调整，非常适合非专业人员的设备组装与维护。

实际应用场景中，这款联轴器的补偿能力完全覆盖小型设备的装配误差范围，平行切槽的结构在传递扭矩时，薄壁部分的形变可以吸收两轴之间0.2mm以内的径向偏差、1°以内的角向偏差，对于铝型材机架装配时产生的累计误差有足够的补偿余量，同时一体式结构没有传动间隙，正反转切换时不会出现空程误差，能够保证传动过程中的定位精度，满足3D打印、小型雕刻这类对传动精度有一定要求的场景需求。和金属材质的成品联轴器相比，3D打印的尼龙或PLA材质本身具备一定的阻尼特性，能够吸收电机运转时产生的高频振动，降低设备整体运行噪音，同时在出现过载堵转的情况时，联轴器的切槽薄壁会先发生形变断裂，起到过载保护的作用，避免电机堵转烧毁或者丝杠、螺母等核心传动零件损坏，降低设备故障后的维修成本。

设计过程中充分考虑了3D打印的工艺限制，整体结构没有小于45度的悬空面，所有切槽的宽度都预留了0.2mm的打印间隙，避免打印过程中出现槽位粘连、失去挠性的问题，两端的安装孔设计为直孔，打印时可以沿着轴向竖直摆放，层纹方向与扭矩传递方向一致，能够最大化打印件的结构强度，避免层间受力断裂；顶丝孔的位置设计在切槽的实体段位置，避开薄壁形变区域，保证顶丝锁紧时不会压坏薄壁结构，同时顶丝孔采用标准M3螺纹规格，用户可以直接采用通用的M3紧定螺钉，不需要定制特殊规格的紧固件，进一步降低使用门槛。

在安装边界的适配性上，26mm的总长度刚好适配NEMA17电机安装座到丝杠固定座之间的常规间距，不需要额外调整电机或丝杠的安装位置，直接替换原有刚性联轴器即可完成升级；20mm的外径尺寸也不会和常见的2020、2040铝型材安装面产生干涉，即使是紧凑结构的小型设备，也有足够的安装空间。对于DIY设备制作者、小型设备研发人员来说，这种可直接3D打印制作的柔性联轴器，不需要依赖外购标准件，在设备原型迭代阶段，可以快速打印制作完成装配验证，大幅缩短原型调试的周期，同时针对特殊的轴径需求，只需要修改两端孔径的参数即可快速适配，不需要重新开模或者定制特殊规格的联轴器，具备很强的适配灵活性。

从传动特性来看，这种平行切槽的柔性联轴器属于零背隙传动结构，在正反转频繁的运动场景下，不会因为弹性元件的间隙产生传动误差，能够保证运动控制的精度，同时挠性结构的形变是弹性形变，在额定扭矩范围内不会产生塑性变形，长期使用的精度保持性较好，适合轻载、高精度要求的直线传动场景。需要注意的是，这款联轴器的额定扭矩匹配NEMA17电机的输出扭矩范围，适合传递1N·m以内的扭矩，不可用于重载传动场景，否则会出现切槽断裂的问题，这也是设计时针对目标应用场景做的参数匹配，避免过度设计带来的尺寸与成本浪费。
