SC10UU箱式直线滑动轴承带座组件

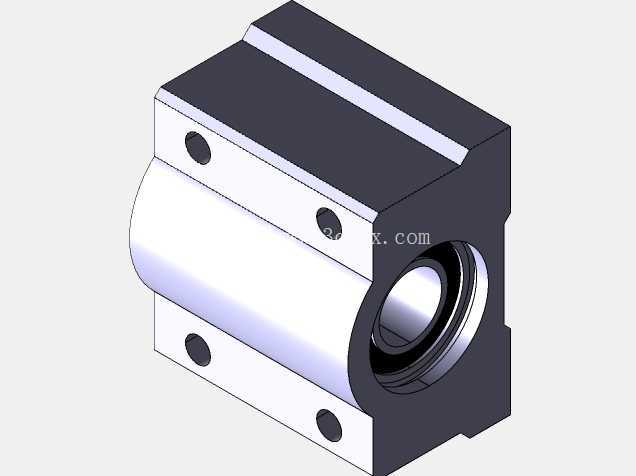

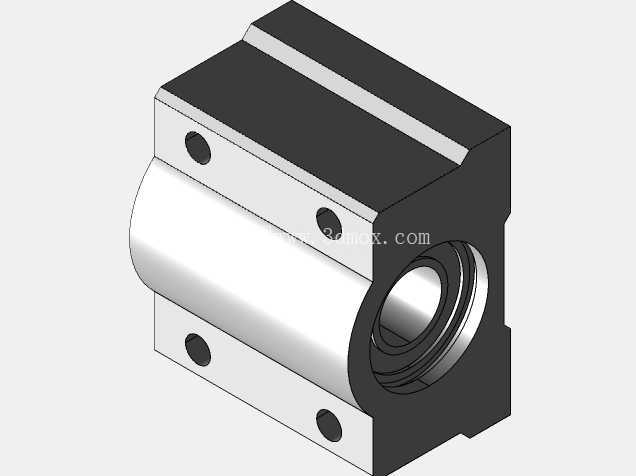

　　这个组件的主体是铝合金加工的箱式基座，基座上下两面都做了平行度校准的安装平面，四个沉头安装孔分布在基座四角，孔位的中心距是按照通用线性配件的标准规格设计的，安装时不需要额外做转接板，直接通过内六角螺丝就能固定在设备的安装基板上，沉头孔的深度刚好能把M4规格的螺丝头完全埋入，不会突出平面影响滑台的运动行程。基座内部嵌装的是带保持架的直线滚珠轴承，轴承内圈和光轴配合的间隙控制在微米级，既保证滑动时的顺畅度，又不会因为间隙过大出现运动偏摆，轴承两端自带密封圈，能阻挡车间环境里的粉尘、切削碎屑进入轴承滚道，延长日常使用的维护周期。做非标自动化设备设计的工程师，对箱式直线轴承座不会陌生，这类组件是线性往复运动机构里最常用的支撑导向部件之一，SC10UU规格对应的是适配10mm直径光轴的单元式带座轴承，在小型输送线、点胶设备移载机构、3D打印运动轴、小型检测设备的滑台模组里应用极广。很多刚入行的设计人员选型时容易忽略安装边界的细节，最后装配时出现干涉或者运动卡滞的问题，其实从三维结构上就能把所有配合尺寸捋清楚。

　　从设计思路上看，这种一体式箱式结构比单独采购直线轴承再自行加工安装座的方案可靠性高很多，自行加工安装座时很容易出现轴承安装孔的同轴度偏差，导致光轴穿入后滑动阻力变大，甚至出现卡珠的问题，而标准化生产的带座组件在出厂前已经完成了轴承和基座的压装校准，同轴度、端面垂直度都有统一的精度控制，选型时只需要确认适配的光轴直径、安装孔位尺寸和整体的外形边界，就能直接套用在设计方案里，大幅缩短绘图和加工验证的周期。实际应用场景里，这类组件通常成对使用，两根平行的光轴上各装配一个或者多个轴承座，用来支撑运动滑台的负载，单座的额定动负载可以满足小型机构的水平或者垂直运动需求，垂直安装时需要额外考虑滑台的自重，搭配对应的限位结构防止断电下坠。

　　很多人设计时会忽略轴承座的总长度和光轴的有效行程匹配，SC10UU的基座总长度比内嵌的直线轴承更长，两端突出的部分刚好给密封圈留出了安装空间，计算滑台的最大运动行程时，要把轴承座的长度、两端的限位缓冲块厚度都扣除，避免滑台运动到行程末端时和其他部件发生硬碰撞。基座侧面的两个顶丝孔是用来固定轴承外圈的，压装轴承时不需要额外涂胶固定，拧紧顶丝就能防止轴承在基座内发生轴向窜动，后期维护更换轴承时，只需要松开顶丝就能把旧轴承顶出，更换新件的操作非常方便，不需要整个更换基座，能降低设备的后期维护成本。从外形结构上看，基座的顶部做了凹槽式的减重设计，在不降低整体结构强度的前提下减少了材料用量，同时凹槽也能作为安装时的定位基准，打表校准平行度时可以直接把百分表靠在凹槽的侧边上，快速调整两个轴承座的同轴度。在一些有洁净要求的设备场景里，这种铝合金基座的表面做了阳极氧化处理，不容易生锈，也不会产生多余的切削碎屑，适配电子组装、医药包装这类对生产环境洁净度有要求的行业。

　　设计选型时还要注意安装面的平面度，如果设备的安装基板平面度误差过大，强行拧紧安装螺丝会导致基座发生形变，挤压内部的直线轴承，导致滑动阻力变大，甚至出现轴承抱死的情况，所以安装前要先对安装基板的平面做打表校准，必要时在基座和基板之间加薄铜皮调整间隙，保证轴承座安装后内部的轴承孔保持同轴状态。这类带座直线轴承的运动方向是沿着光轴做直线往复运动，不能承受径向的偏载力矩，如果设计的滑台负载是偏心的，就要适当增加轴承座的数量，或者选用更长规格的加长型轴承座，分散负载力矩，避免局部应力集中导致轴承提前磨损。
