一吨级动物饲料加工带式搅拌设备结构设计

　　在规模化畜禽养殖配套的饲料加工工段，单批次1吨处理量的带式搅拌设备是中小型饲料加工机组的核心混合单元，承担着将粉碎后的谷物原料、蛋白辅料、矿物质添加剂、微量营养组分均匀混合的核心工序，混合均匀度直接决定成品饲料的营养均一性，避免畜禽采食过程中出现营养摄入偏差的问题。这类设备也可适配食品原料、化工粉体、建材辅料等相近物性的散状物料混合工况，对含水率在15%以下的粉粒体、带少量弱粘性的团状物料都有较好的适配性。

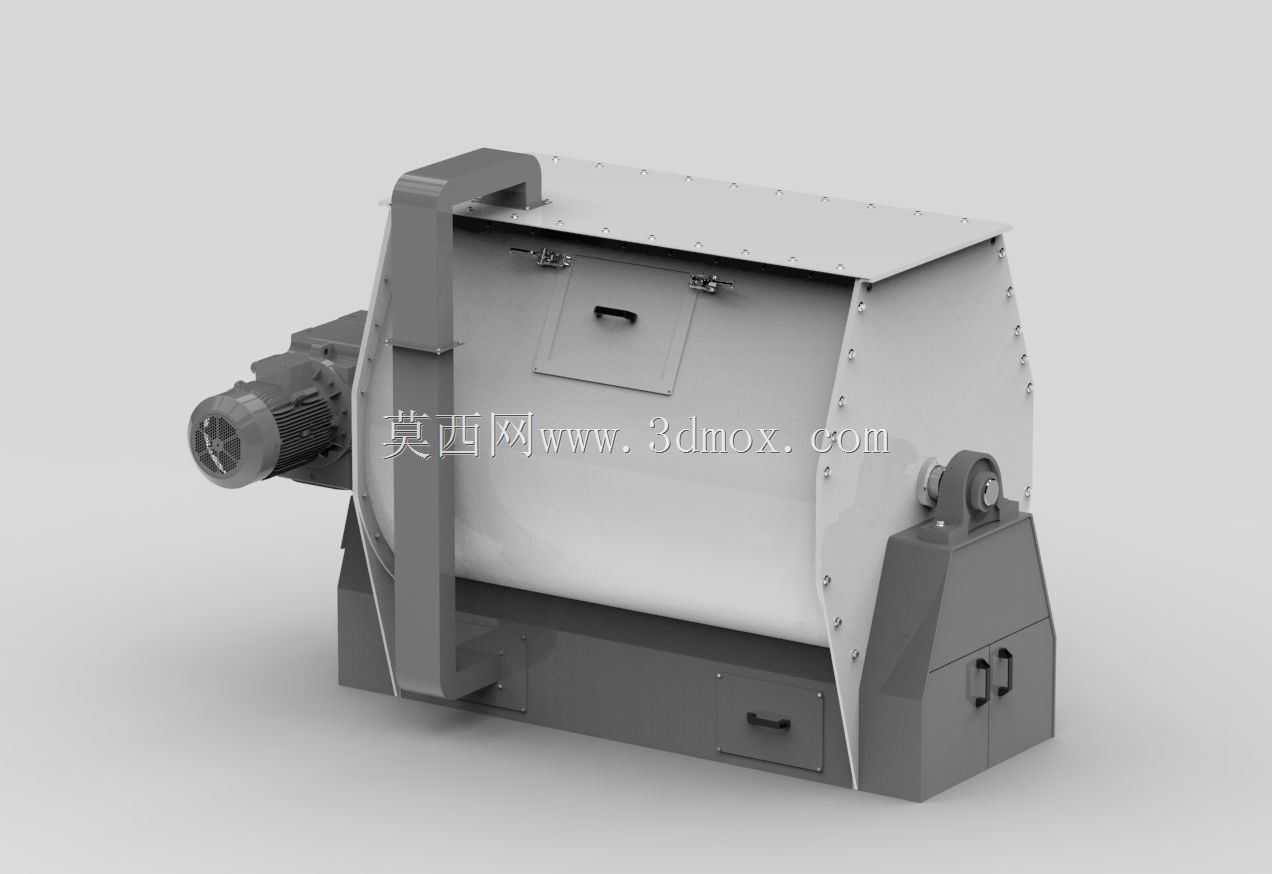

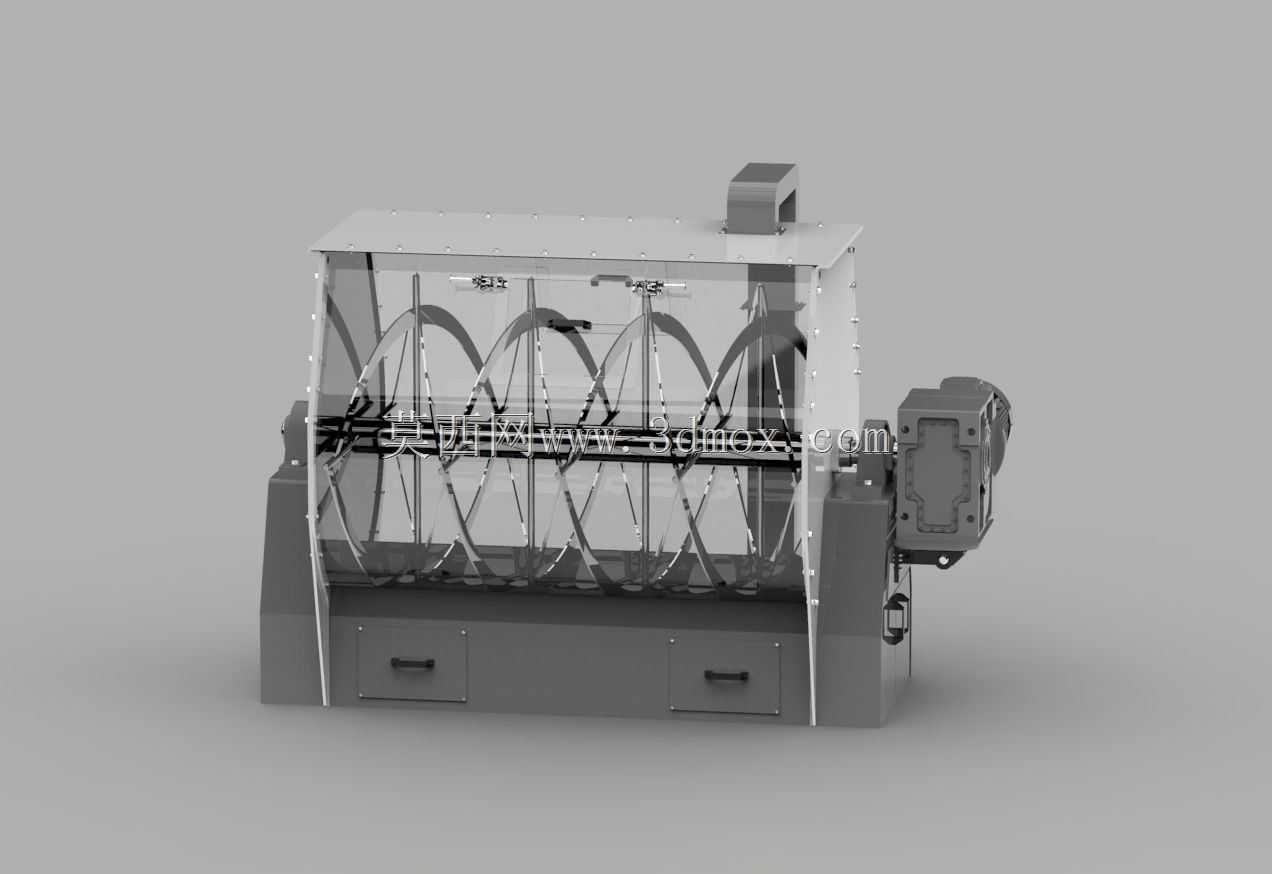

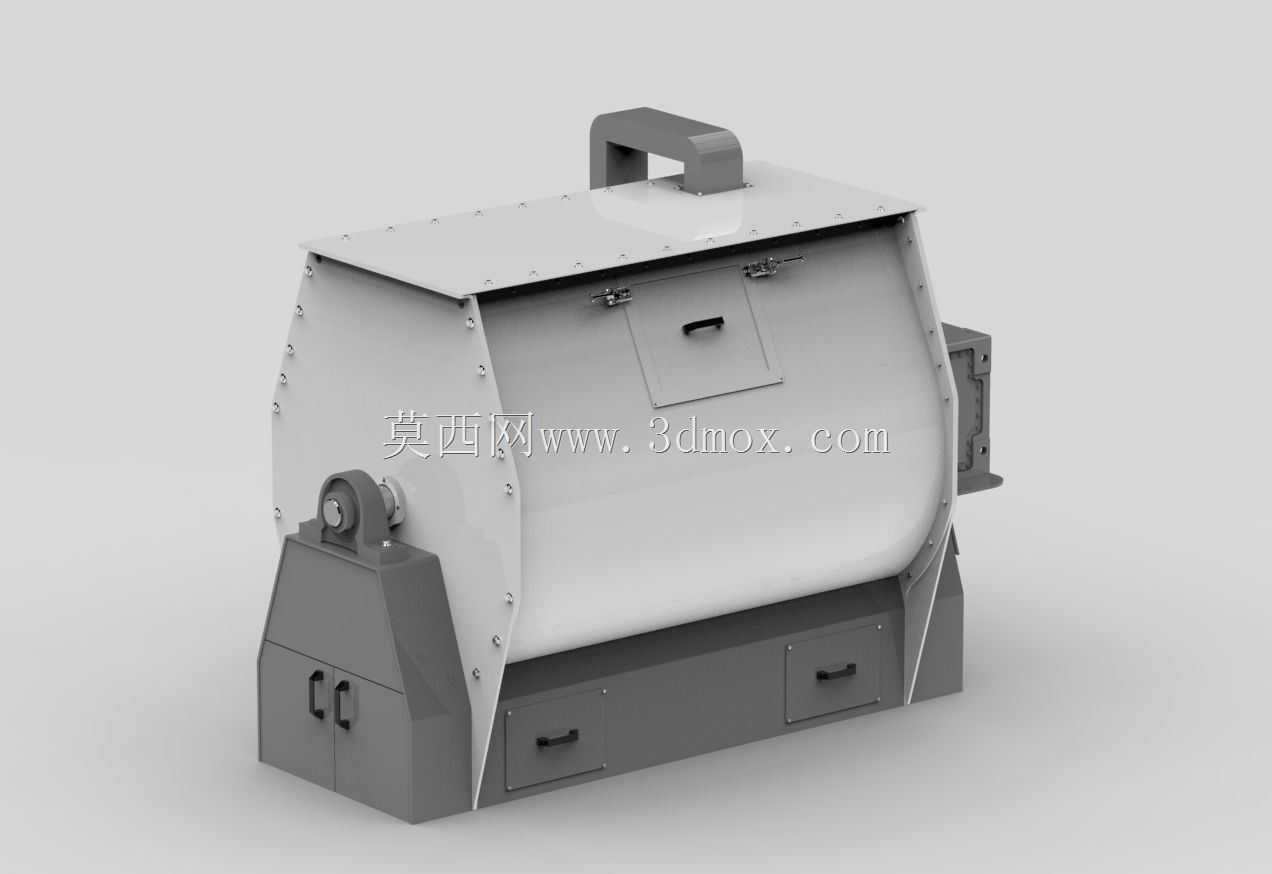

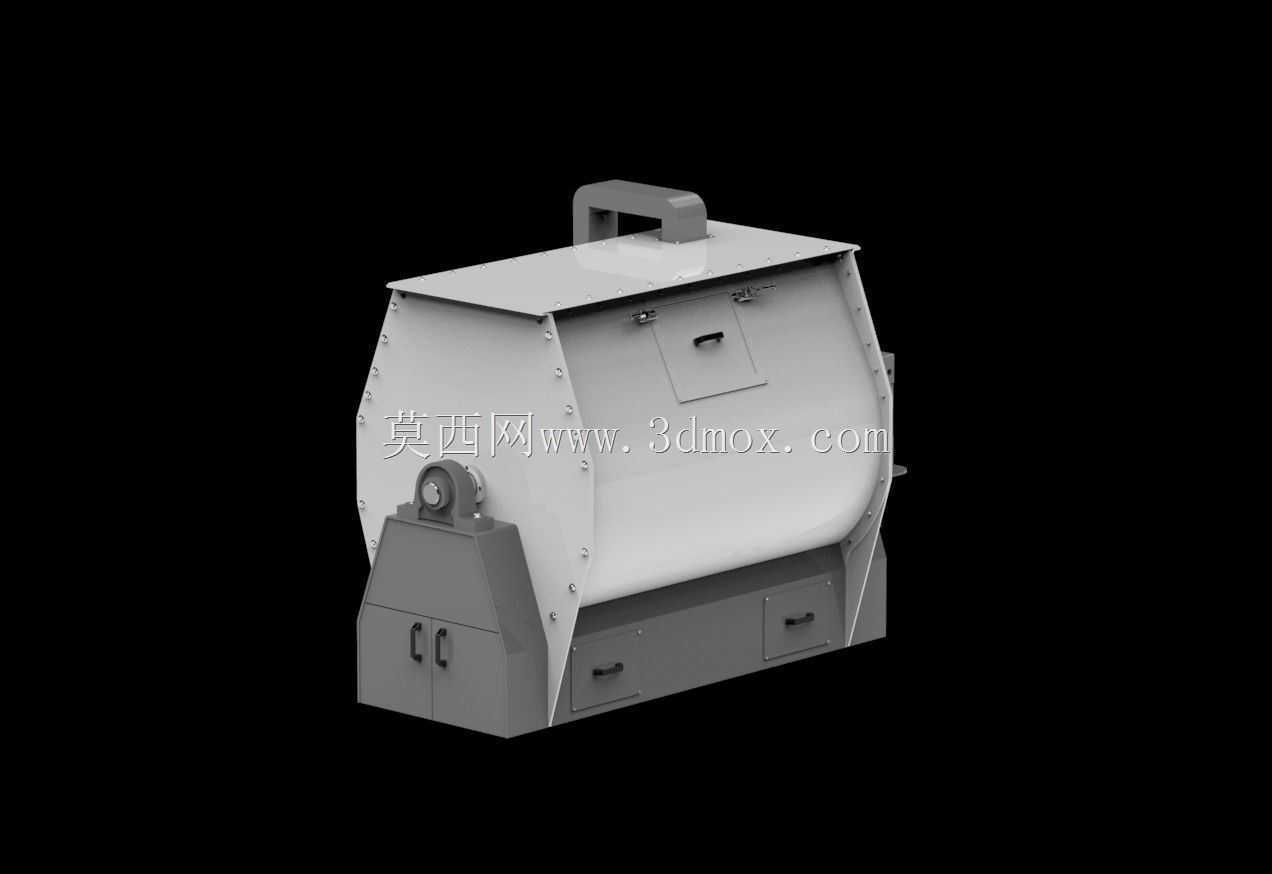

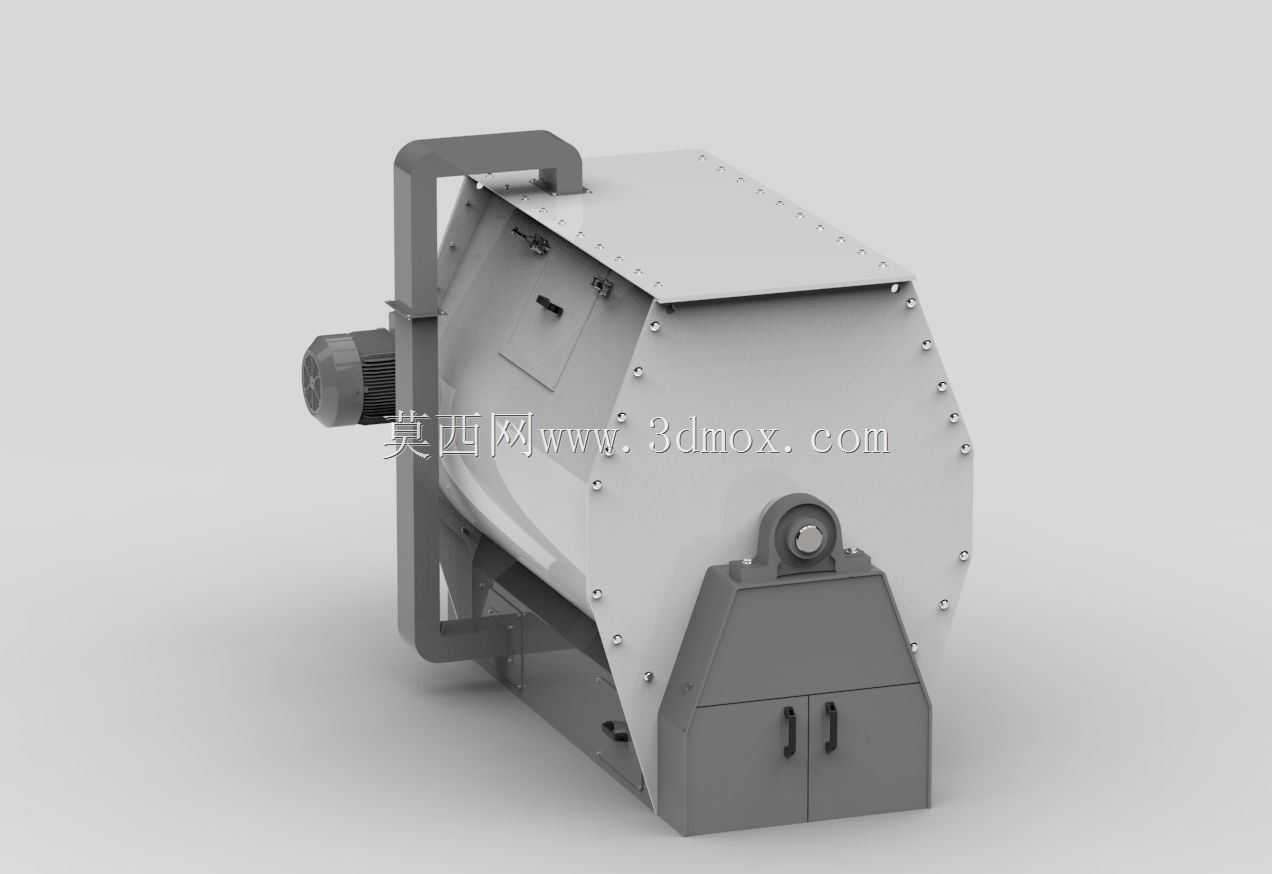

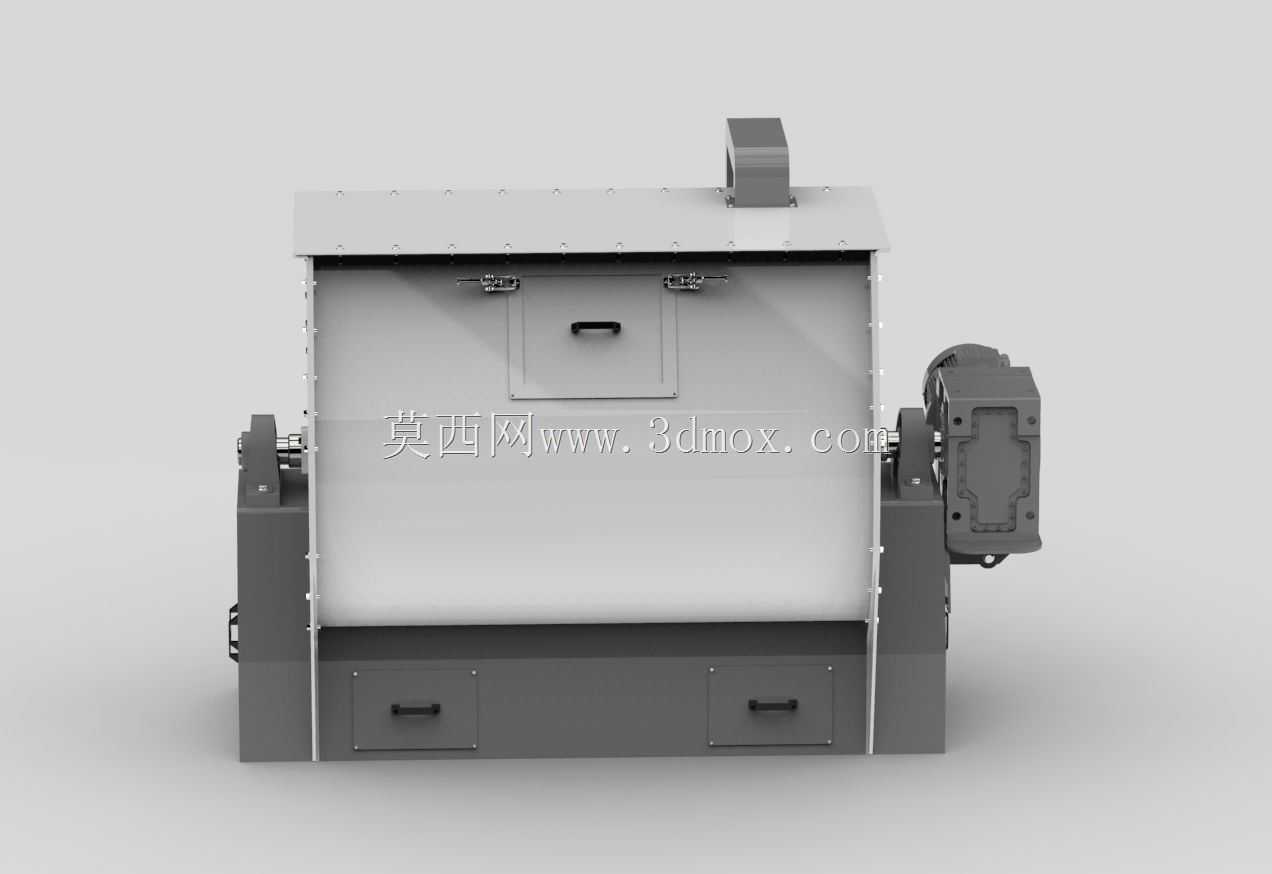

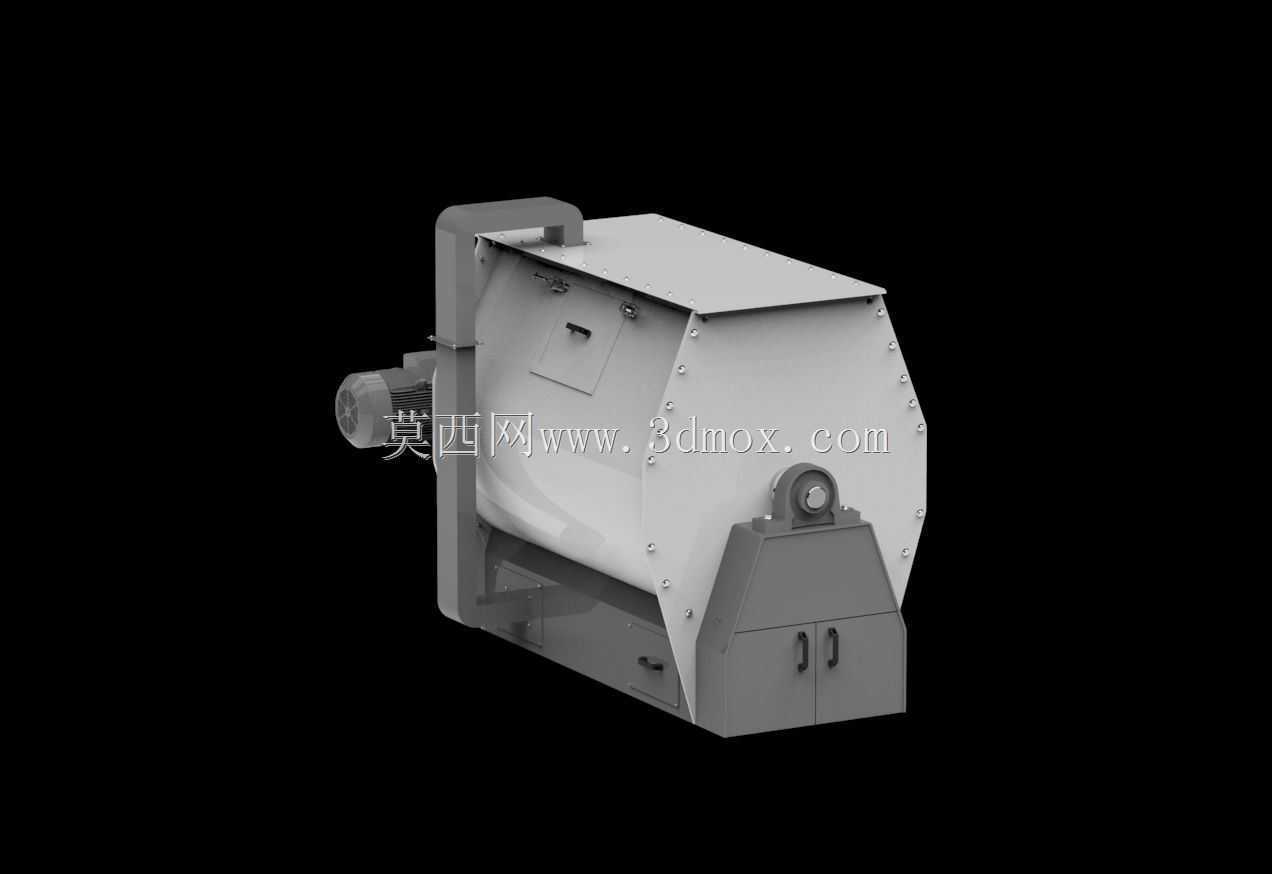

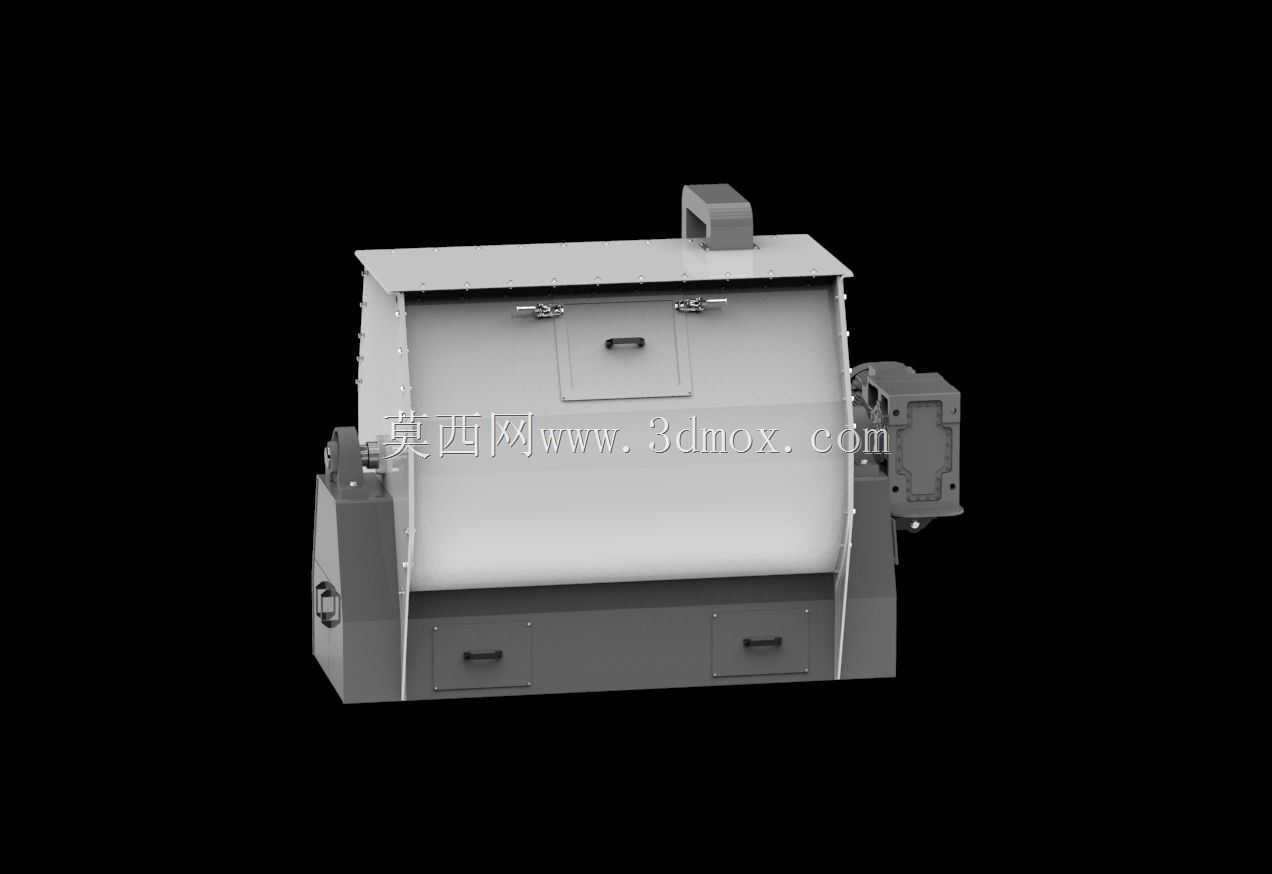

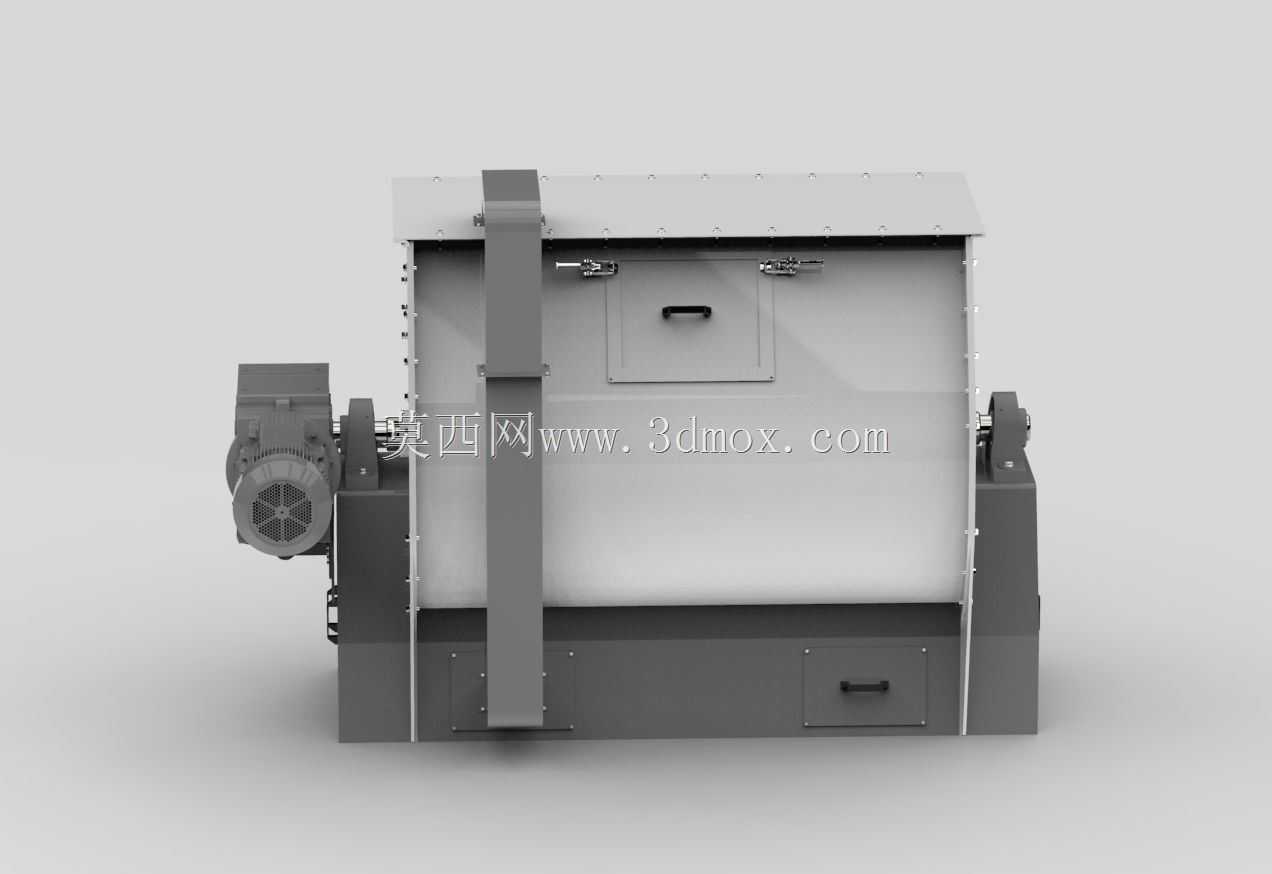

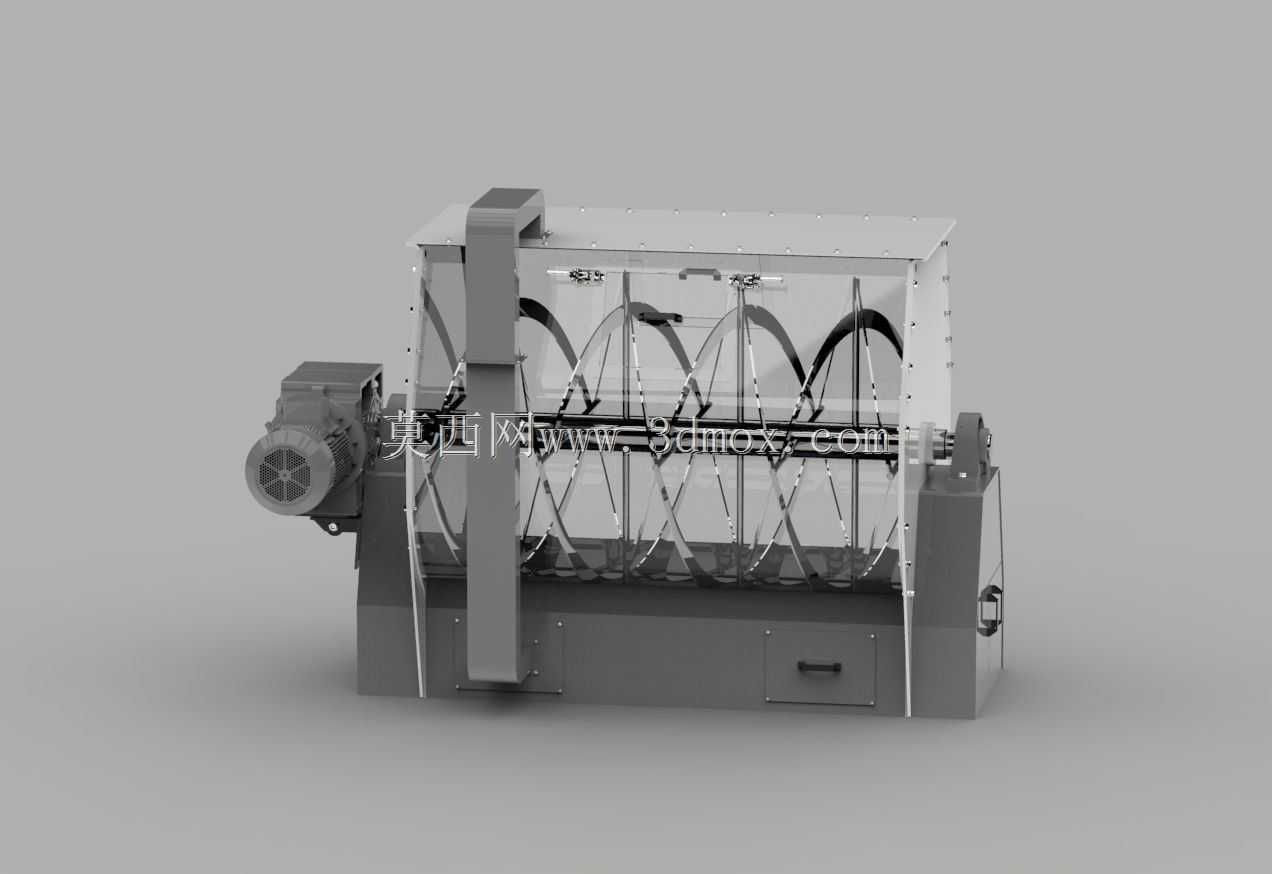

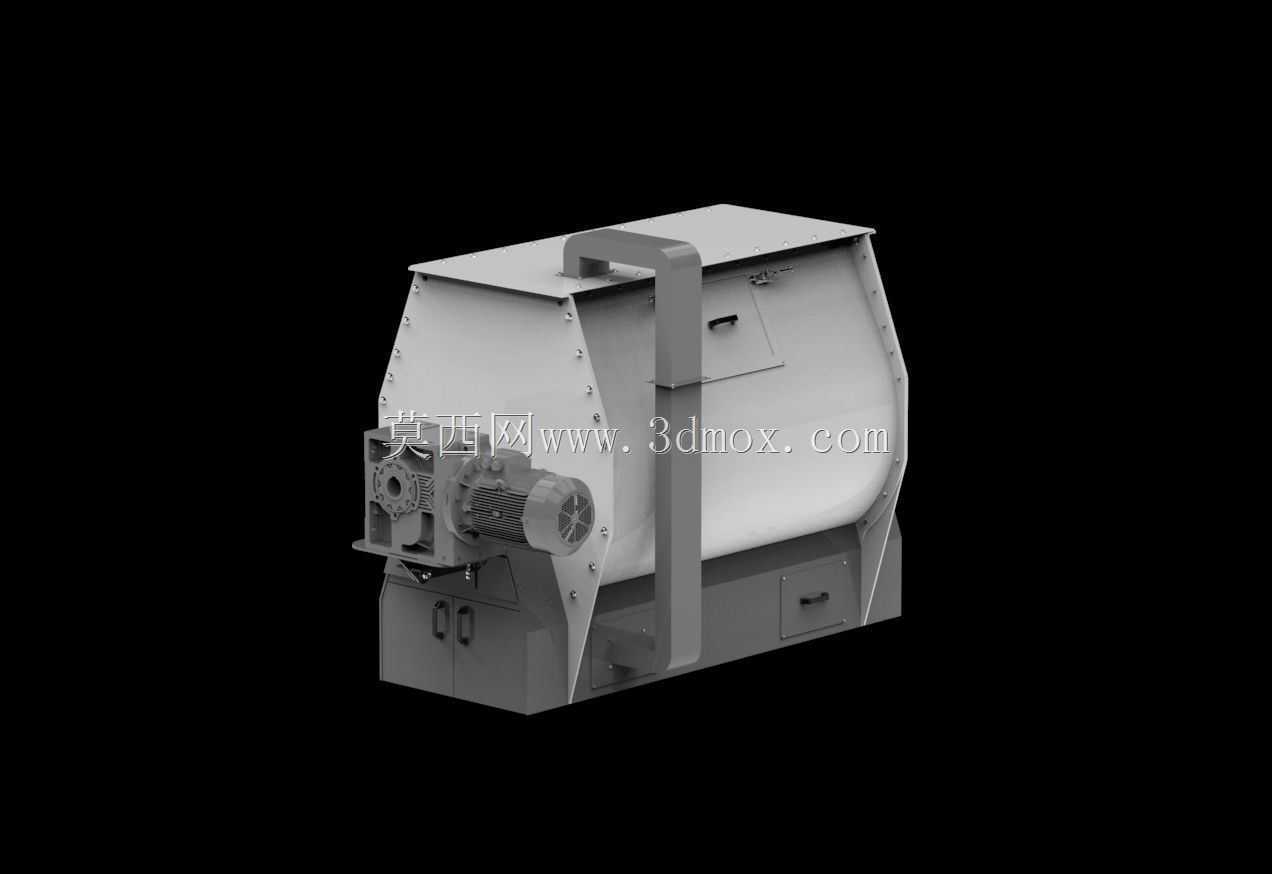

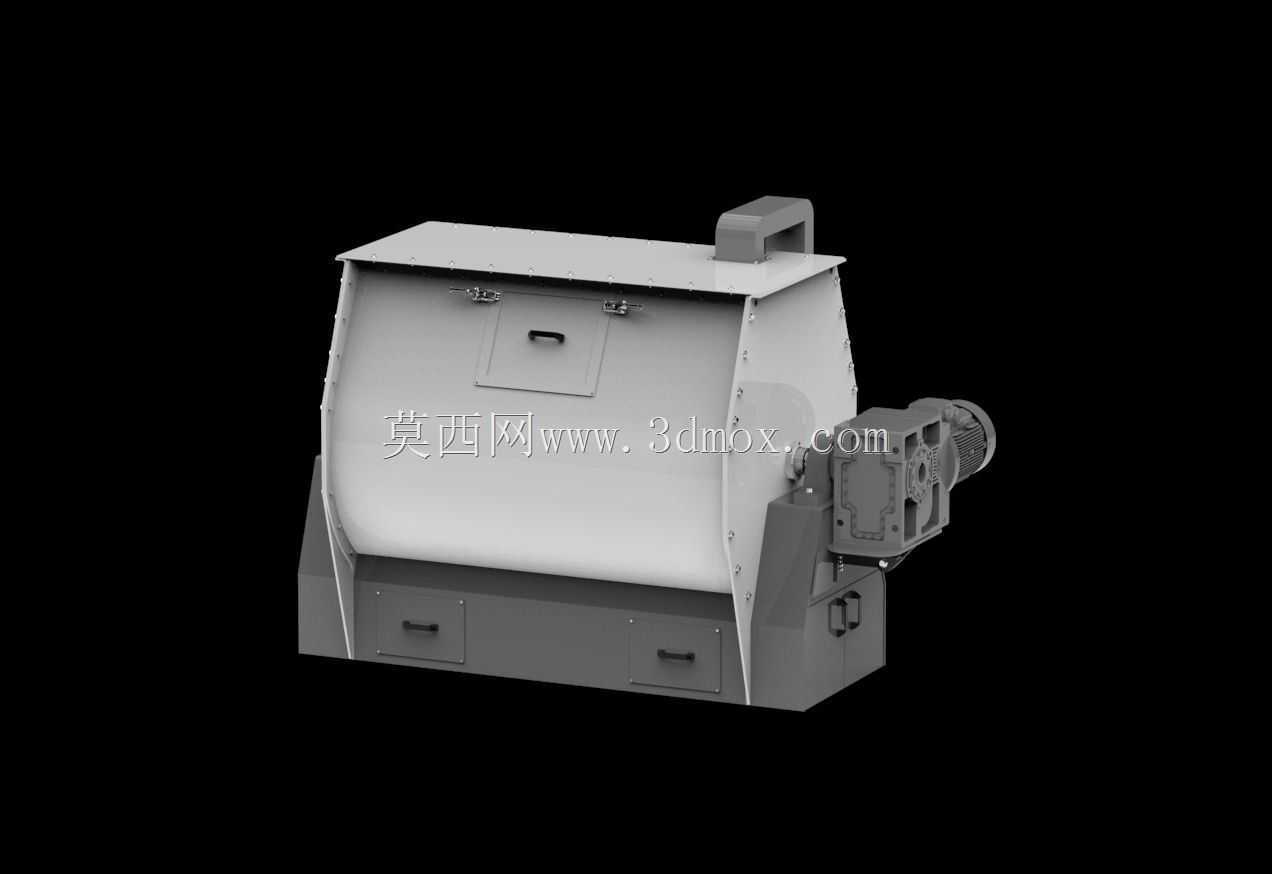

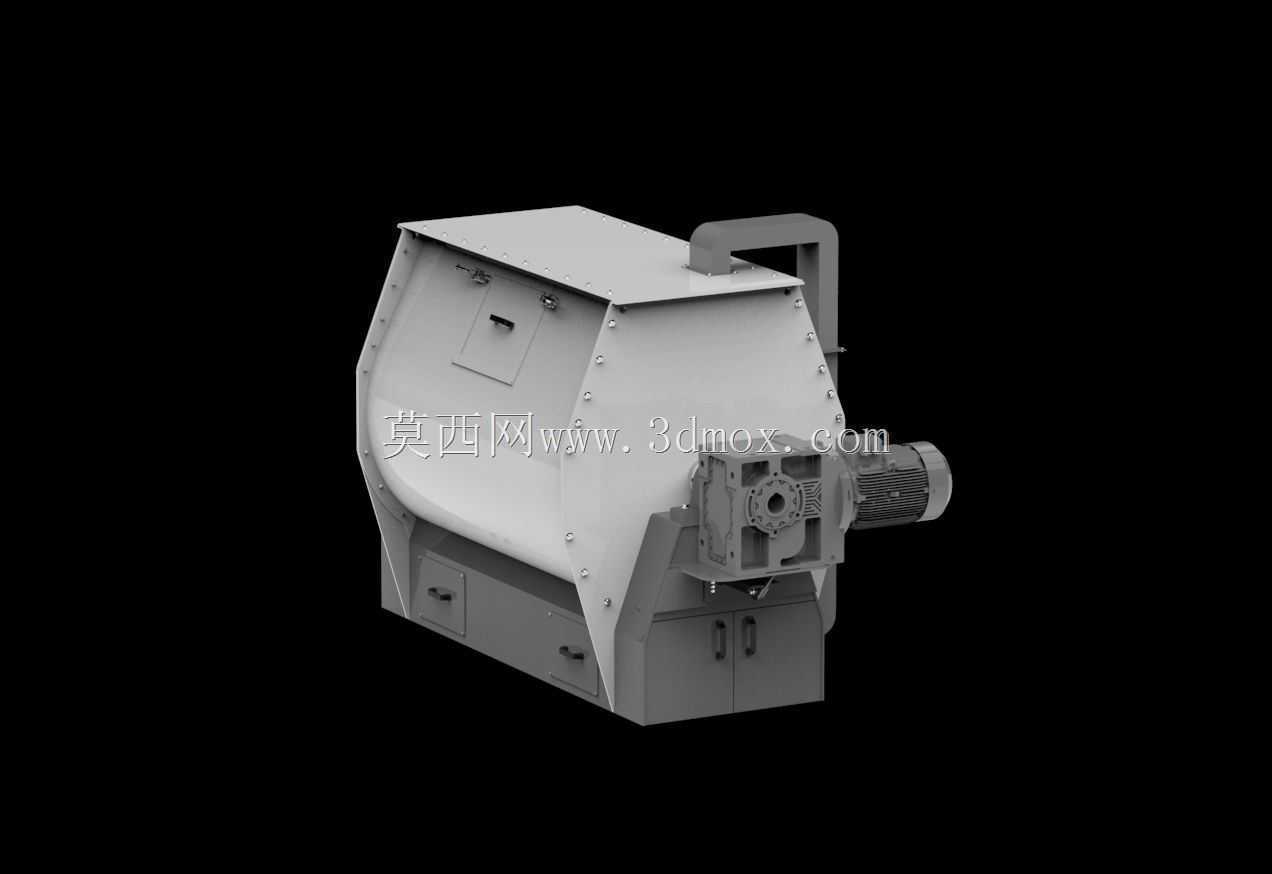

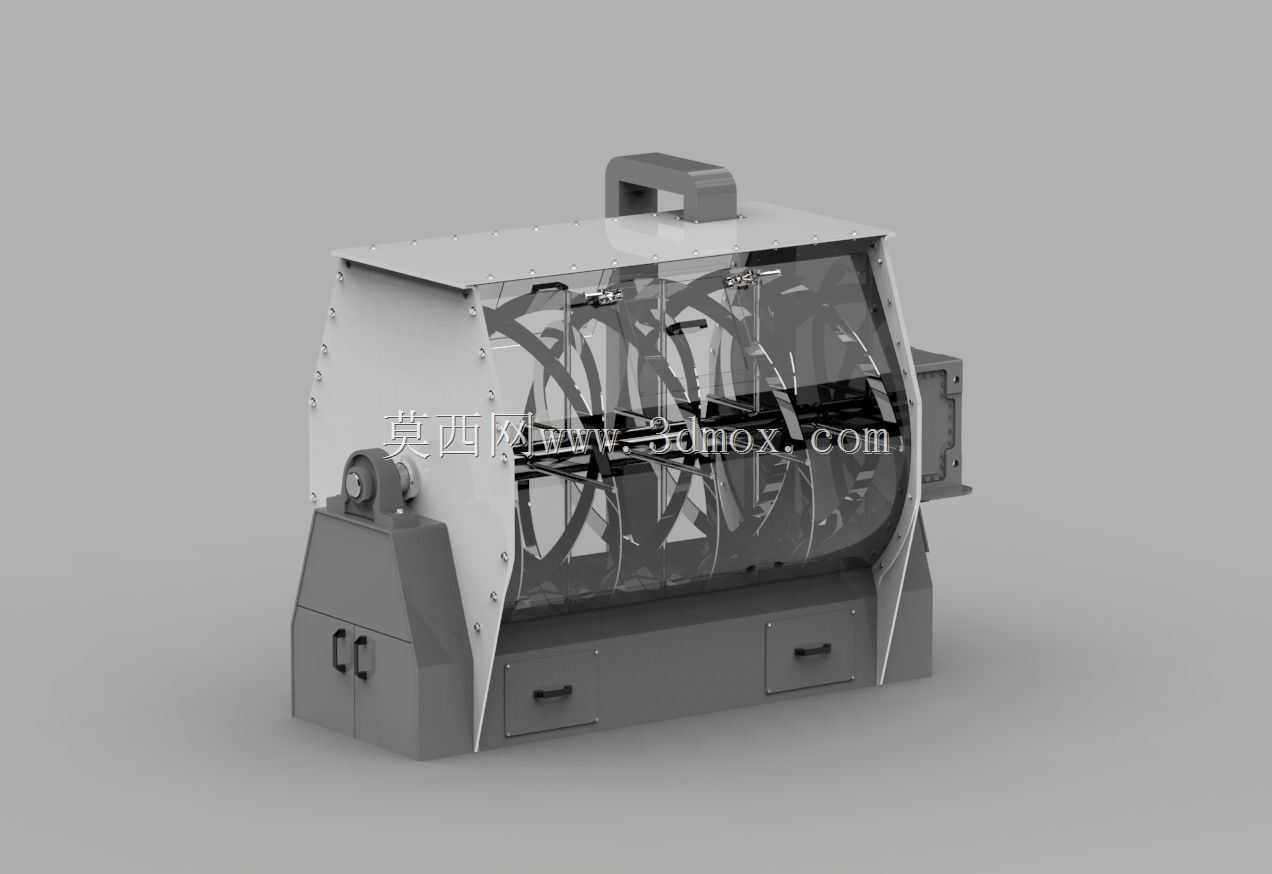

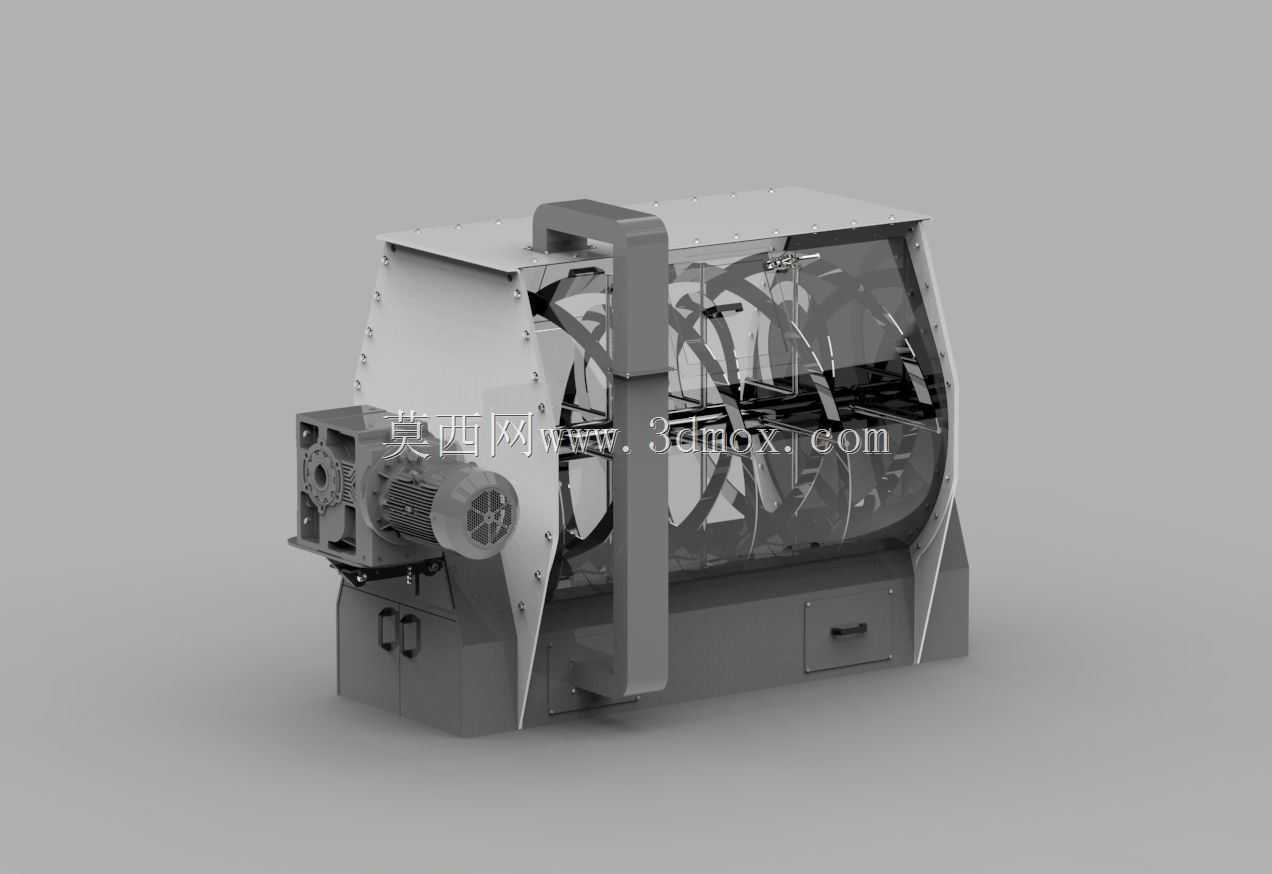

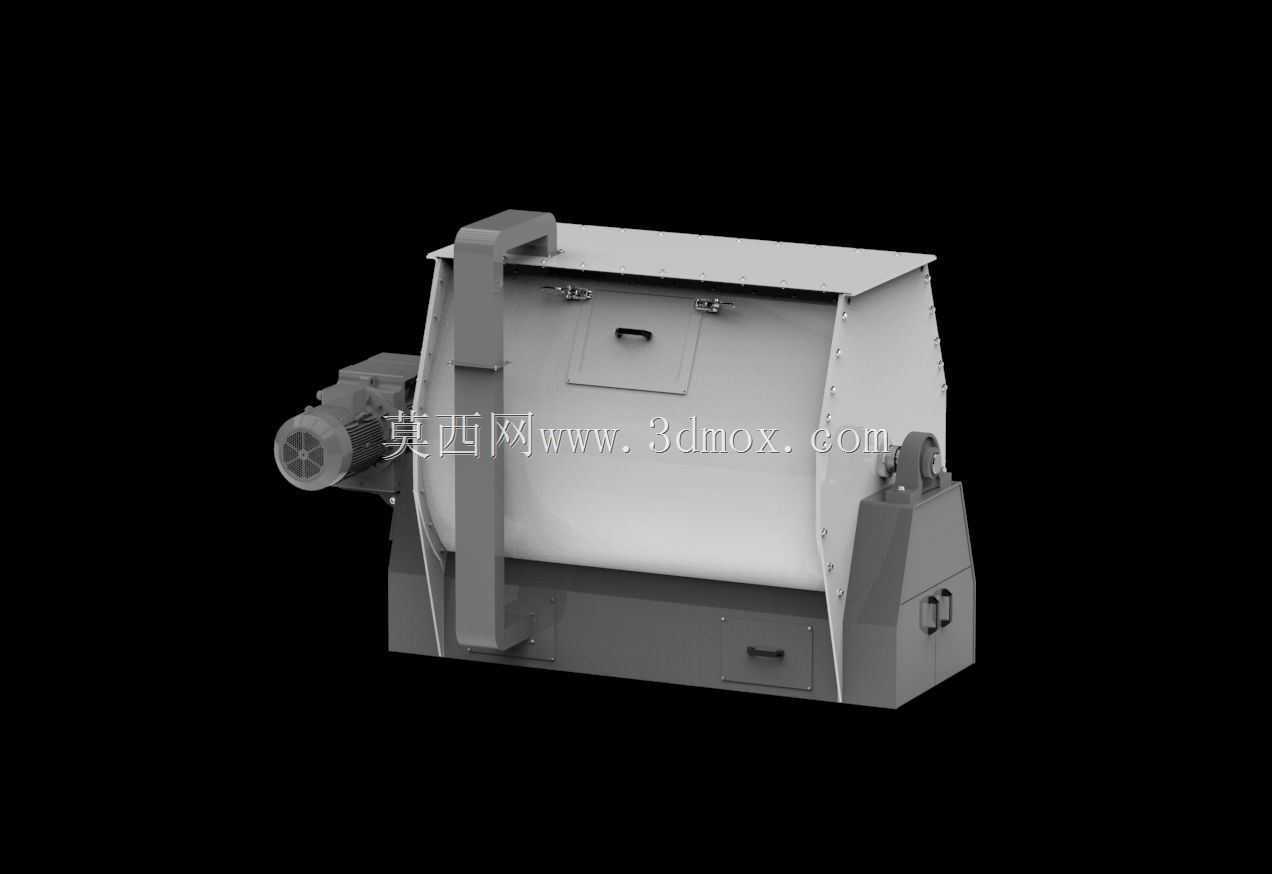

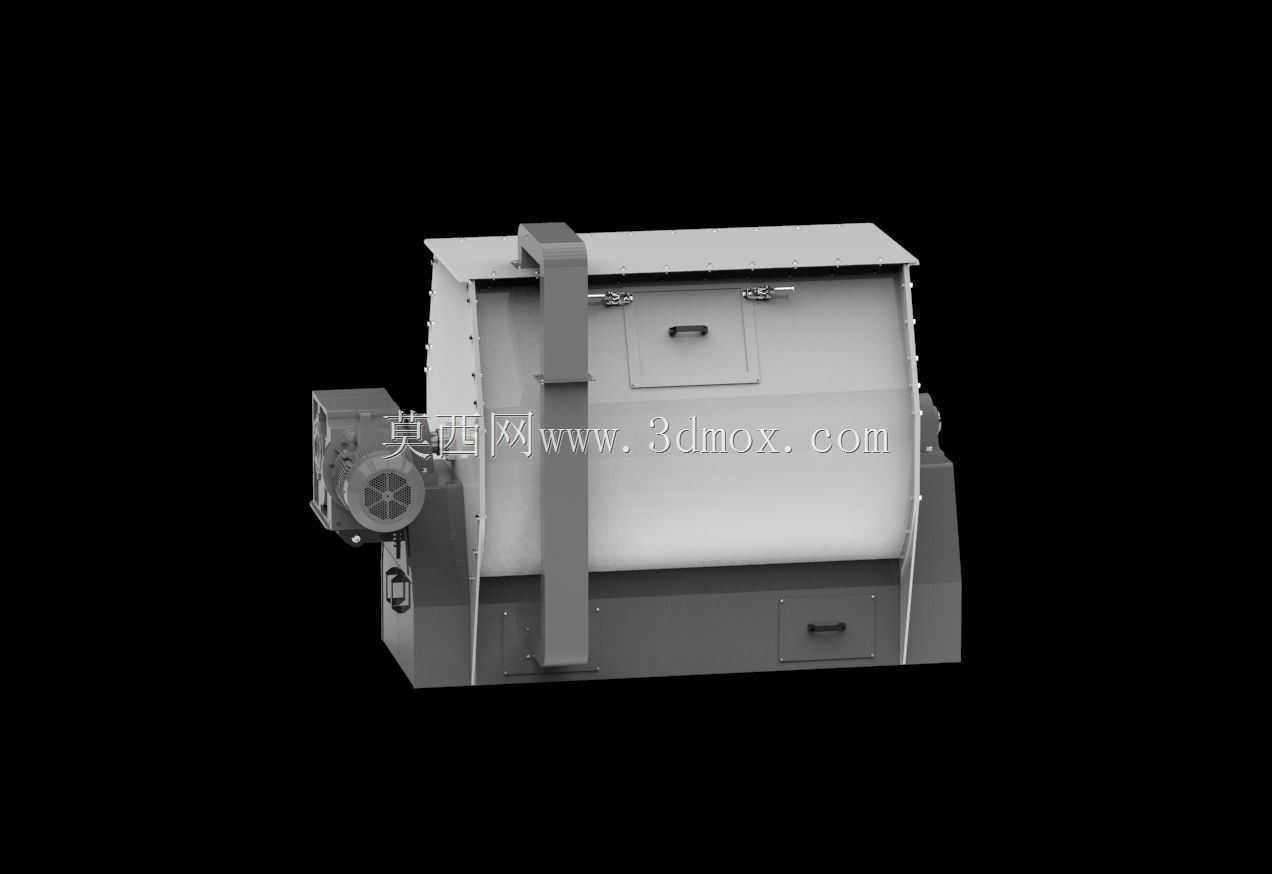

　　从结构功能设计来看，该设备采用卧式双轴带式搅拌结构，搅拌腔采用上部圆弧过渡、下部直段收窄的腔体构型，能有效减少搅拌过程中的物料残留死角，内外反向螺旋带在转动过程中，可同时推动物料沿轴向做往复对流、沿径向做翻滚剪切，相比单轴搅拌结构，混合周期可缩短30%左右，混合均匀度变异系数可控制在5%以内，满足饲料加工的精度要求。腔体顶部设置带快压锁扣的检修口，日常生产中可快速打开观察内部搅拌带的磨损情况、清理腔体内残留的变质物料，无需拆解整体端盖；顶部的吊装结构兼顾设备出厂转运、车间内安装移位的吊装需求，受力点直接与两侧机架的主承力方钢连通，避免吊装过程中腔体薄壁结构受力变形。

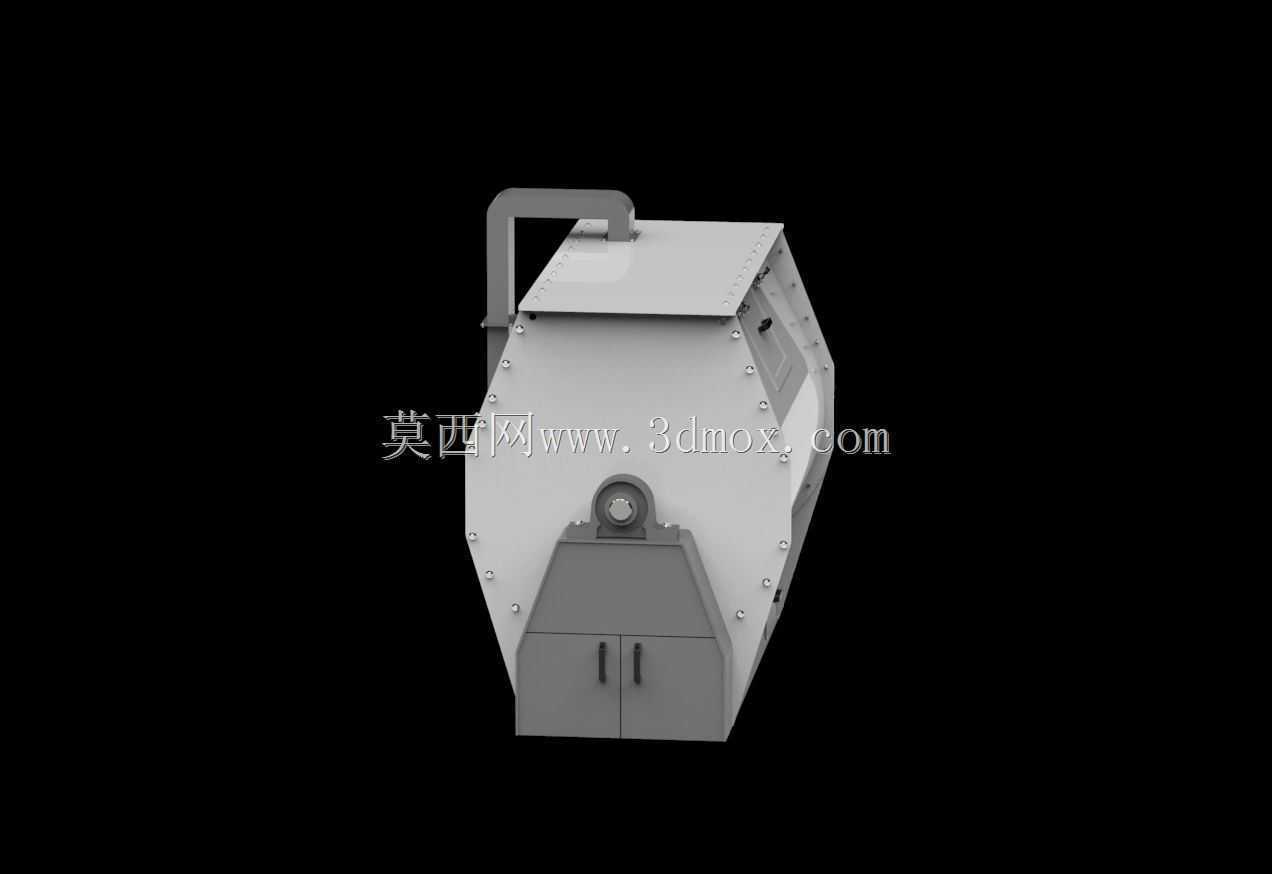

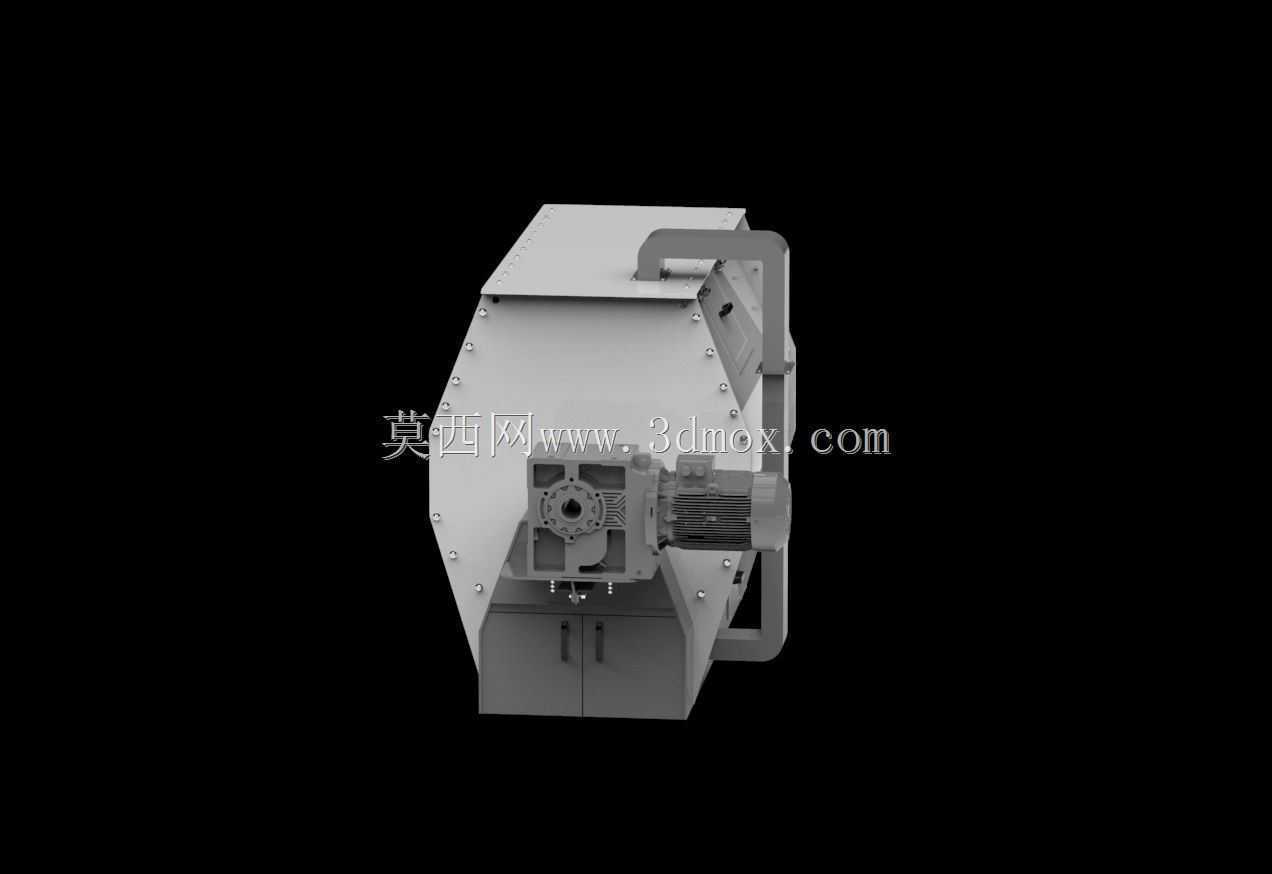

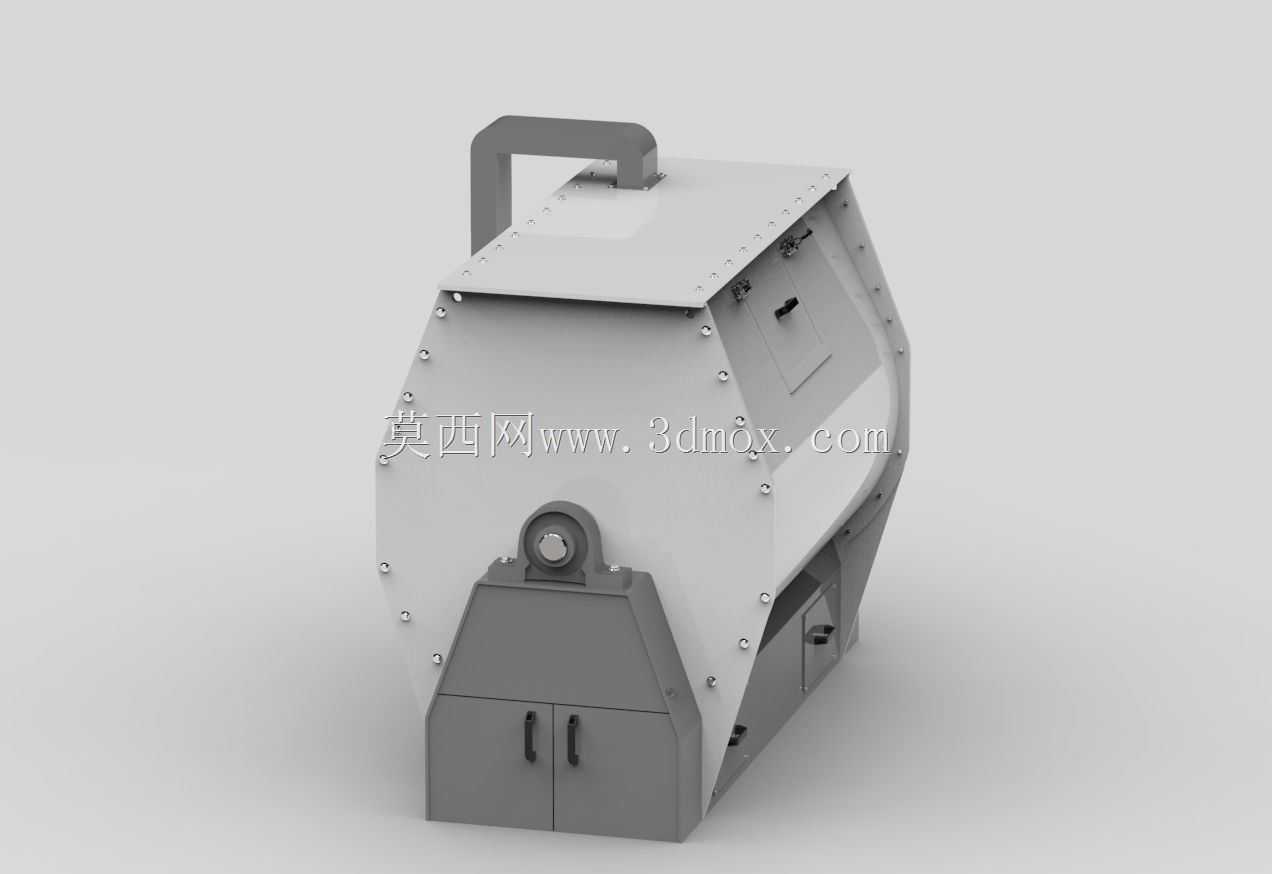

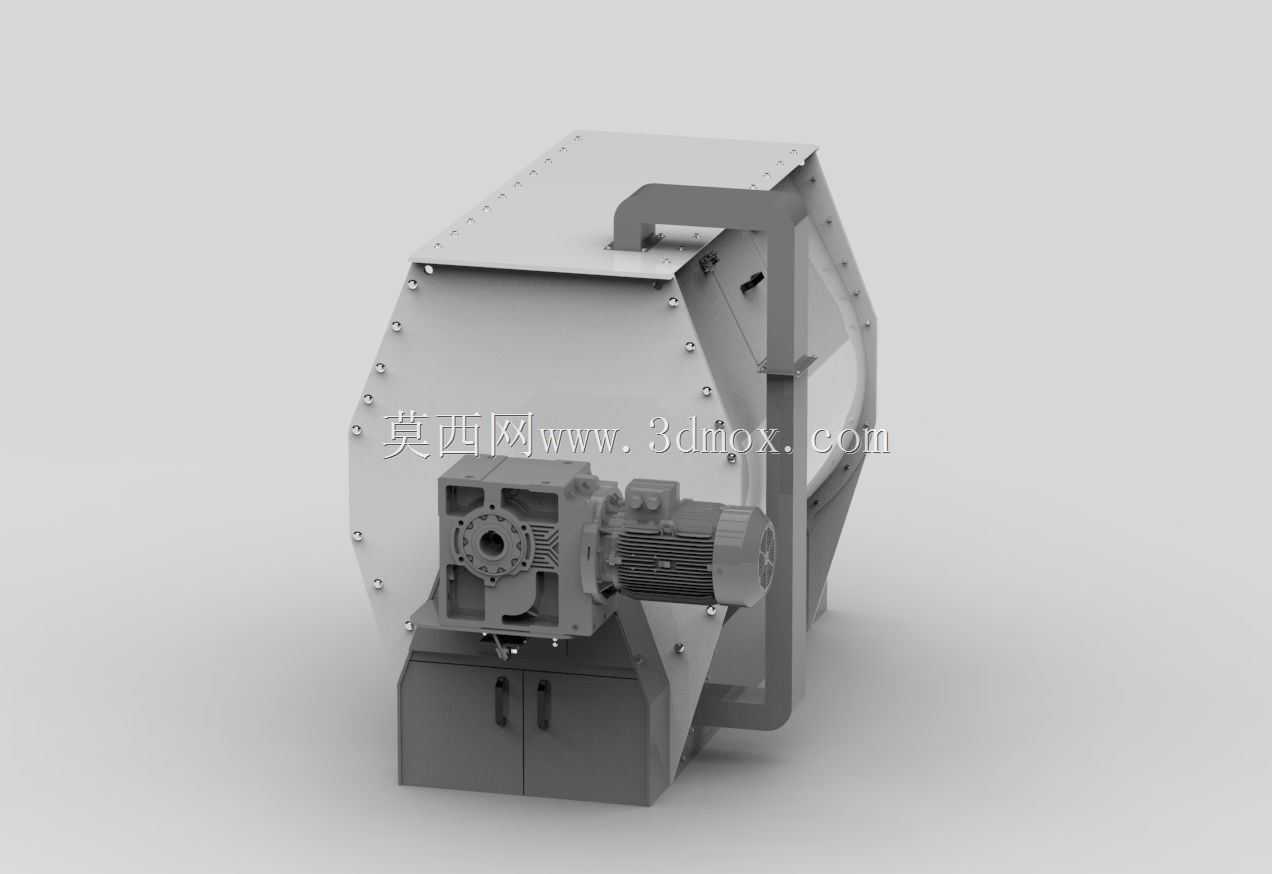

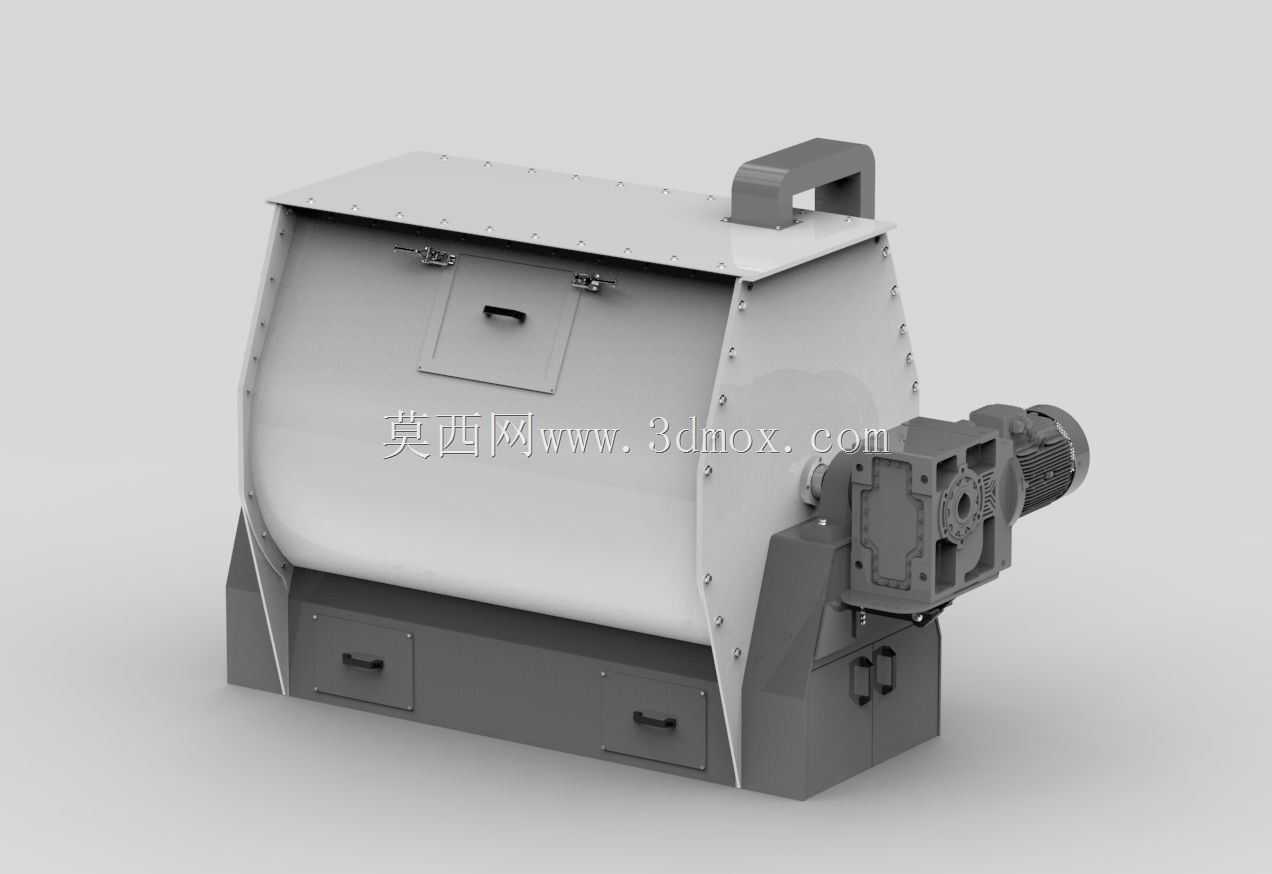

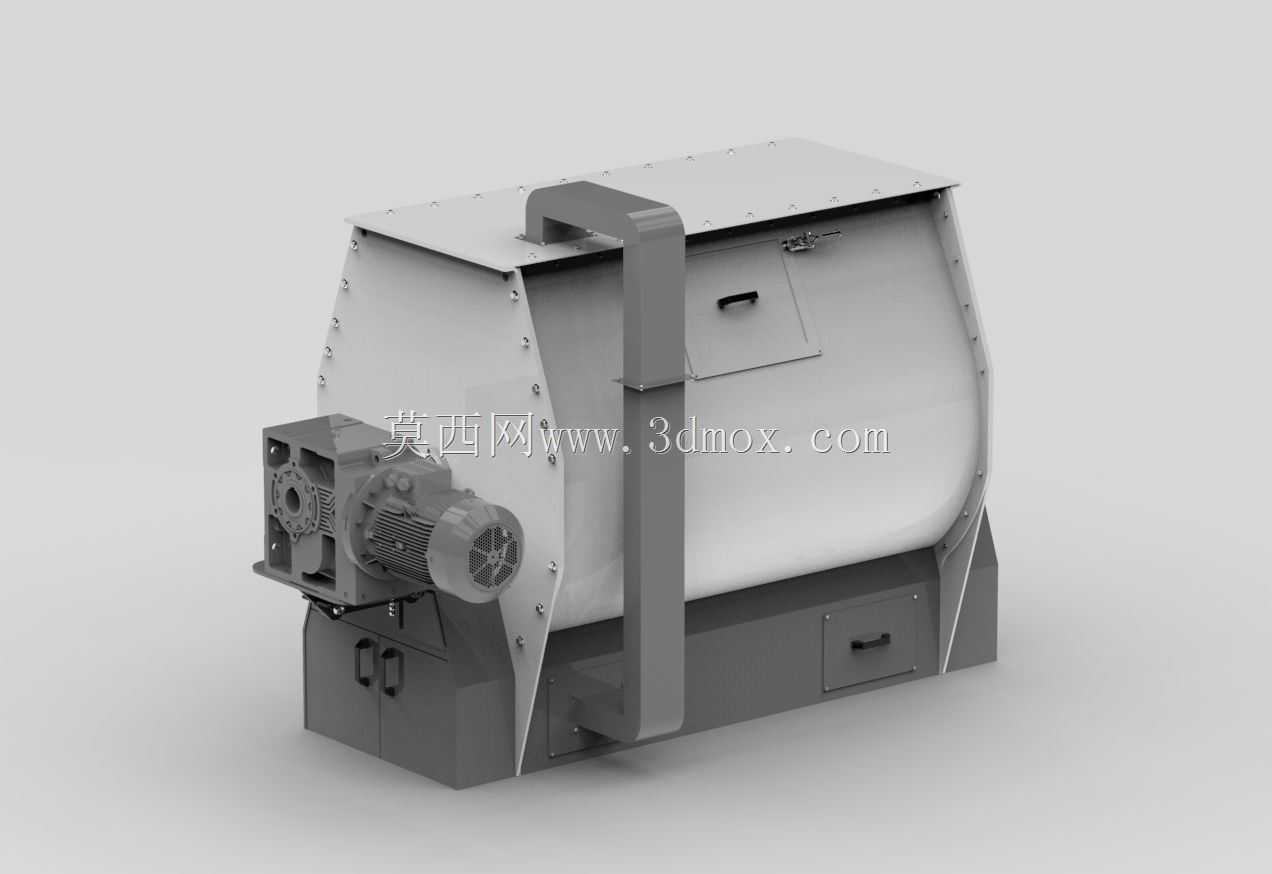

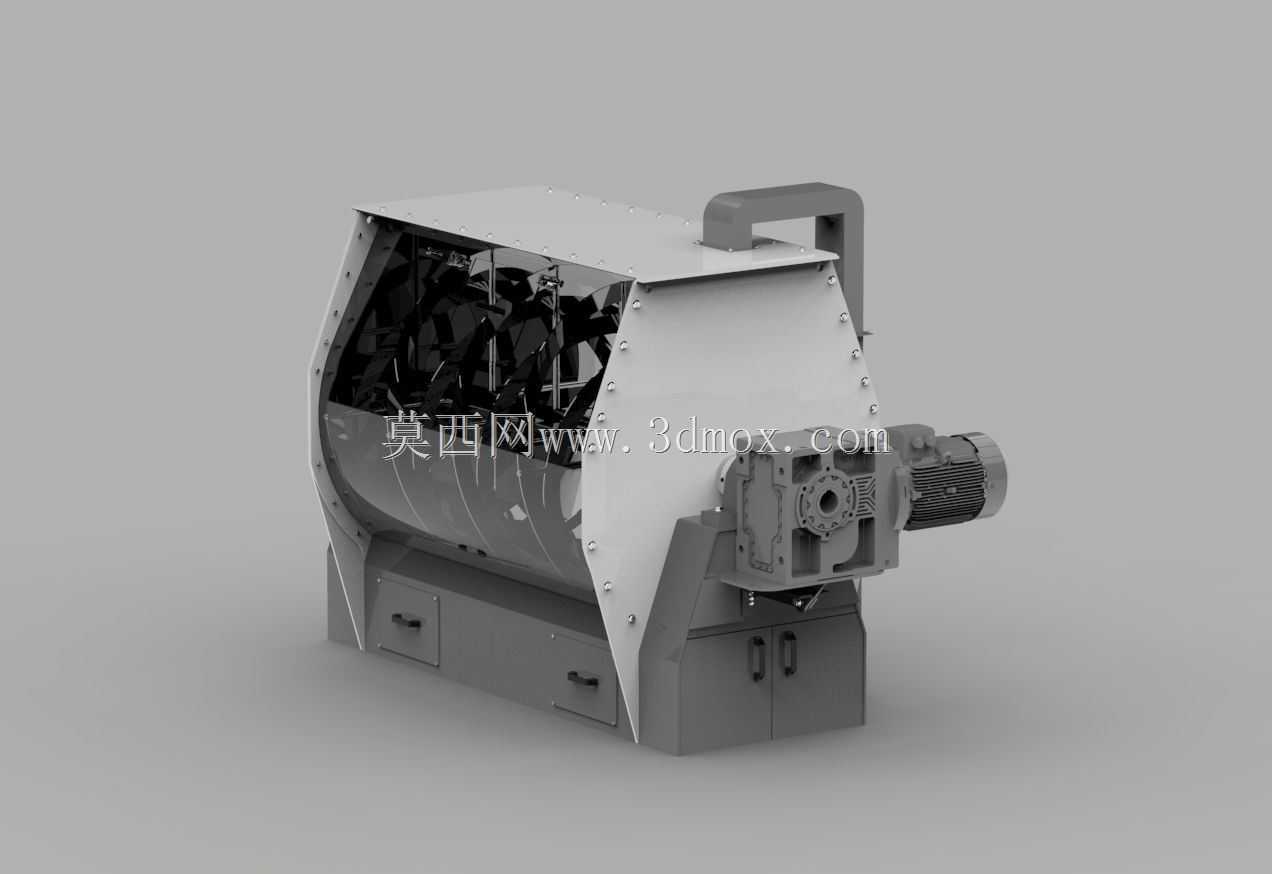

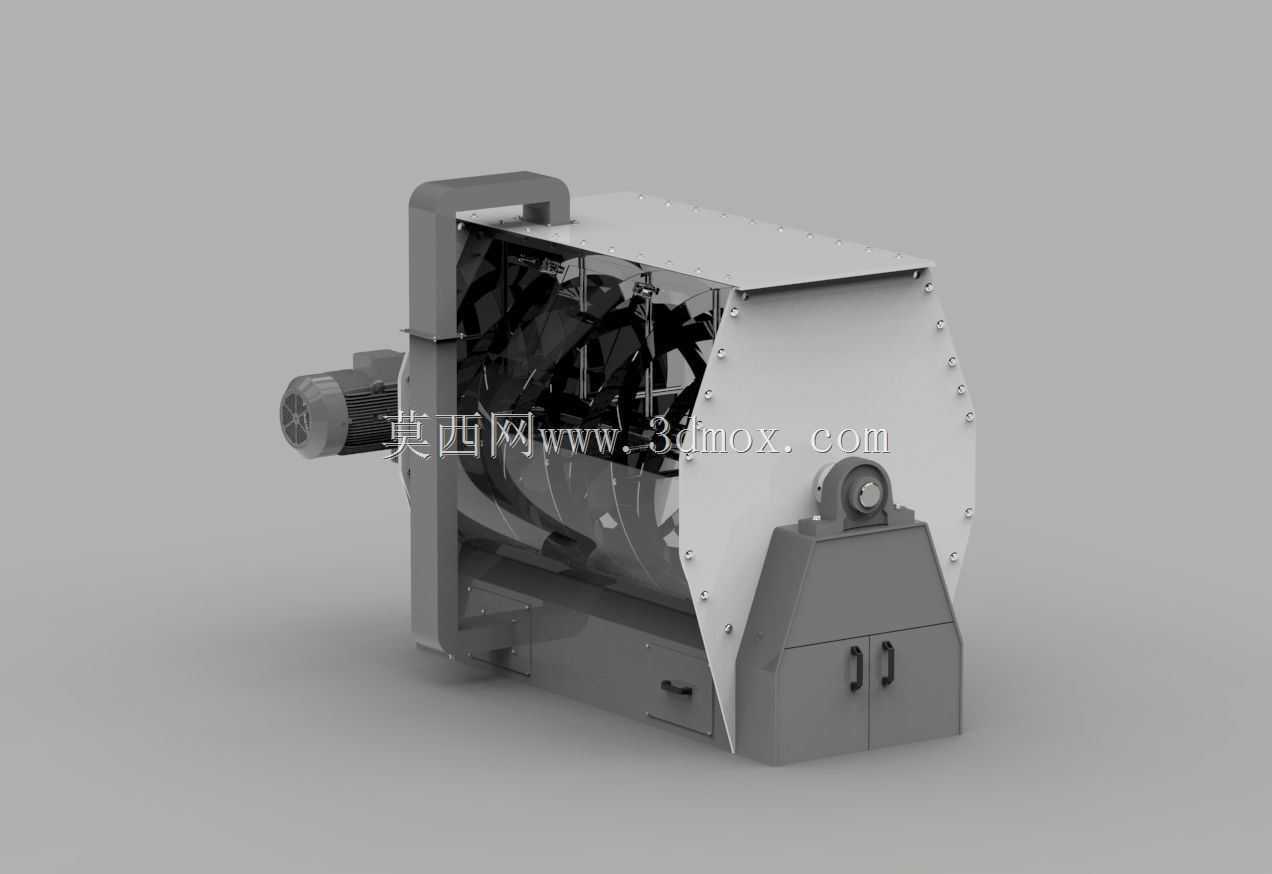

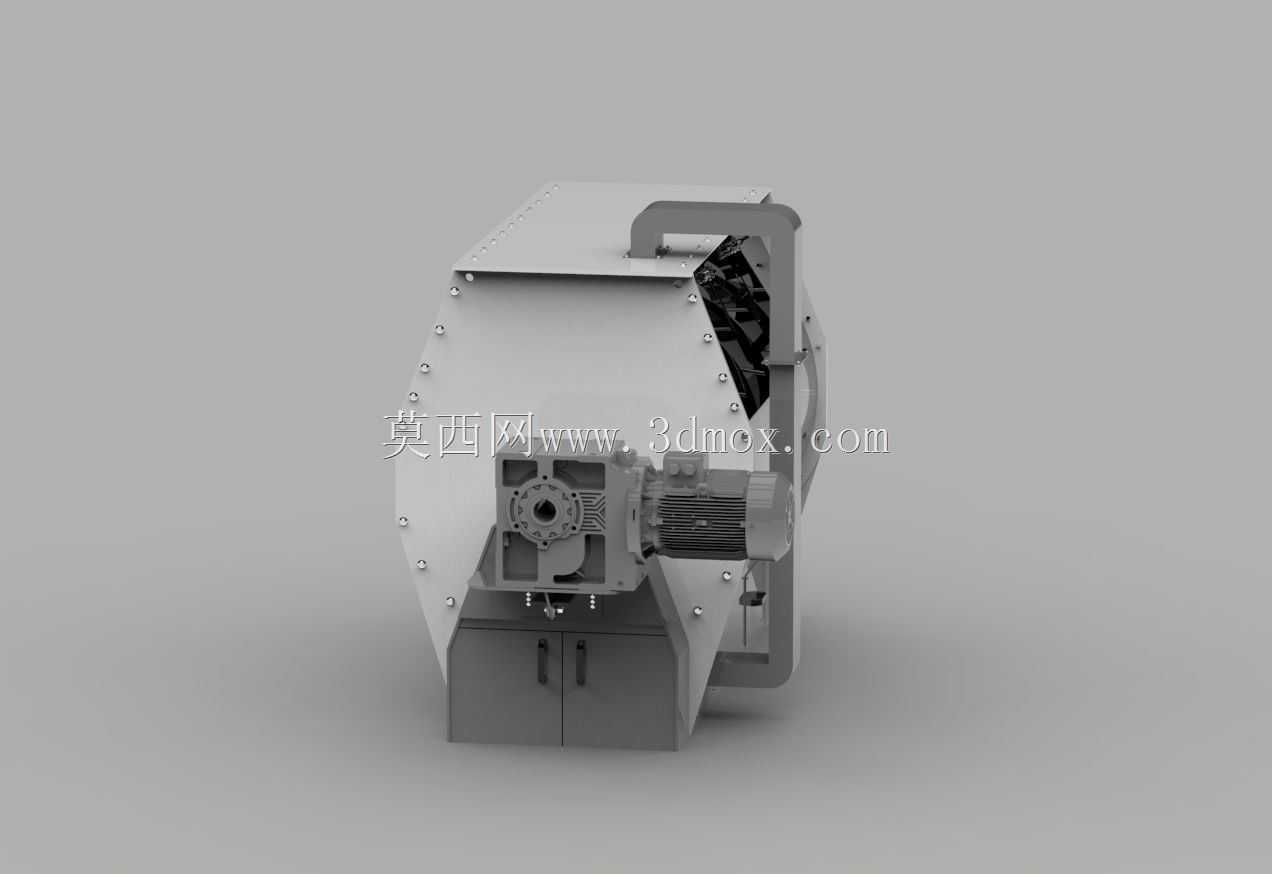

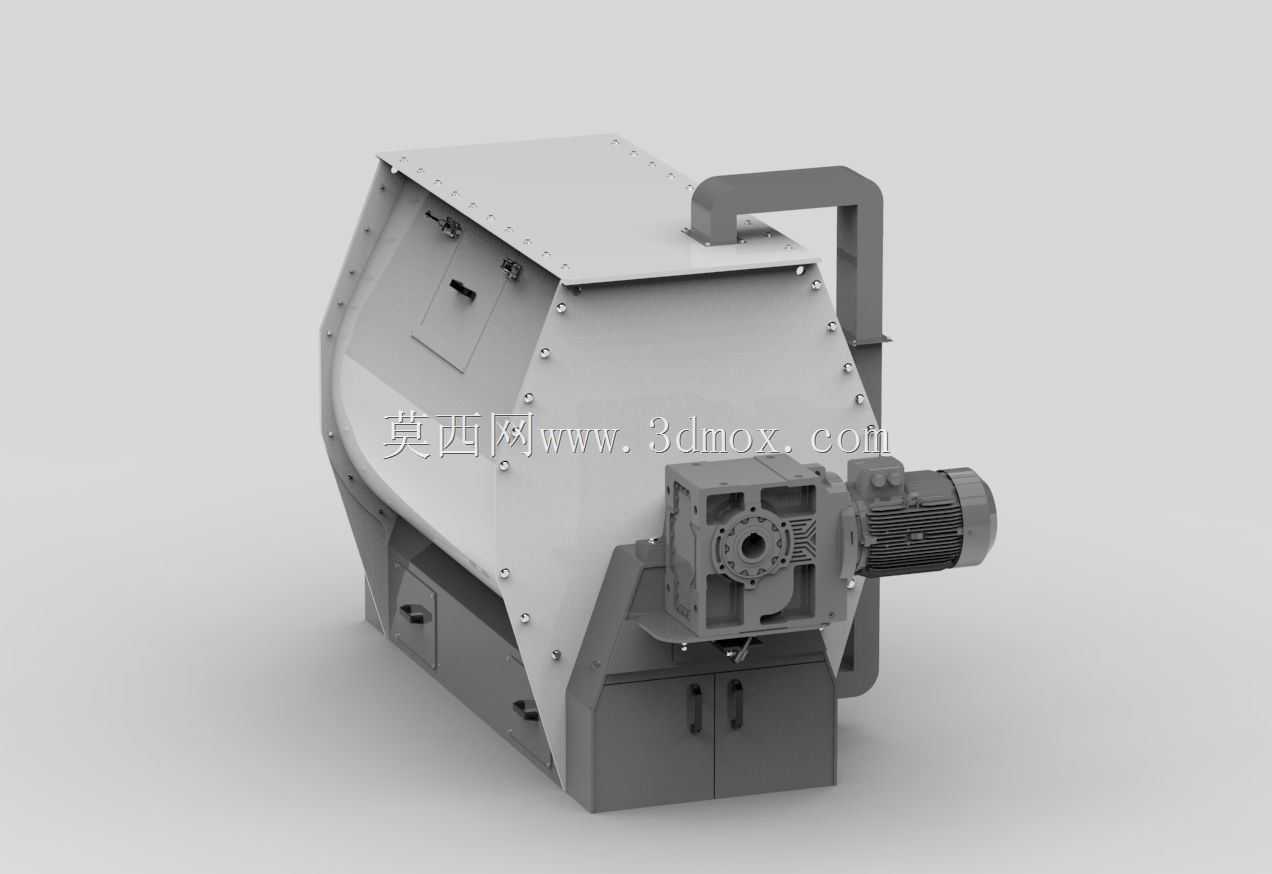

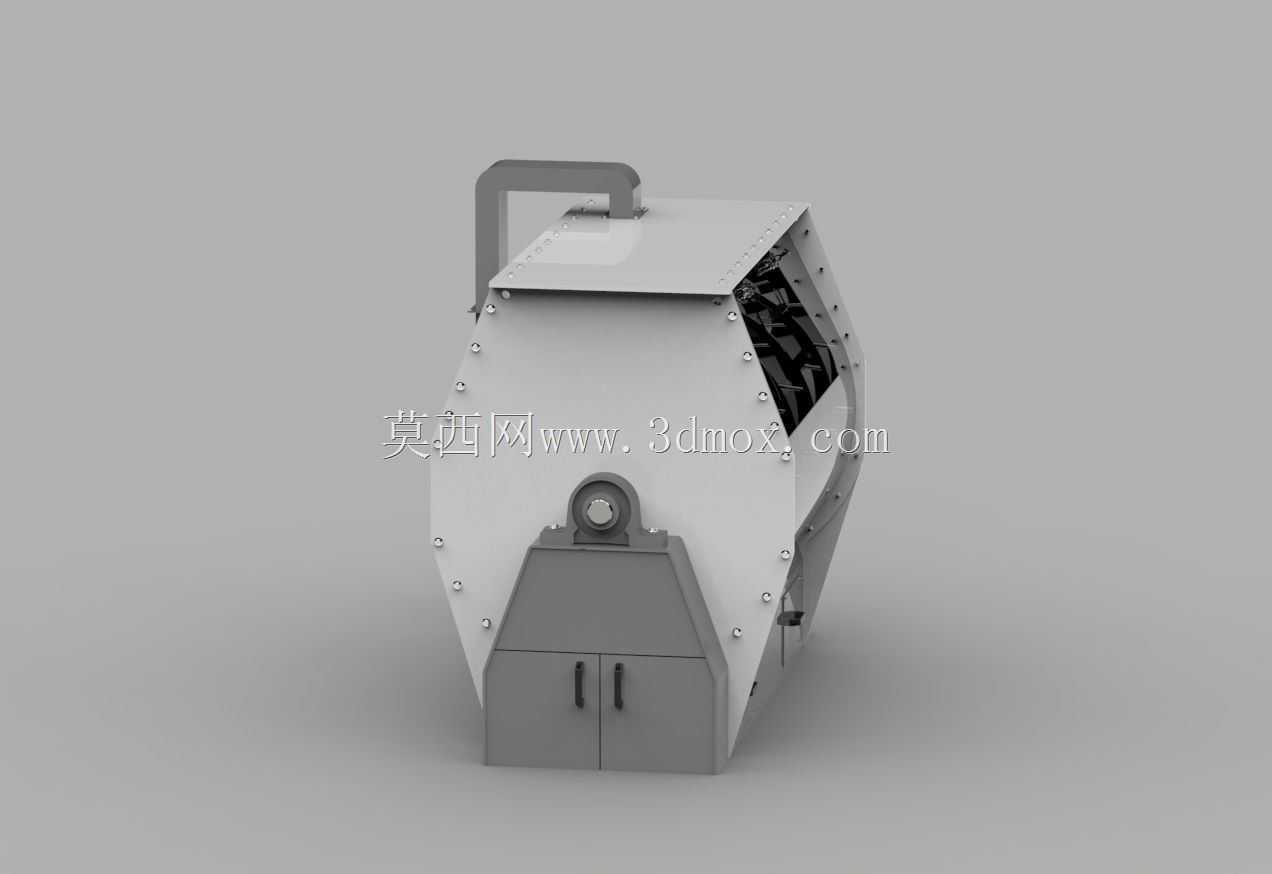

　　设备下部设置三个独立的抽拉式储料抽屉，可在搅拌完成后快速承接不同批次的出料物料，也可临时存放检修过程中拆卸的小零件、清理出的结块废料，抽屉采用内嵌式滑轨，外部设置嵌入式拉手，不会额外占用设备周边的操作空间。两侧的轴承座采用外置式安装设计，与搅拌腔体之间设置密封填料腔，可避免细粉状物料进入轴承造成磨损失效，日常加注润滑脂时也无需拆开腔体护板，维护操作的可达性较好。驱动端的连接座采用标准化法兰接口，可适配不同功率的减速电机直连安装，无需额外加工过渡连接支架，降低现场安装的适配难度。

　　从安装边界与尺寸设计来看，该设备整体采用方钢焊接机架作为承力基础，机架底部为平面安装结构，可直接固定在混凝土基础平台或者钢制设备机架上，安装时需保证机架整体水平度偏差不超过千分之一，避免搅拌轴长期偏载运行造成轴承过早磨损、密封件渗漏的问题。设备的操作侧预留不小于800mm的操作维护空间，满足检修门开启、抽屉抽拉、日常巡检的空间需求；驱动端侧预留不小于1000mm的电机拆装空间，方便后期更换减速电机、检修传动部件。进料口设置在腔体顶部居中位置，可与上游的粉碎设备、计量配料设备的出料口直接对接，无需额外设置过渡溜管，减少物料输送过程中的残留与分级；出料口设置在腔体下部居中位置，可对接下游的输送设备或者成品料仓，出料门采用气动翻板结构，卸料速度快，残留量少。

　　设计过程中针对饲料加工的卫生要求，所有与物料接触的腔体内壁、搅拌带表面都做了圆弧过渡打磨处理，不存在容易积存物料的直角缝隙，减少物料霉变的卫生隐患；搅拌带与腔体内壁的间隙控制在3-5mm，既可以避免搅拌带转动过程中刮蹭内壁产生金属碎屑污染物料，也能减少腔壁附近的物料滞留层，提升整体混合效率。两侧端盖与腔体的连接采用可拆卸式螺栓结构，密封垫采用食品级橡胶材质，长期使用后如果密封件老化可快速更换，避免物料从端盖缝隙渗漏。设备整体的重心落在机架的几何中心范围内，满负荷运行时的动载荷较小，不需要额外做减震基础处理，普通的车间硬化地面即可满足安装承重要求，适配中小型饲料加工车间、乡村小型饲料加工点的场地条件。
