两吨级饲料加工双桨搅拌设备结构设计

　　在规模化畜禽养殖配套的饲料加工工段，双桨式搅拌设备是决定成品料均匀度的核心单元，这套两吨处理量的机型，主要针对粉状、颗粒状配合饲料的批次混合工序设计，也可适配食品、化工领域相近物性的散状物料均混作业。从实际产线布局来看，该设备通常安置在配料秤下方、待制粒仓上方的工艺节点，承接经计量配比后的多种原料，通过桨叶的机械搅动实现不同组分的均匀分布，混合均匀度变异系数可控制在常规商用饲料要求的5%以内，能满足全价料、浓缩料的生产工艺要求。

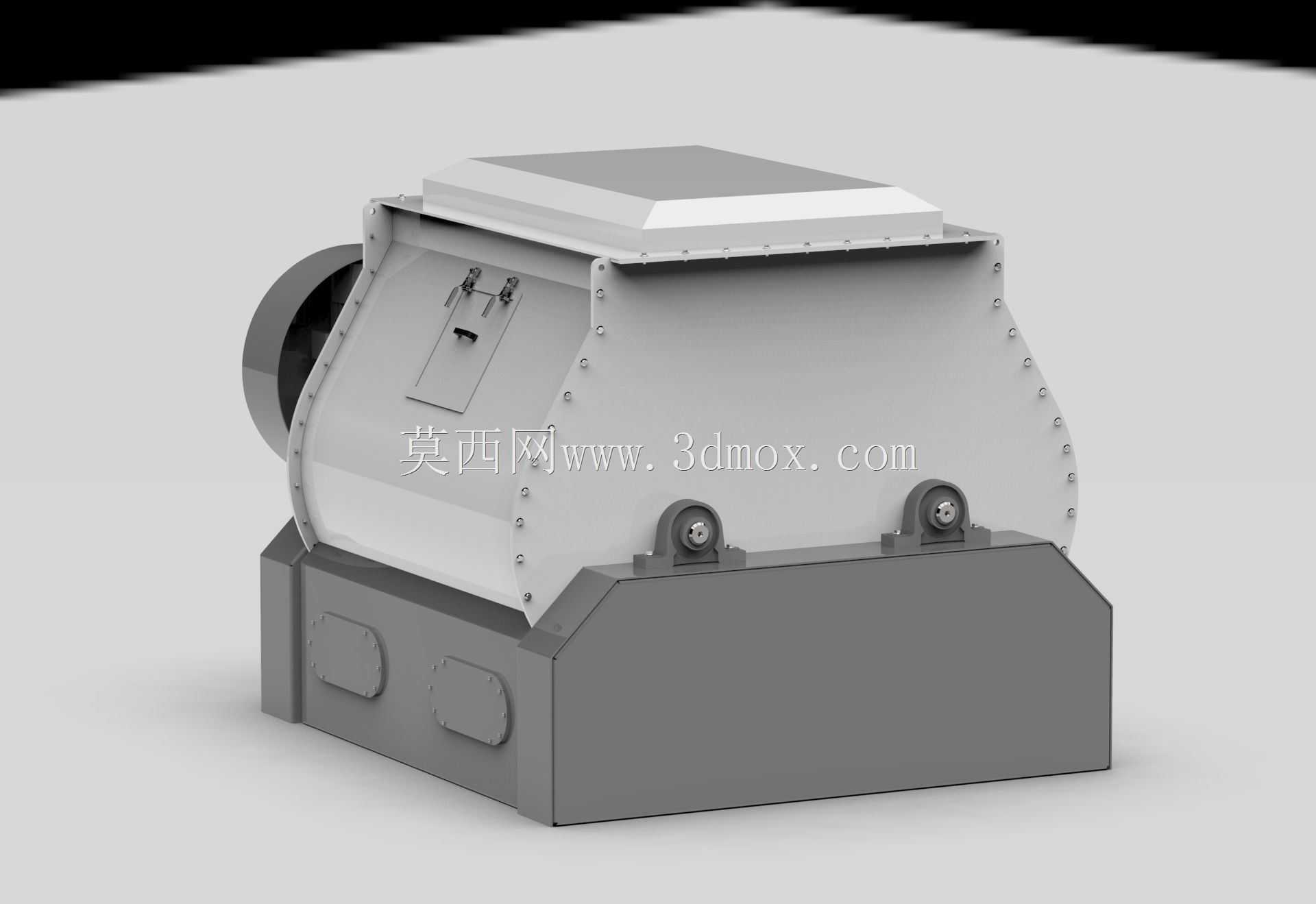

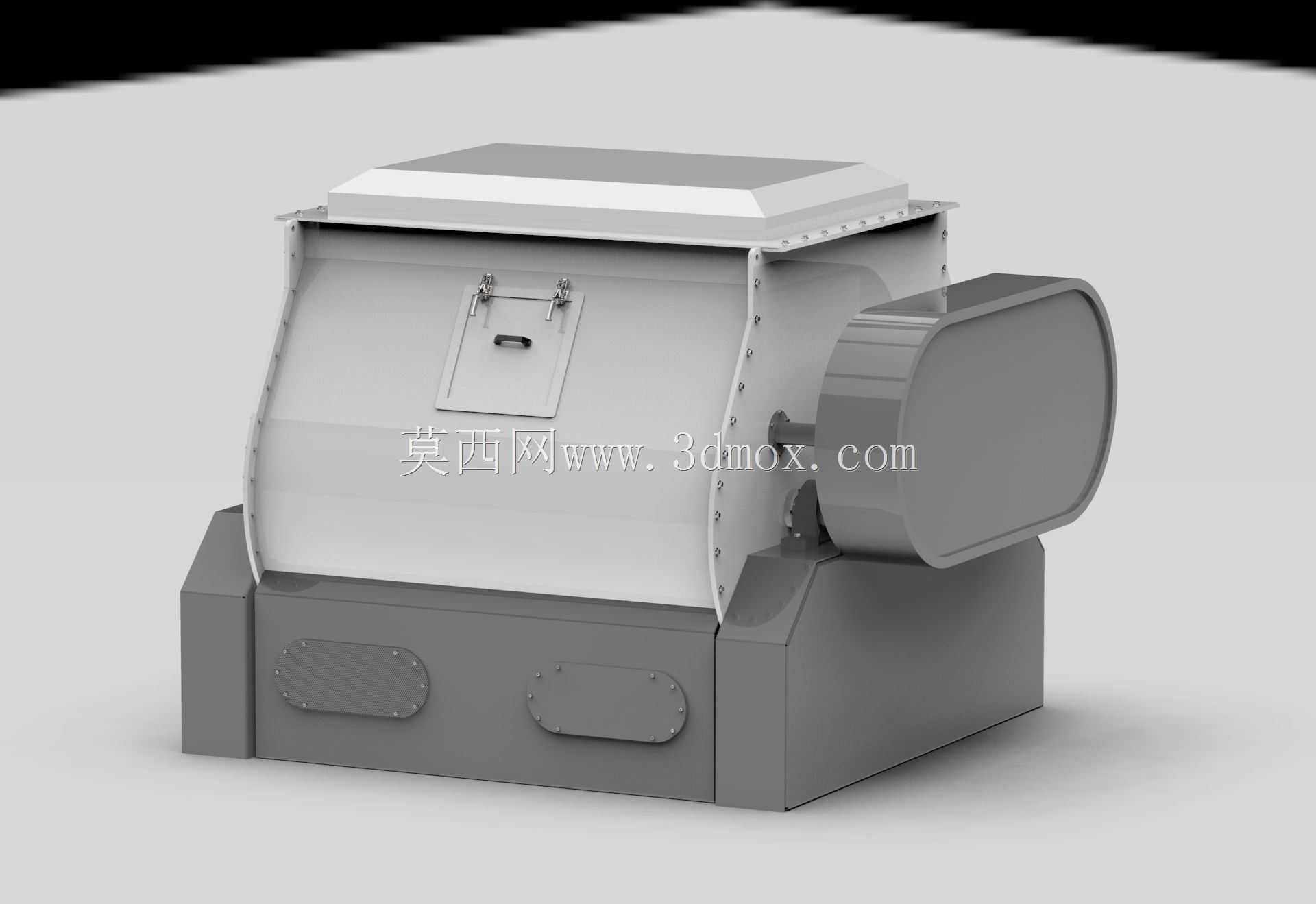

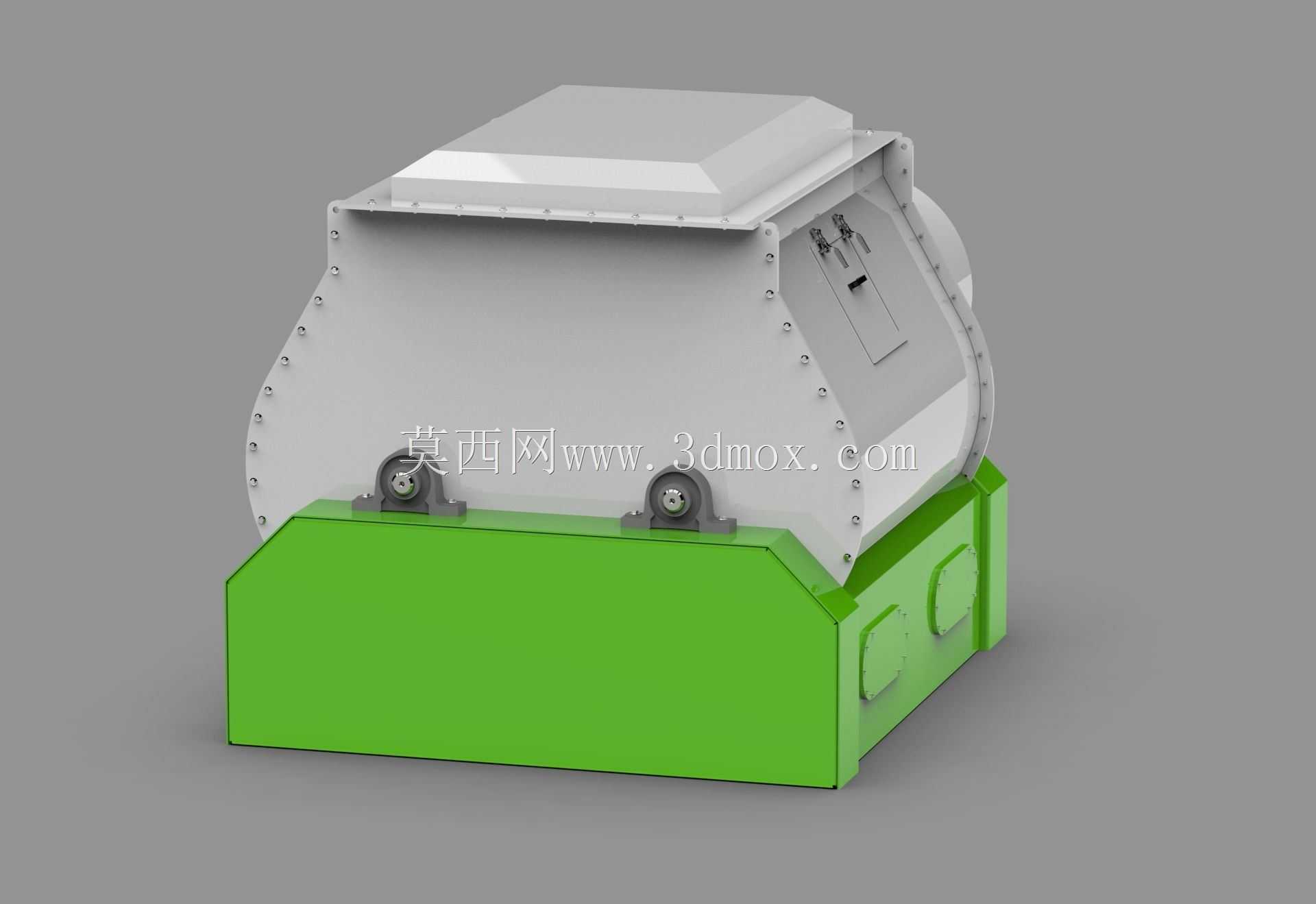

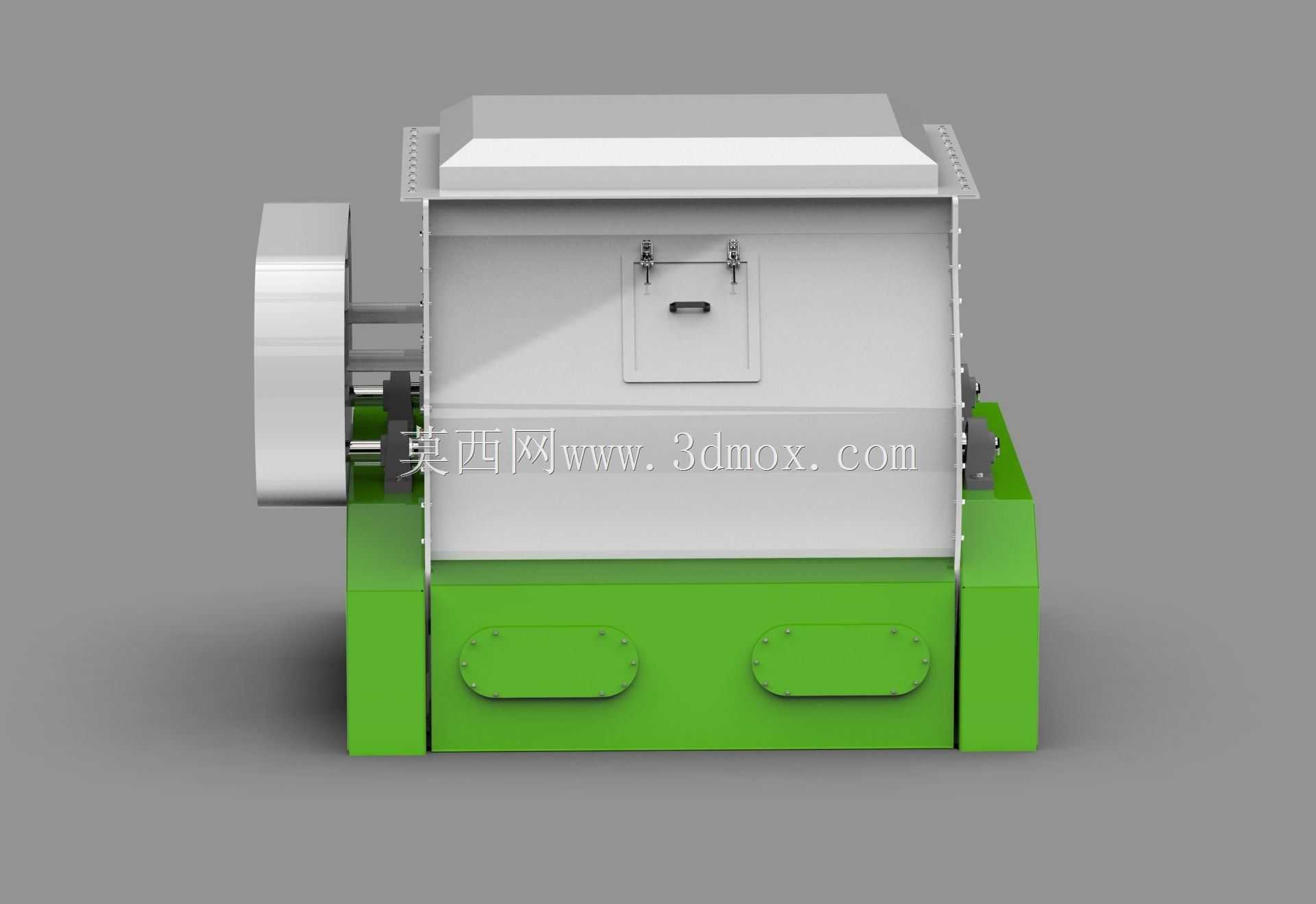

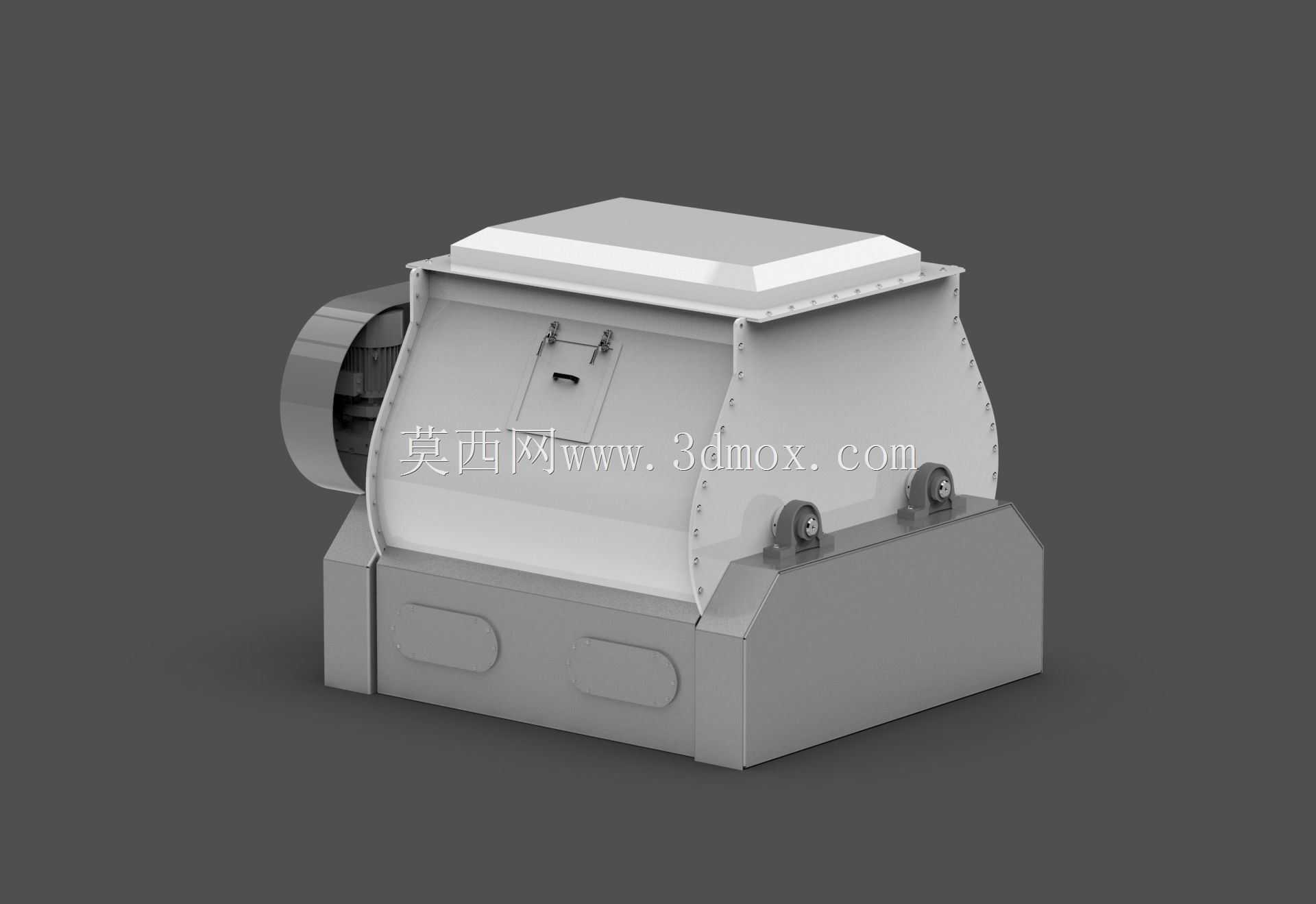

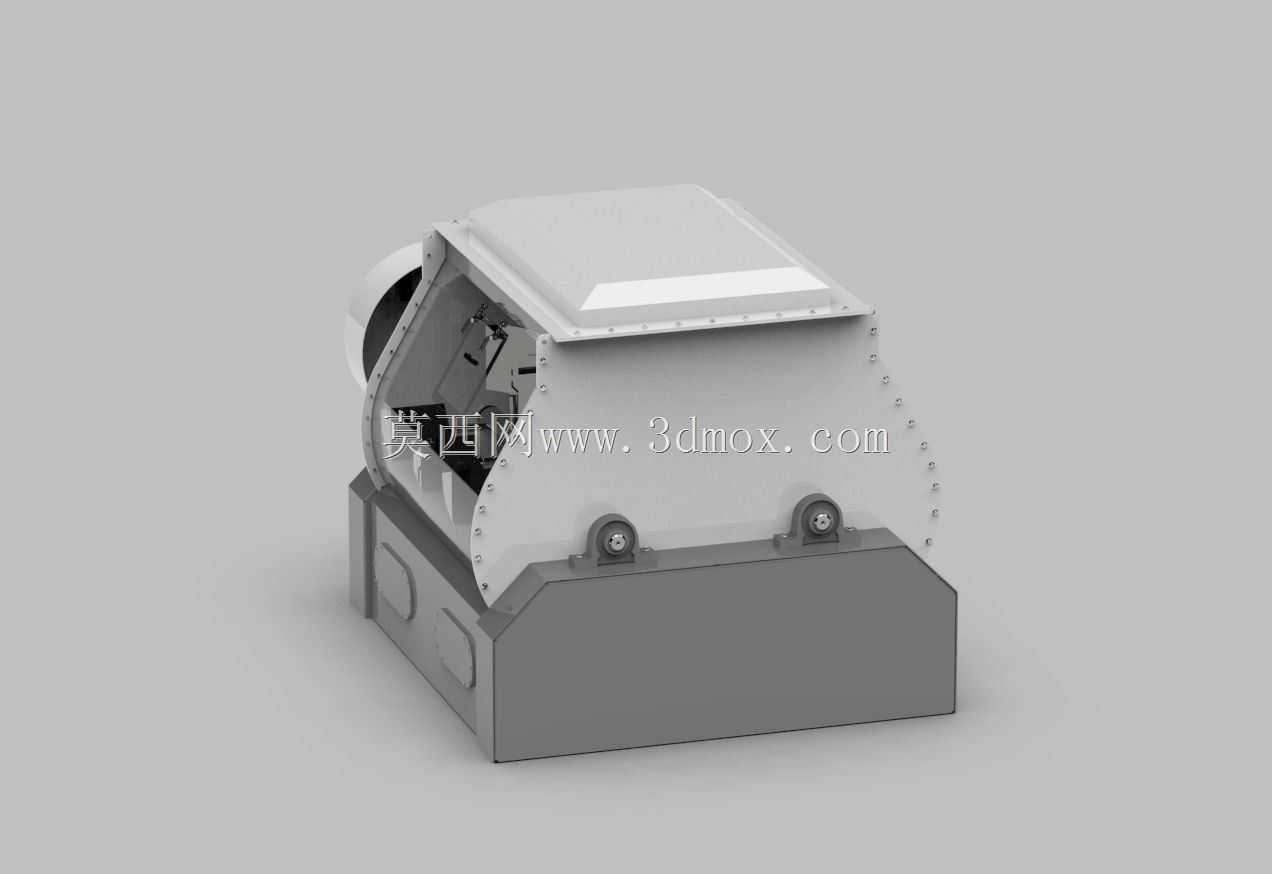

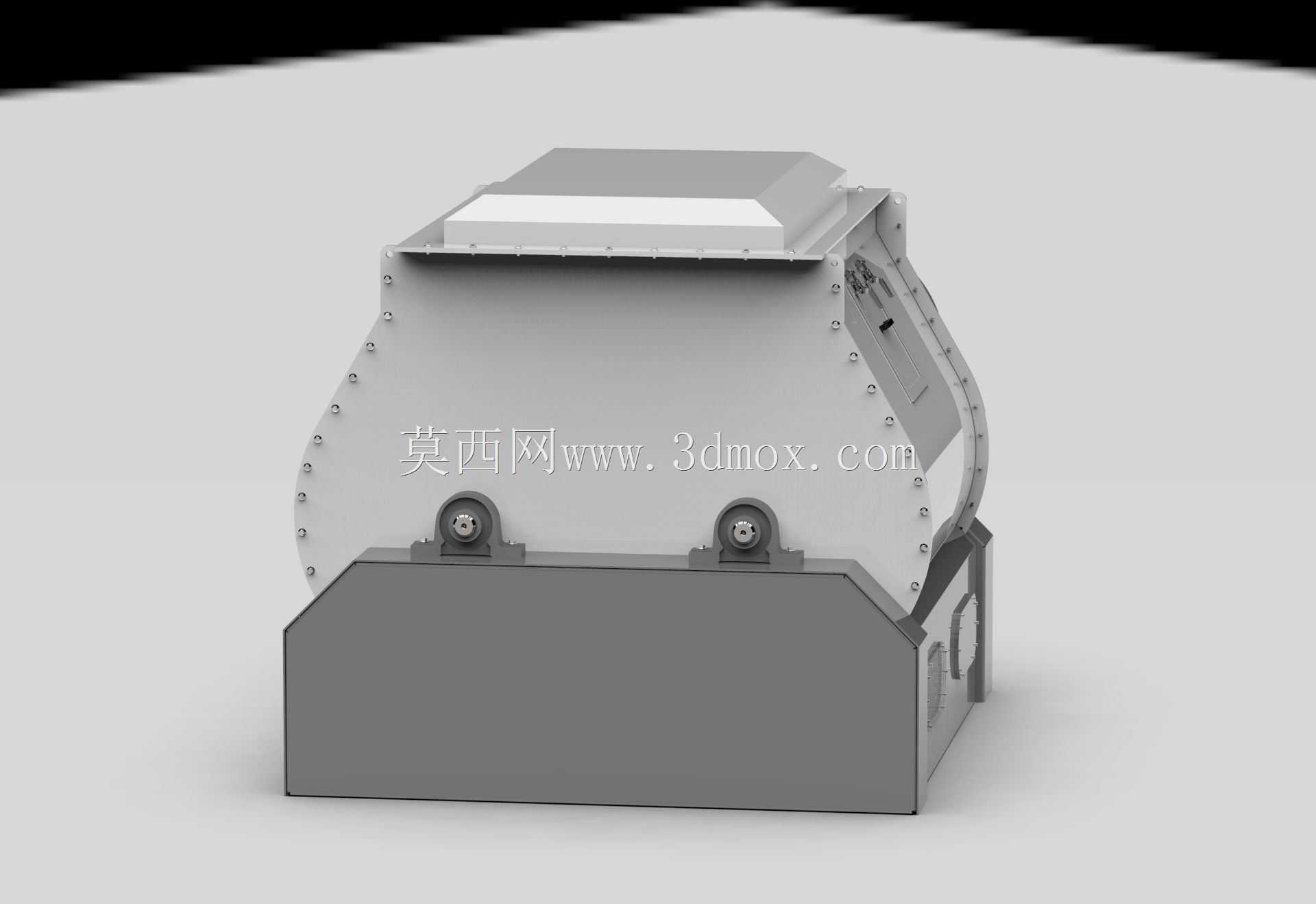

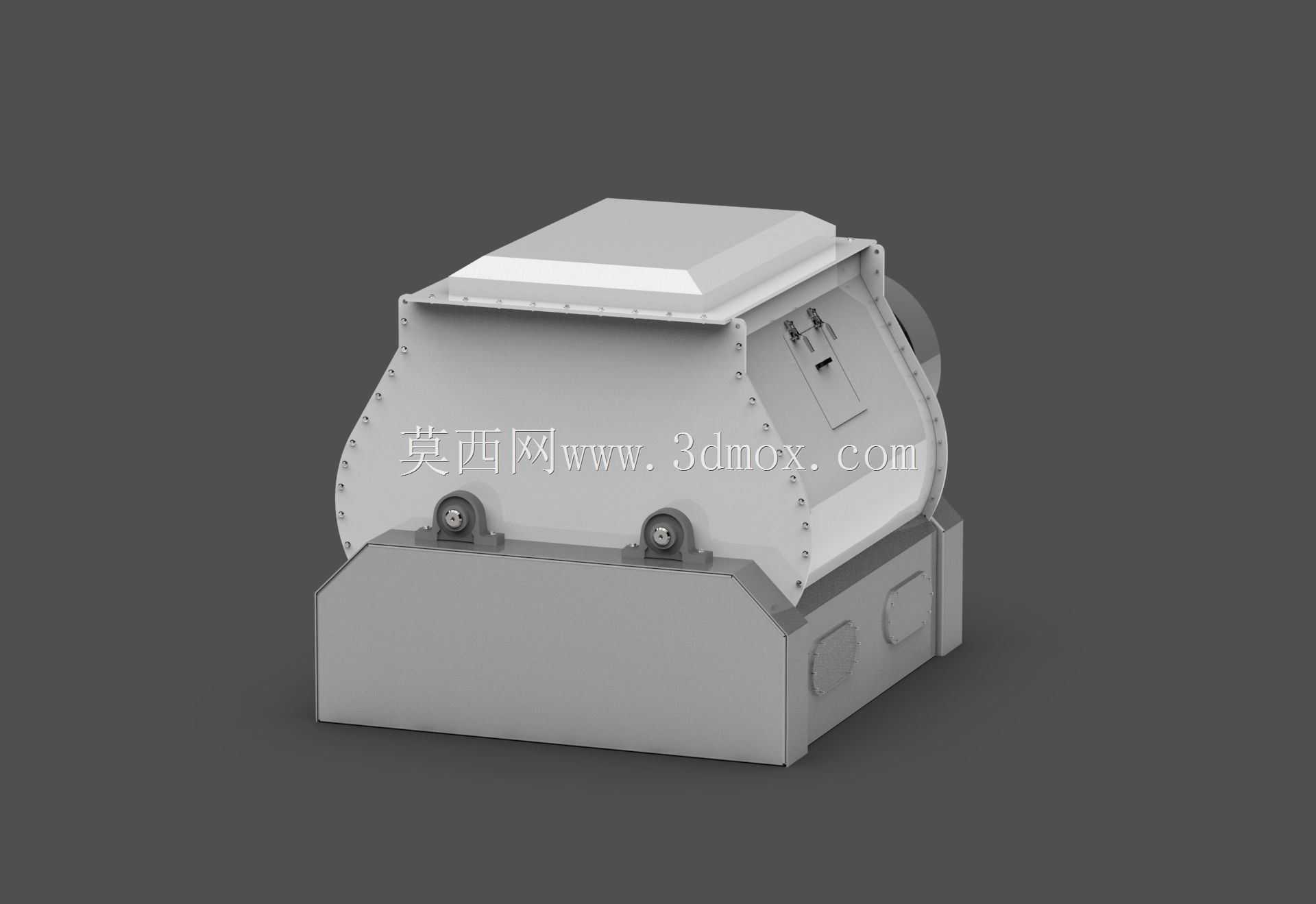

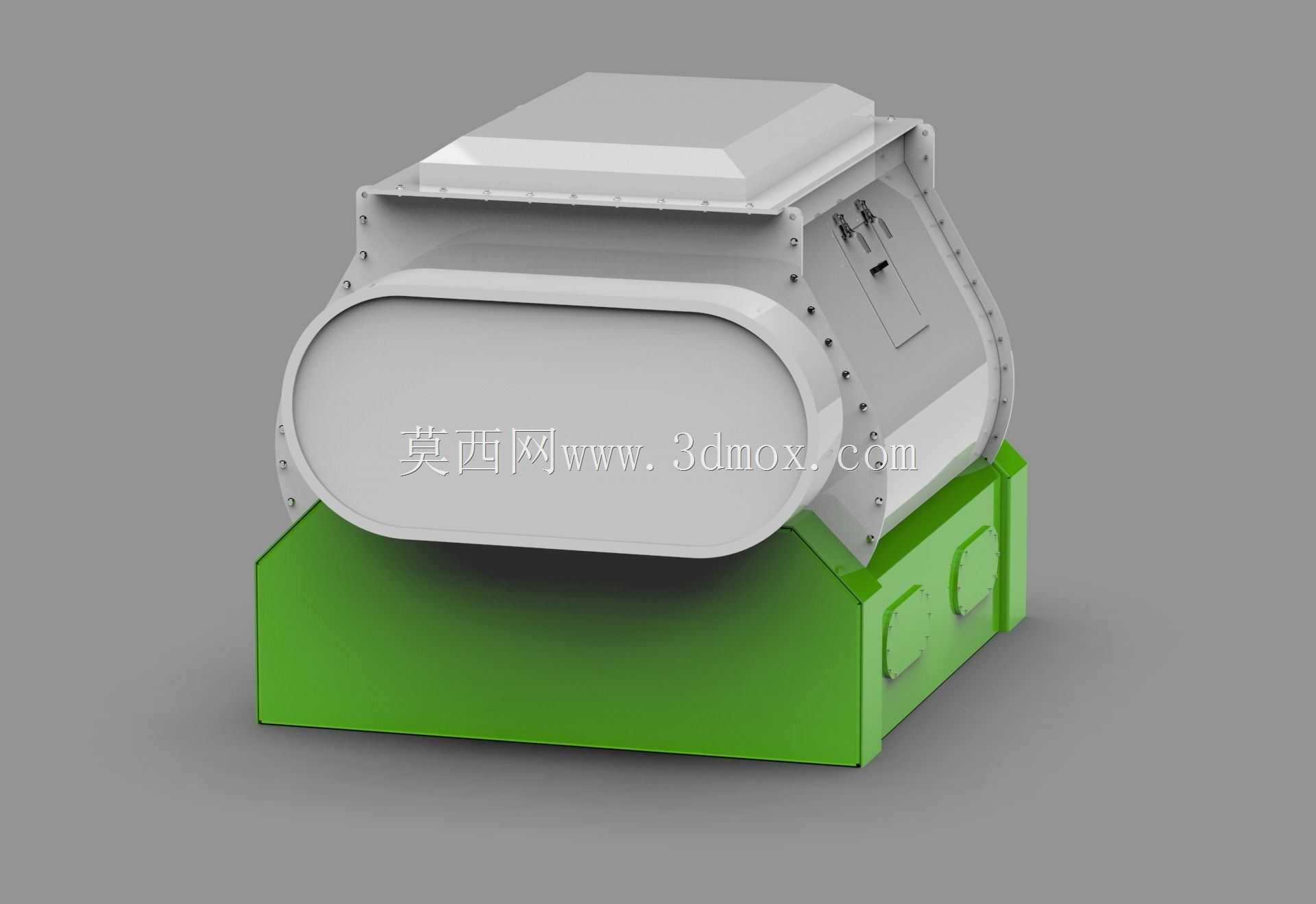

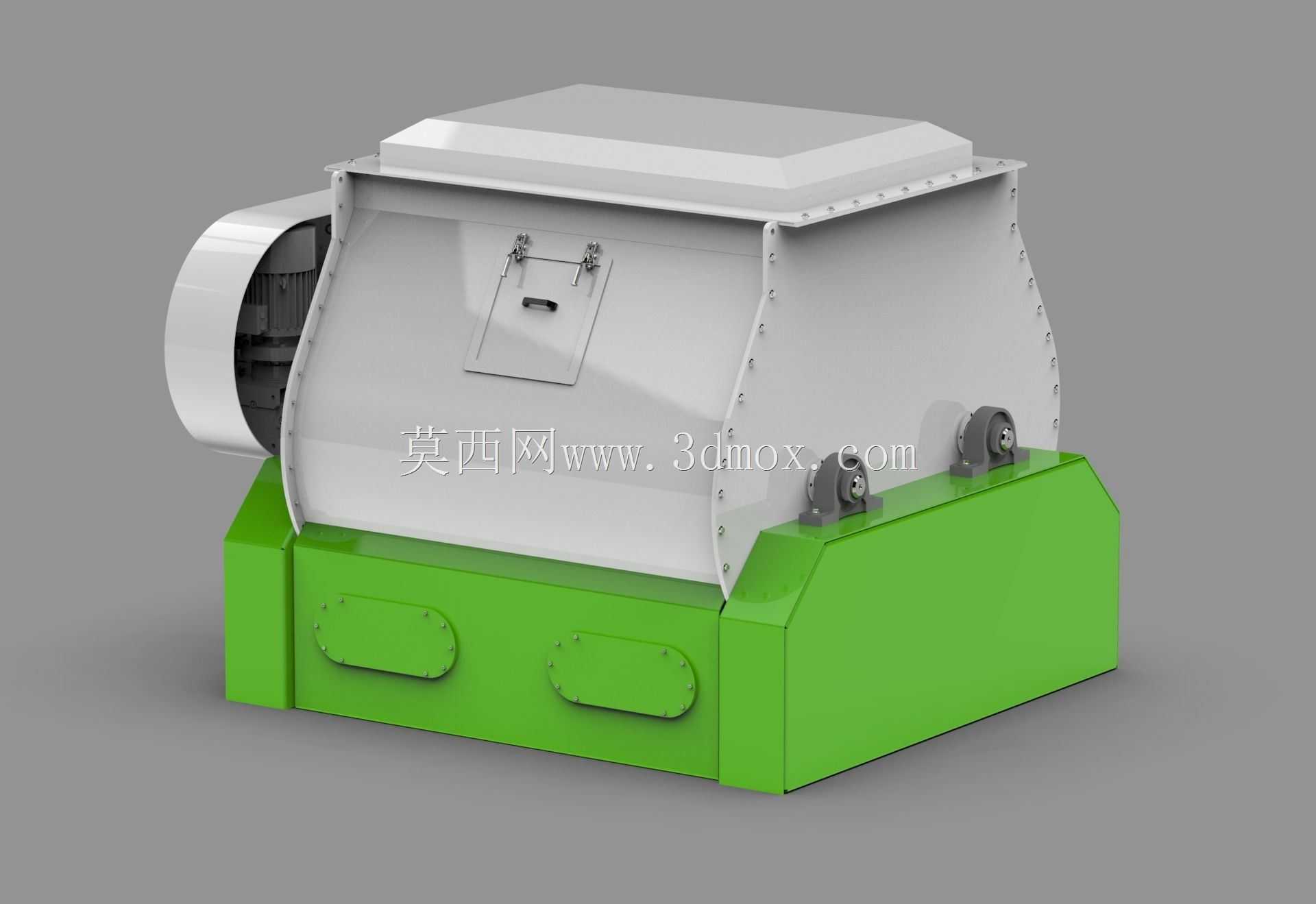

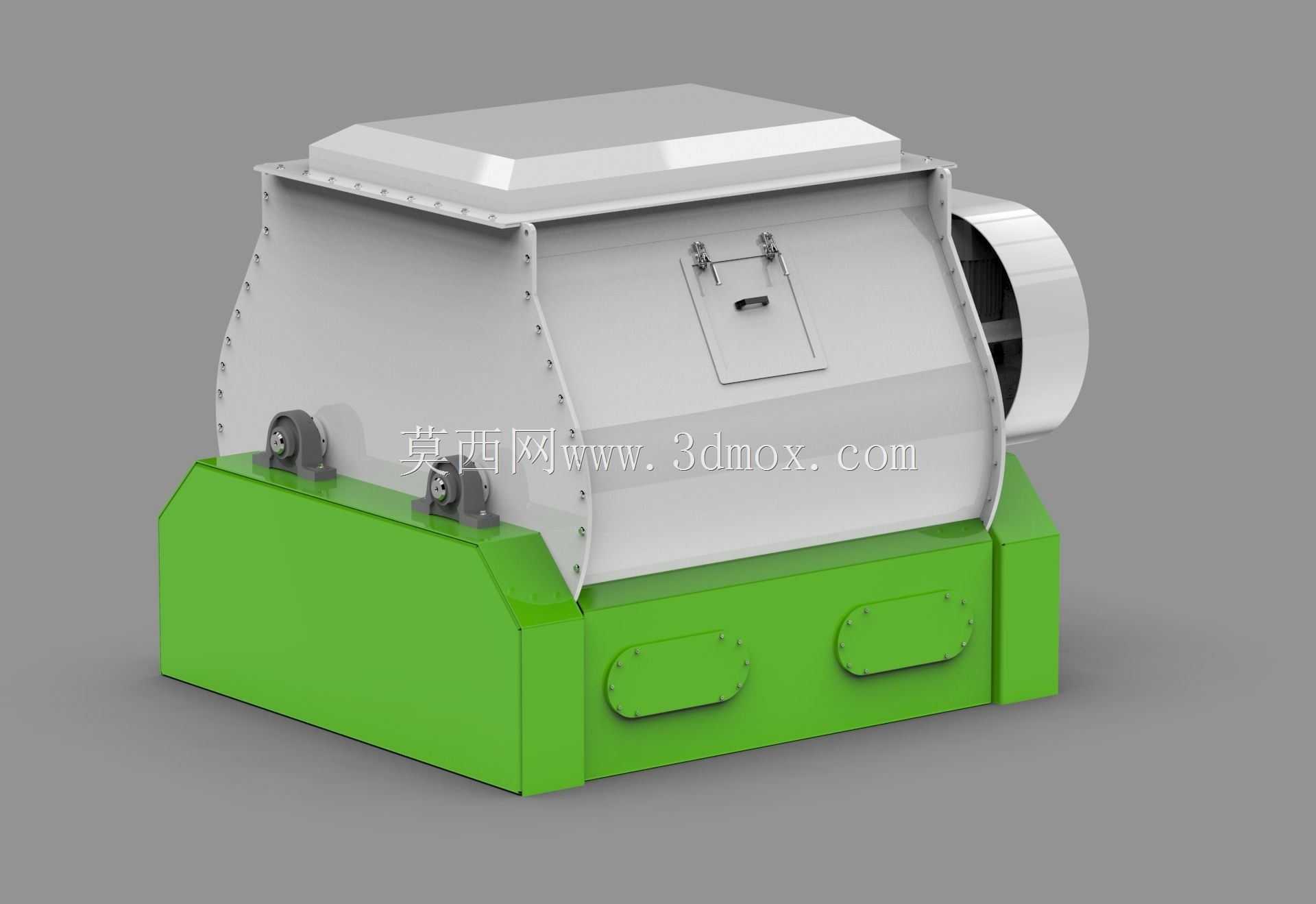

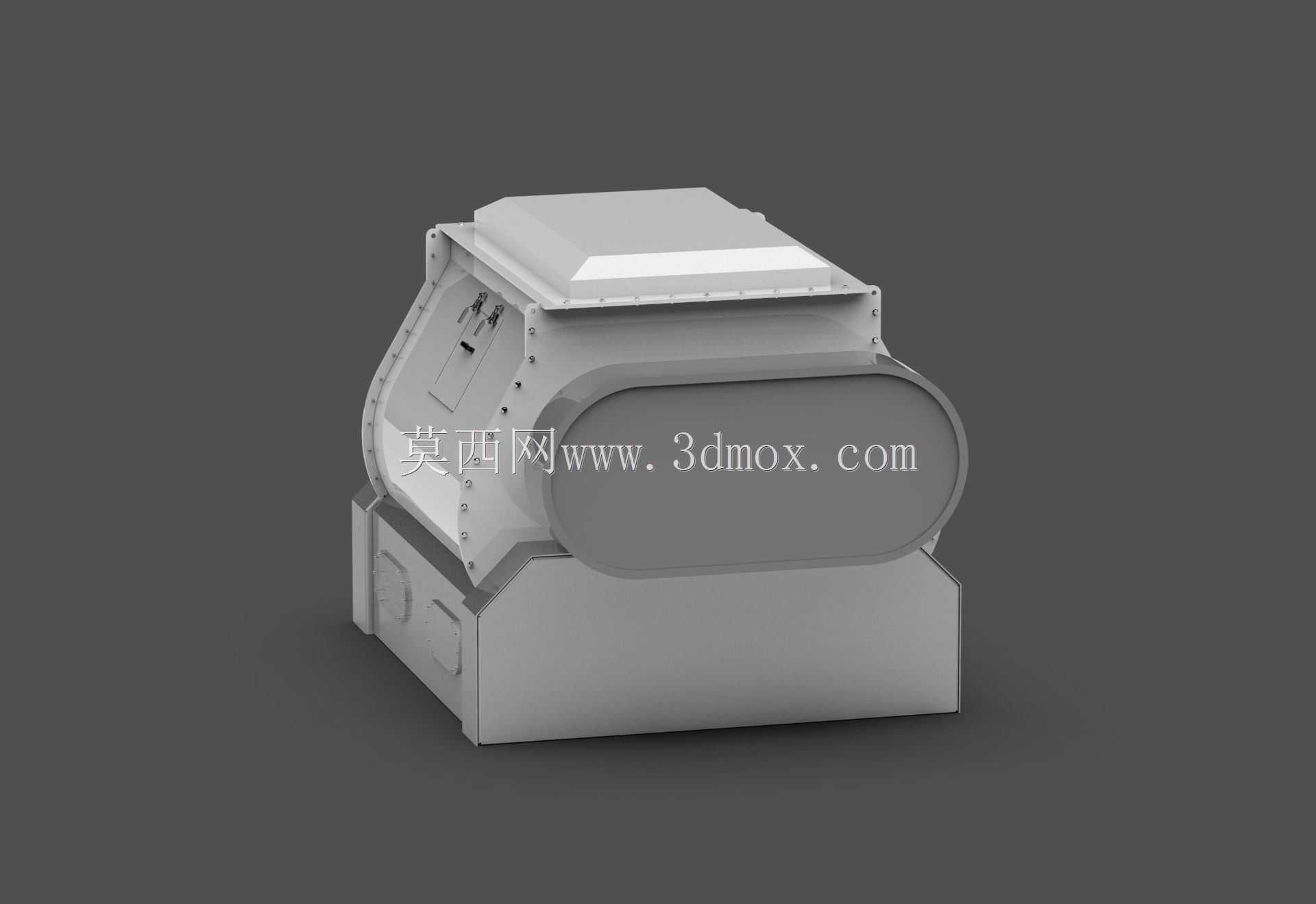

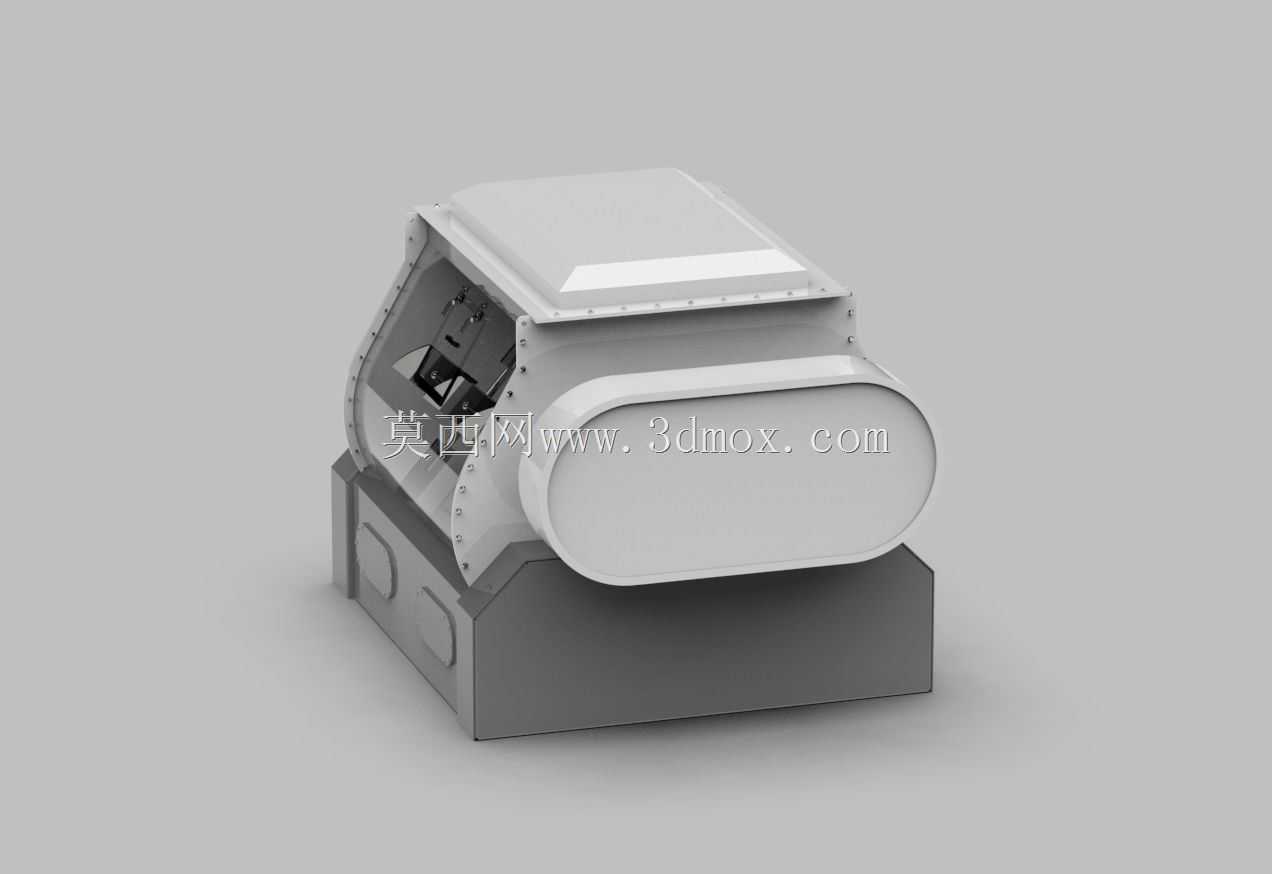

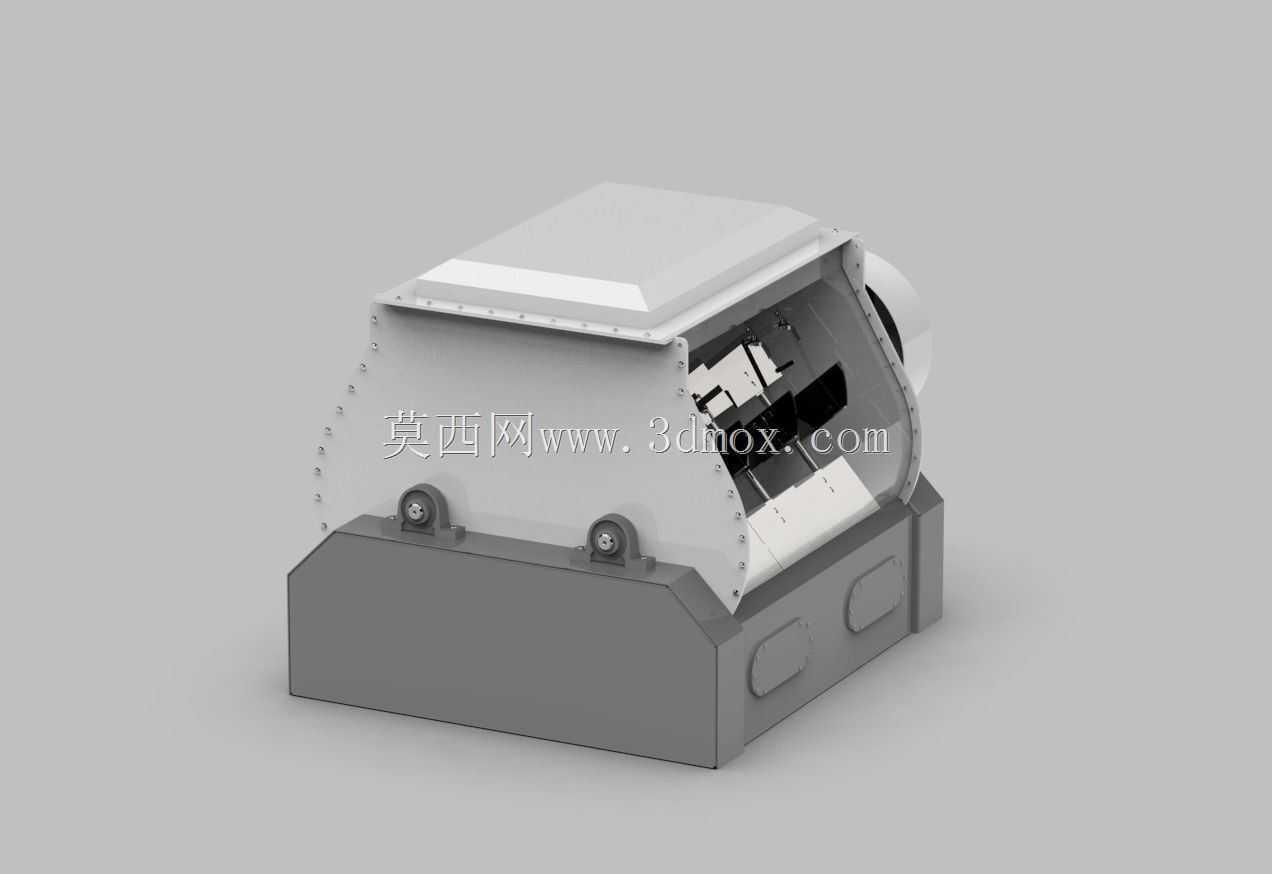

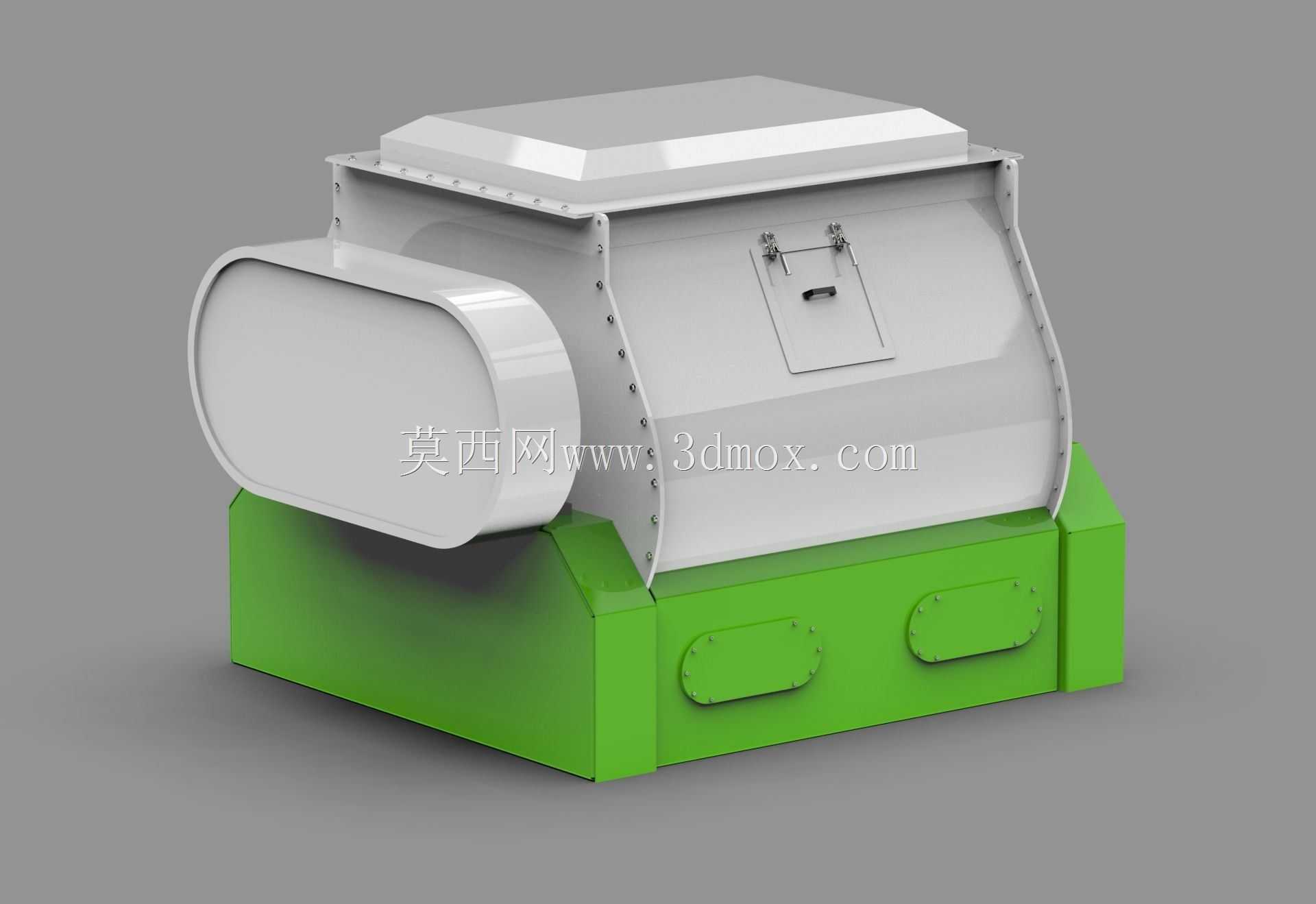

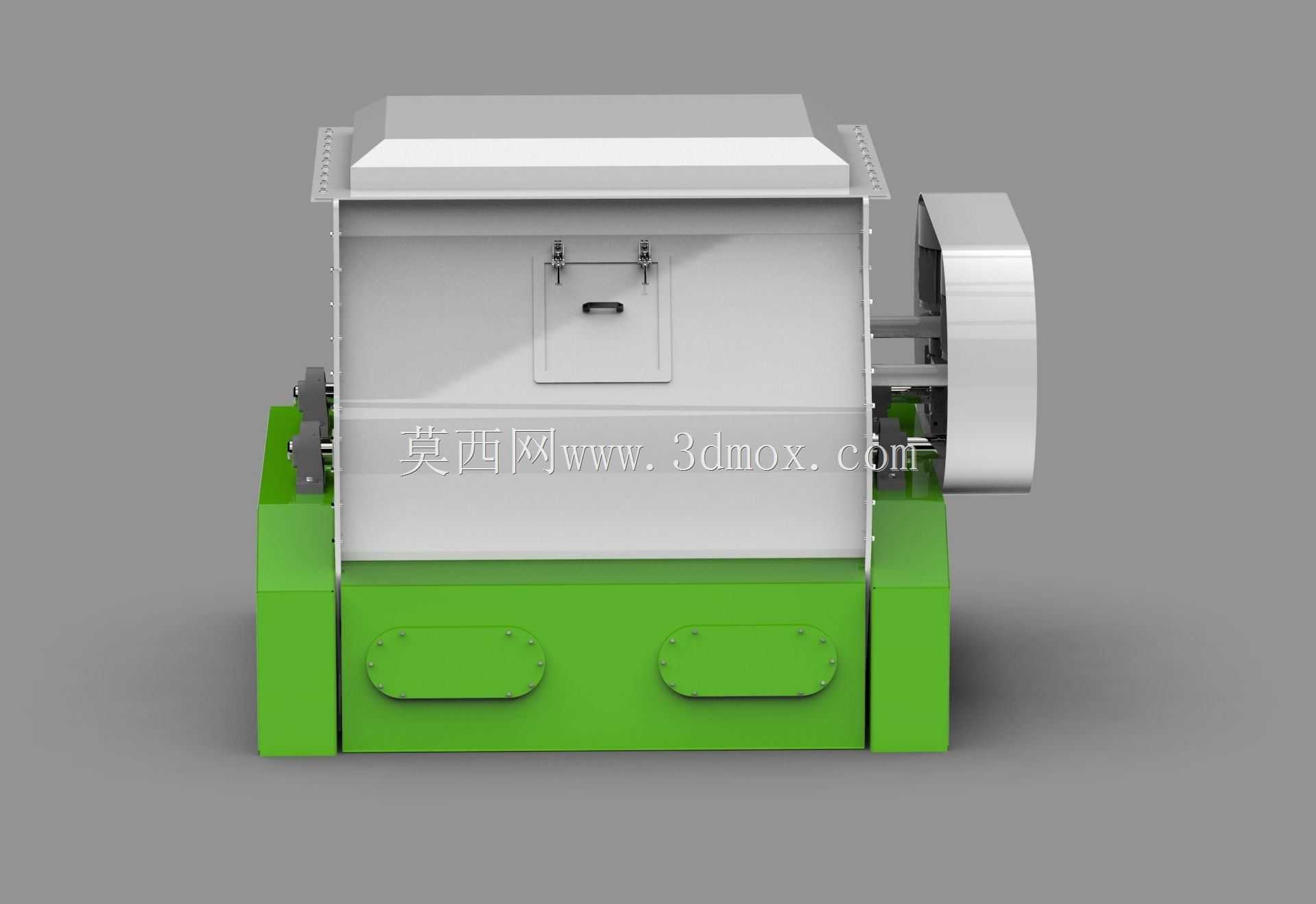

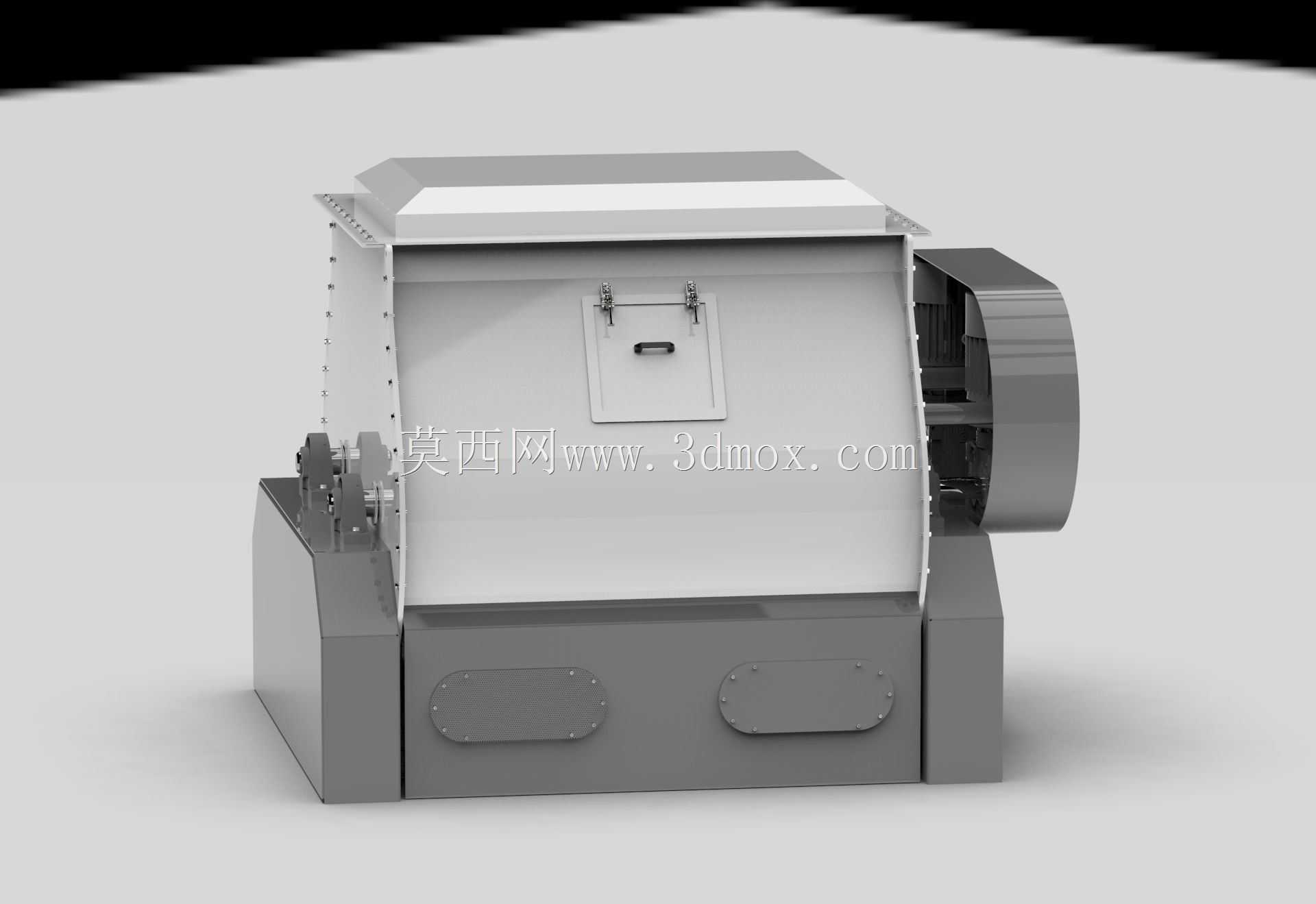

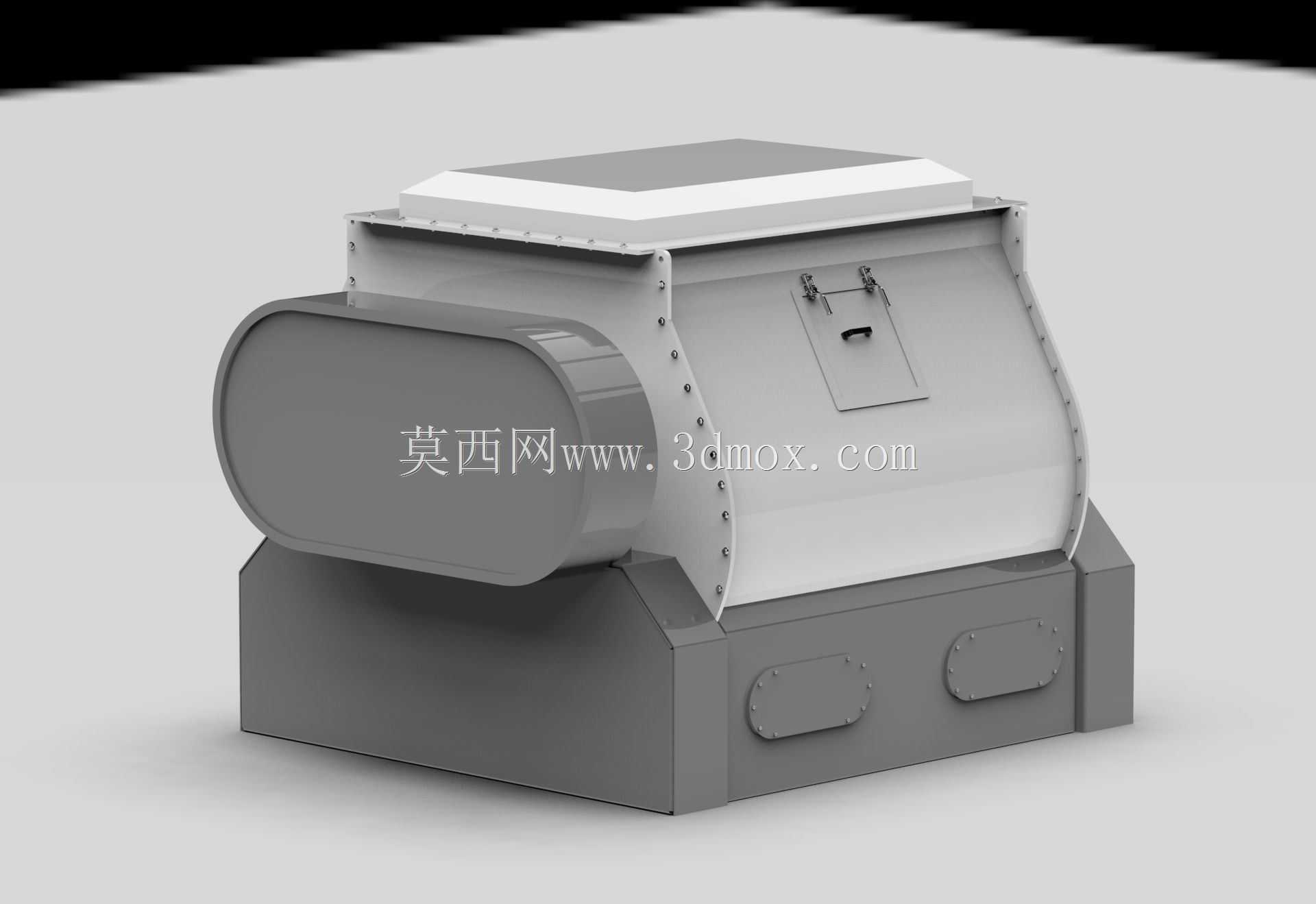

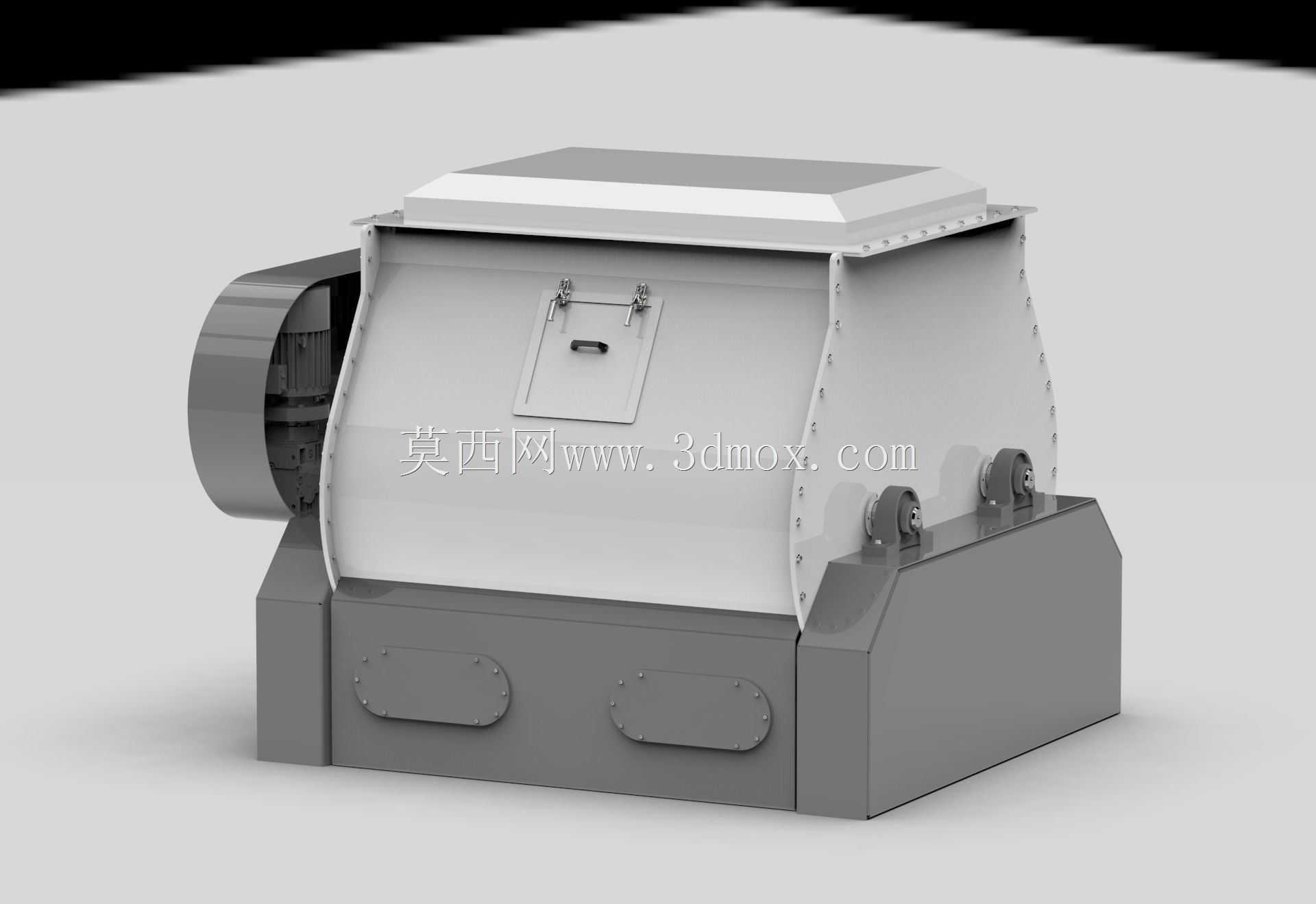

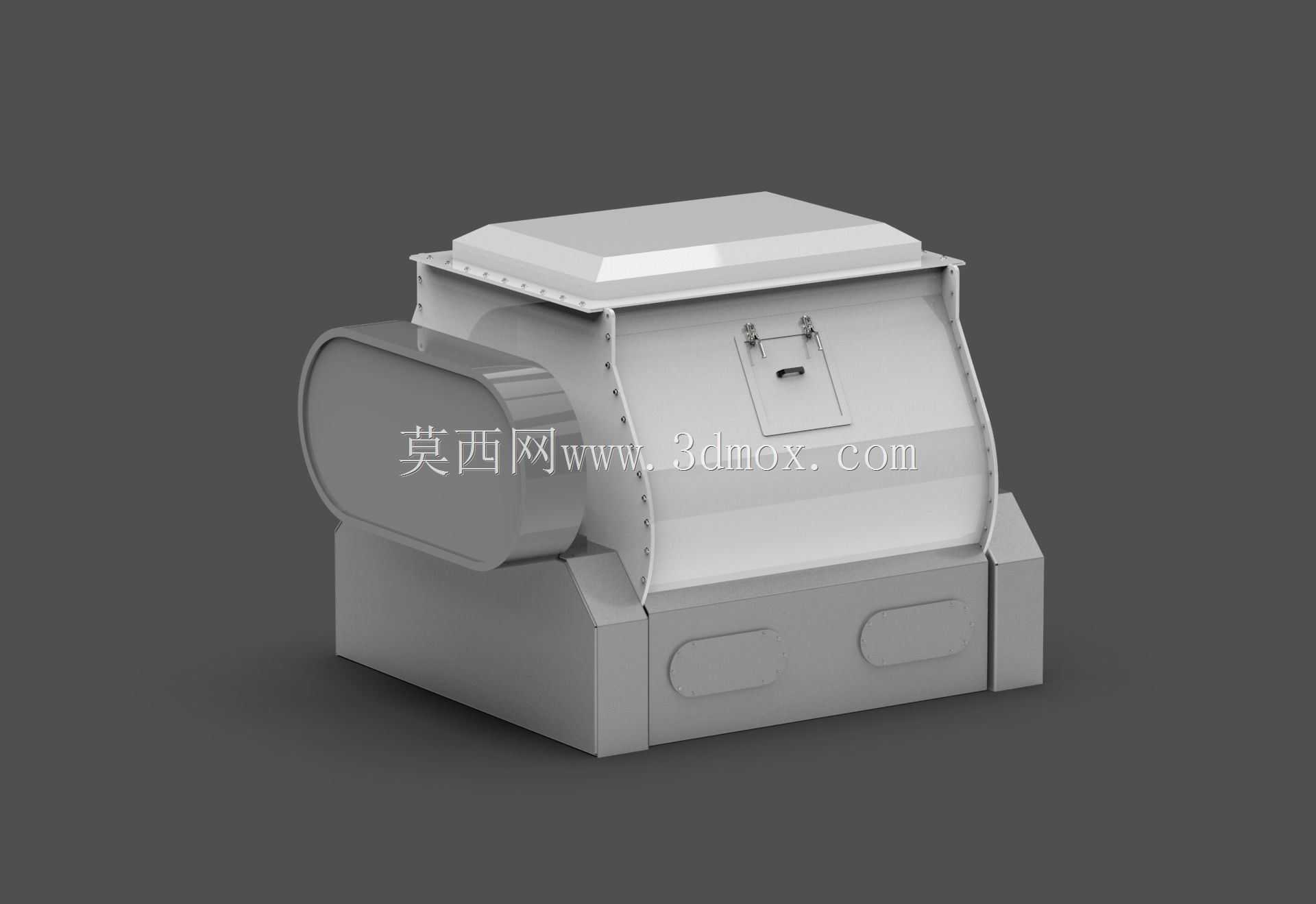

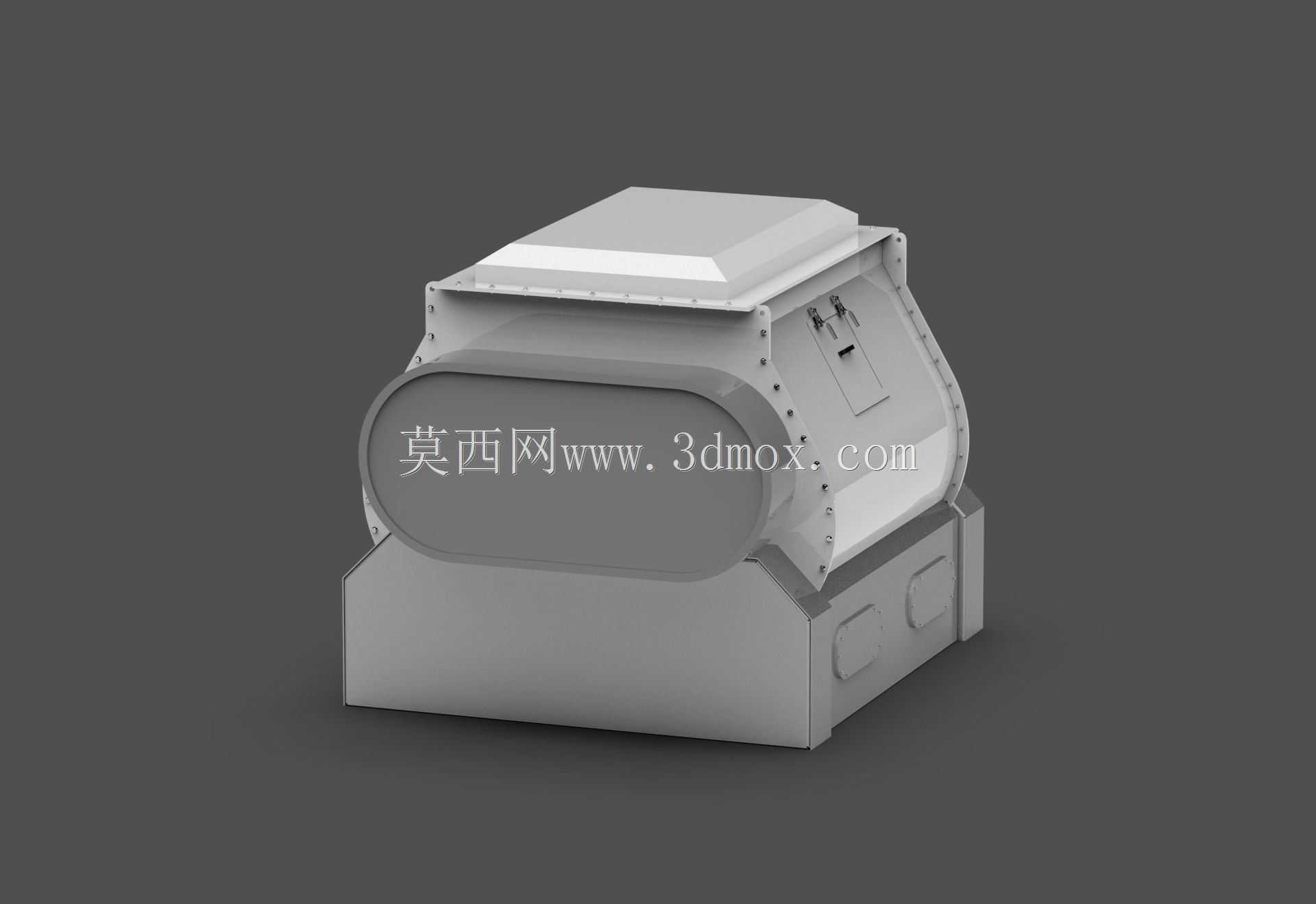

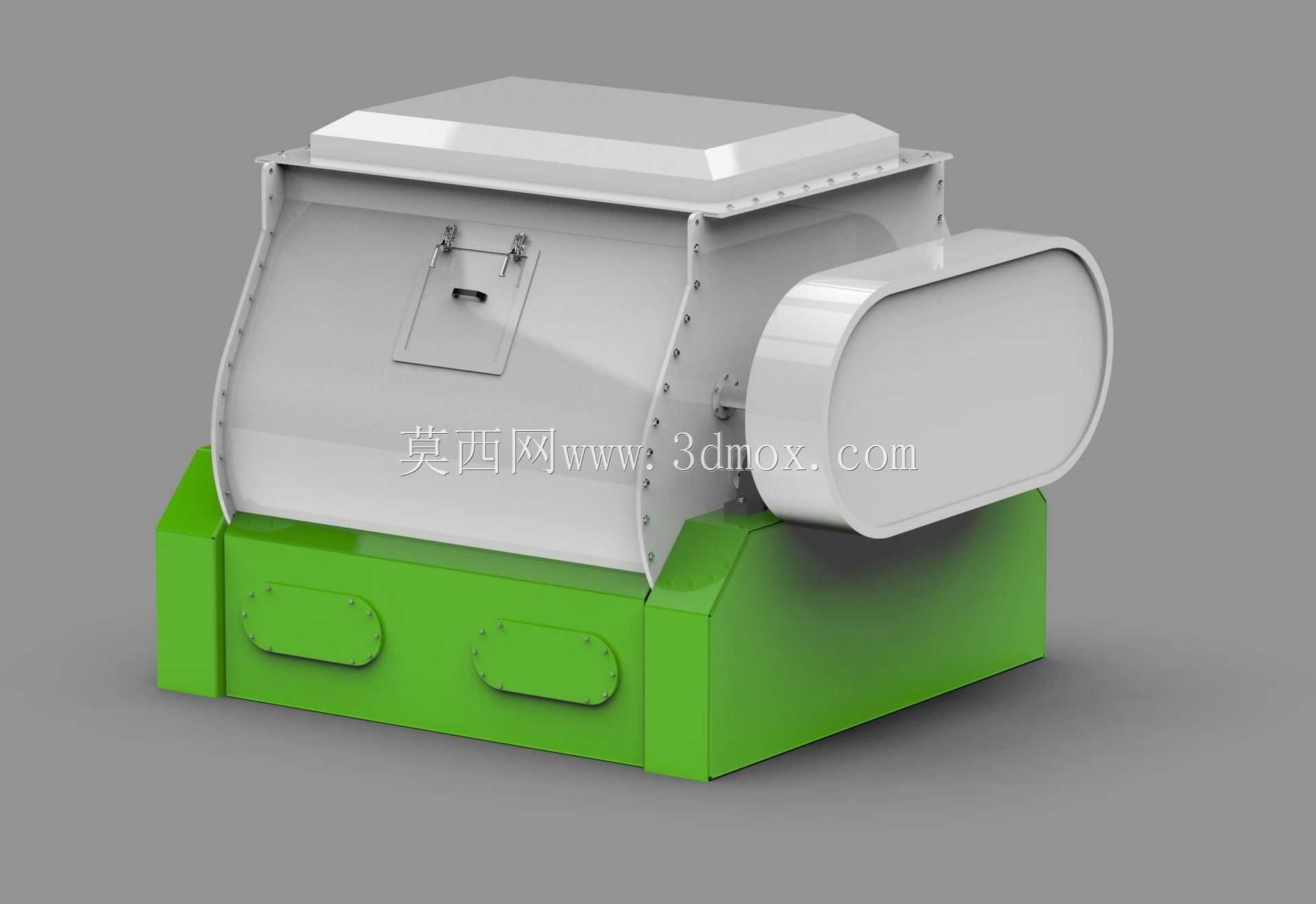

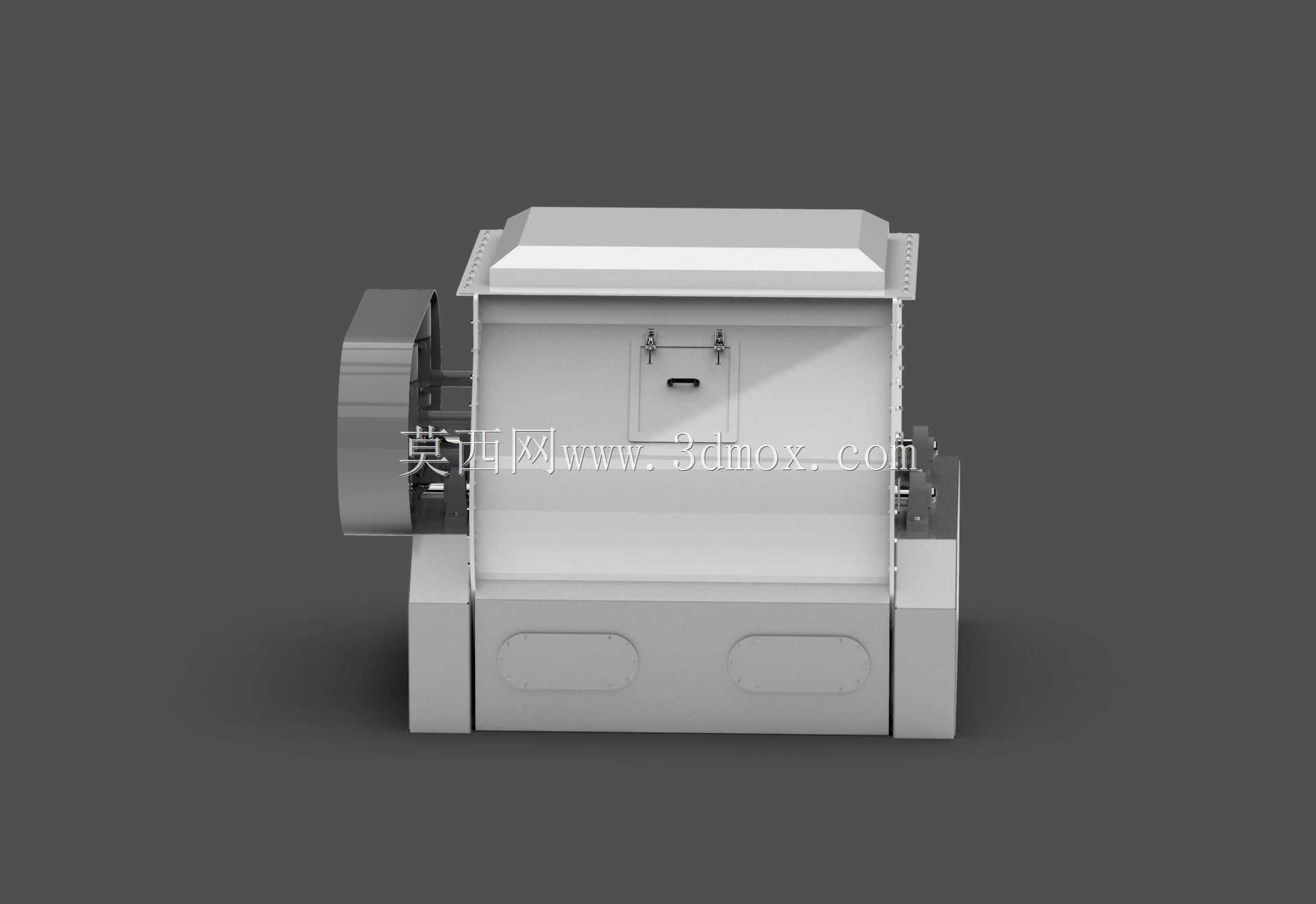

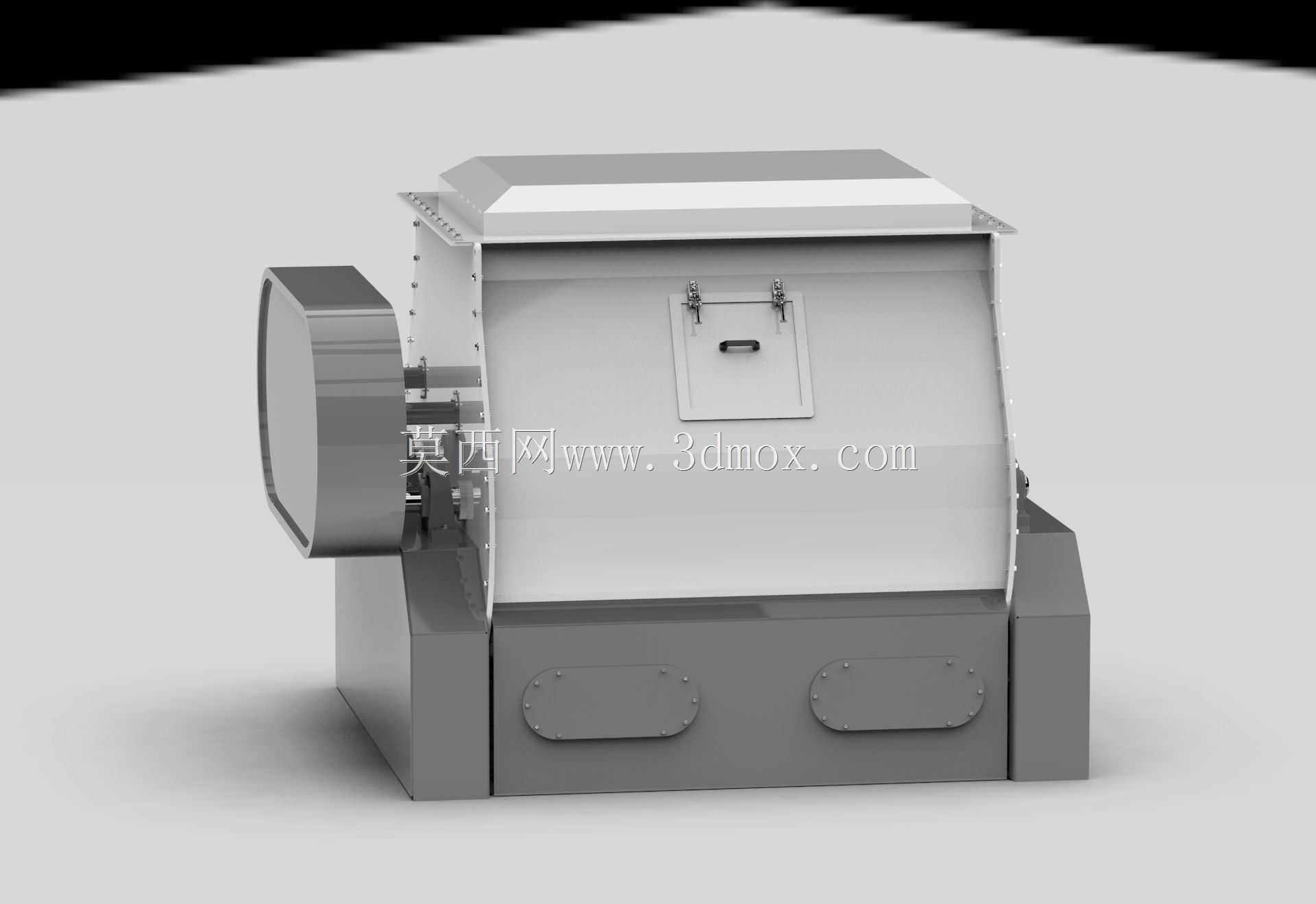

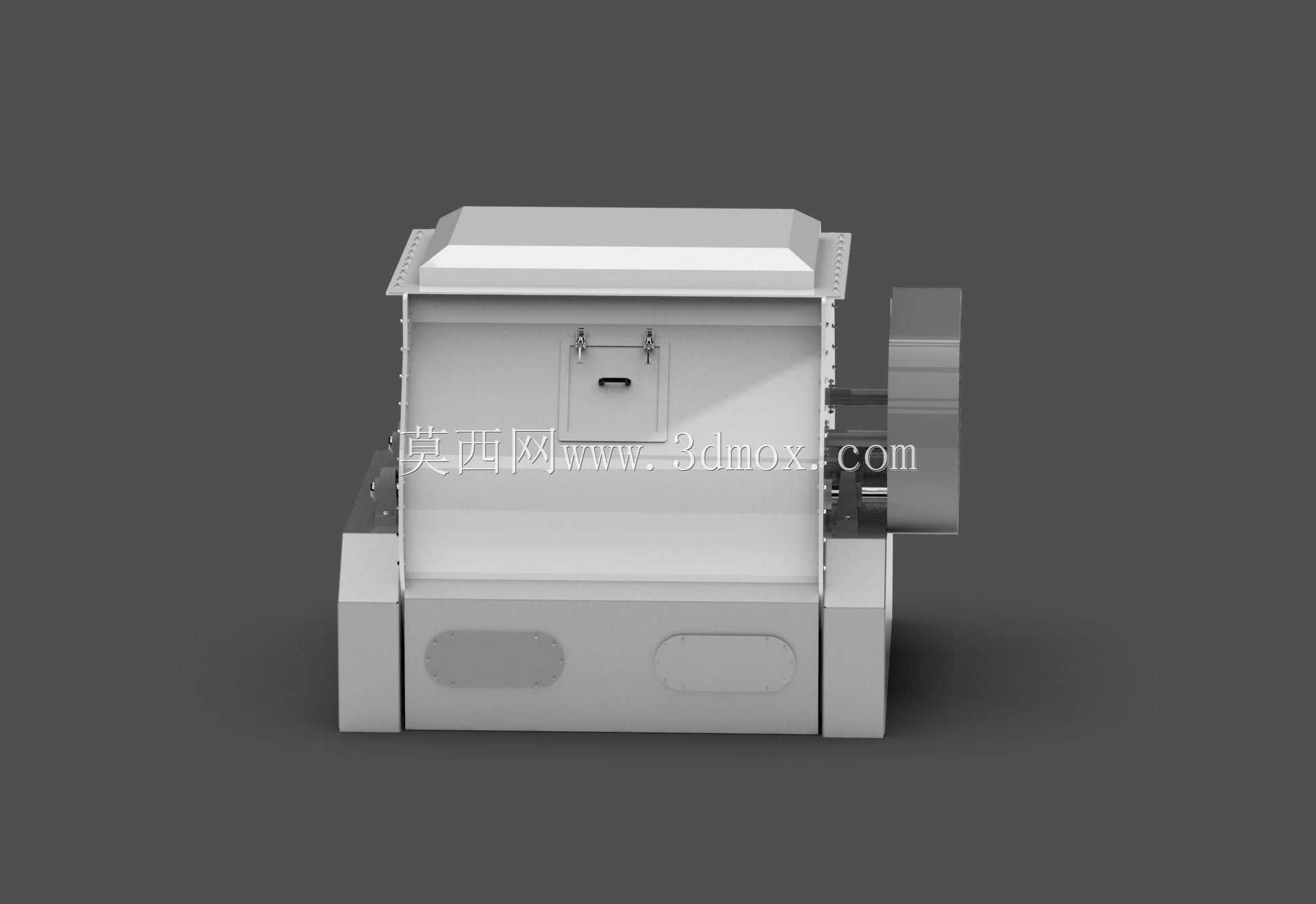

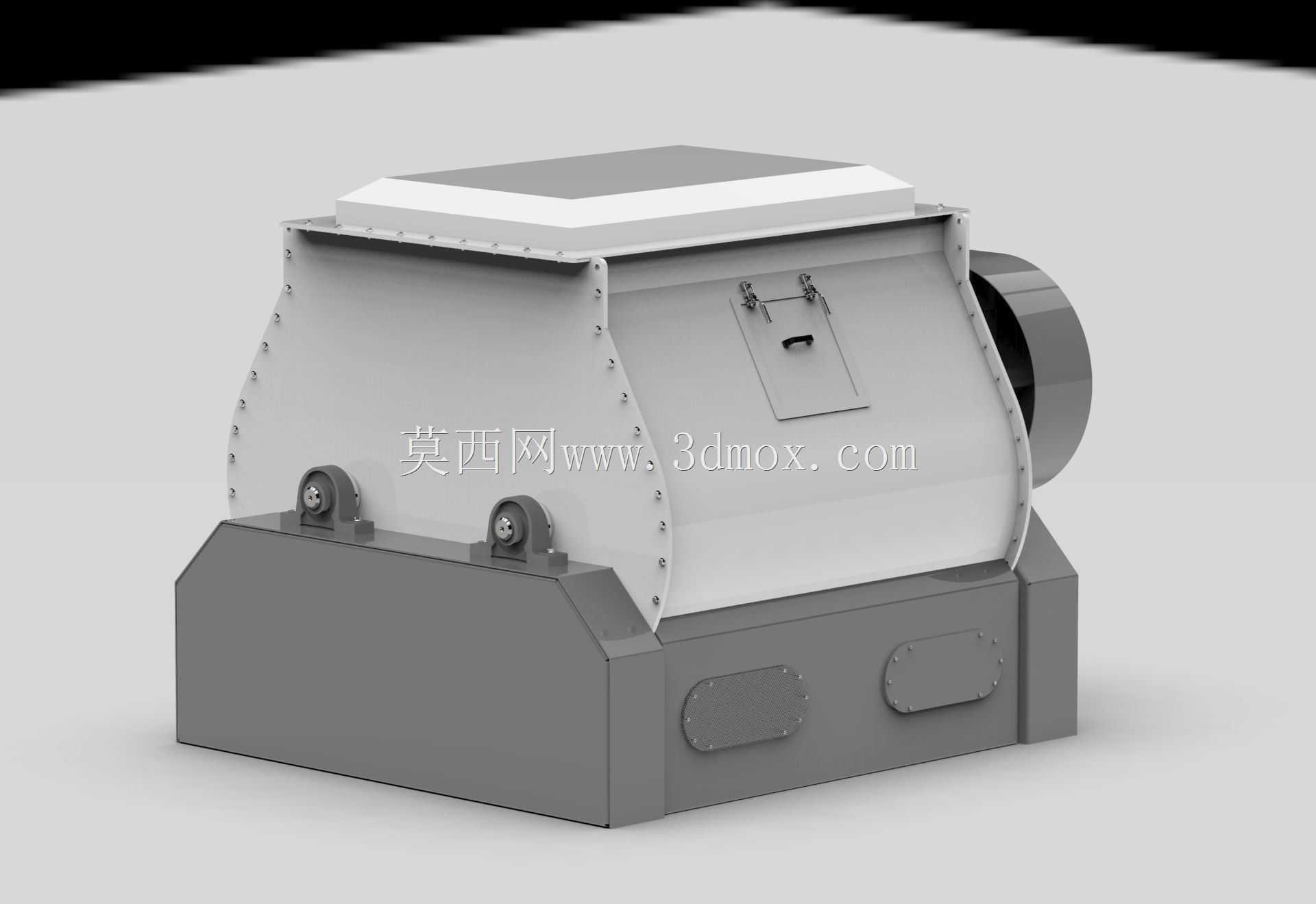

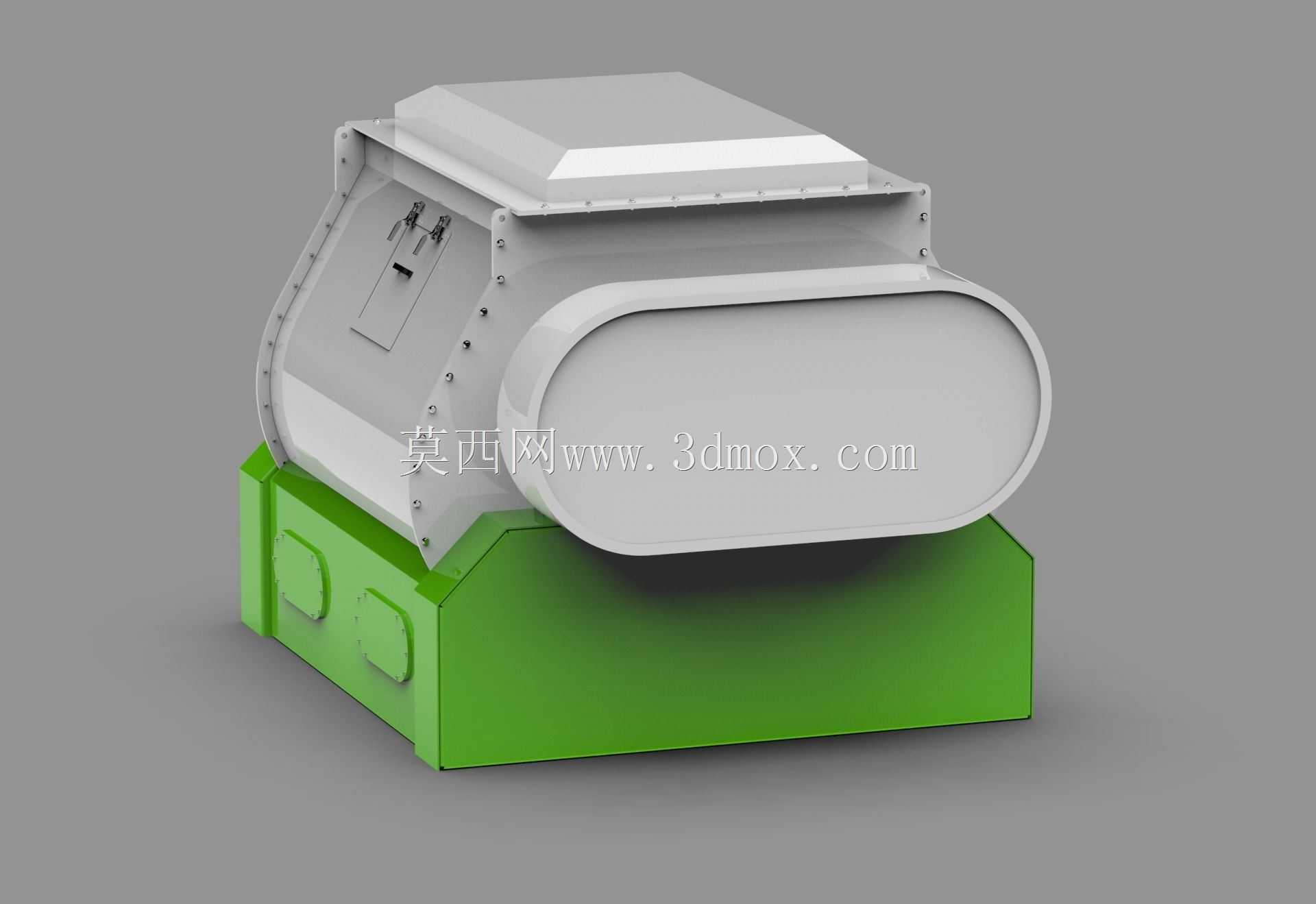

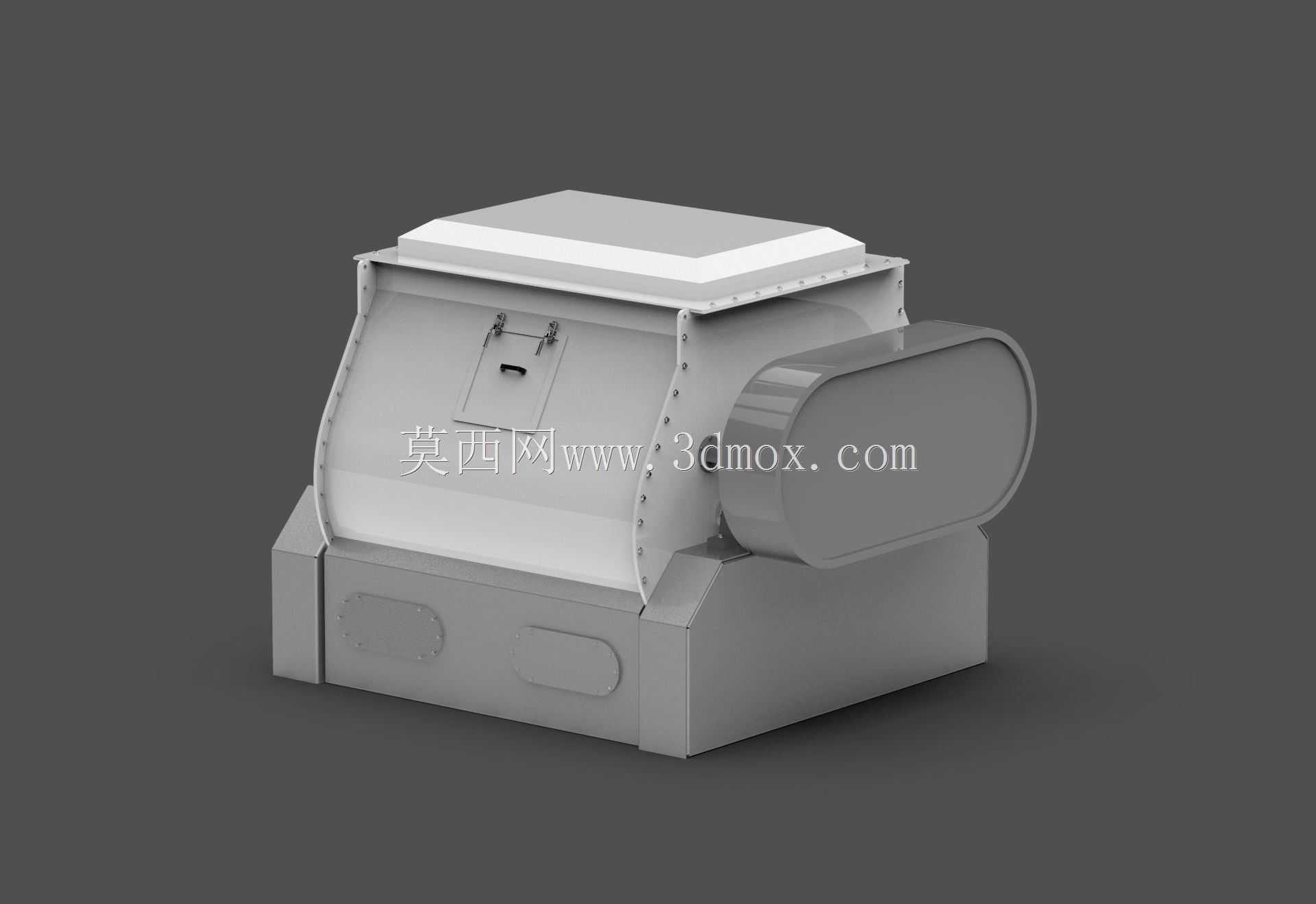

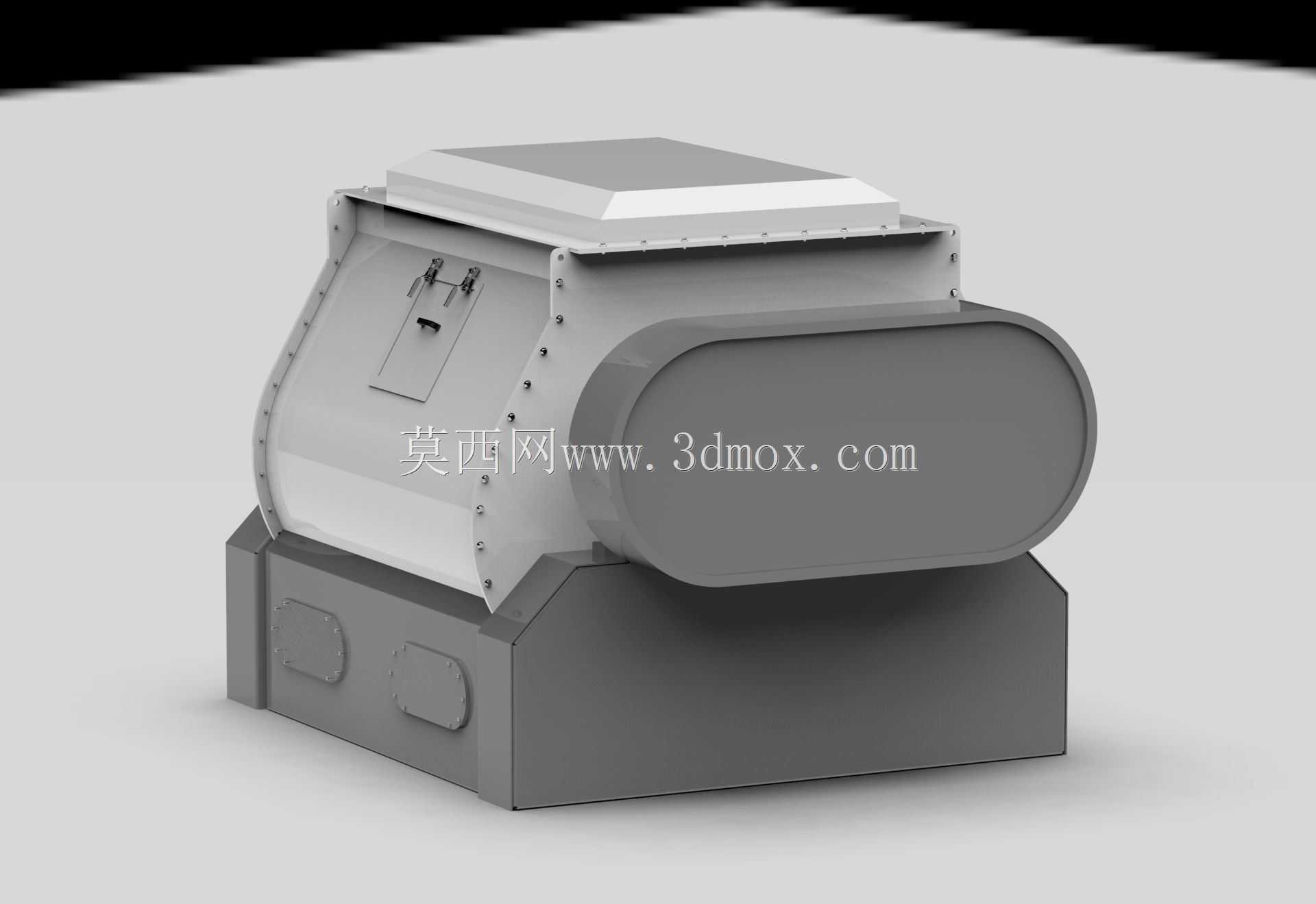

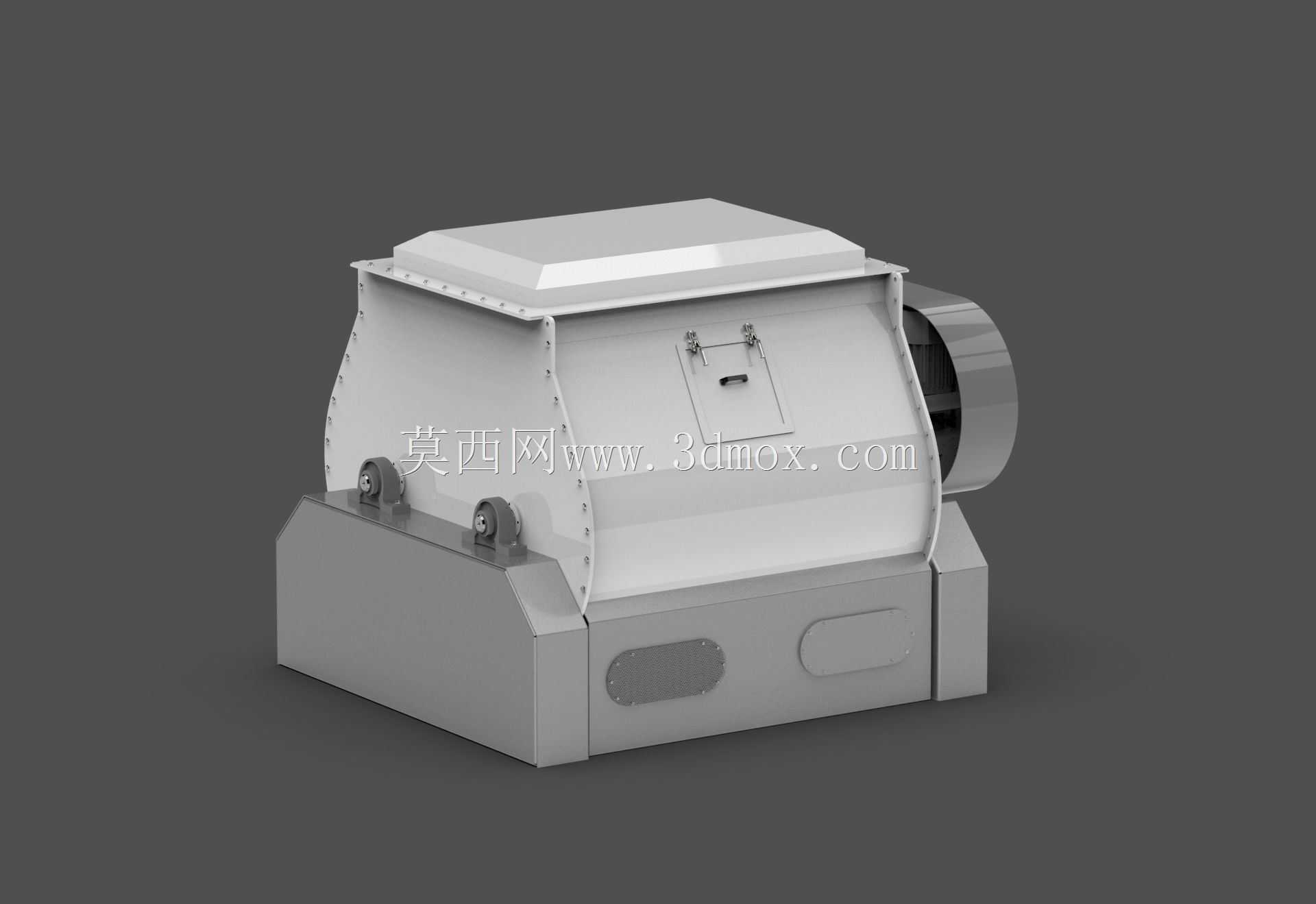

　　设备整体采用下仓体承重、上筒体作业的分体式结构，下部厚重的铸焊结构底座承担整机运行的动载荷，底座上预留的两组安装位用于固定桨叶轴的轴承座，安装时需保证两轴的平行度公差控制在0.2mm/m以内，避免运行过程中出现轴系憋劲、轴承过热的问题。上部搅拌筒体采用折弯钢板拼焊结构，筒体侧壁沿轴向布置的加强筋既可以提升筒体抗变形能力，也能避免物料在筒壁粘结残留，筒体顶部开设的观察检修口带快开式压紧扣手，日常生产中可快速开盖检查桨叶磨损情况、清理筒内残留物料，不需要拆解整体管路。

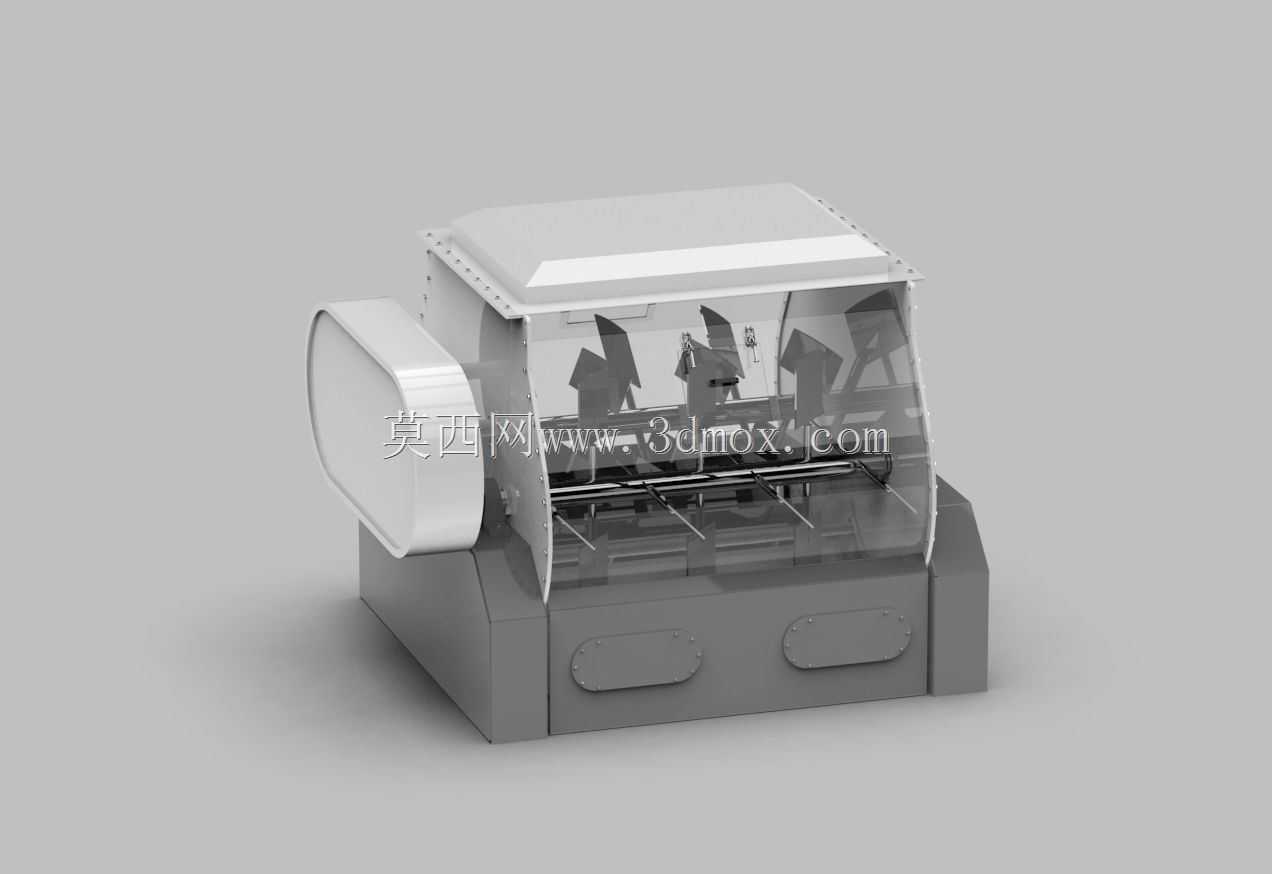

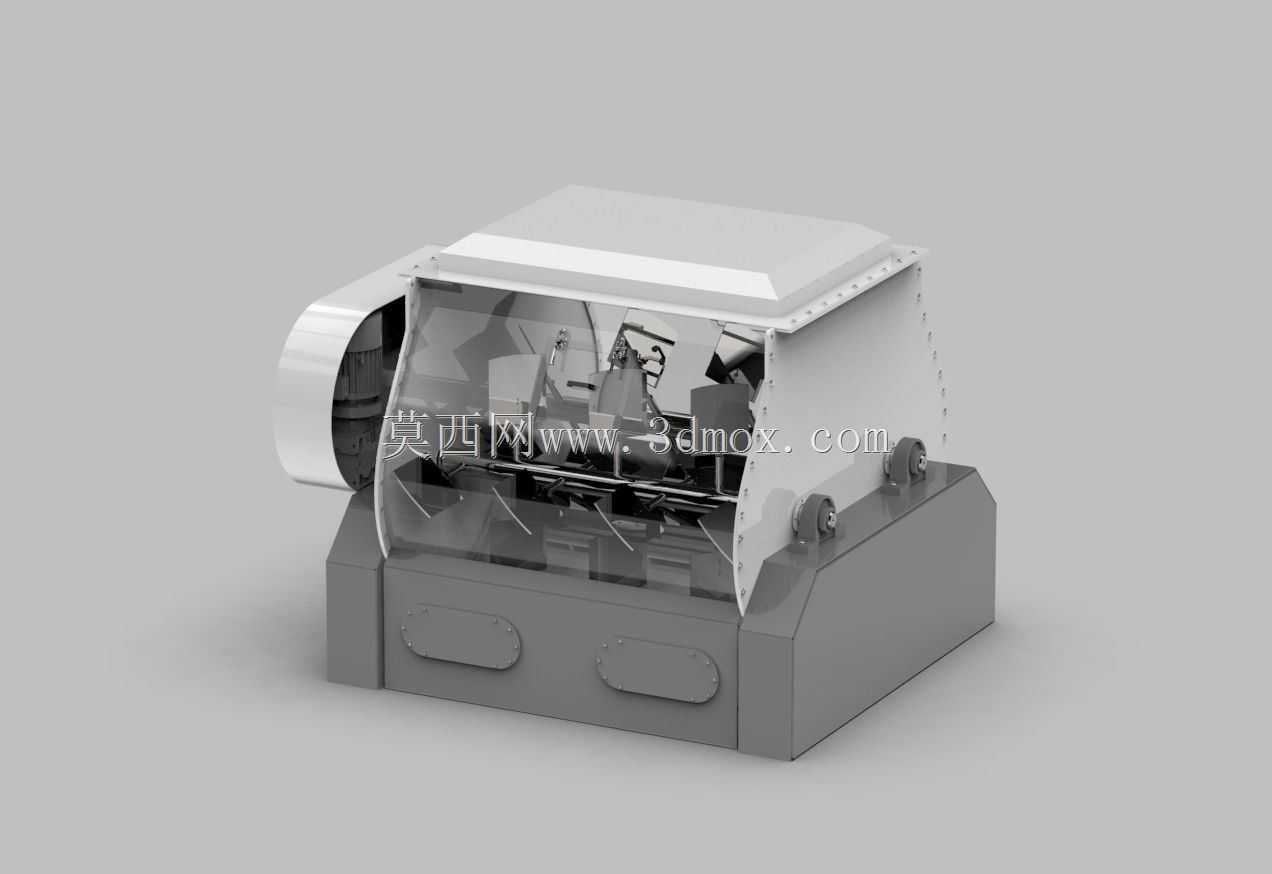

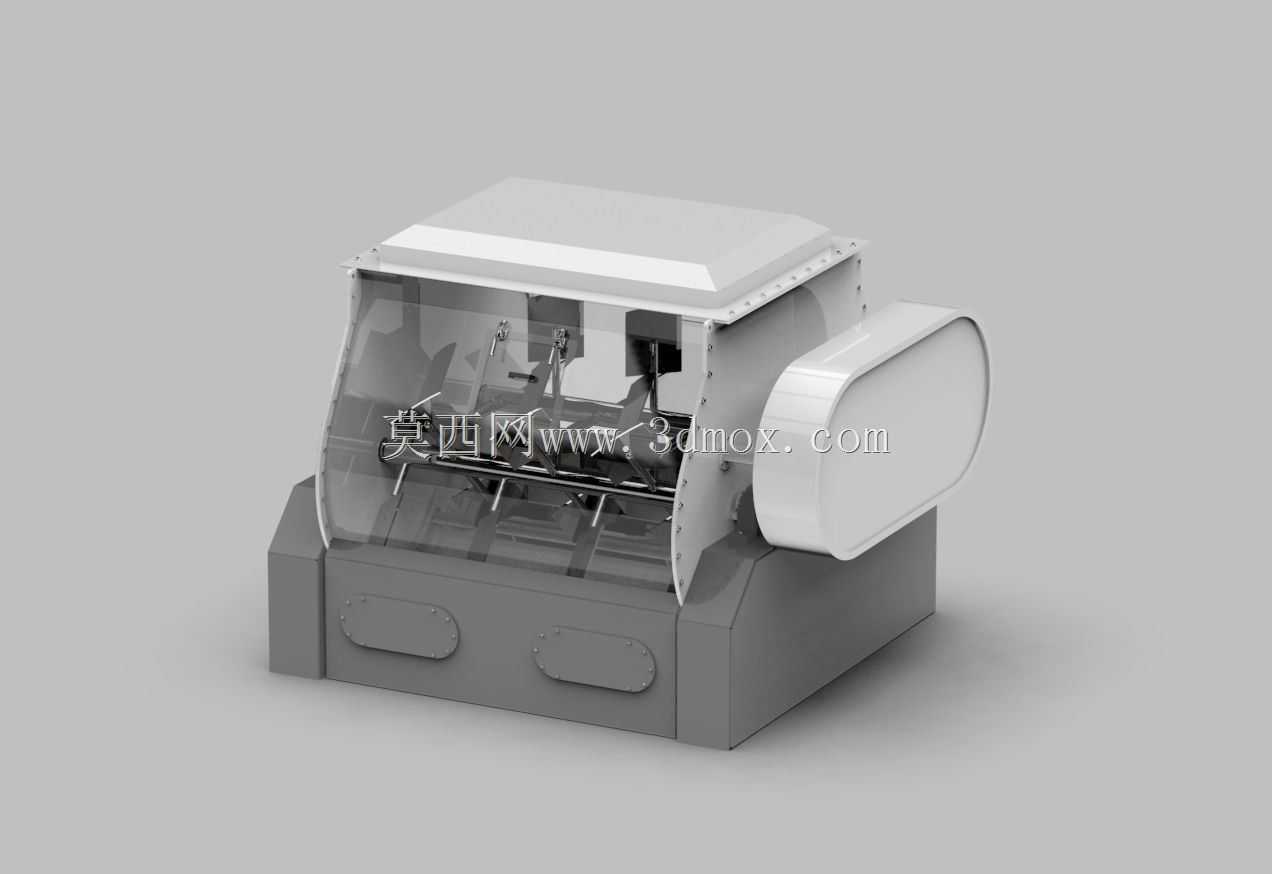

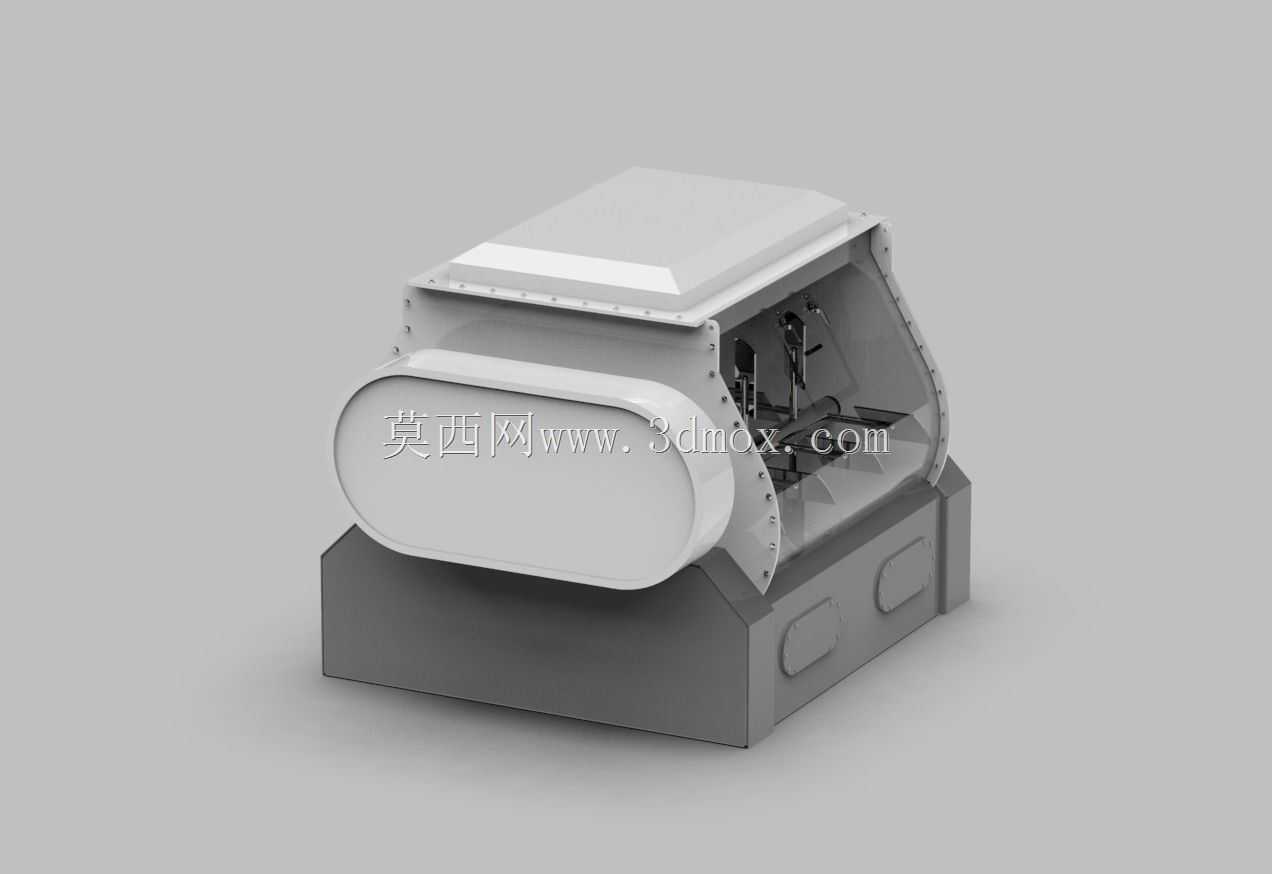

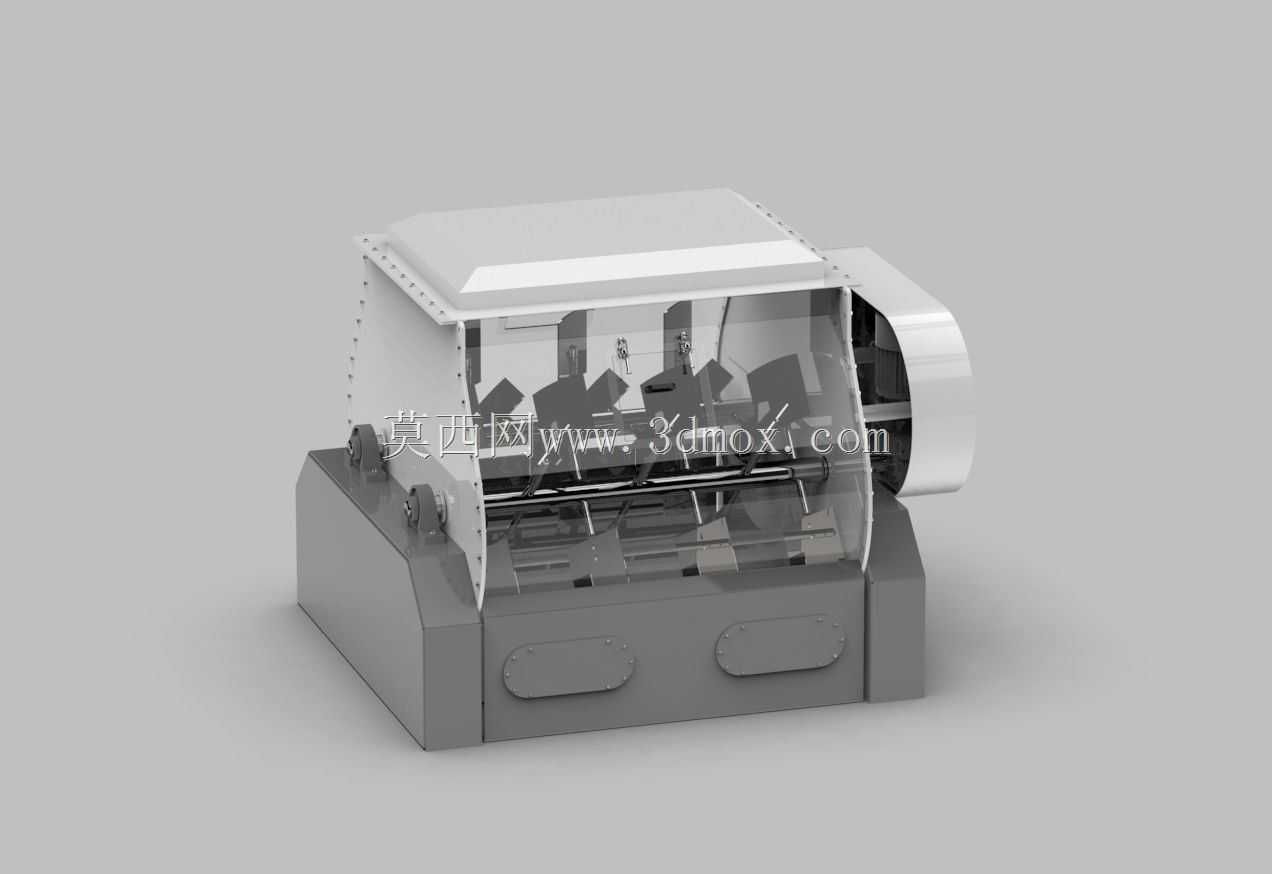

　　双桨轴的排布采用异向转动设计，两根平行布置的搅拌轴上沿螺旋线排布多组桨叶，桨叶角度经过反复校核，运行时可让筒内物料形成沿轴向对流、径向剪切的复合运动轨迹，既不会出现物料在筒内局部堆积的死角，也能减少轻组分物料的飞扬损耗。筒体端部的轴伸端配置密封结构，可适配不同压力等级的填料密封或者机械密封，根据加工物料的特性选择即可，避免粉料从轴缝泄漏造成生产损耗与车间粉尘污染。筒体侧下方预留的出料口可配套气动翻板阀或者螺旋出料机构，批次混合完成后可在10秒内完成整批物料的排空，残留量控制在批次处理量的0.1%以下，能有效减少不同配方物料切换时的交叉污染。

　　从安装边界来看，该设备整机重心集中在下部底座区域，安装时不需要额外制作过于复杂的混凝土基础，只要保证安装平面的水平度公差在1mm/m以内，通过地脚螺栓将底座与预埋钢板牢固焊接即可，设备进料口中心距地面的高度可根据上下游配套设备的输送高度做适配调整，常规配置下整机占地长度约2.8米、宽度约1.4米、高度约1.7米，预留检修空间时需要在筒体操作侧留出至少1米的通行距离，方便操作人员日常巡检、更换易损件。

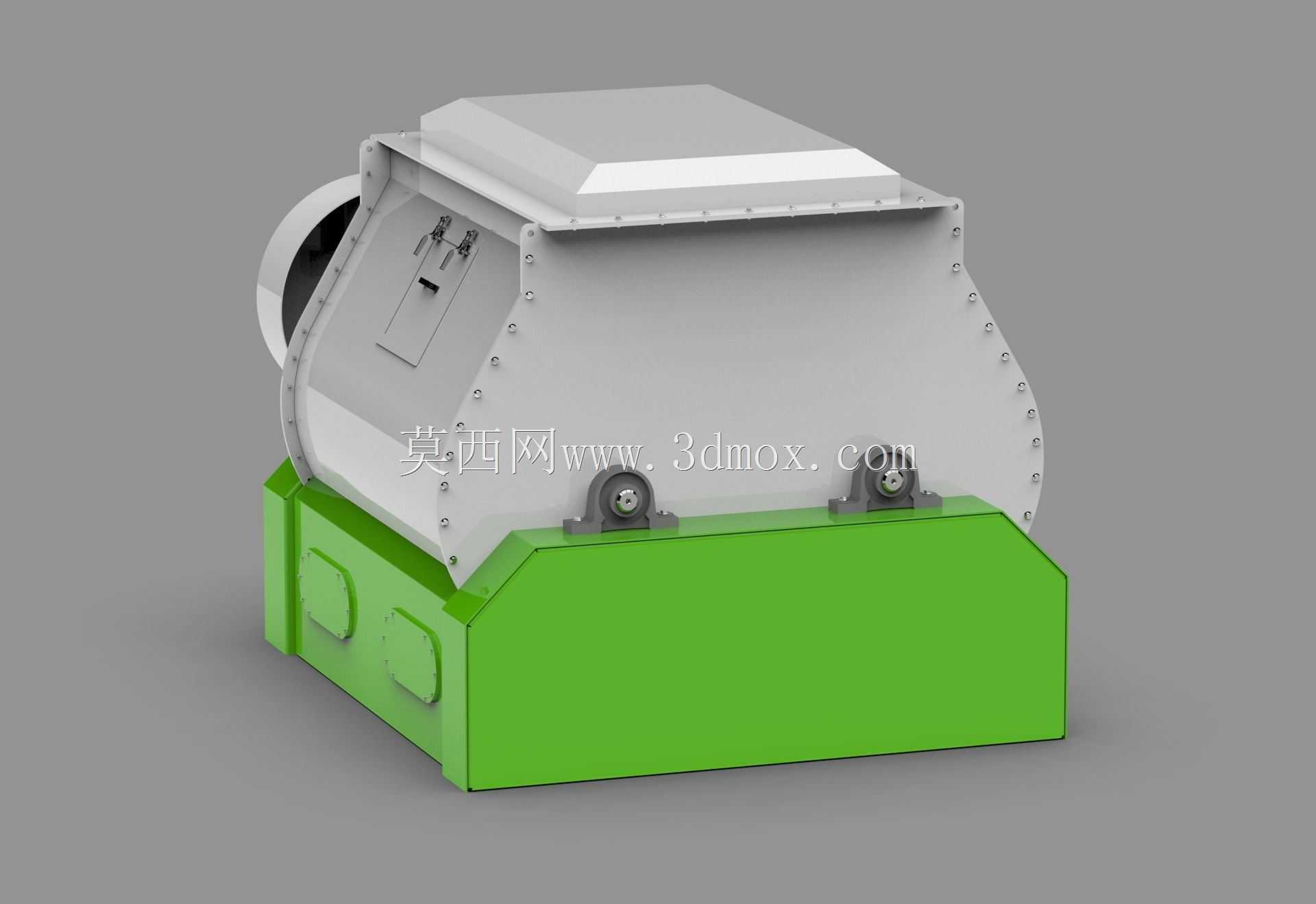

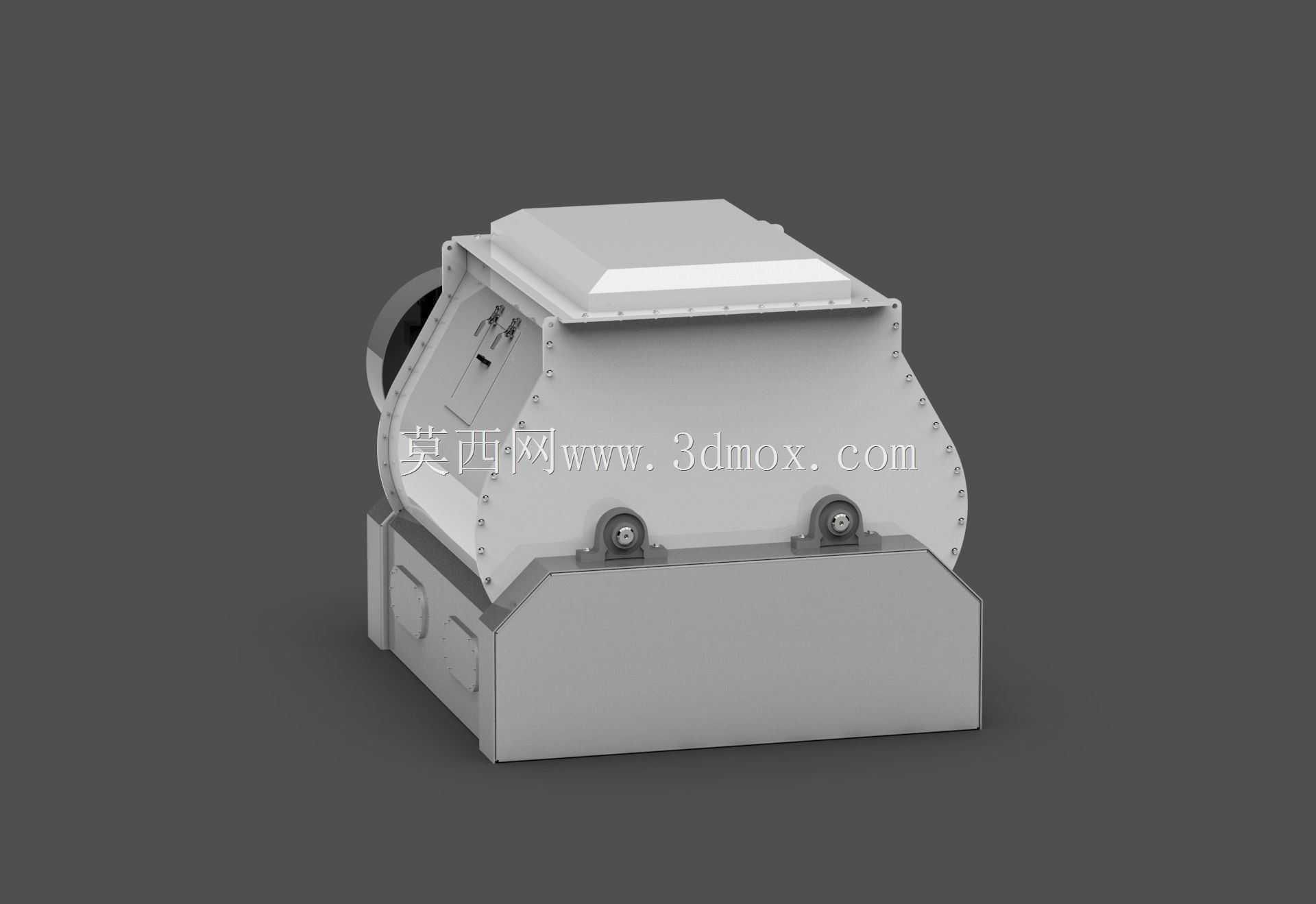

　　设计过程中针对桨叶的磨损问题做了专项优化，桨叶与物料接触的工作面采用可更换的耐磨衬板结构，衬板通过沉头螺栓固定在桨叶基座上，当衬板磨损到极限厚度时，不需要整体更换桨叶轴，只需要拆开螺栓更换衬板即可，大幅降低设备后期维护成本。筒体上开设的两个检修手孔分别布置在筒体两侧的易残留区域，不需要进入筒体内部就可以清理粘结的物料，尤其在处理含油脂、糖蜜的粘性饲料配方时，能大幅缩短设备清理的停机时间。底座上预留的两个检修盖板对应轴承座与传动端的位置，日常维护时可以直接打开盖板检查轴承润滑情况、调整传动皮带张紧度，不需要拆解底座结构。

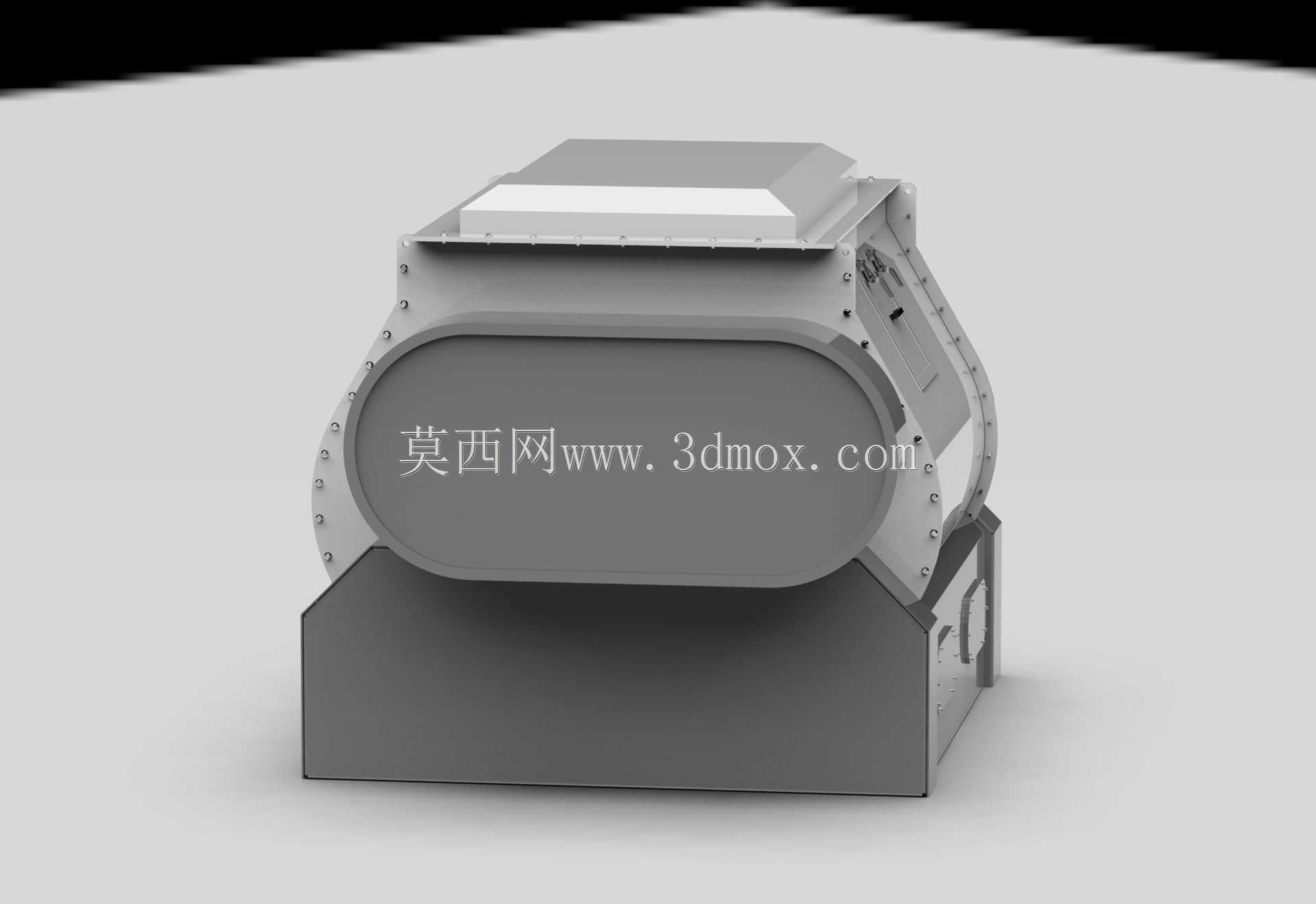

　　传动端采用减速电机直连的驱动方案，两轴之间通过同步齿轮保证转动相位匹配，避免桨叶转动过程中出现干涉碰撞，齿轮箱采用油浴润滑，日常运行时只需要定期检查油位、按周期更换齿轮油即可，维护难度较低。设备运行时的动载荷经过底座的配重平衡后，传递到基础的振动幅值较小，不需要额外配置减震阻尼结构，常规钢结构平台就可以满足安装承重要求，适配不同规模的饲料加工车间布局改造需求。
