90KW畜禽饲料加工锤式粉碎设备结构

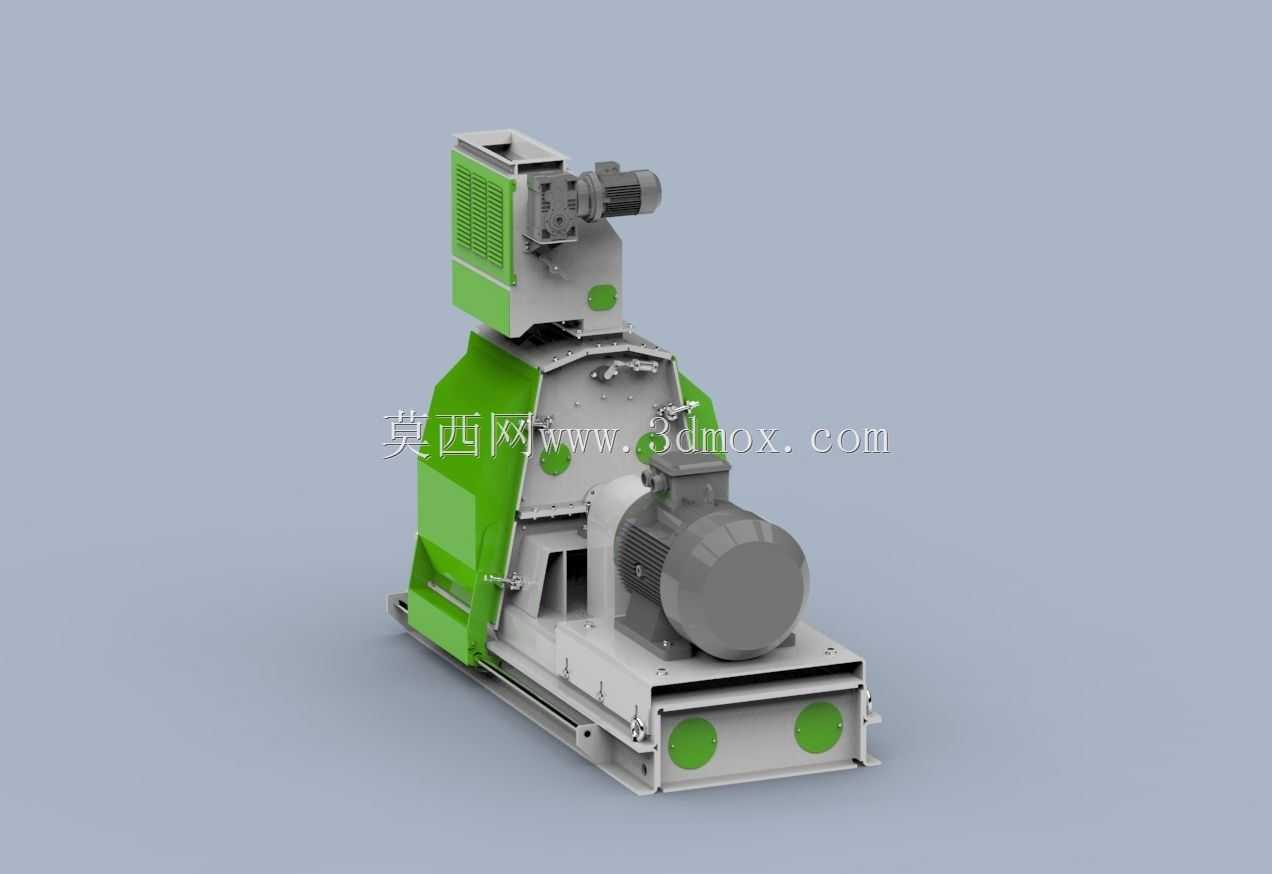

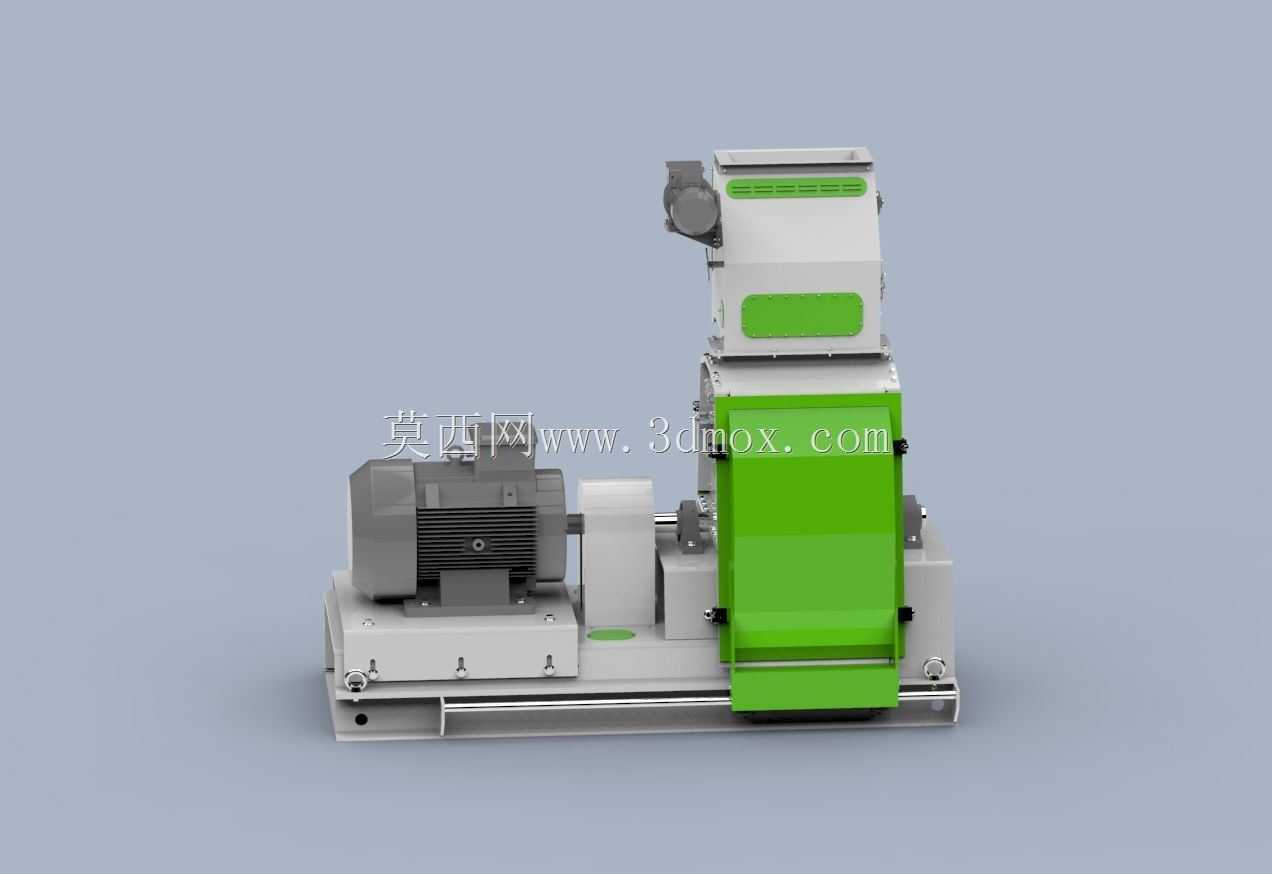

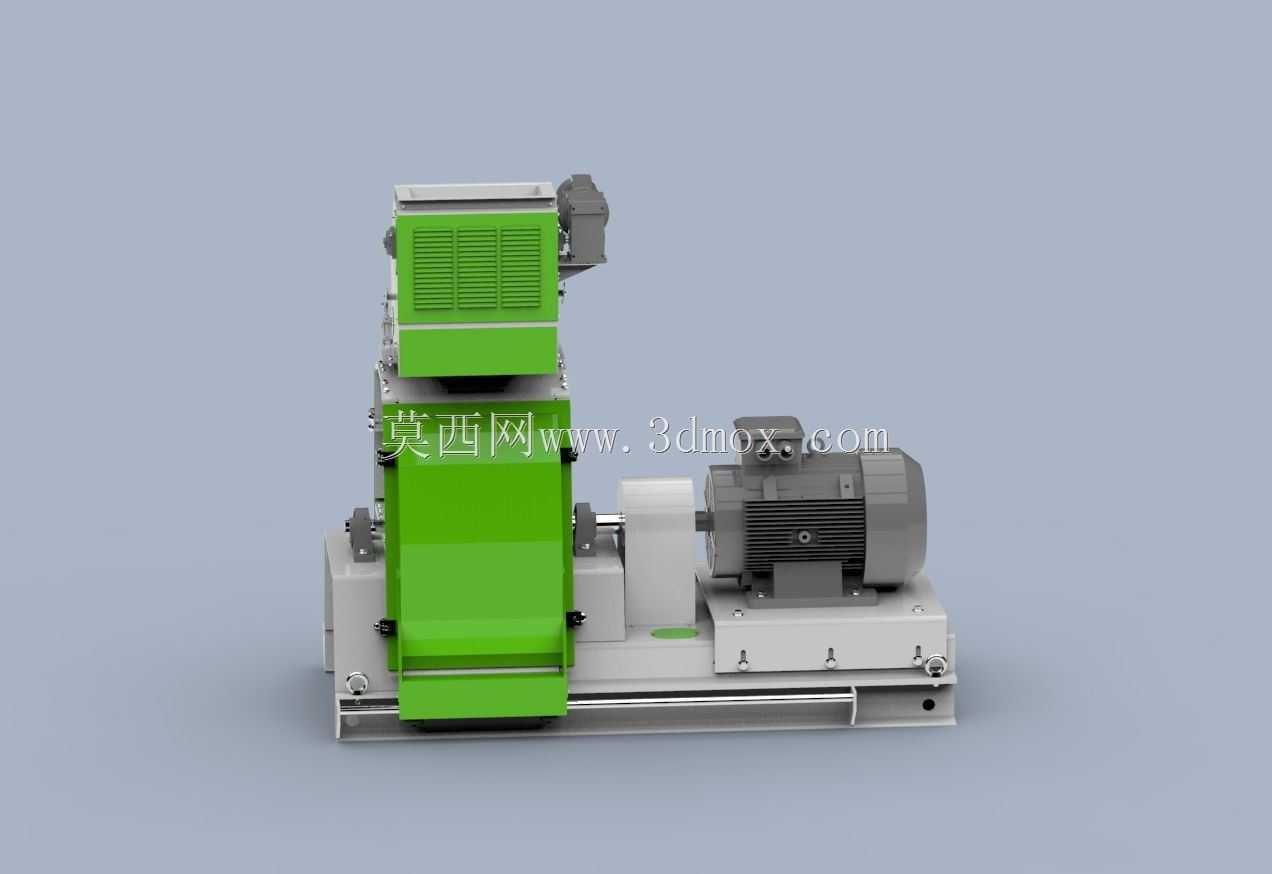

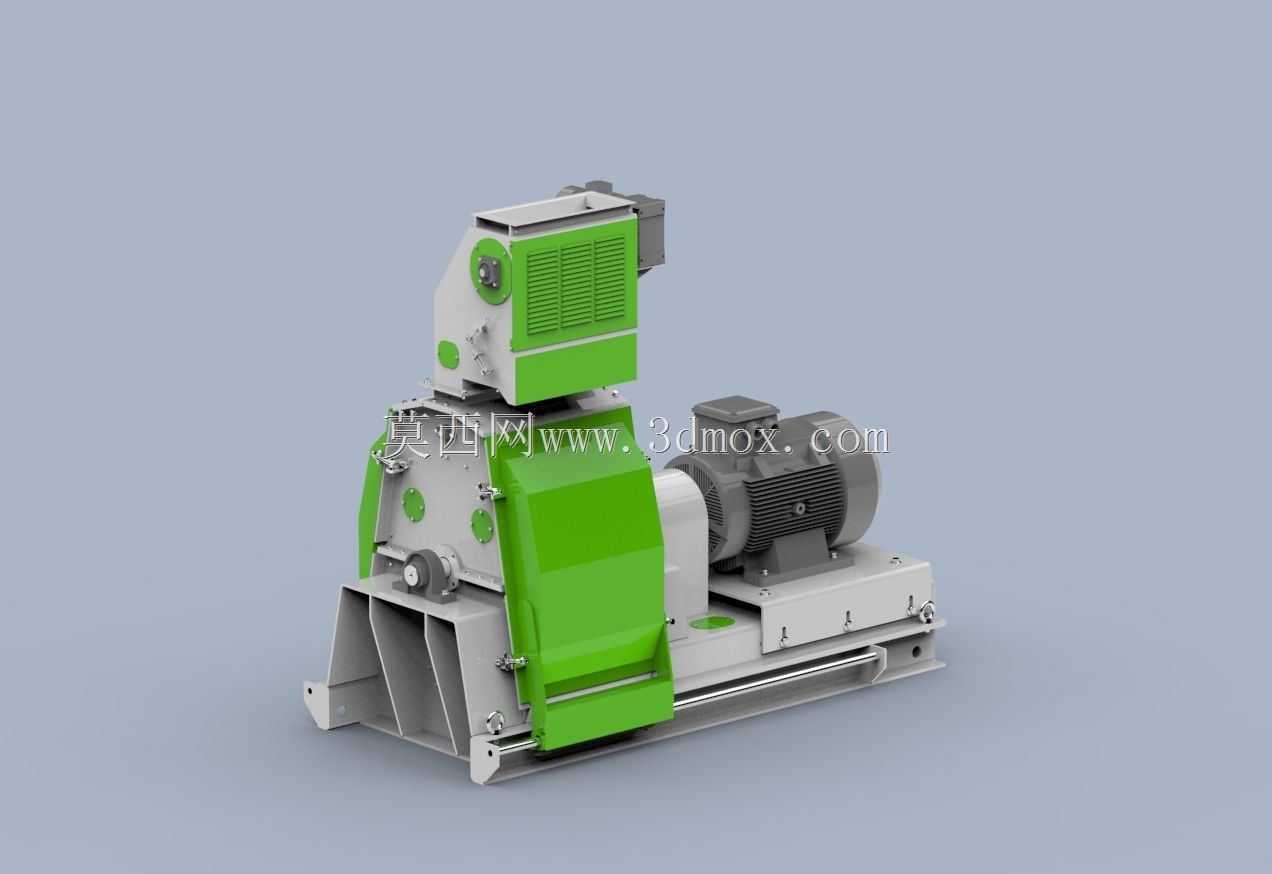

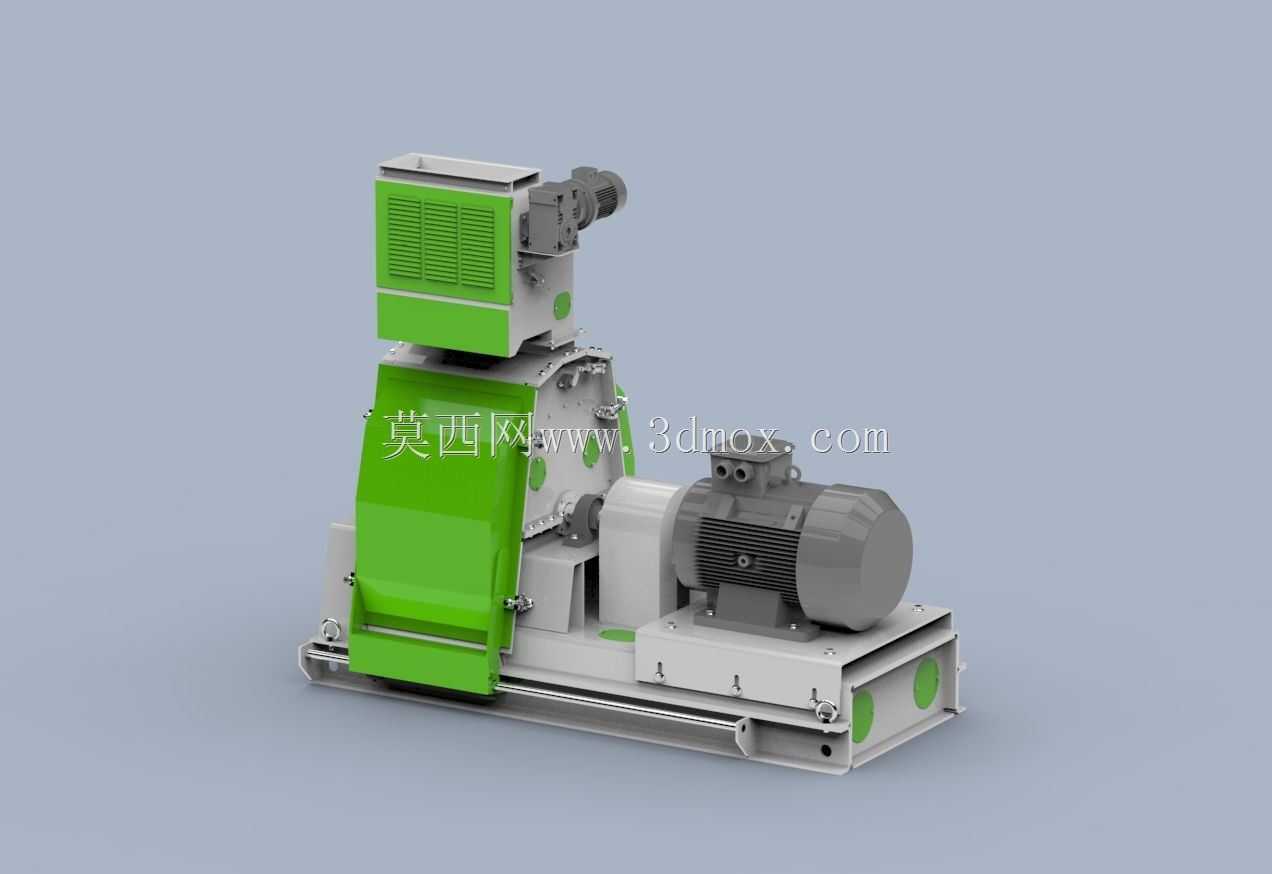

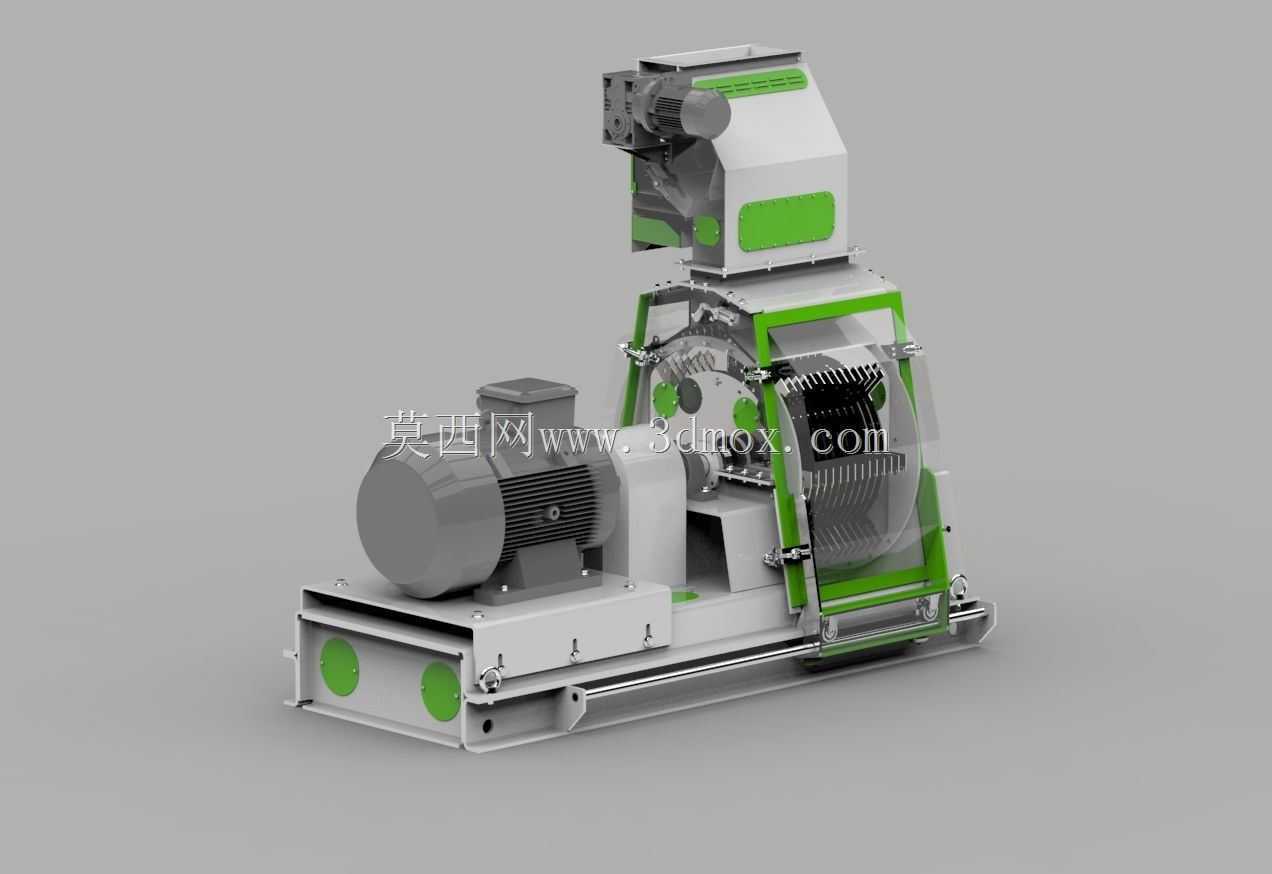

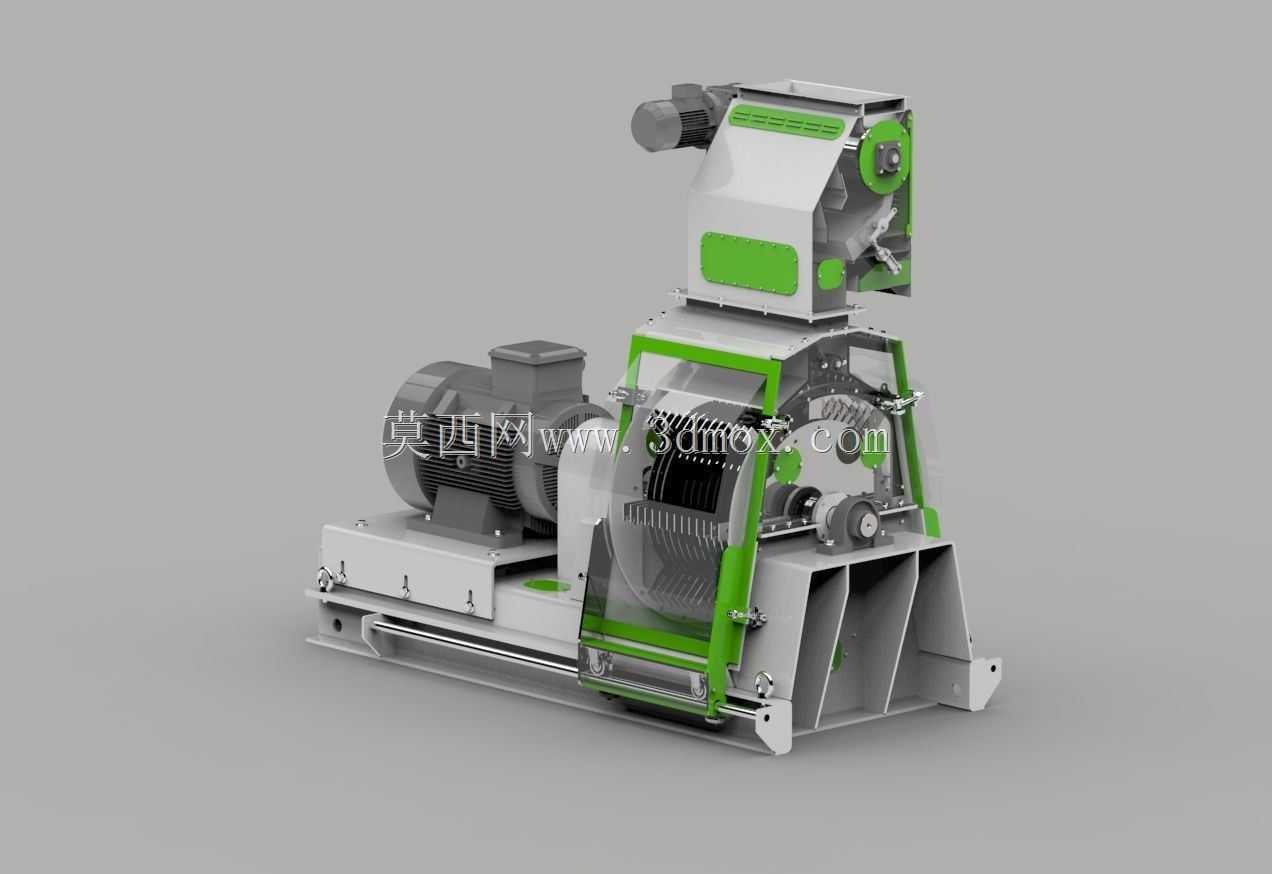

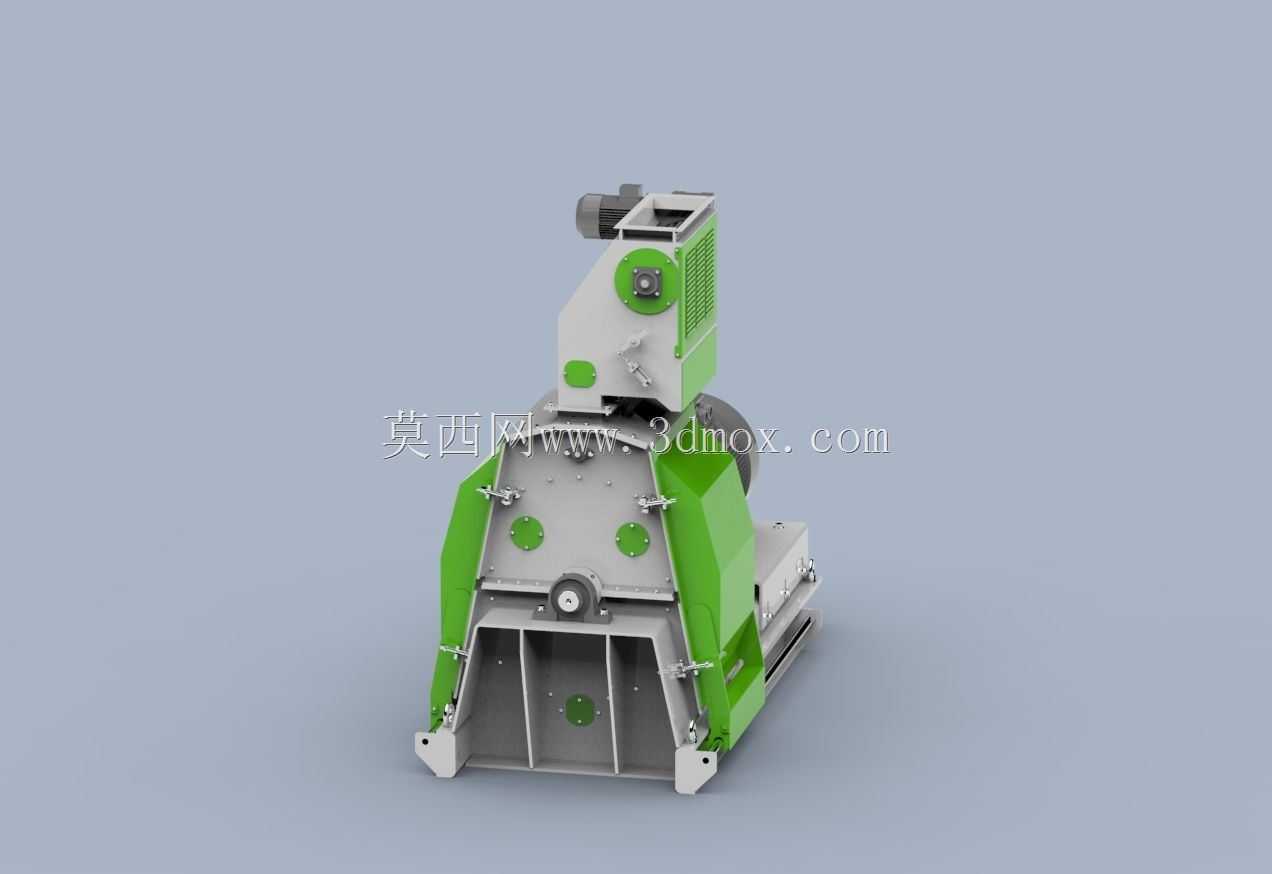

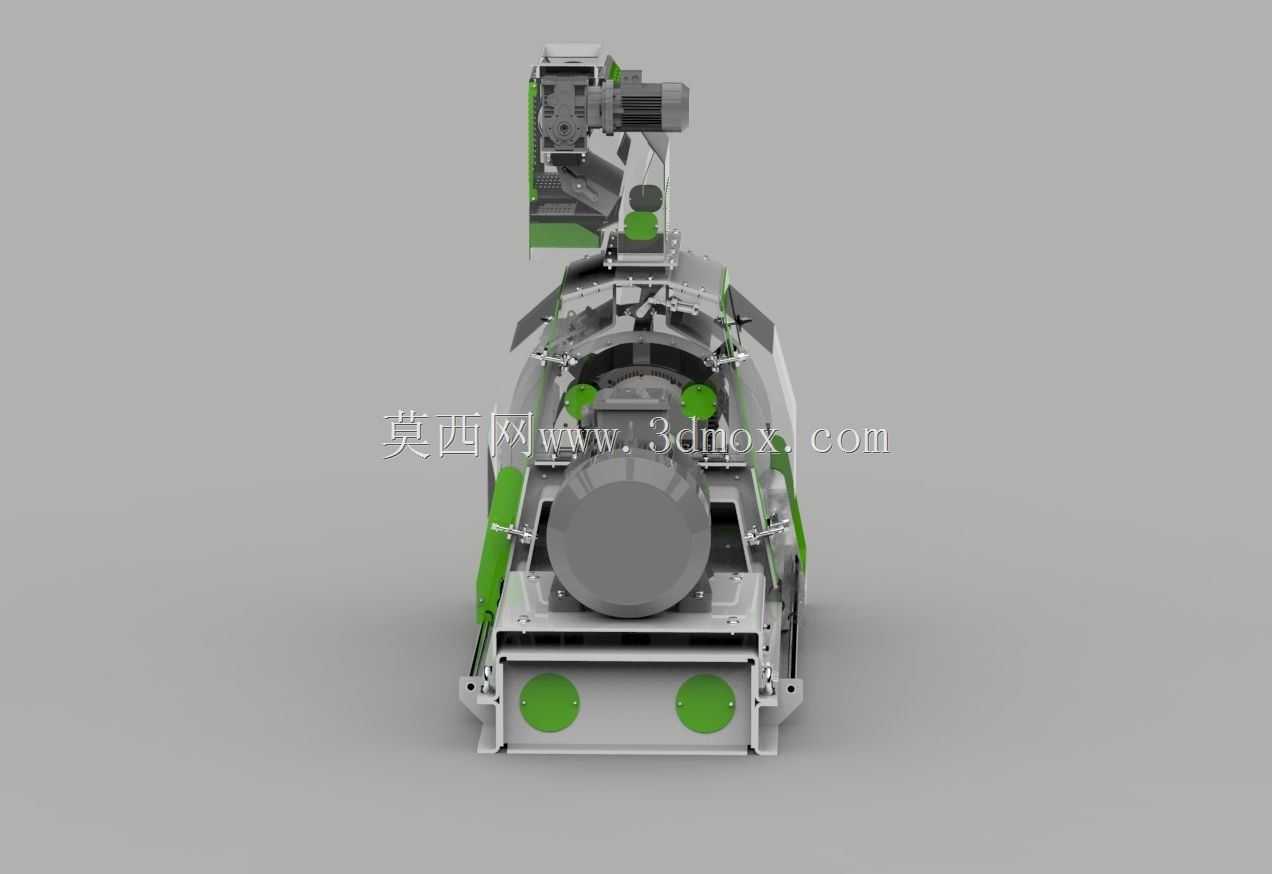

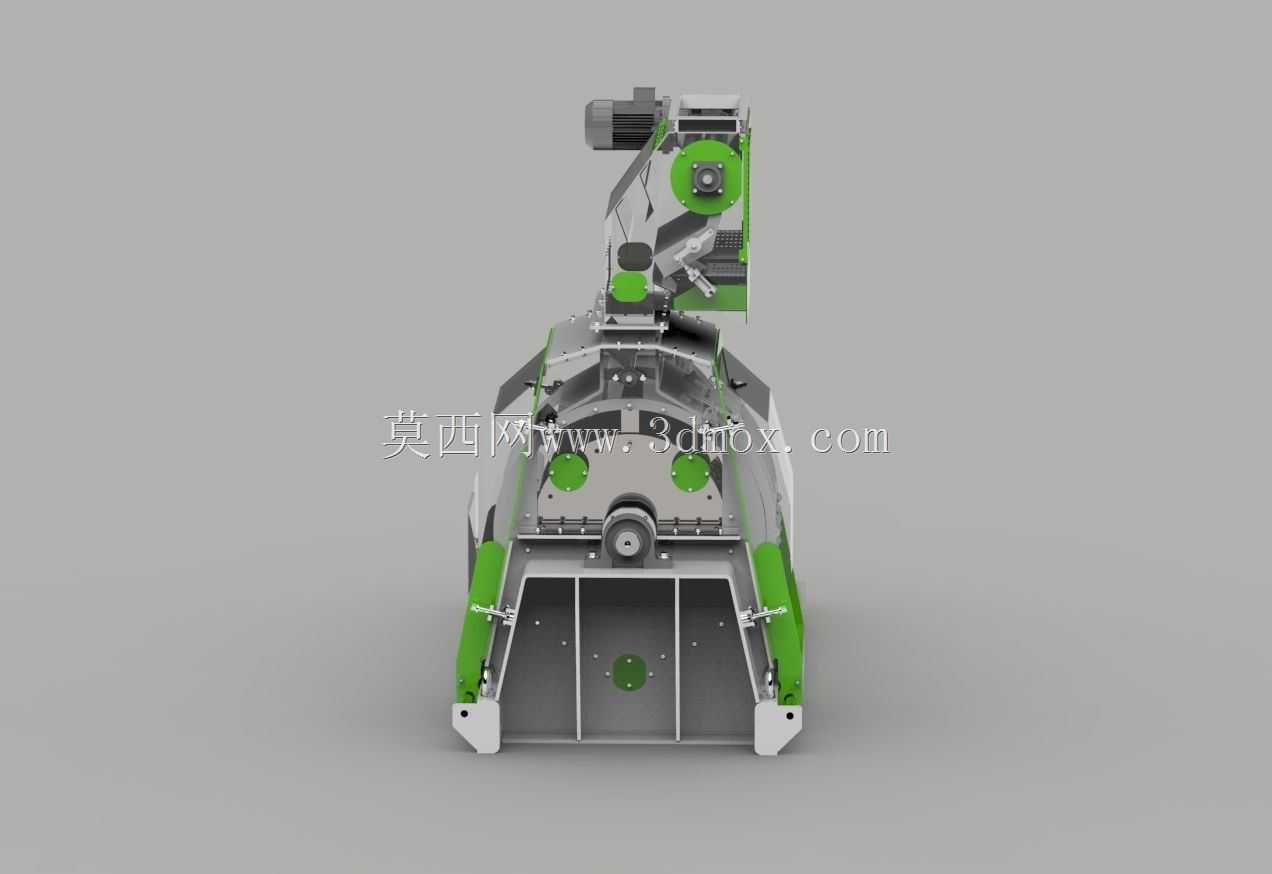

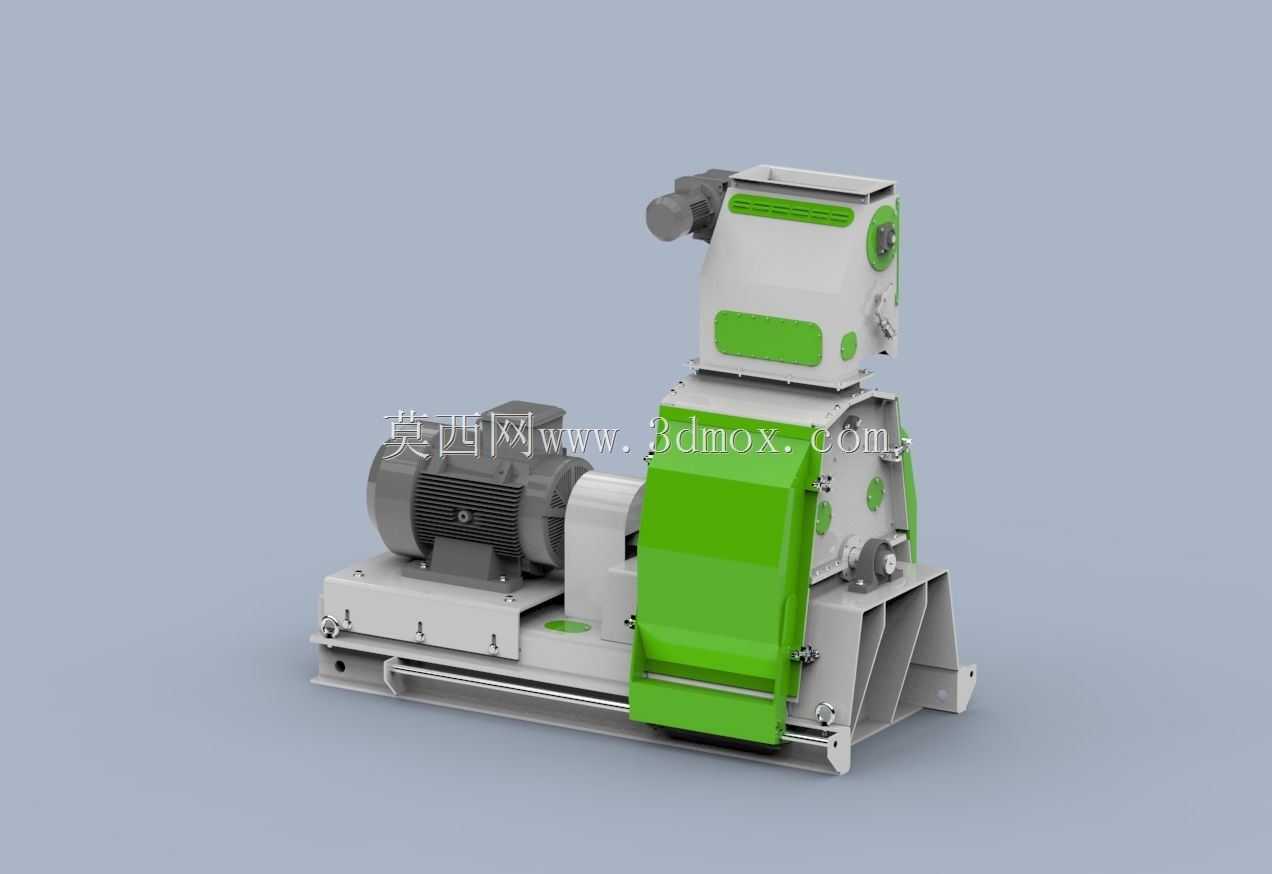

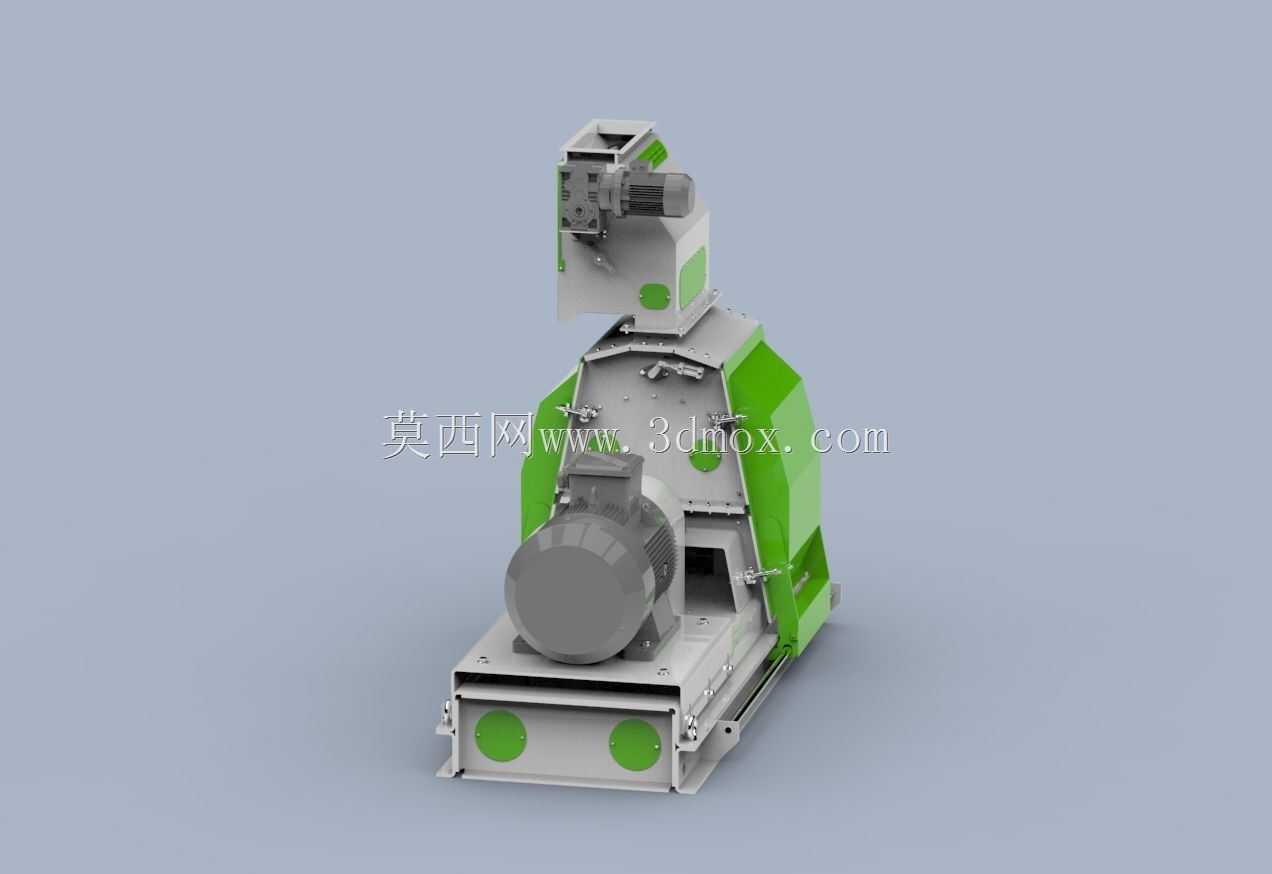

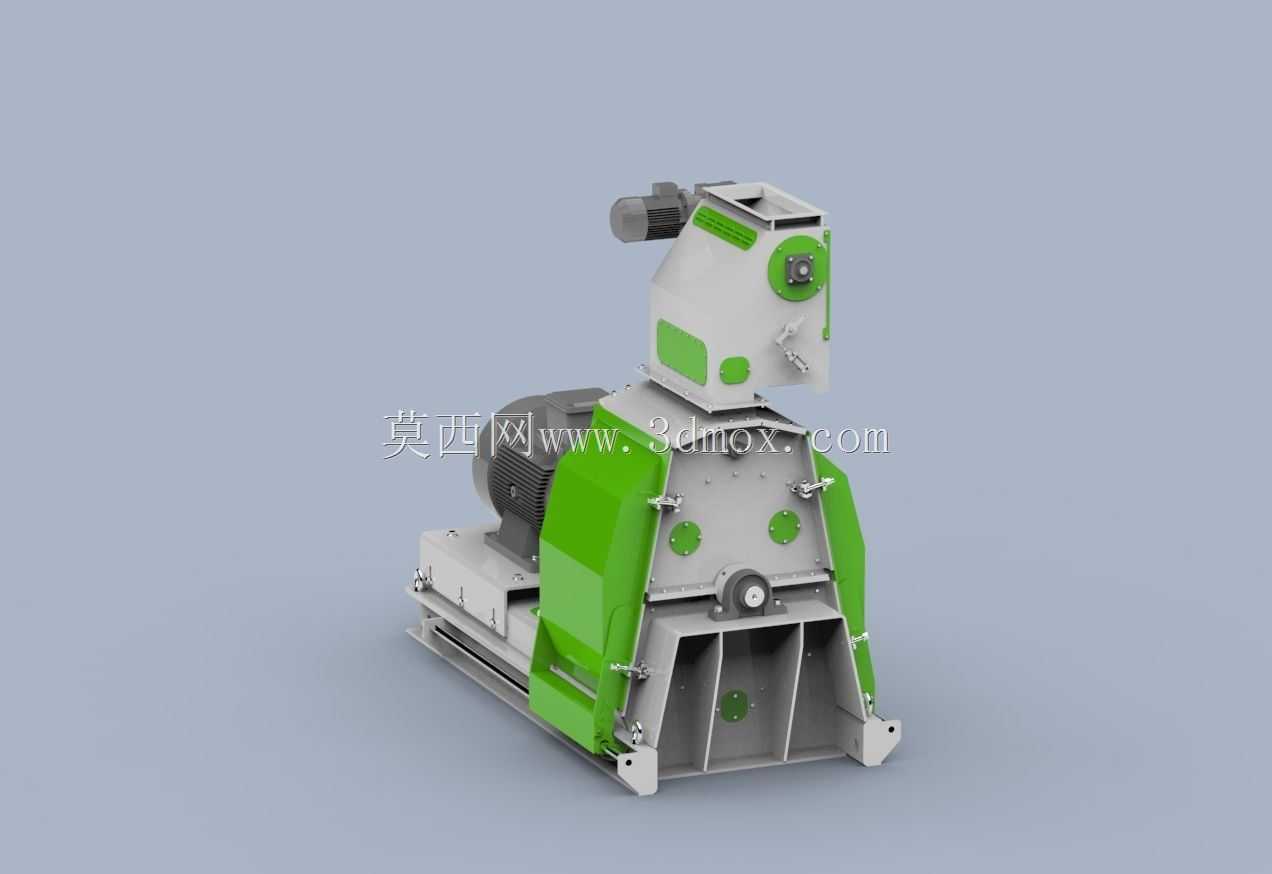

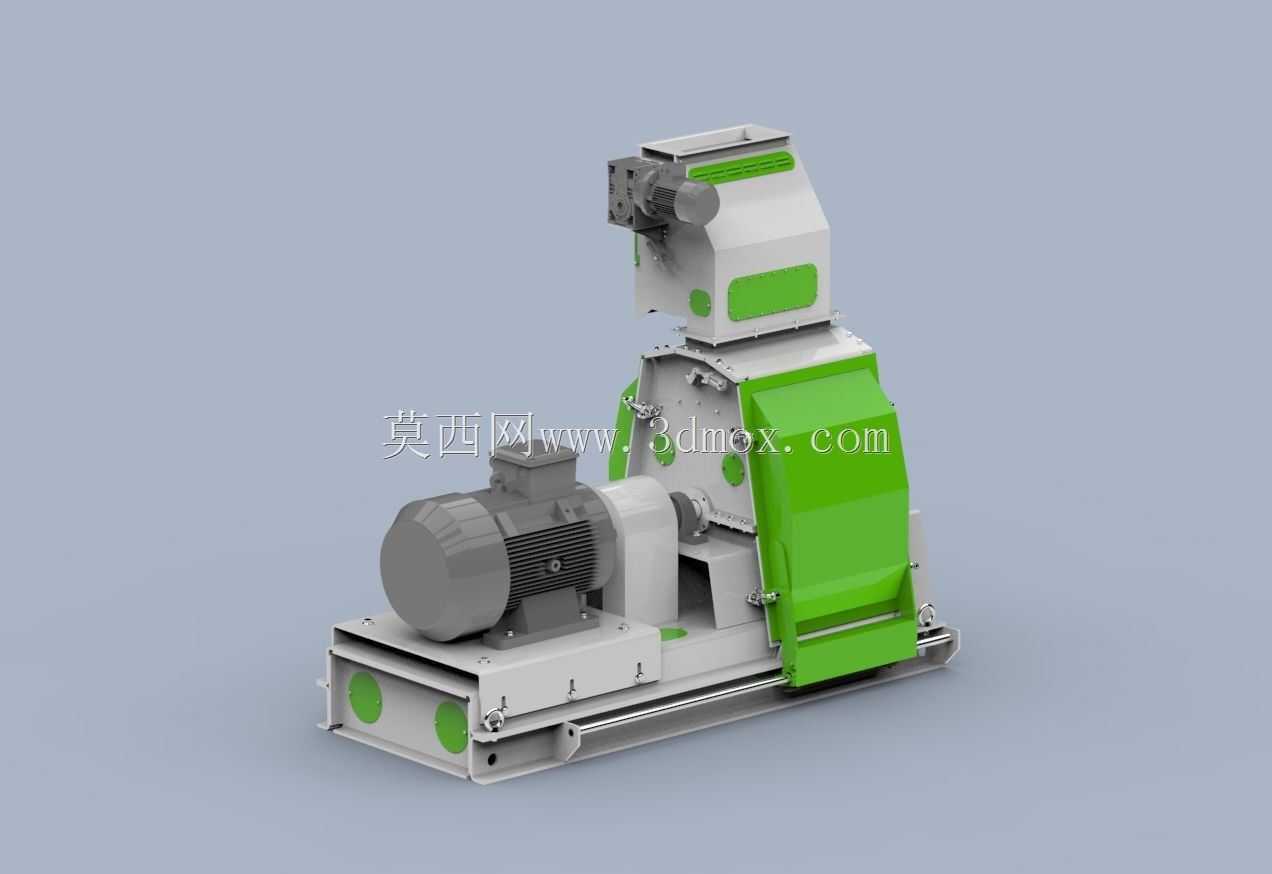

　　在规模化畜禽养殖的饲料加工工段，原料粉碎是决定饲料成品消化率、混合均匀度与后续制粒成型质量的核心前置工序，这款配套90KW驱动电机的锤式粉碎设备，正是针对时产5吨级饲料生产线的连续作业需求开发的核心加工单元。从现场安装的边界条件来看，设备整体采用分体式共底座安装结构，驱动电机与粉碎主机通过联轴器直联传动，省去了皮带传动的张紧维护空间，整体安装底座的地脚螺栓孔位沿长度方向对称排布，安装时需预留主机侧方检修门开启空间、进料口上方的待粉碎物料溜管接入空间，以及出料口下方的输送设备对接空间，设备运行时的动载荷集中在底座中部的粉碎腔区域，安装基础需做对应配筋的混凝土承力台，避免长期运行出现基础沉降导致的联轴器同轴度偏差。

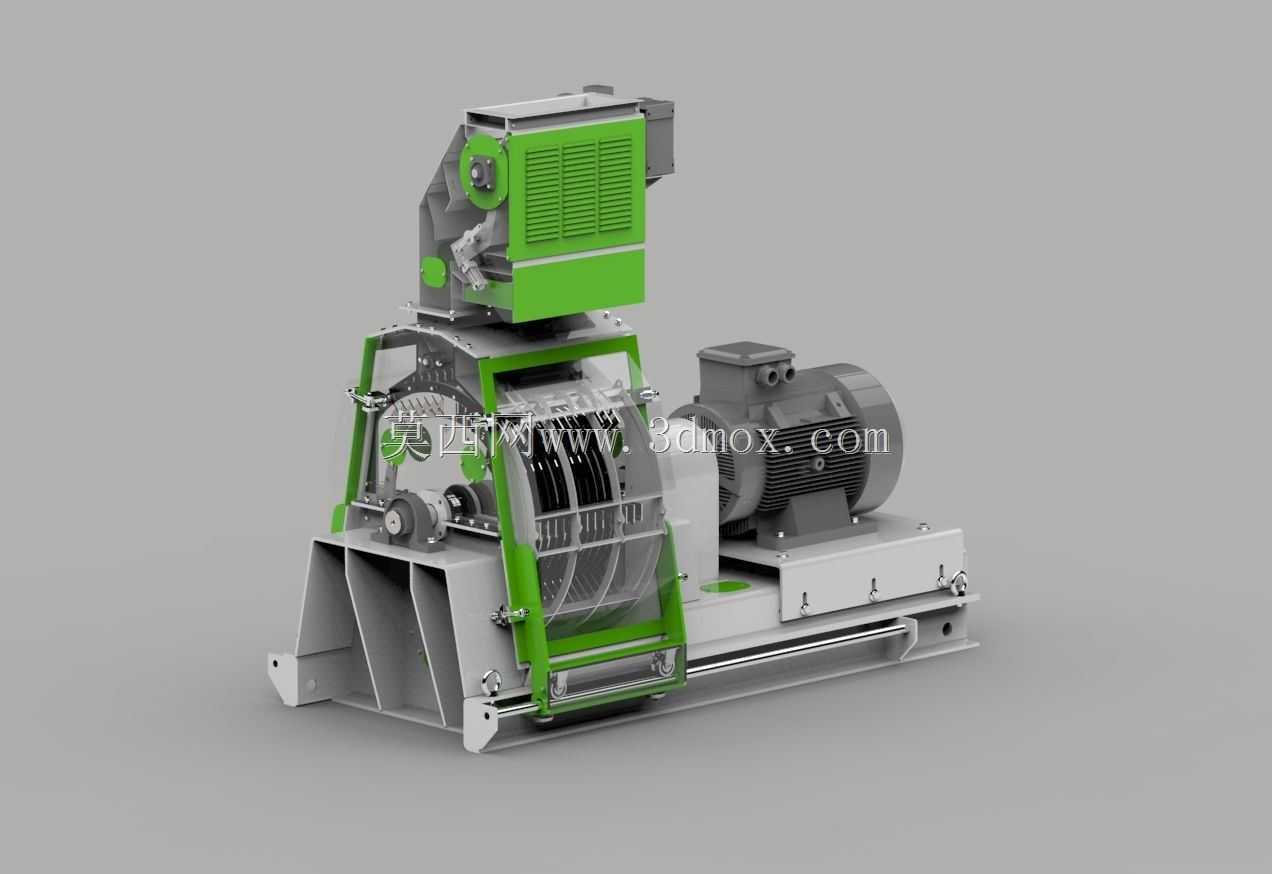

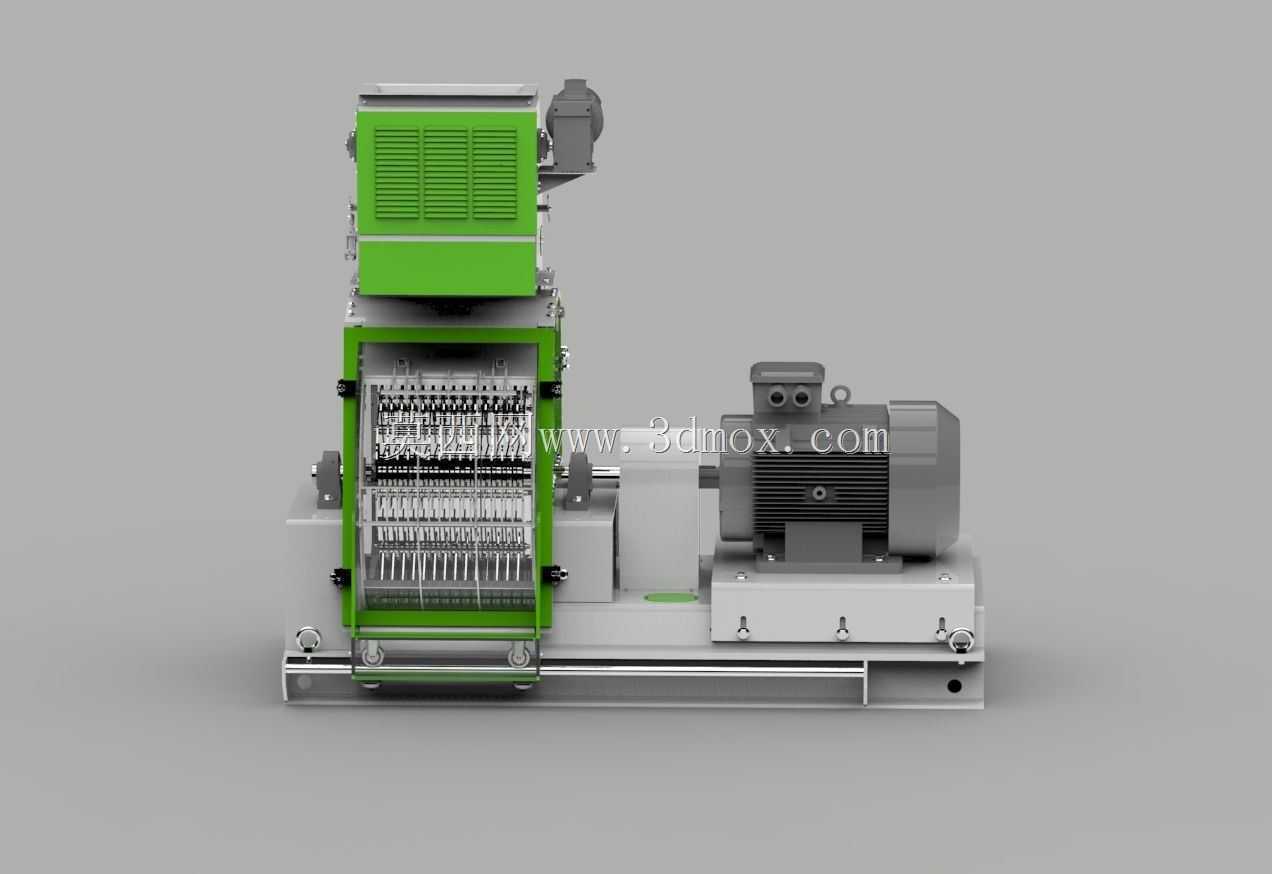

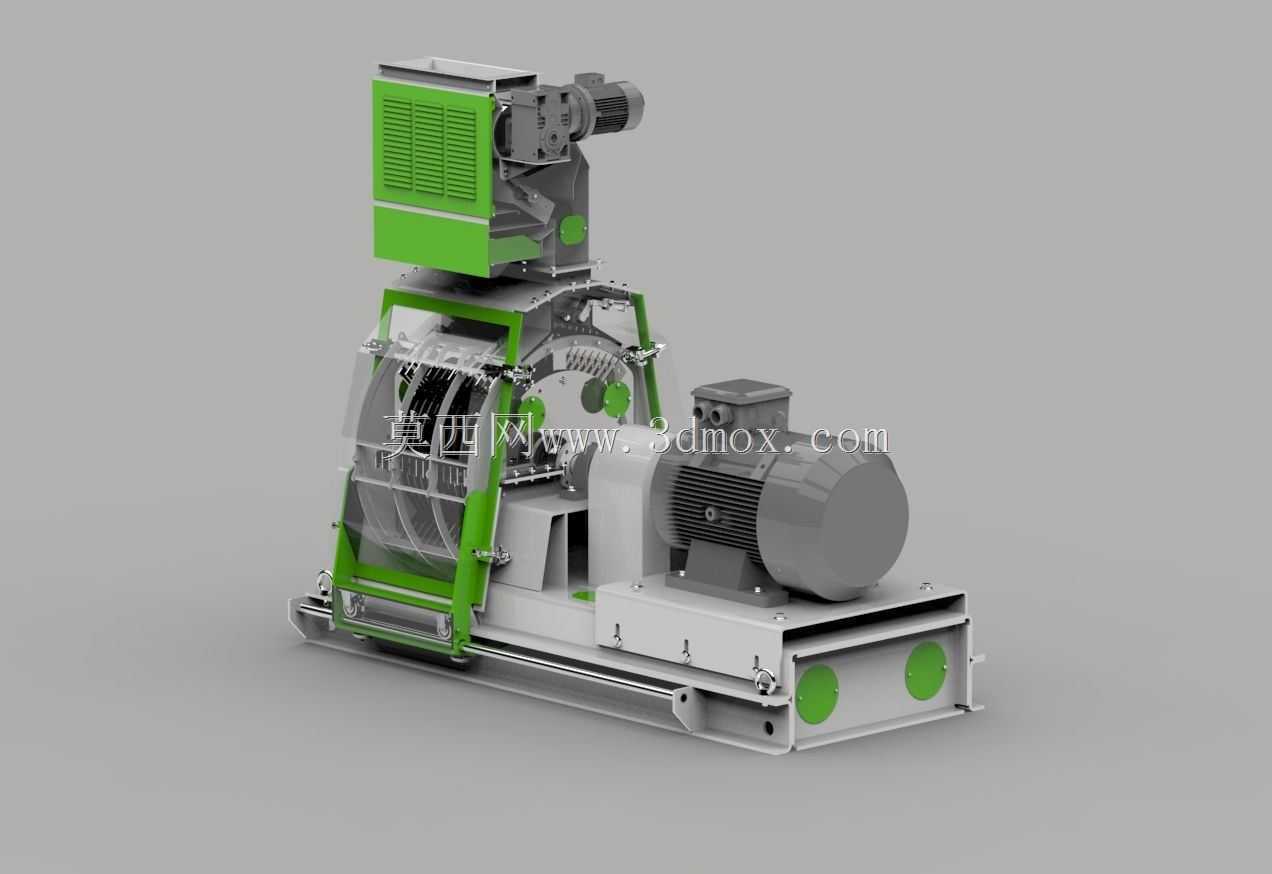

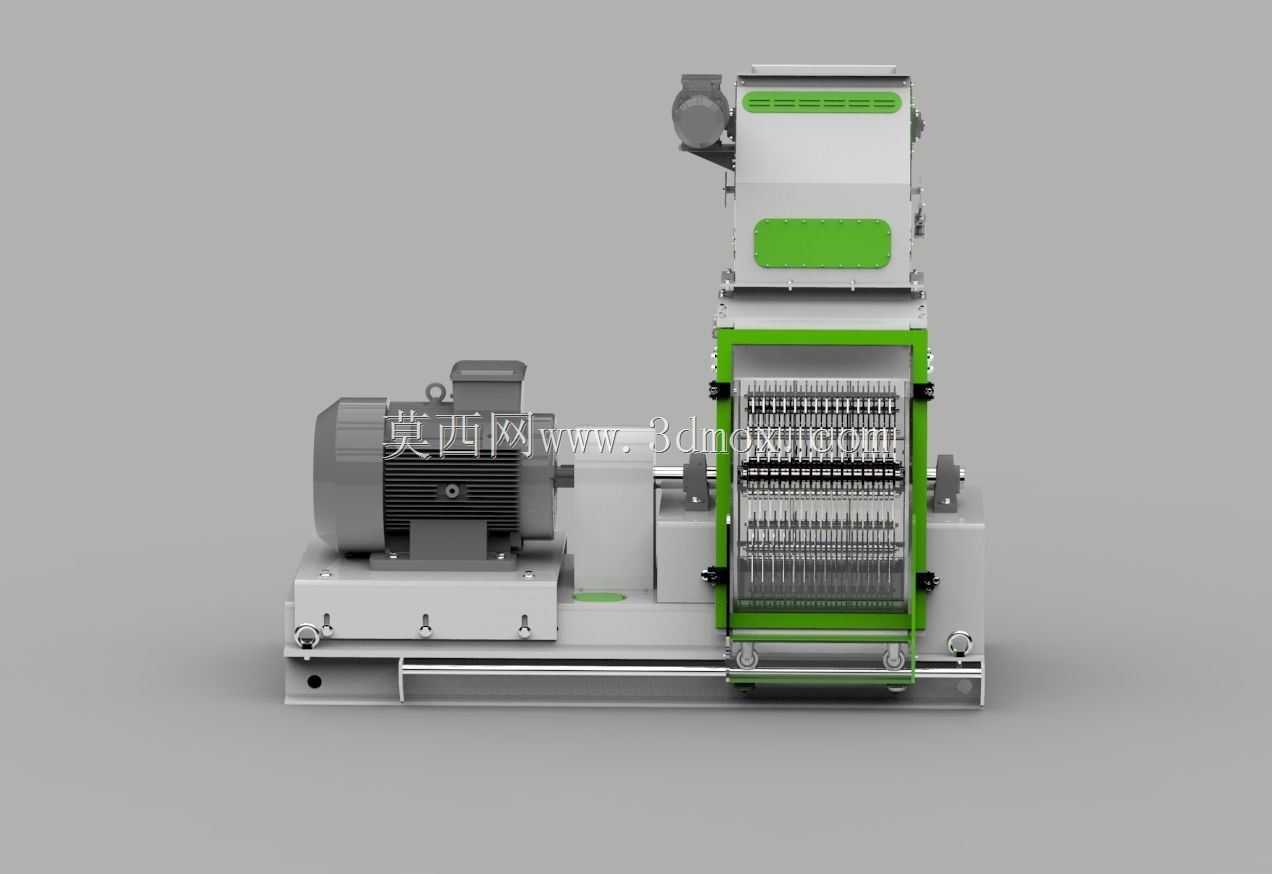

　　从设备的实际用途出发，这款机型主要针对玉米、豆粕、麸皮等常规畜禽饲料原料的粉碎作业，也可适配部分秸秆类粗饲料的细碎加工，通过调整粉碎腔内部筛网的孔径，可适配不同畜禽生长阶段的饲料粉碎粒度要求，比如雏禽饲料需要更细的粉碎粒度，就更换小孔径筛网，育肥阶段畜禽饲料可更换大孔径筛网提升产能。设备的功能特性设计完全围绕饲料加工的连续作业需求展开，粉碎腔内部的锤片采用对称排布的铰接结构，高速运转时锤片在离心力作用下向外甩开，通过高速冲击、碰撞、搓擦的复合作用将进入腔体内的物料击碎，合格粒度的物料透过筛网从出料口排出，不合格的物料留在腔体内继续被粉碎直到粒度达标；进料口采用斜向导料结构，可避免物料飞溅，同时引导物料进入锤片工作的最优打击区域，减少无效空打带来的能耗浪费。

　　设计思路上，这款设备优先考虑了饲料加工场景的维护便捷性与作业可靠性，粉碎腔的侧开式检修门可快速开启，方便日常更换锤片、筛网，以及清理腔体内的残留物料，避免不同配方饲料交叉污染；设备的外壳与物料接触部分采用耐磨钢板焊接成型，针对锤片高速打击的易磨损区域做了局部加厚处理，延长易损件更换周期；驱动端的轴承座采用独立的密封润滑结构，可避免粉碎过程中产生的粉尘进入轴承造成磨损，同时配套的轴承选型考虑了高速重载的连续作业工况，额定寿命满足生产线三班倒连续运行的要求。设备的外形尺寸适配常规饲料车间的楼层布局，整体高度可对接现有生产线的进料溜管角度，宽度方向不占用过多车间通道空间，电机与主机的同轴度在出厂前已做预校准，现场安装时只需微调底座垫铁即可达到传动精度要求，减少现场安装调试的工作量。

　　从实际作业的工况适配来看，这款设备的转子做了严格的动平衡校正，运转时的振动量控制在允许范围内，不会对周边配套的输送、计量设备造成振动干扰；粉碎腔内部的筛网采用快速压紧结构，更换筛网无需拆卸大量螺栓，可在半小时内完成不同孔径筛网的切换，适配多配方饲料的灵活生产需求；进料口处可配套强制喂料机构，针对流动性较差的秸秆类物料也能保证稳定进料，不会出现堵料闷车的情况，设备的过载保护设计可在进入硬质异物时快速触发停机，避免锤片、筛网被硬物打坏，降低设备故障停机带来的生产线停工损失。
