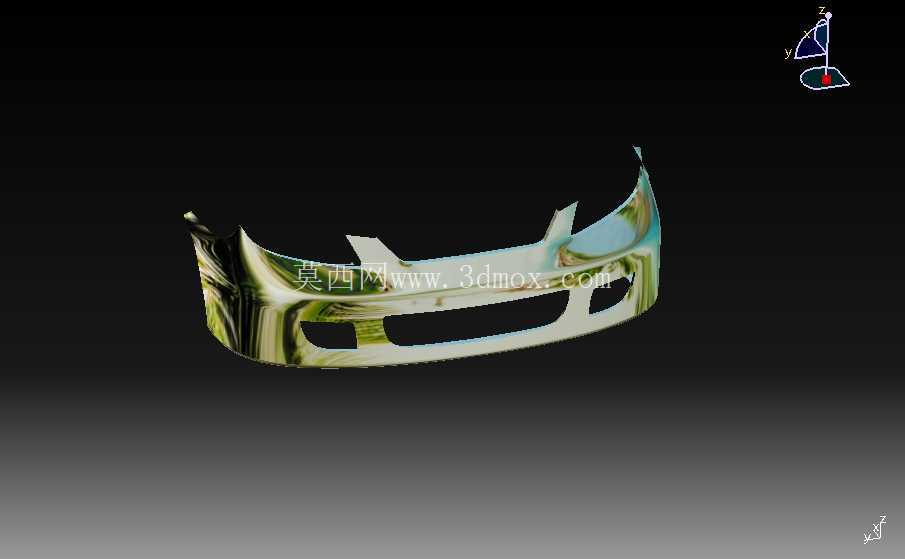

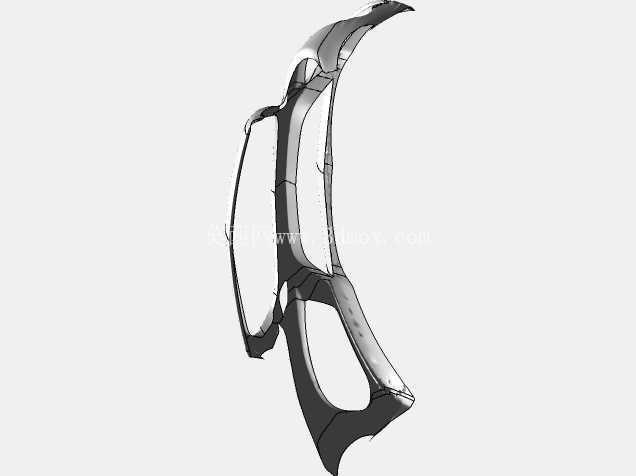

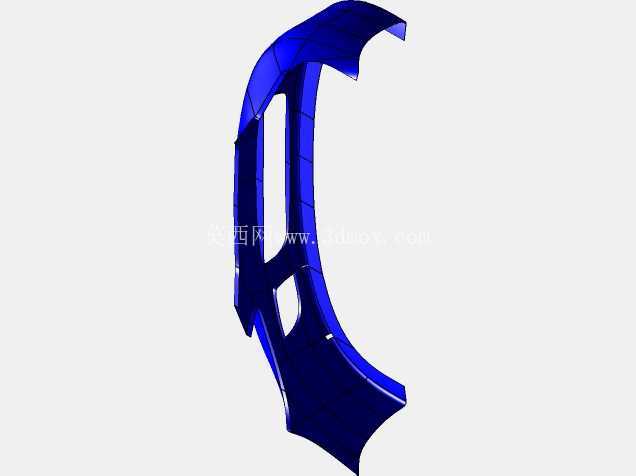

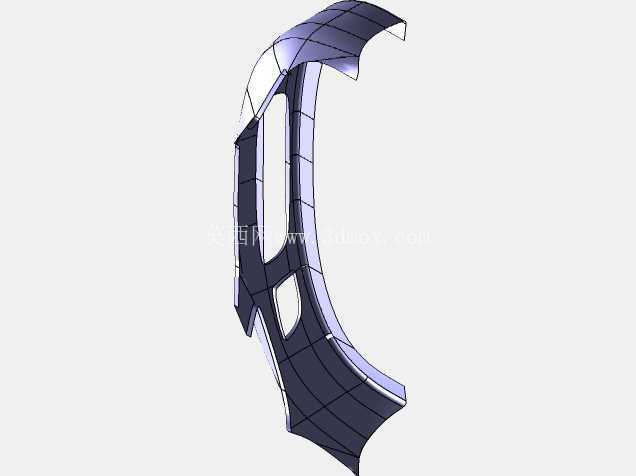

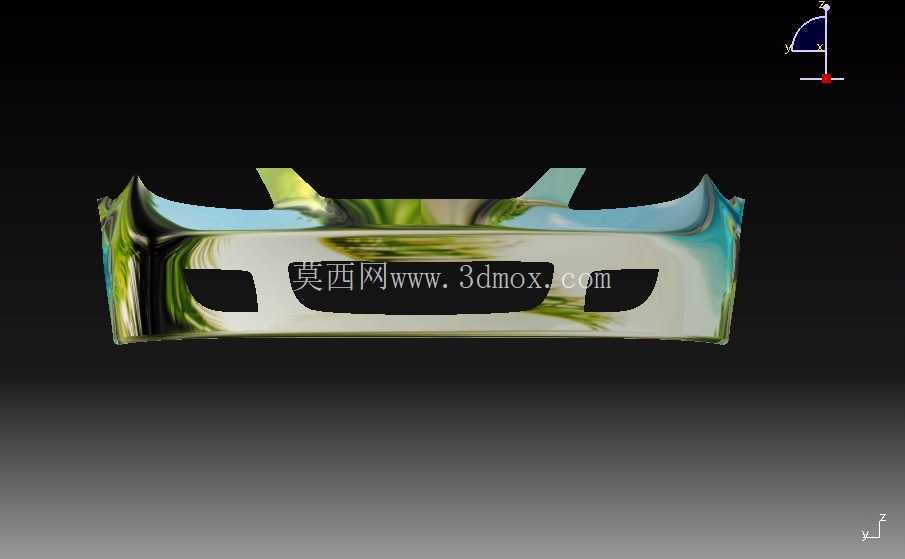

乘用车辆前部保险杠结构三维设计

　　在整车外饰与被动安全结构的开发流程中，前保险杠作为车头最外层的覆盖与缓冲构件，需要同时兼顾行人保护、低速碰撞缓冲、整车造型匹配、周边部件安装集成等多重需求，本次完成的前保险杠结构三维设计，完全围绕量产乘用车型的实际装车场景搭建，覆盖了从造型面到安装结构的全细节特征。日常道路场景里，车辆低速挪车、停车场泊车、城市道路跟车时的轻微剐蹭与碰撞，都首先作用在前保险杠区域，因此该部件的结构设计首先要满足低速碰撞下的形变吸能要求，避免碰撞力直接传递到后方的散热器框架、前纵梁前端、大灯总成等核心部件，降低小事故下的维修成本；同时在与行人发生碰撞的场景中，保险杠外层的曲面弧度与内部支撑结构的刚度分布，需要匹配行人腿部碰撞的保护要求，尽可能降低碰撞对行人造成的伤害。

　　从结构设计思路来看，首先是基于整车前脸的造型CAS面做实体化偏移，确定保险杠的外表面壁厚，主流乘用车型的保险杠蒙皮壁厚通常控制在2.8-3.2mm区间，兼顾成型流动性与结构刚度，壁厚过渡区域做渐变处理，避免注塑成型时出现缩痕、翘曲等缺陷。保险杠的整体外形轮廓完全匹配整车前端的边界尺寸，横向宽度覆盖两侧翼子板前端的安装面，上边缘与前引擎盖的前端下沿保持均匀的设计间隙，通常该间隙控制在3-4mm，避免车辆行驶过程中引擎盖振动与保险杠发生干涉；下边缘延伸至前保险杠下护板的安装位置，两侧的开口区域预留了雾灯、日间行车灯、ACC雷达模块、前驻车雷达探头、拖车钩盖板的安装位，每个安装位都设计了对应的安装卡扣座与定位筋，保证附件安装后的位置精度，避免出现装配缝隙不均的问题。安装边界的设计上，保险杠上部通过一排塑料卡扣与前端散热器上横梁的安装支架连接，两侧分别通过卡扣与螺栓组合的方式固定在翼子板前端的安装支架上，下部通过自攻螺钉与前保险杠下护板、底盘前导流板连接，所有安装点的位置都做了加强筋结构处理，避免安装点处应力集中导致的开裂问题；同时在保险杠内侧对应碰撞受力的区域，设计了缓冲吸能的泡沫安装位，吸能泡沫夹在保险杠蒙皮与后方防撞梁之间，进一步提升低速碰撞的缓冲能力。

　　在细节结构处理上，保险杠表面的造型棱线做了圆角过渡，避免应力集中，所有卡扣安装座的脱模角度都按照注塑工艺要求设置在1度以上，保证零件可以顺利脱模；针对牌照安装区域，专门设计了符合国标安装尺寸的牌照安装板，预留了四个标准拍照安装螺栓孔，安装板背面做了网格状加强筋，提升安装区域的刚度，避免长期使用后牌照区域出现凹陷变形。两侧与大灯配合的区域，设计了专门的唇边结构，与大灯壳体的边缘紧密贴合，避免车辆行驶时泥水、灰尘进入发动机舱，同时保证配合缝隙的均匀度，提升整车外观的精致感。

　　不同于仅做外观曲面的造型模型，该结构模型完整还原了保险杠所有的安装结构、加强筋、卡扣座、附件安装位，可直接用于后续的结构刚度仿真、碰撞仿真、注塑模流分析工作，也可作为整车总装布置时的周边部件匹配参考，核对保险杠与引擎盖、翼子板、大灯、前格栅、雷达模块等部件的装配间隙，避免总装时出现干涉问题。在实际的车型开发过程中，前保险杠的设计往往需要多轮迭代，既要满足造型部门的外观曲面要求，也要满足结构强度、安装工艺、碰撞安全的各项指标，该三维结构完整呈现了量产状态下前保险杠的所有结构特征，每一处壁厚、每一个安装点的位置、每一条加强筋的布置，都参考了量产车型的成熟设计方案，符合主流乘用车的设计规范，能够为同类型部件的结构设计提供直接的参考依据，减少设计过程中的反复校核工作量。
