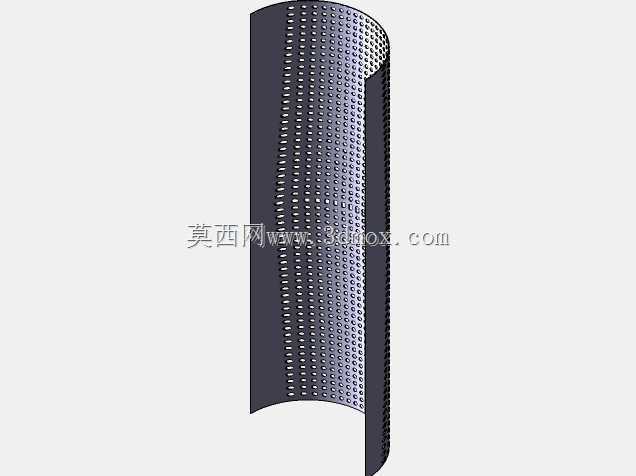

传统木质手动果汁压榨提取装置结构

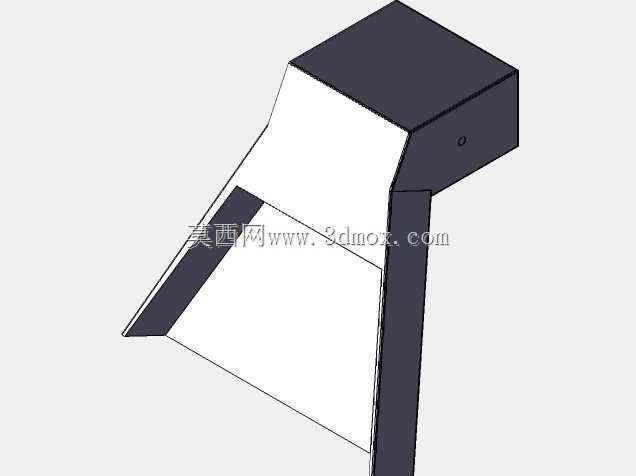

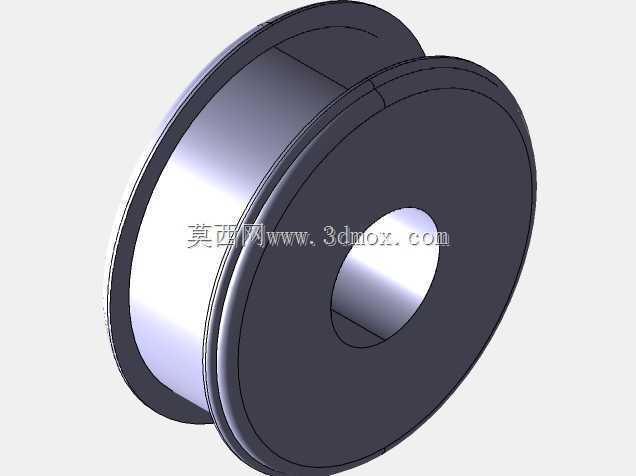

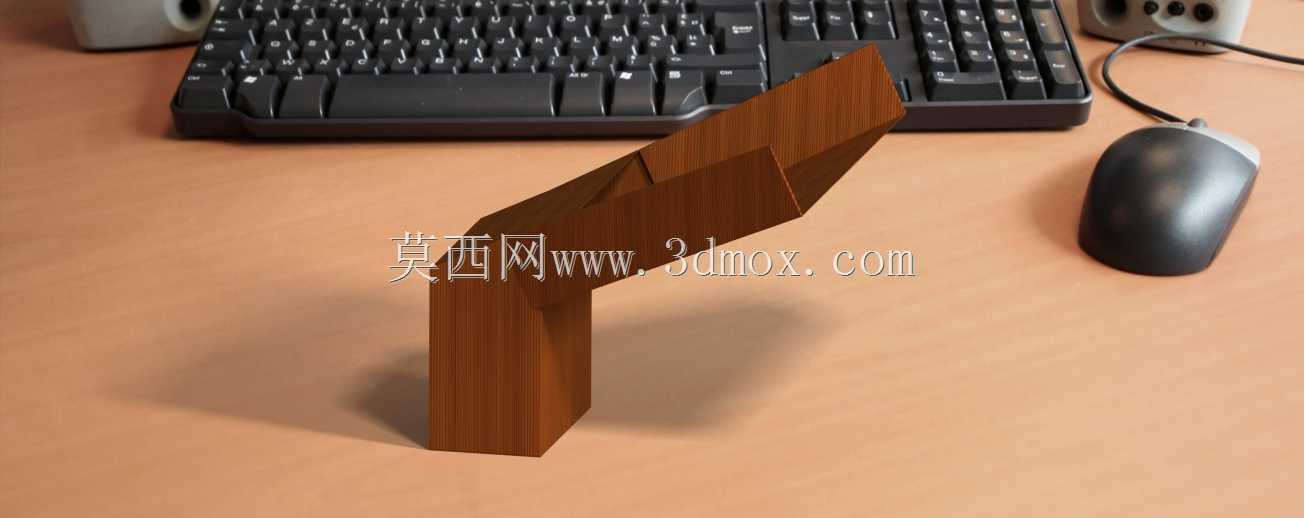

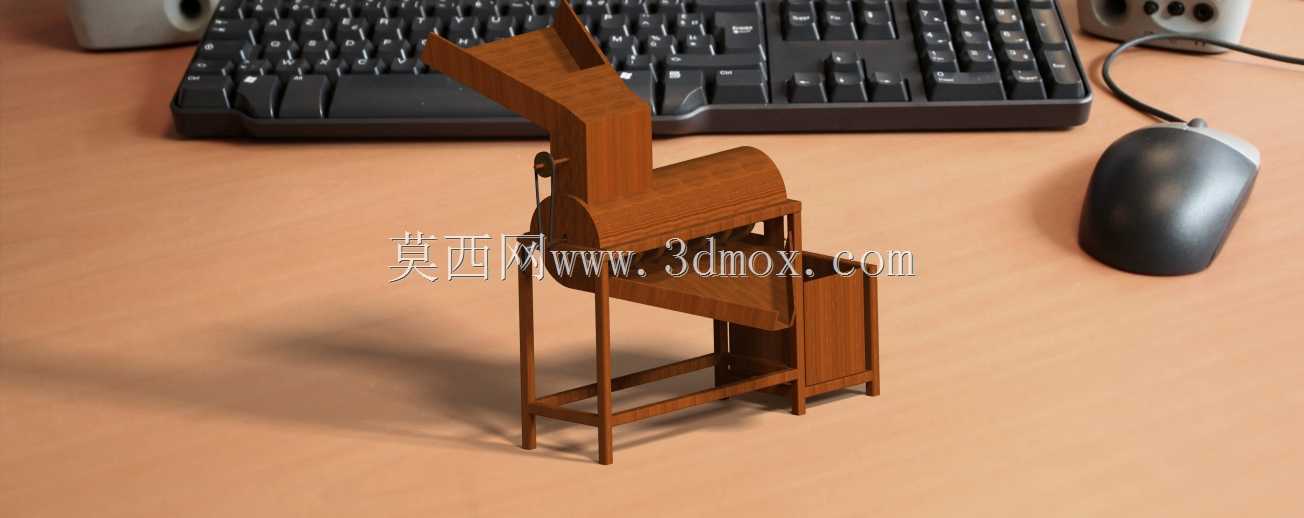

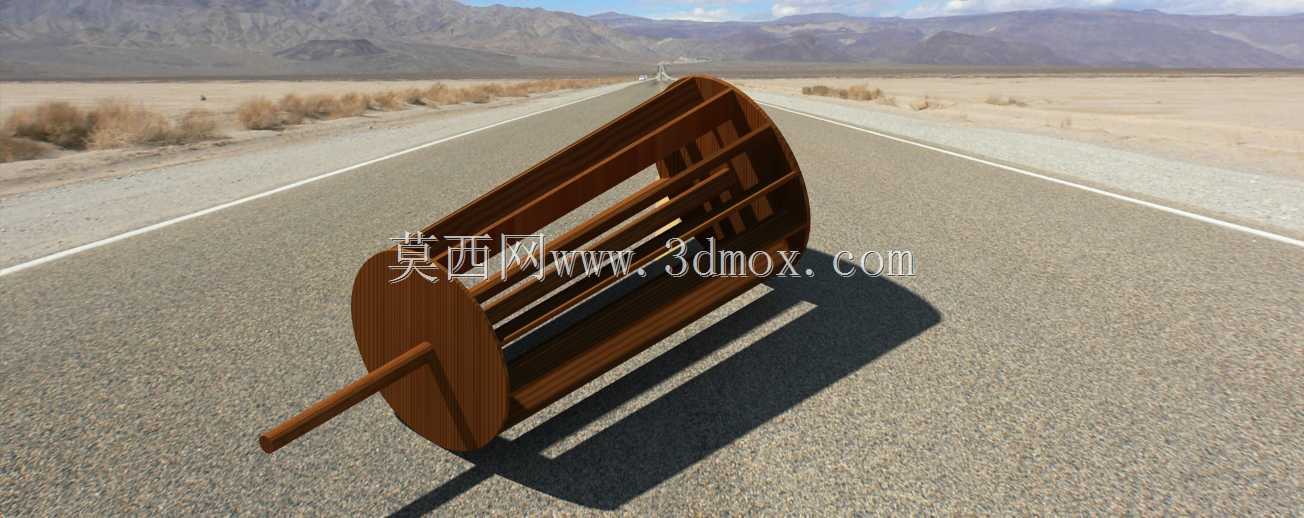

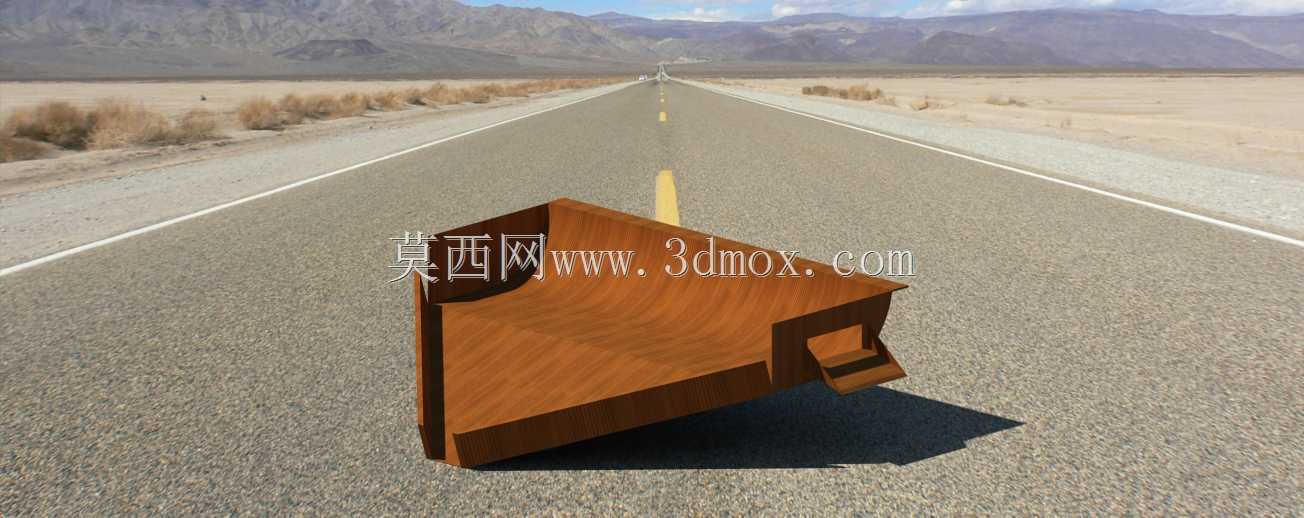

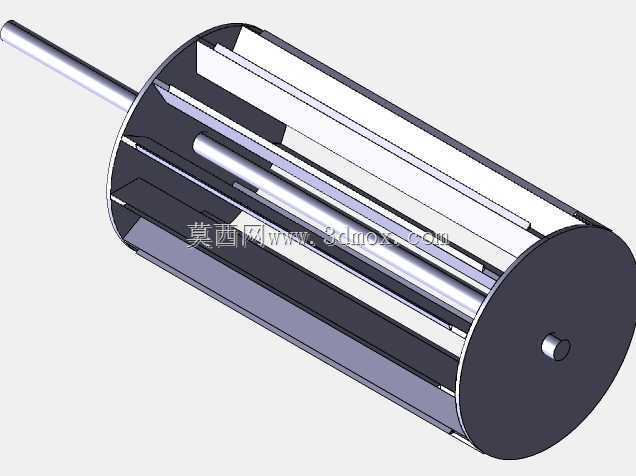

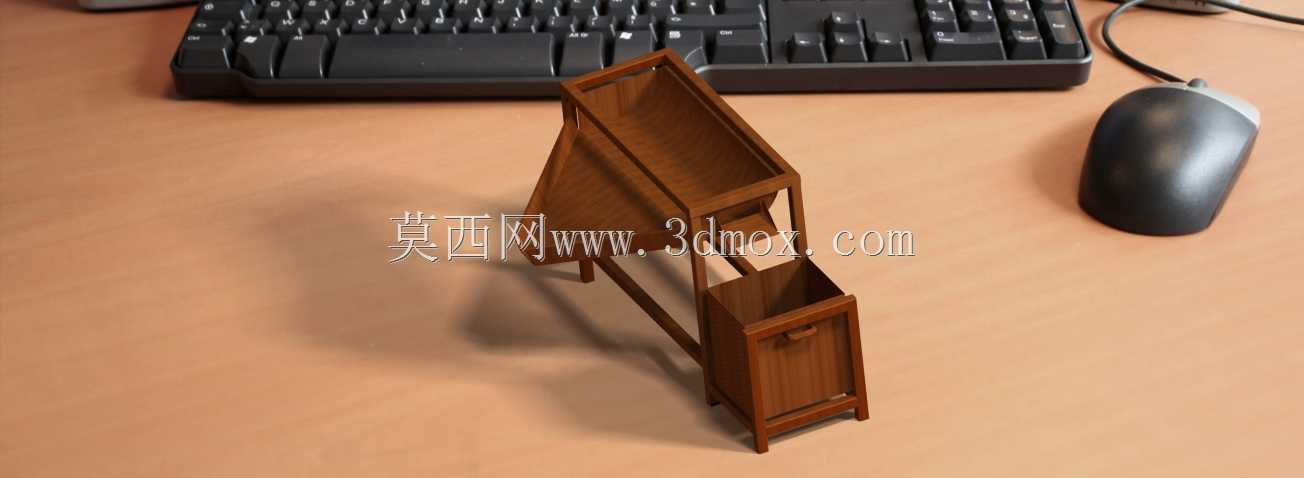

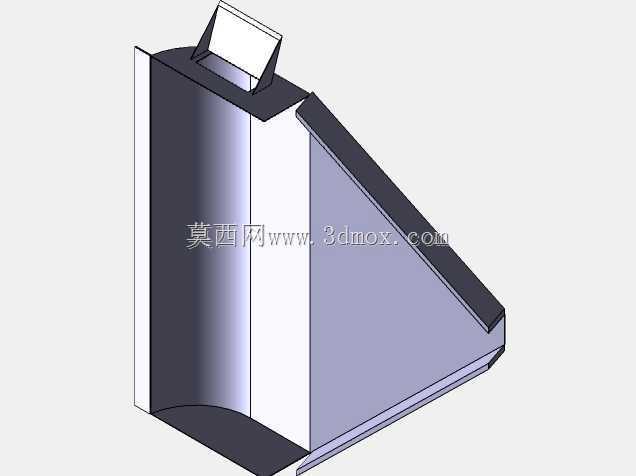

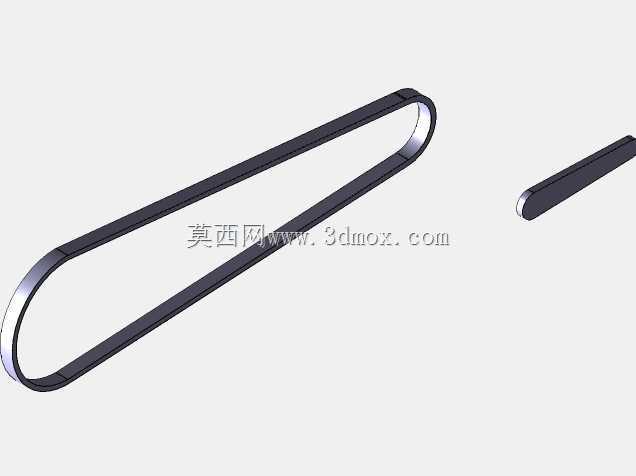

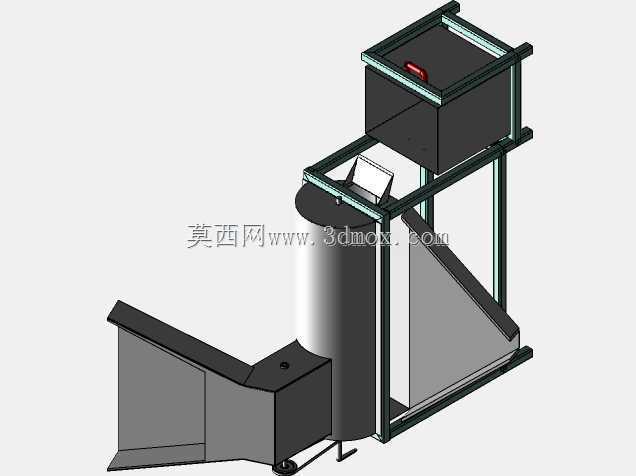

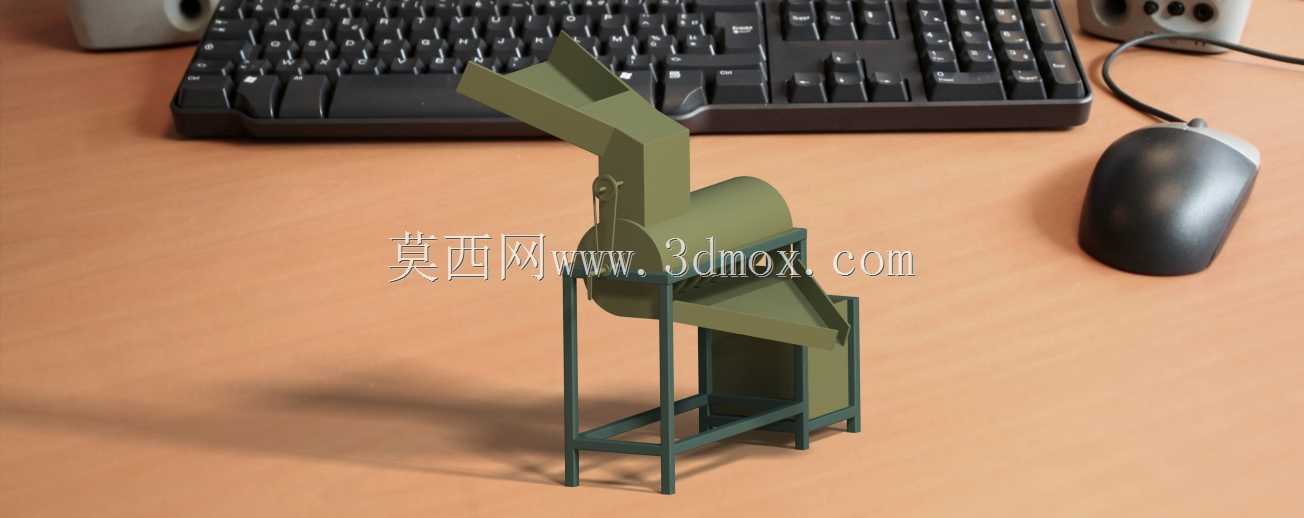

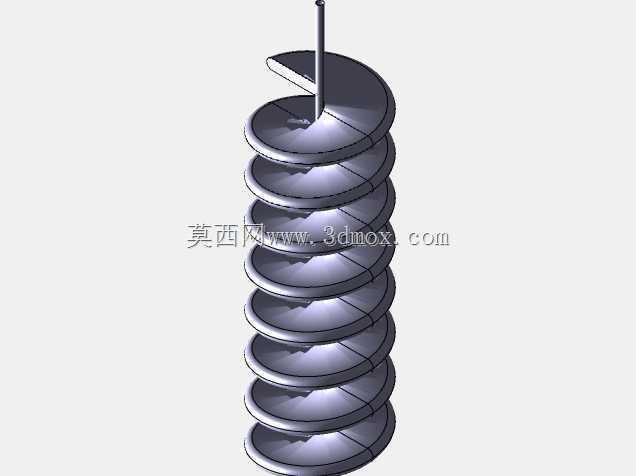

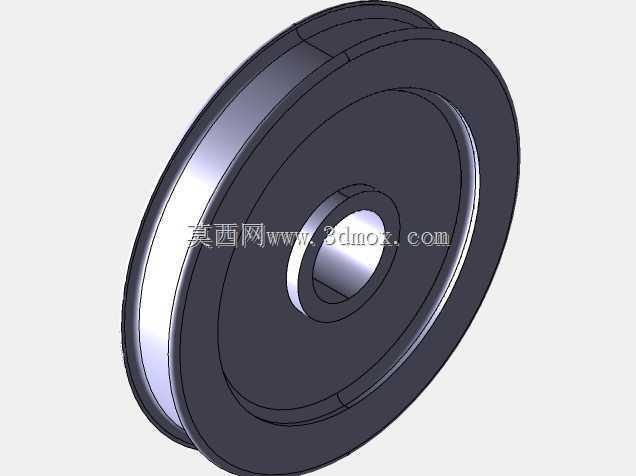

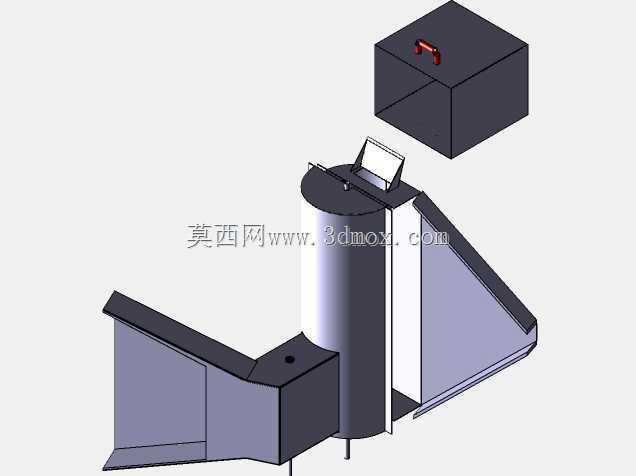

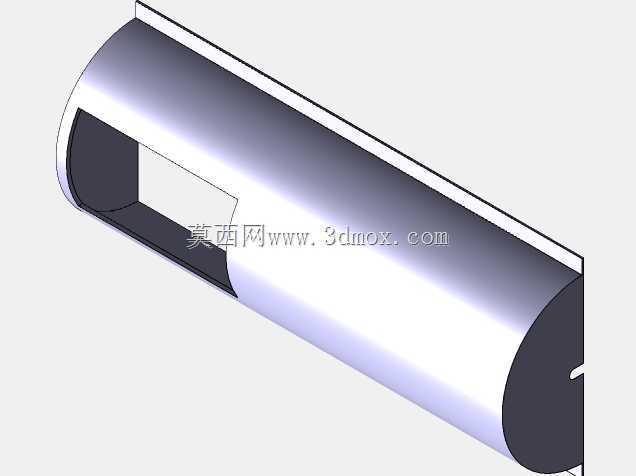

　　这款手动果汁提取装置采用全木质框架结构设计，整体依托杠杆施压原理实现果蔬汁液的分离提取，在小型餐饮门店、家庭自制饮品、民俗体验场景中有着较高的适配性，无需外接动力源即可完成作业，对无供电条件的户外作业场景也能良好适配。从结构布局来看，装置整体分为进料导槽、压榨辊组、承托机架、集汁抽斗四个核心部分，进料导槽采用倾斜上扬的角度设计，角度控制在32度左右，既能够保证待压榨的果蔬物料依靠自重顺畅滑入压榨工位，又不会因为坡度过大导致物料飞溅外溢，导槽两侧设置15mm高度的挡边，避免尺寸较小的果块从侧边滑落。压榨执行部分采用对辊式施压结构，其中主动辊连接外置的手动操作摇臂，摇臂长度设置为280mm，符合普通人手部操作的力臂最优区间，

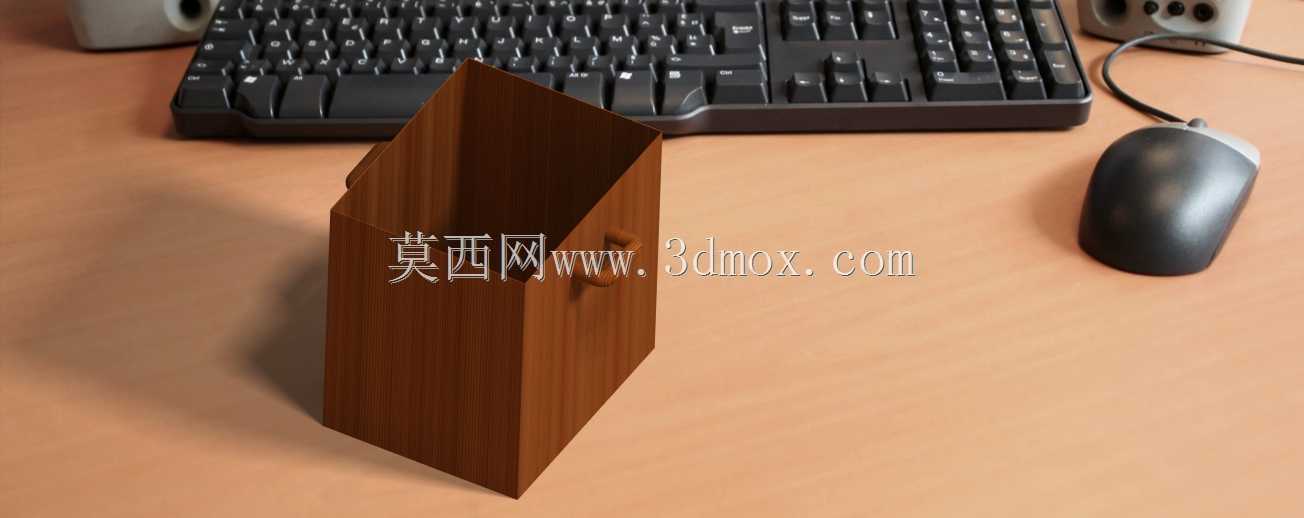

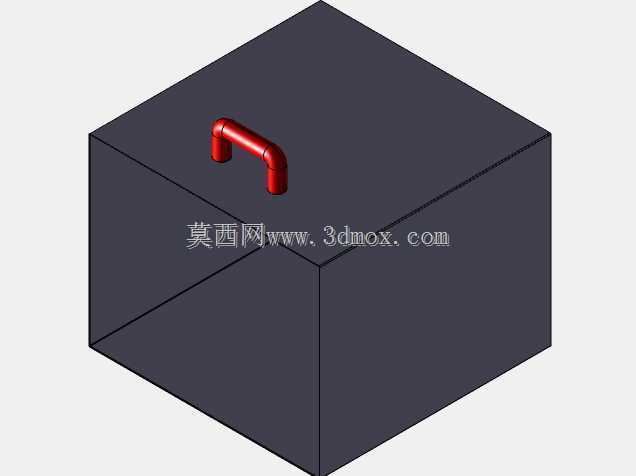

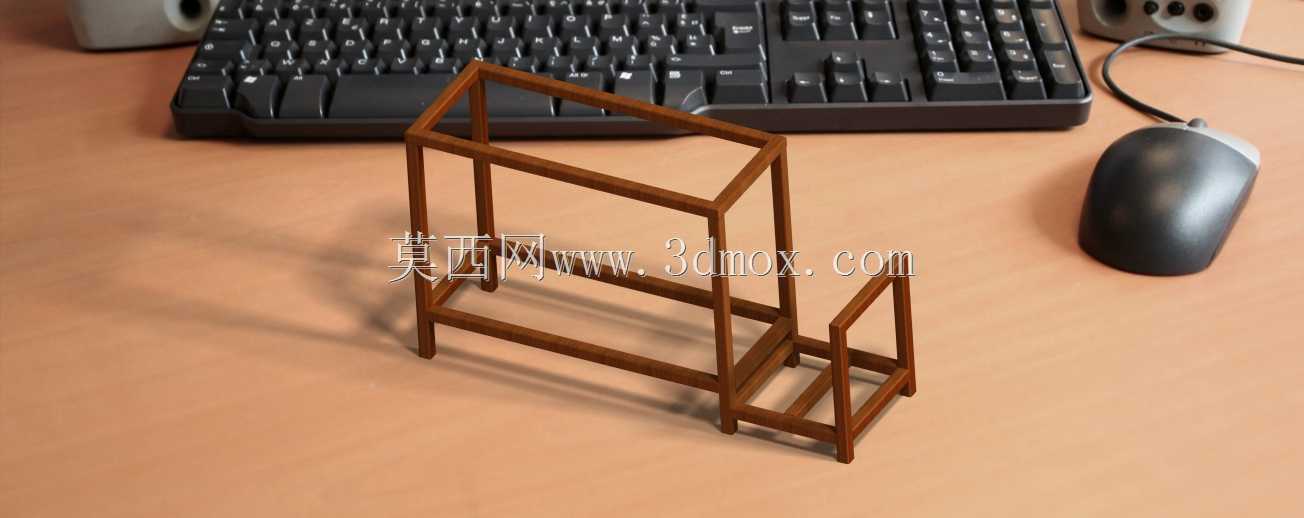

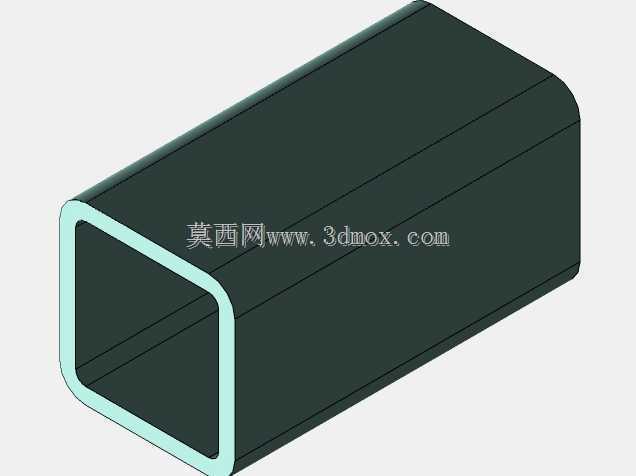

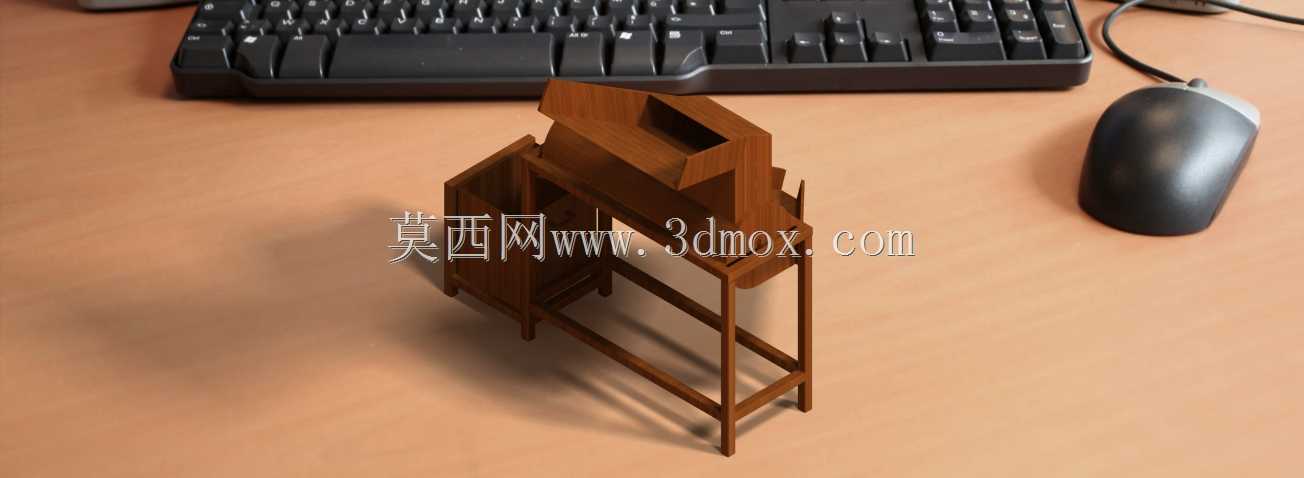

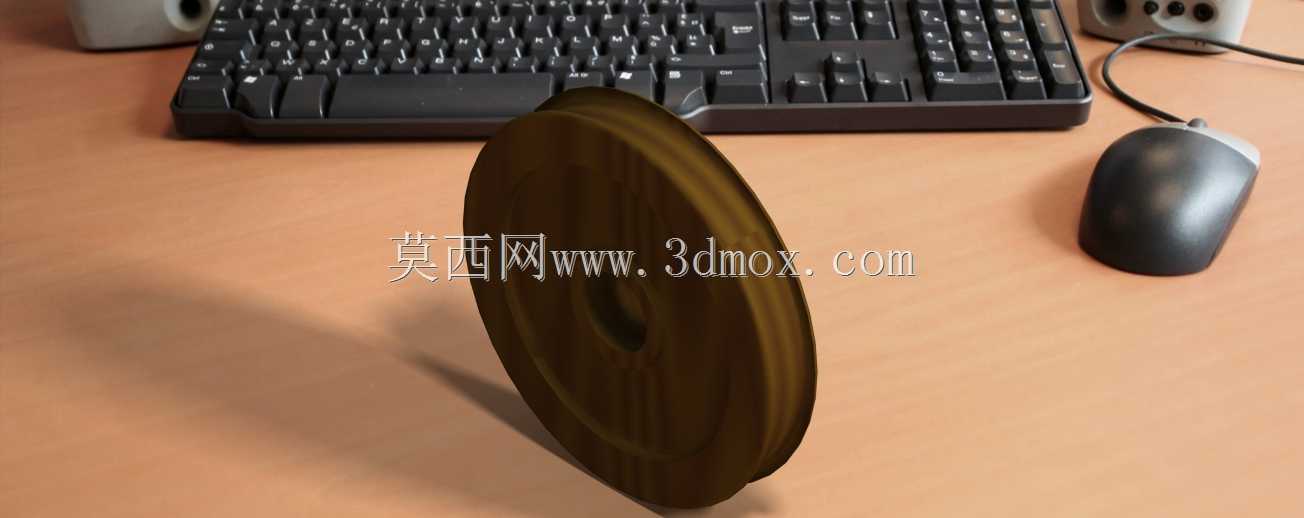

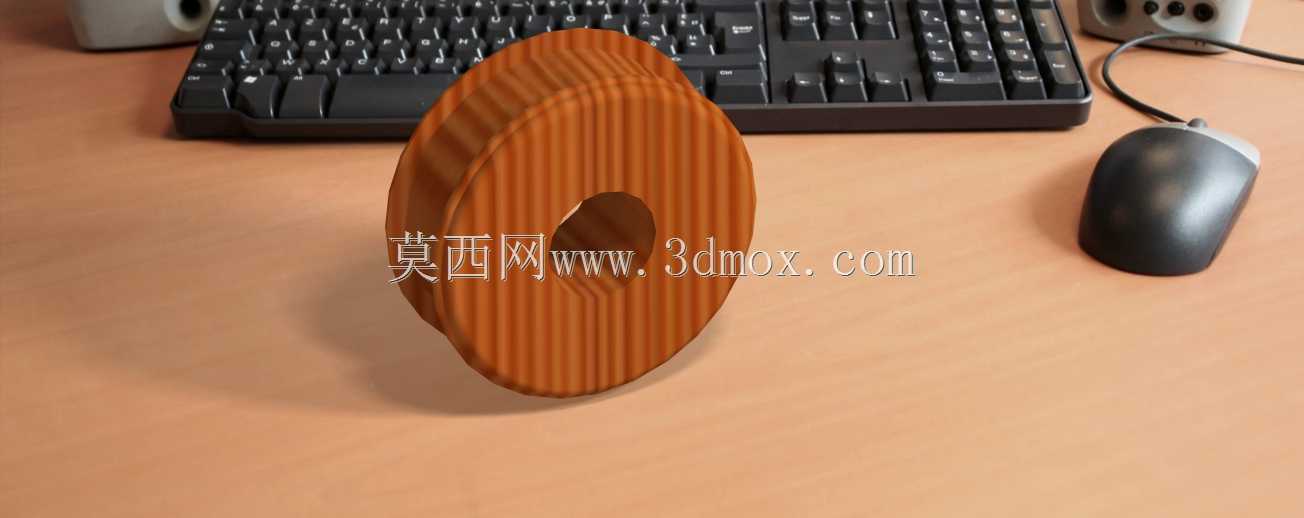

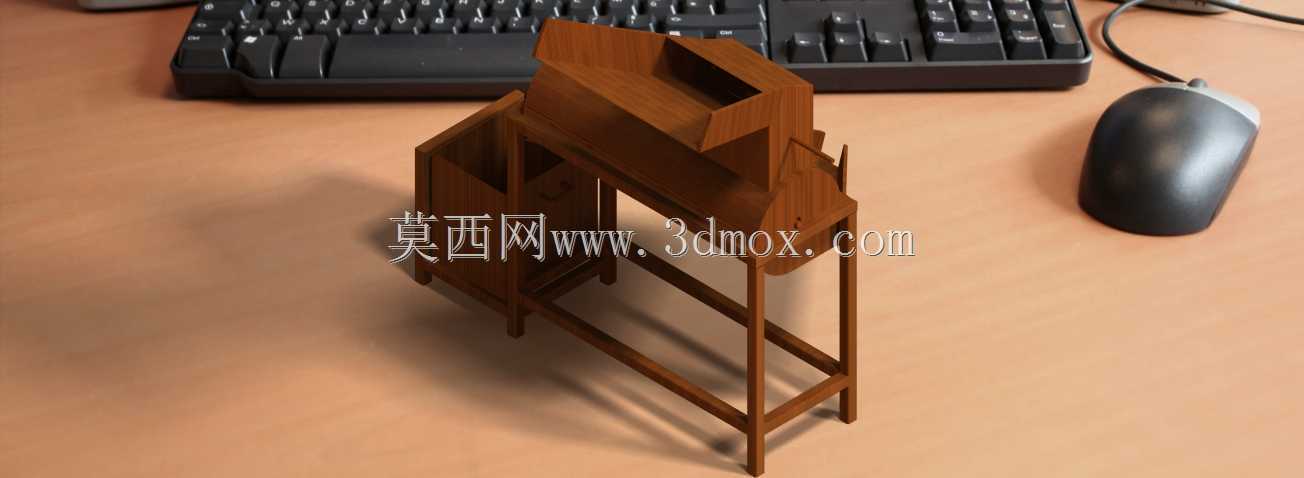

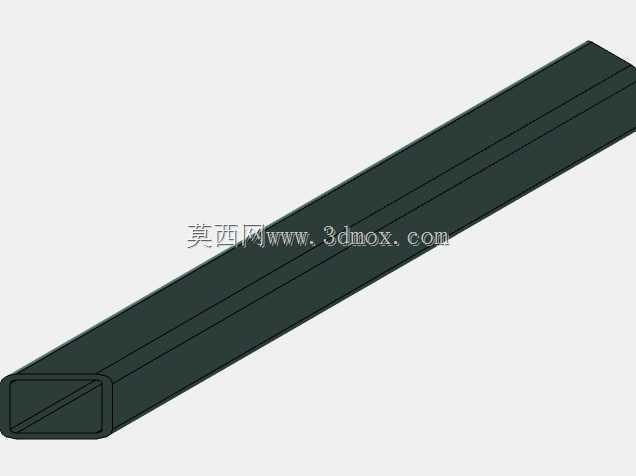

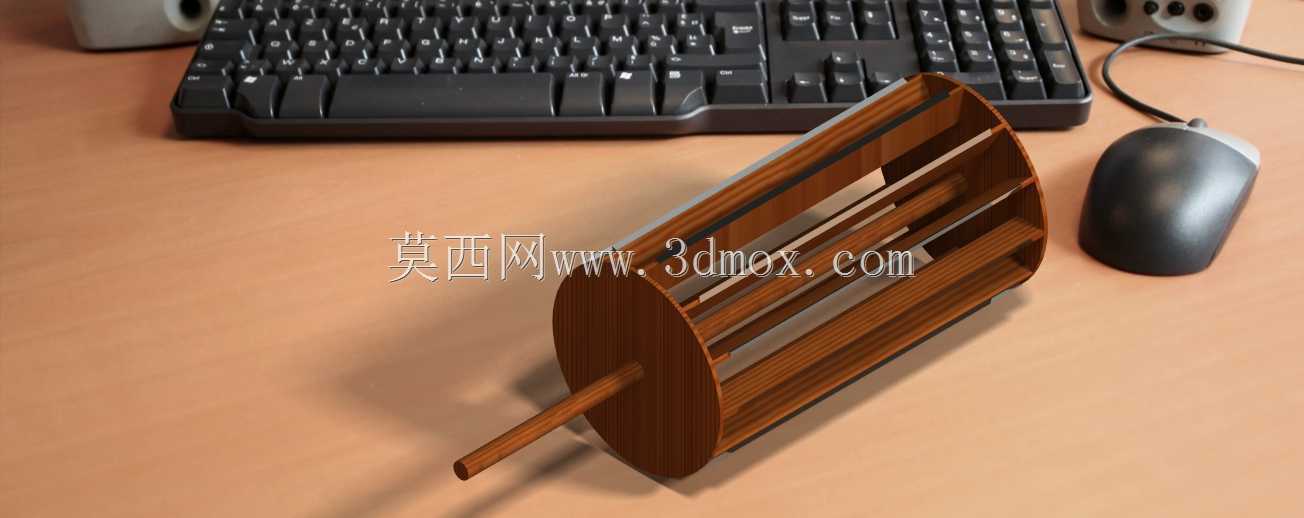

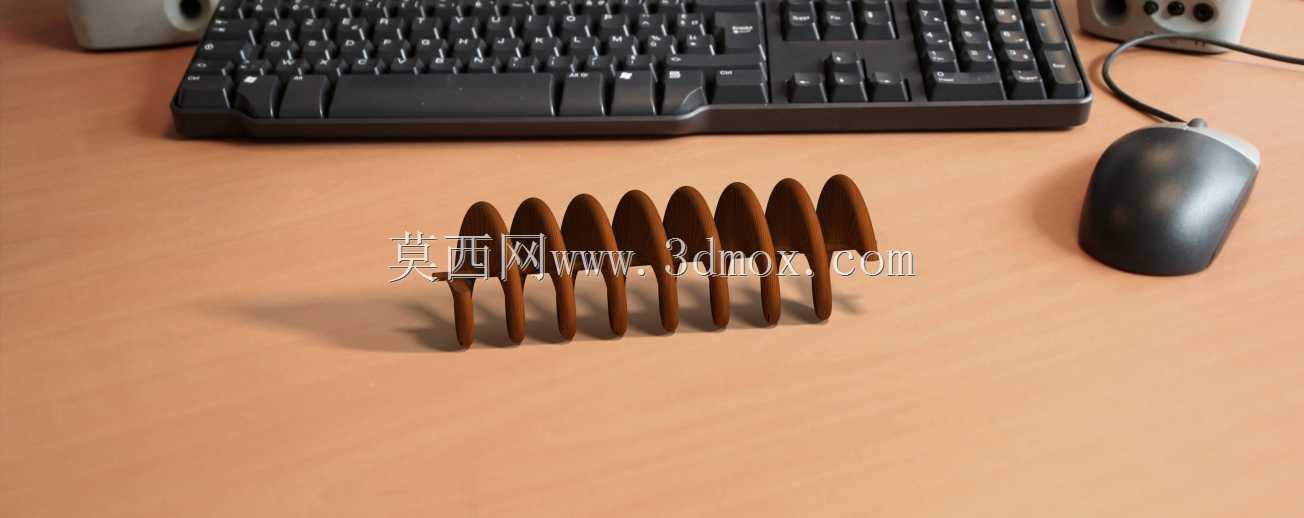

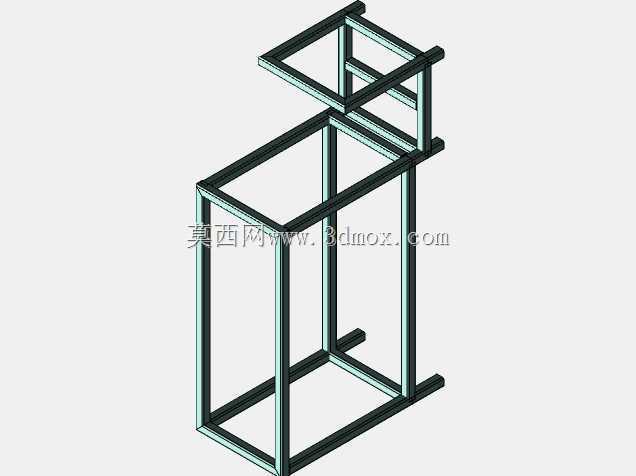

　　操作时施加在摇臂末端的力经过辊轴传动放大后，可在辊面间产生足够的挤压力，将果蔬组织中的汁液挤压析出，辊面做了细微的防滑齿槽处理，齿槽深度控制在2mm，既能够增大与果蔬表皮的摩擦力避免打滑，又不会因为齿槽过深导致果渣大量嵌塞在缝隙中增加清理难度。承托机架采用四立柱方木结构，立柱截面尺寸为30mm30mm，底部设置横向拉筋形成矩形稳定框架，整体机架的接地尺寸控制在320mm240mm，放置在常规操作台面时不会占用过多空间，机架的高度设置为420mm，操作摇臂的中心高度距离台面260mm，适配成年人站立操作时的手臂自然高度，长时间操作也不容易产生肢体疲劳。集汁抽斗设置在压榨辊组的正下方，抽斗采用抽拉式结构，与机架的导向槽采用间隙配合，

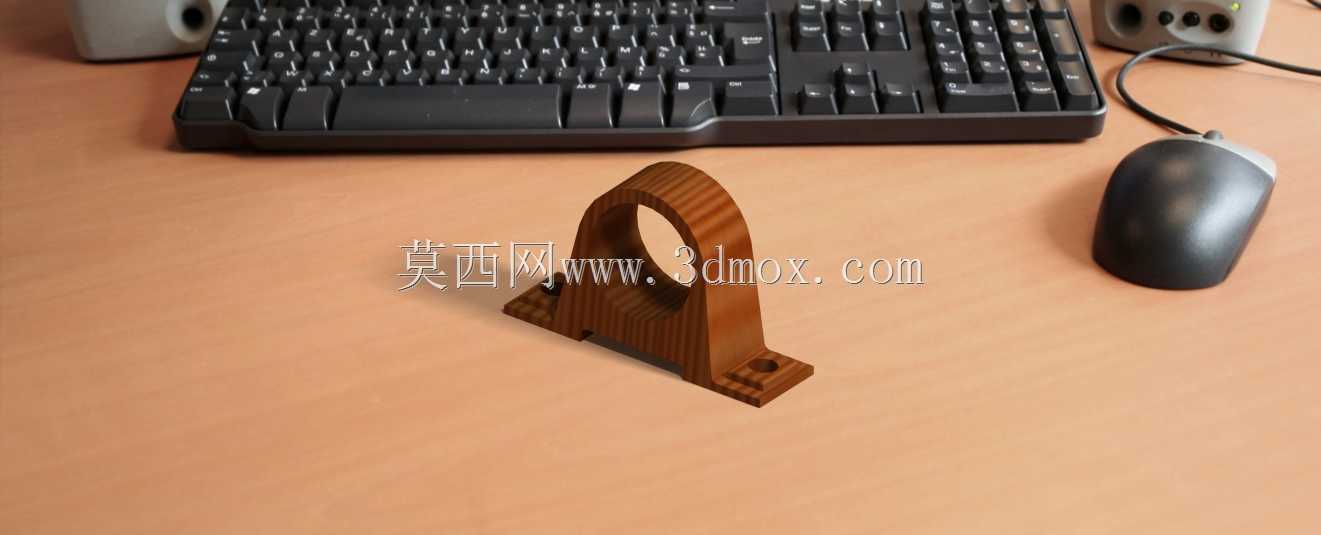

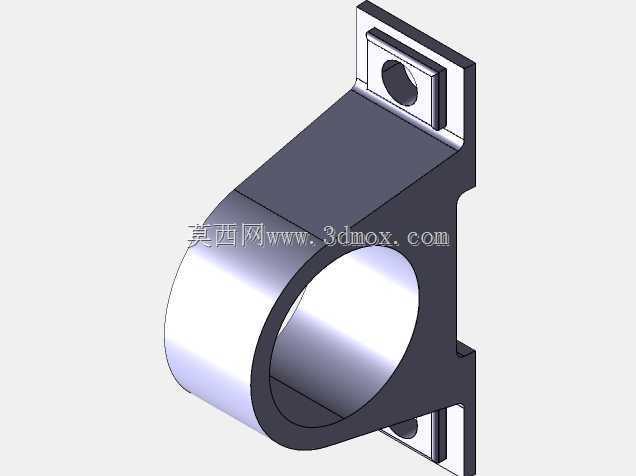

　　单边间隙控制在1mm，既能够顺畅抽拉清理残渣与倒出收集的汁液，又不会因为间隙过大导致汁液从缝隙渗漏，抽斗的容积设置为1.2L，可满足单次3-5斤水果的压榨汁液收集需求，无需频繁倾倒。设计过程中充分考虑了木质材料的受力特性，所有受力节点均采用榫卯结构连接，在压榨辊的轴承位置额外加装了硬质木衬套，降低辊轴转动时的磨损，延长整体结构的使用寿命，整体结构没有复杂的金属连接件，加工制作门槛较低，仅依靠常规的木工加工设备即可完成全部构件的制作。从安装边界来看，装置整体为一体式组装完成结构，无需额外的地脚固定，放置在水平硬质台面即可投入使用，操作时仅需在摇臂转动半径范围内预留150mm的操作空间，不会与周边的其他操作器具产生干涉。

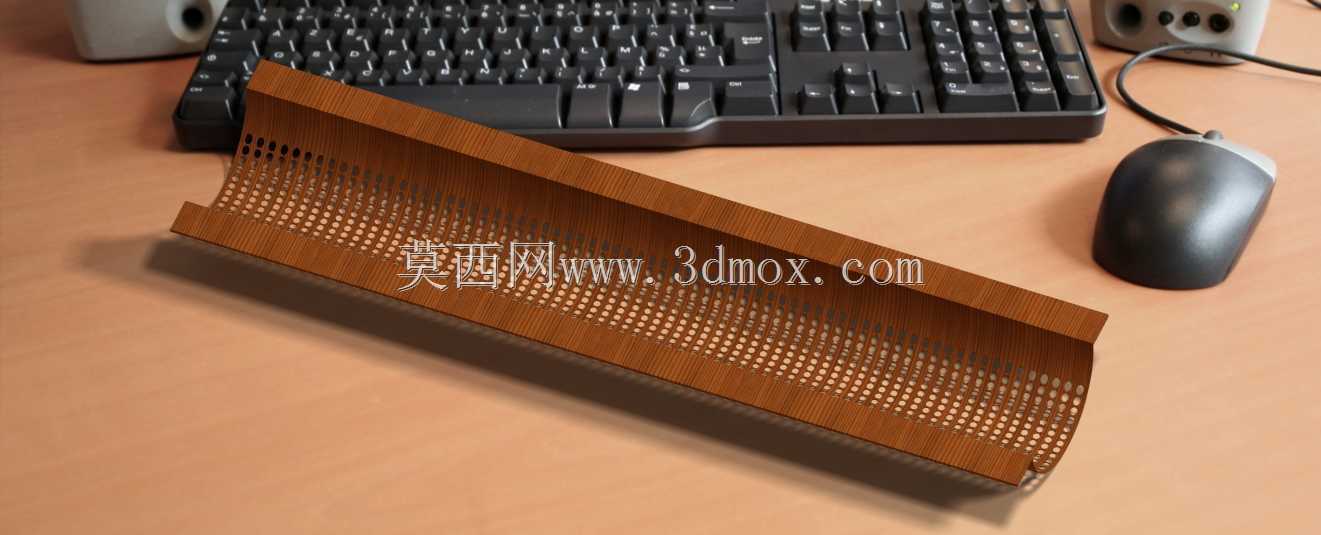

　　在实际使用过程中，该装置可适配橙子、苹果、葡萄、甘蔗等多种多汁果蔬的汁液提取，压榨完成后的果渣会顺着辊组下方的导渣板滑入集渣区域，与收集的汁液实现自然分离，无需额外设置过滤结构，压榨过程中施压的力度可通过操作人员摇臂的施力大小灵活控制，针对不同质地的果蔬调整挤压力度，避免因为压力过大将果核、果皮中的苦涩成分挤压进入汁液影响口感。结构的可拆卸性设计也较为合理，压榨辊组可直接从机架的卡槽中向上取出，日常清理时可将所有与物料接触的构件拆分后逐一清洗，不存在清洁死角，能够满足食品接触器具的卫生要求。
