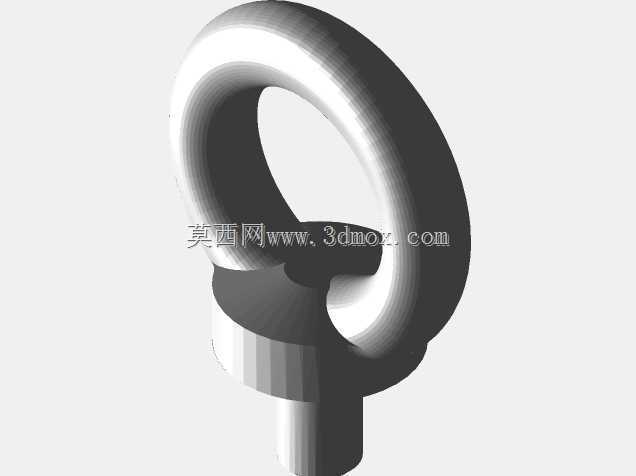

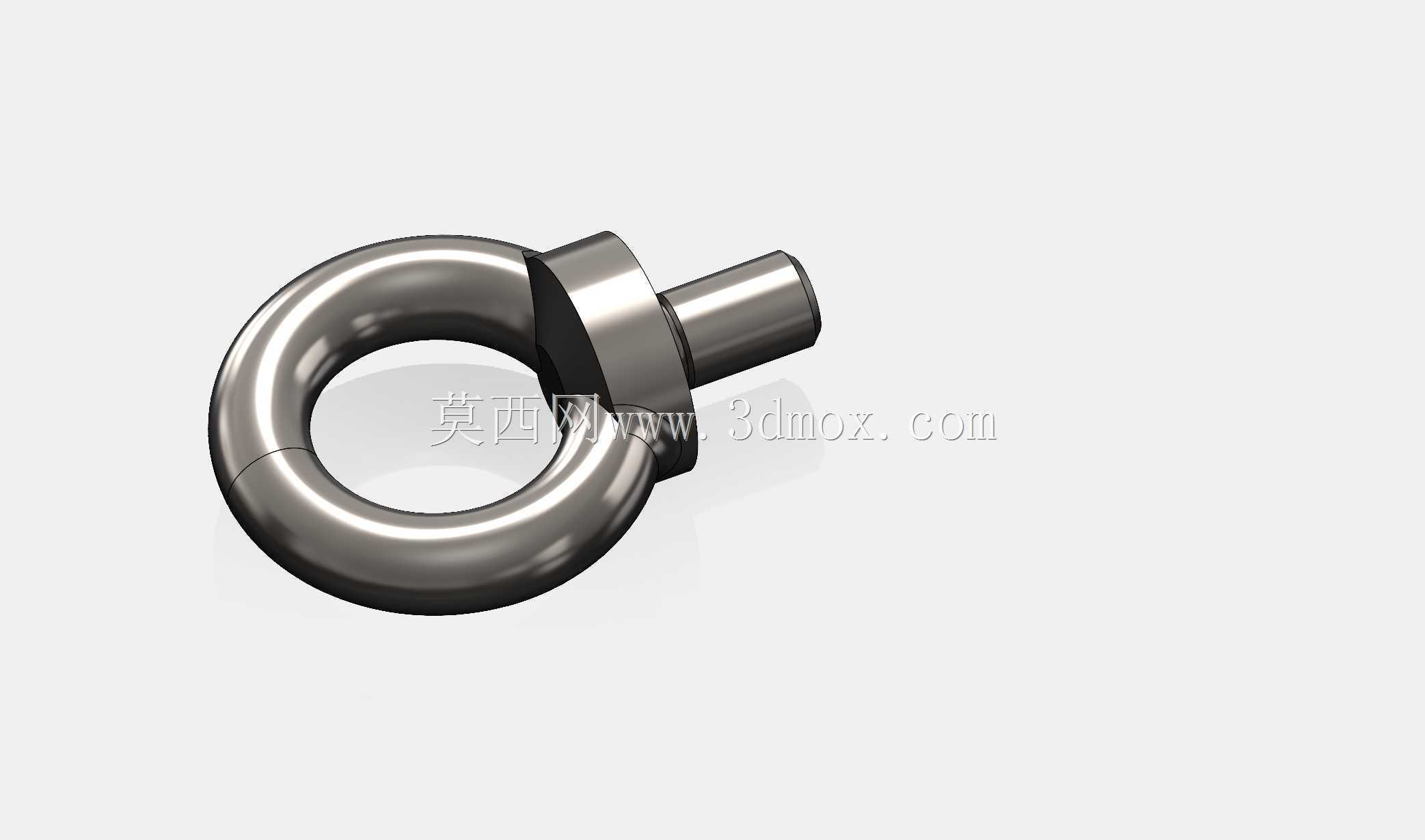

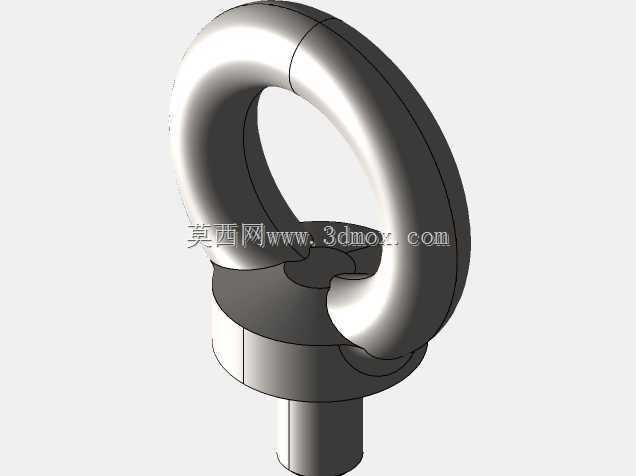

DIN580标准M10规格吊环螺栓结构设计

项目分类:通用五金配件 发布时间:2024-09-15 ID:770950
  • DIN580标准M10规格吊环螺栓结构设计
  • DIN580标准M10规格吊环螺栓结构设计
  • DIN580标准M10规格吊环螺栓结构设计
  • DIN580标准M10规格吊环螺栓结构设计

  在车间重型部件转运、电力设备柜体吊装、小型机电产品出厂装卸这类场景里,M10规格的DIN580吊环螺栓是出镜率极高的受力连接件,很多结构工程师在做整机吊装点位设计时,都会优先选用符合该标准的成熟件,不用从零开始验算环部与杆部的衔接应力,能省不少前期选型验证的时间。

  从实际使用的角度看,这款吊环螺栓的核心功能是为被吊装件提供可靠的承力挂点,区别于普通外六角螺栓,它的头部是封闭的环形结构,能够直接穿入卸扣、吊装带吊钩,不需要额外搭配吊耳配件,在安装空间局促的设备顶面、侧面,只需要加工对应规格的内螺纹孔就能完成装配,不需要额外焊接吊耳做后续探伤,对于表面涂装要求高的设备来说,能避免焊接带来的涂层破坏、焊后变形问题。

  设计层面上,这款吊环螺栓的环部与杆部采用一体化锻造衔接结构,没有拼接焊缝,从根源上避免了焊缝位置应力集中导致的断裂风险,环部的内孔做了圆弧过渡处理,不会在吊装时切割吊装带的纤维层,也能减少卸扣销轴在环内转动时的磨损。杆部采用标准公制粗牙螺纹,螺距匹配常规M10螺纹孔的加工参数,普通车间的丝锥就能完成对应底孔的攻丝作业,不需要定制特殊规格的攻丝工具。环部与杆部衔接的位置做了加厚的凸台结构,当螺栓完全拧入安装孔后,凸台端面会紧贴被吊件的安装面,增大接触面积,避免吊装时螺栓杆部受到额外的弯曲应力,要知道很多吊装事故的诱因就是吊环螺栓安装不到位,环部底面和工件表面存在间隙,起吊时杆部承受偏心弯矩直接断裂,这个凸台结构刚好能给安装人员提供明确的装配到位反馈,拧到凸台贴实工件表面就达到了额定安装深度。

  尺寸边界上,这款M10规格的吊环螺栓,杆部的有效螺纹长度适配10-18mm厚度的安装板,安装时需要注意螺纹拧入深度不能低于12mm,对于铸铁、铝合金这类低强度材质的工件,还需要适当增加拧入深度,或者加装钢丝螺套提升螺纹连接强度。环部的内孔直径刚好适配额定载荷下的卸扣销轴尺寸,不会出现销轴过细导致环部受力不均的问题,环部的外圆轮廓做了倒钝处理,没有尖锐棱角,装配工人徒手操作时不会划伤手部。安装时需要注意,这类吊环螺栓的额定载荷是沿螺杆轴线方向的垂直起吊载荷,如果需要侧向起吊,载荷值要折减到额定值的四分之一以下,且严禁长期承受交变侧向载荷,否则环部和杆部的衔接位置容易出现疲劳裂纹。

  在变压器类电力设备的装配场景里,这类吊环螺栓通常安装在油箱的顶部四角,设备总装完成后,通过这四个吊点将整台变压器吊到外壳或者安装基座上,因为变压器外壳多为薄钢板焊接结构,吊点位置的钢板背面都会焊接加强筋,搭配吊环螺栓使用时,不需要额外在外壳上焊接突出的吊耳,设备运输过程中也不会因为吊耳突出占用额外的包装空间。在小型工装夹具的转运场景里,M10吊环螺栓可以直接拧在工装的基板侧面,配合车间的轻型悬臂吊就能完成工装在不同工位之间的转移,用完之后可以直接拧下来收纳,不会在工装表面留下突出的结构影响工件装夹。

  建模过程中,环部的圆弧过渡是需要重点注意的细节,很多新手建模时会直接用圆环和圆柱做布尔运算,导致衔接位置出现尖锐的棱边,和实际锻造件的圆滑过渡结构不符,不仅渲染出来的效果失真,后续如果要做有限元受力分析,尖锐棱边位置会出现应力奇异点,导致分析结果完全失去参考价值。正确的建模逻辑是先做出杆部和凸台的基础结构,再通过扫掠做出环部的主体,最后在衔接位置做圆角过渡,保证整个零件的曲面曲率连续,和实际冷镦、锻造出来的零件轮廓一致。螺纹部分如果是用于装配干涉检查,可以采用简化的装饰螺纹线,如果是用于加工工艺仿真,则需要做出完整的牙型轮廓,保证螺纹中径、小径的尺寸符合公制螺纹的公差要求。

  实际选型时还要注意,不同材质的吊环螺栓额定载荷差异很大,常见的碳钢镀锌材质M10吊环螺栓垂直起吊额定载荷在0.25吨左右,如果是用于有防腐要求的户外场景,还可以选用304不锈钢材质的同规格产品,但是不锈钢材质的强度略低于碳钢,额定载荷需要适当折减,不能直接照搬碳钢件的载荷参数。安装时还要保证螺纹孔的轴线和工件表面垂直,不能出现斜孔,否则螺栓拧入后环部会出现偏斜,起吊时受力方向和螺杆轴线不重合,带来额外的安全隐患。
