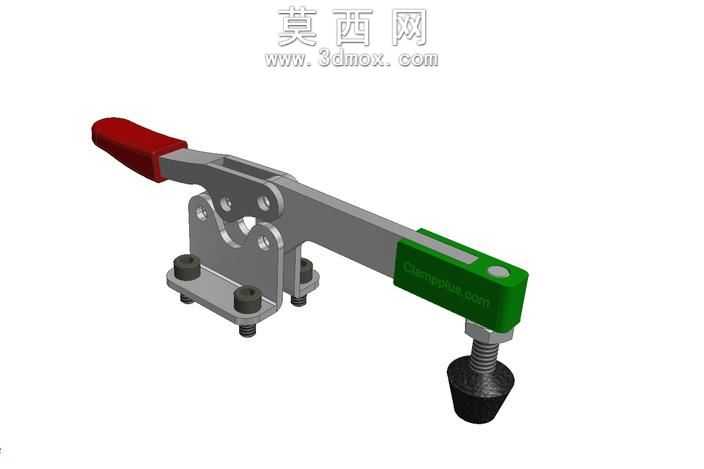

带橡胶压头的Destaco215型水平式快速夹钳

本模型为Destaco215-s规格的水平式快速切换夹钳，搭配橡胶底压头设计，整体采用三维参数化建模完成，完整还原了快速夹钳的全部结构细节。建模过程中首先搭建夹钳的基准骨架，确定手柄开合的运动行程、压头下压的垂直行程以及各铰接点的相对位置，保证夹钳的锁紧死点位置符合实际产品的力学特性，避免出现机构干涉、锁紧失效的问题。模型各零件独立建模，包含底座、铰接连杆、操作手柄、压杆、调节螺杆、橡胶压头、安装螺栓等全部构件，各铰接位置预留了合理的装配间隙，还原真实产品的装配关系。材质渲染方面，夹钳的金属主体采用镀锌合金钢材质表现，还原金属件的哑光银灰色质感与细微的表面磨砂纹理，操作手柄采用红色酚醛塑料材质，表现出塑料件的半哑光质感与饱满的红色色泽，前端的标识块采用绿色工程塑料材质，压头部分采用黑色丁腈橡胶材质，表现橡胶材质的哑光柔焦质感与轻微的弹性形变视觉效果，安装螺栓采用发黑处理的金属材质，区分不同零件的材质差异提升模型真实感。结构设计上，该夹钳采用经典的肘节锁紧机构，当手柄下压至水平位置时，连杆机构越过死点实现自锁，可提供稳定的压紧力，避免加工过程中工件松动；压杆部分采用螺纹调节结构，可通过旋转螺杆调整压头的下压高度，适配不同厚度的工件装夹需求；底部橡胶压头可增大与工件接触面的摩擦力，同时避免刚性压头划伤工件表面，底座采用法兰式安装结构，通过四个螺栓可将夹钳牢固固定在工装台面，安装稳定性强。建模过程中对所有圆角、倒角、安装孔位等细节都做了精准还原，保证模型尺寸与实际产品一致，可直接用于工装方案设计、装配模拟、产品展示等场景，能够直观展示快速夹钳的工作原理与结构特点，为工装夹具的选型、布局设计提供直观的三维参考。
