管道式工业离心泵成套结构设计方案

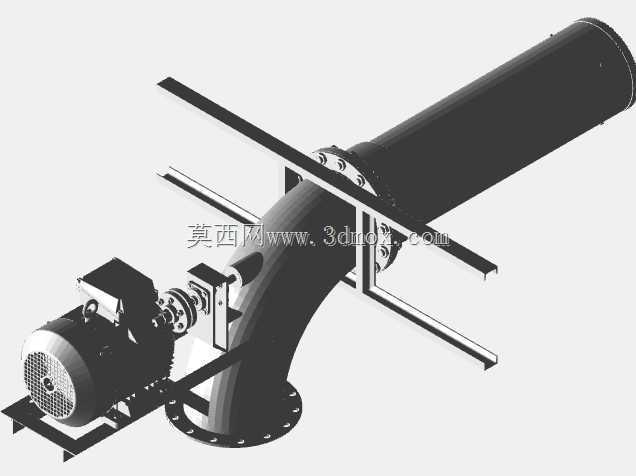

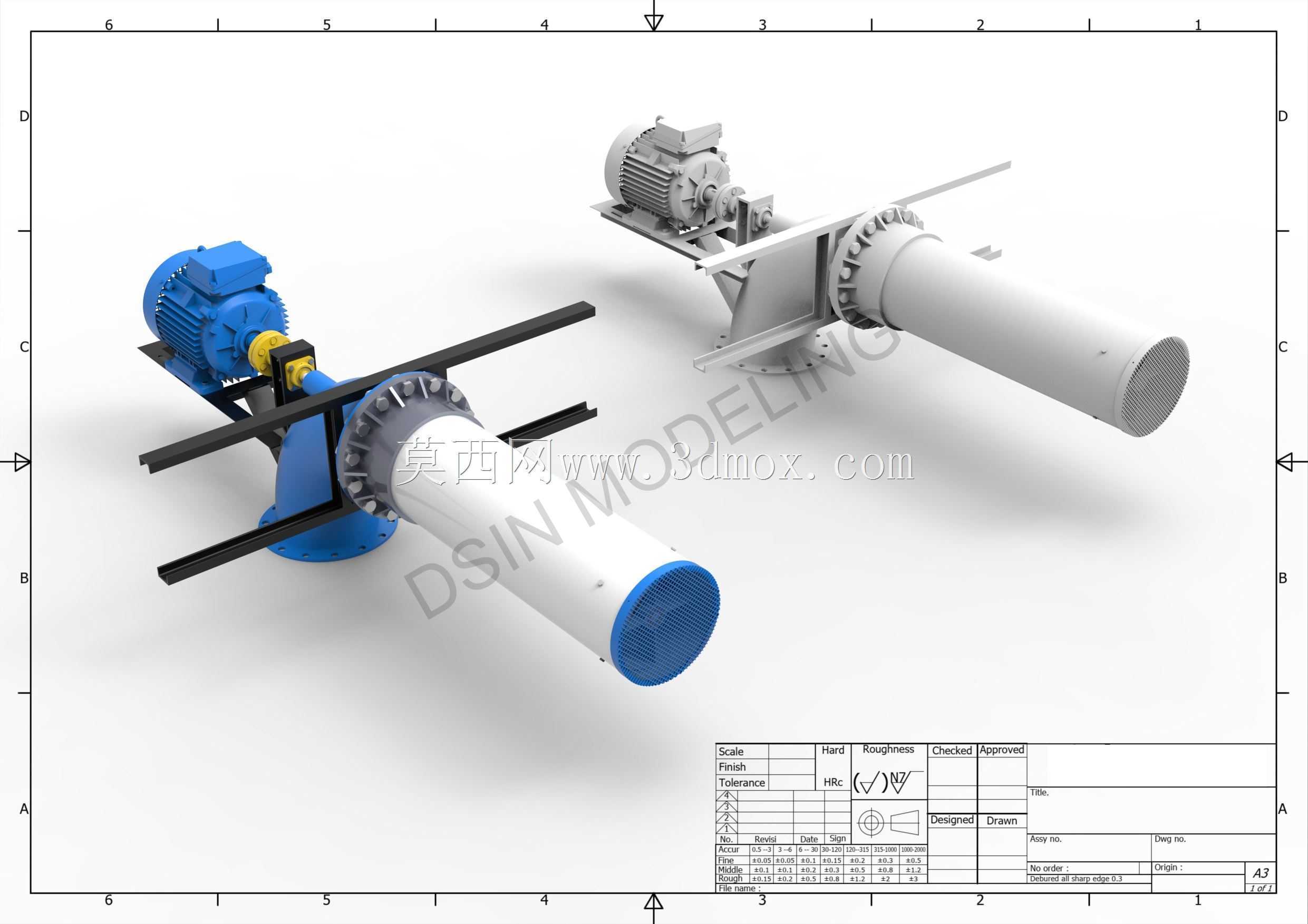

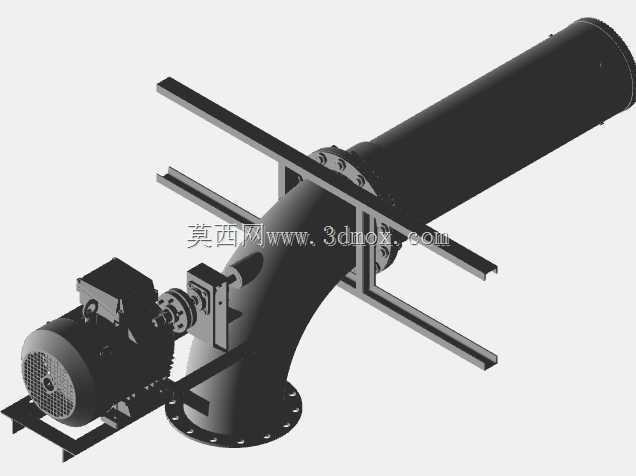

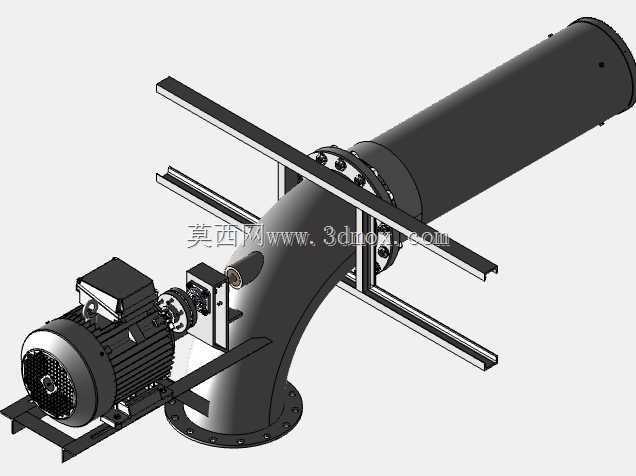

　　这套泵组结构针对长距离流体输送场景开发，核心适配市政给排水、农田灌区输水、工业循环水系统的管路接驳需求，区别于常规立式端吸泵，采用泵体与输送管道同轴直连的布局，能直接串接在现有管路中间，不需要额外搭建独立的泵安装基础，大幅降低现场施工的土建成本。从结构细节来看，驱动端采用标准卧式异步电机作为动力源，电机输出轴通过弹性联轴器与泵轴连接，联轴器位置设置了可拆卸的防护护罩，避免运转过程中异物卷入传动部位，同时也能防止运维人员误触旋转部件引发安全事故。泵体与管道的连接端采用带螺栓孔的法兰结构，法兰端面预留了密封槽，可适配橡胶垫片或金属缠绕垫片实现静密封，能承受常规工况下1.6MPa的管路静压，满足多数中低压流体输送的压力要求。

　　泵体的支撑结构采用双侧横向支撑杆加底部支座的组合形式，横向支撑杆穿过泵体中段的连接耳座，两端可与管路周边的固定支架做硬连接，底部支座可通过膨胀螺栓固定在混凝土基础或者钢结构平台上，这种双重支撑的设计能抵消泵运转时产生的径向振动，避免振动直接传递到相连管路上引发管路焊缝开裂或者法兰密封失效。叶轮部分采用闭式离心叶轮结构，流道做了圆弧过渡处理，能减少流体在叶轮内部的湍流损失，泵轴与泵壳之间采用机械密封结构，相比传统填料密封，机械密封的泄漏量更低，使用寿命更长，不需要频繁调整填料压盖的压紧力，能减少日常运维的工作量。设计过程中优先考虑了安装边界的适配性，泵组整体的轴向长度控制在常规管路检修段的预留尺寸范围内，电机侧预留了足够的接线空间，

　　泵体两端的法兰连接孔距严格遵循通用管路法兰的标准尺寸，不需要额外制作过渡转接法兰就能直接和同管径的标准管道对接。从实际应用的角度出发，这种同轴管道泵的安装方向不受严格限制，既可以水平安装在平直管段上，也可以根据现场空间调整为垂直安装，支撑结构的连接耳座做了多方向的开孔设计，不管是水平还是垂直安装，都能找到对应的固定点位来安装支撑构件。泵体的进出口流道做了渐扩式设计，流体从管道进入泵体时不会出现突然的通径变化，能减少入口处的水力损失，降低泵发生气蚀的风险，尤其是在入口液位低于泵安装位置的虹吸工况下，这种渐扩流道能提升泵的自吸能力，减少灌泵排气的操作时间。传动端的轴承采用深沟球轴承加推力轴承的组合配置，

　　深沟球轴承承担泵轴运转时的径向载荷，推力轴承承担叶轮运转时产生的轴向水推力，轴承座位置设置了注油嘴，可定期加注润滑脂来保证轴承的润滑效果，轴承端盖采用迷宫式密封结构，能阻挡外界的粉尘和水汽进入轴承腔，延长轴承的更换周期。在现场安装时，需要注意泵组的支撑不能完全依托两端的管路法兰，必须将底部支座或者横向支撑杆与周边的固定结构做可靠连接，否则泵运转时的重量和振动全部由管路承担，长期运行会导致管路变形甚至法兰断裂。泵的旋转方向需要与泵体上标注的箭头方向一致，接线完成后需要点动电机确认转向，反转会导致泵的流量和扬程大幅下降，还可能引发叶轮锁紧螺母松动脱落的故障。这套结构的拆解维护也比较便捷，拆卸电机侧的联轴器连接螺栓和泵体端盖的紧固螺栓，就能直接抽出叶轮和泵轴组件，不需要将整个泵体从管路上拆下来，能大幅缩短现场检修的停机时间，适合连续运行要求较高的供水系统、循环水系统使用。另外，泵体的外壳和支撑构件都做了防锈涂装处理，能适应户外安装或者潮湿环境下的使用需求，电机采用标准的工业防护等级电机，可根据使用场景选择不同防爆等级的电机适配易燃易爆流体的输送场景。
