透明结构展示农用灌溉离心泵三维设计

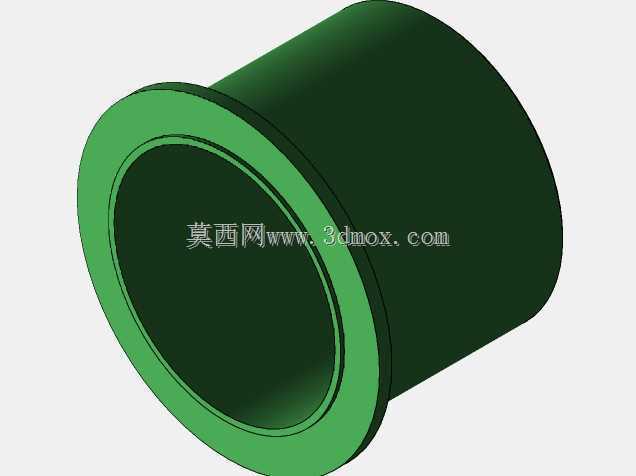

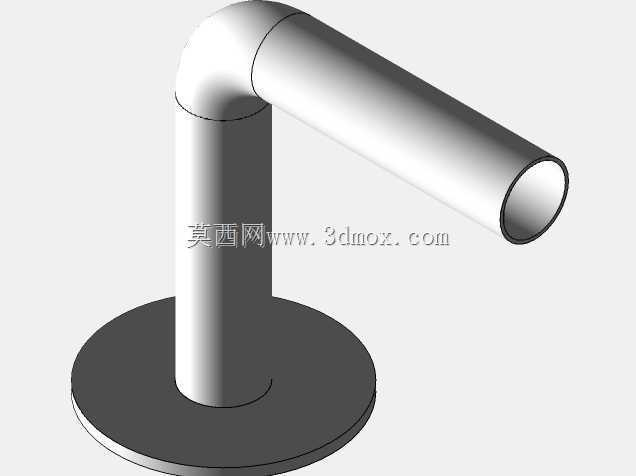

　　做农用流体输送设备结构设计快十二年，经手的泵类三维模型少说也有上百套，这次拆解的这款离心泵结构，最开始是给南方丘陵地区果林滴灌系统做配套选型参考用的，先从安装边界说，这款泵的进出口采用偏心异径衔接设计，进水口轴向水平伸出长度控制在120mm以内，出水口切向向上的弯管段曲率半径做了1.5倍管径的优化，现场安装的时候不用额外配大角度弯头，直接对接PVC输水主管就能用，整体安装底座的螺栓孔位间距是180mm*140mm，适配市面上绝大多数农用泵的通用安装支架，不用重新打基础孔，替换旧泵的时候能省至少半天的现场施工时间。

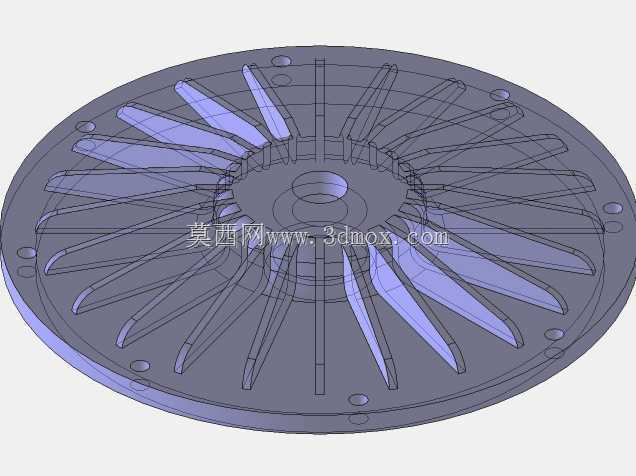

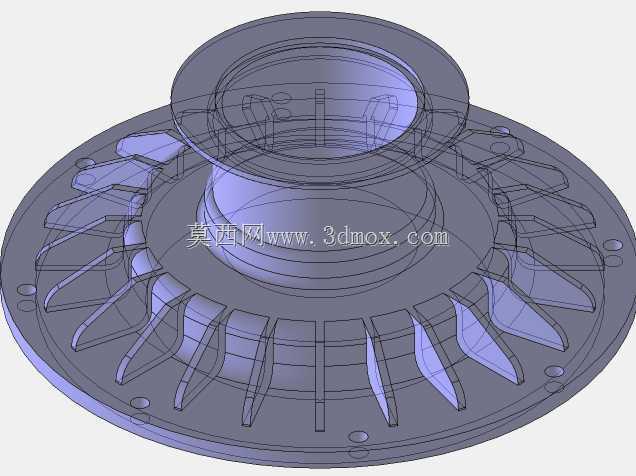

　　从实际应用场景来看，这款泵不光能适配大田作物的漫灌主管加压，丘陵地区的滴灌、喷灌系统带压供水也能覆盖，甚至山区零散地块的软管移动灌溉也能匹配，叶轮采用的是闭式后弯叶片结构，一共6片叶片，叶片出口角做了22度的优化，比常规农用泵的25度出口角更适配低扬程大流量的灌溉工况，运行的时候不容易被灌溉水里的细小泥沙打坏叶片，之前在赣州脐橙种植基地做现场测试的时候，进水口带简易滤网的情况下，连续运行72小时，泵体振动值一直稳定在2.3mm/s以内，比行业标准的4.5mm/s限值低了近一半，轴承位的温升也没超过35K，不用中途停机降温。

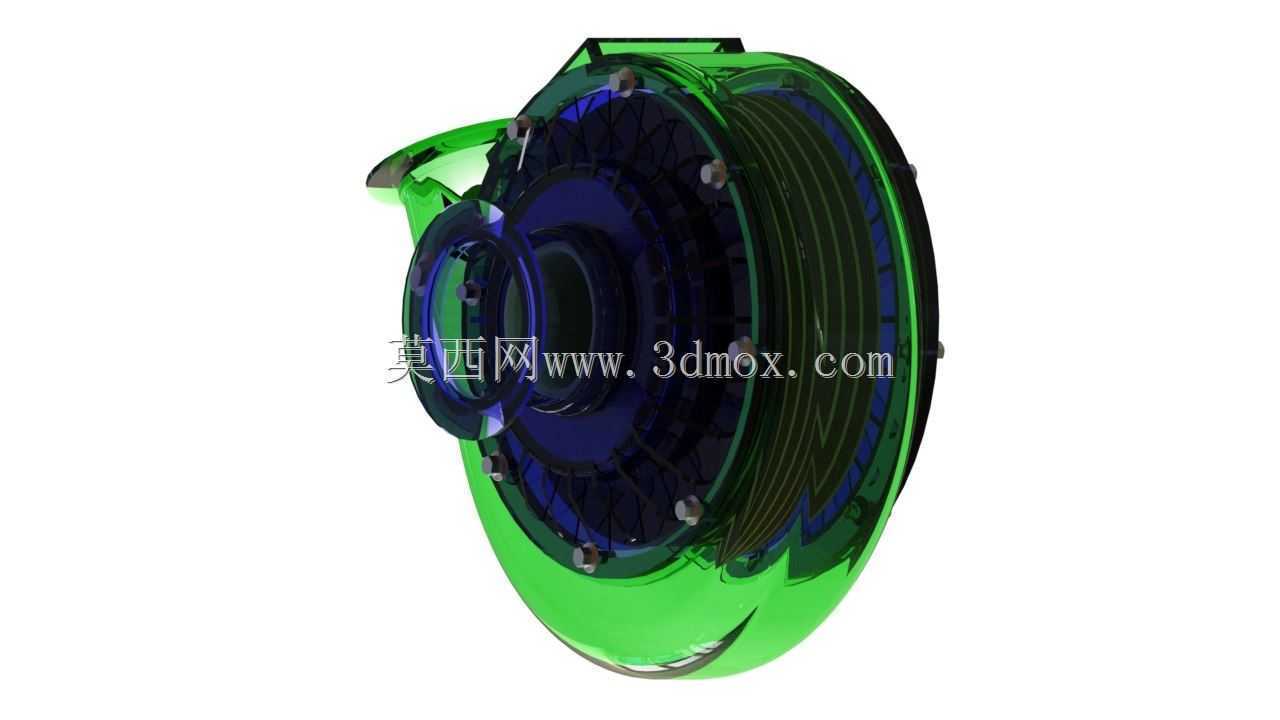

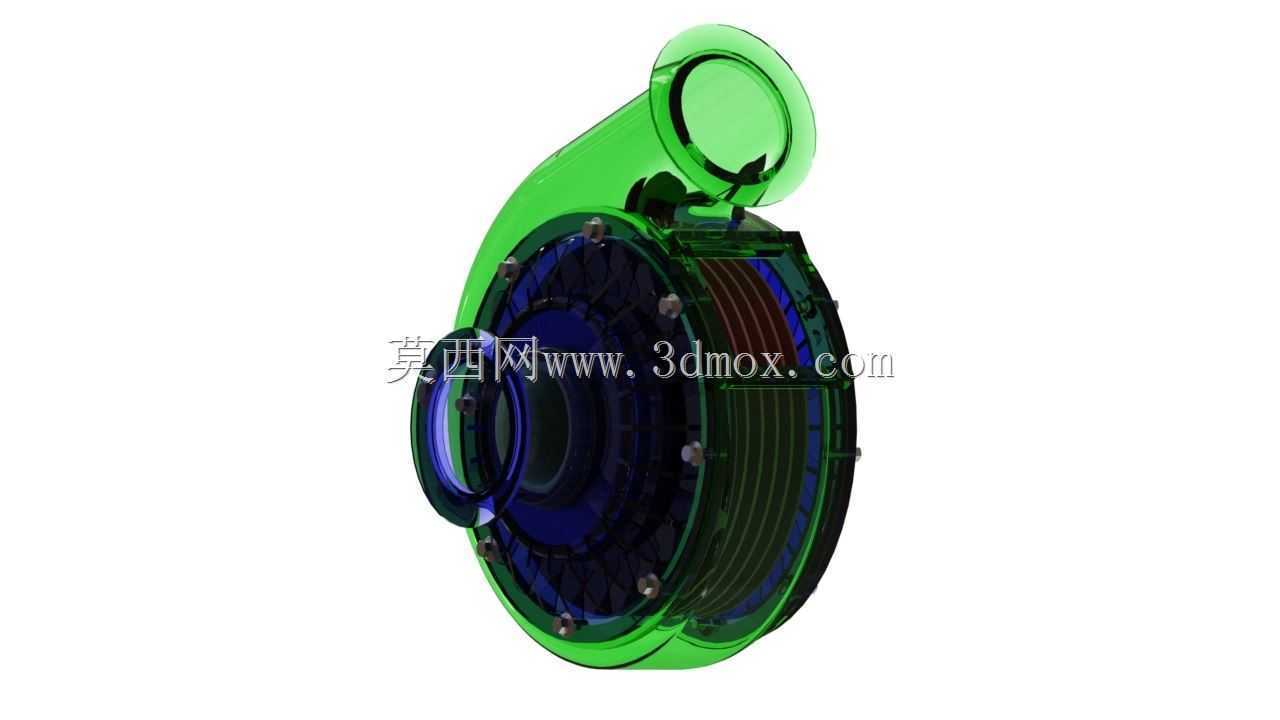

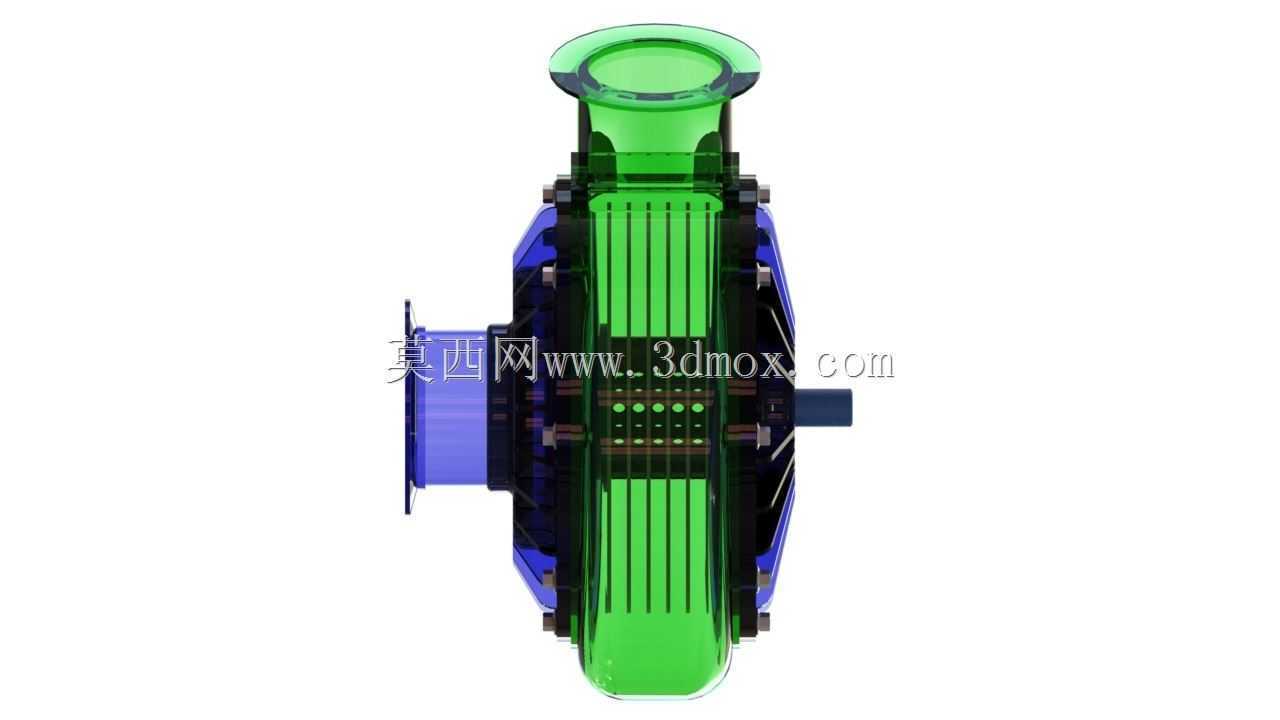

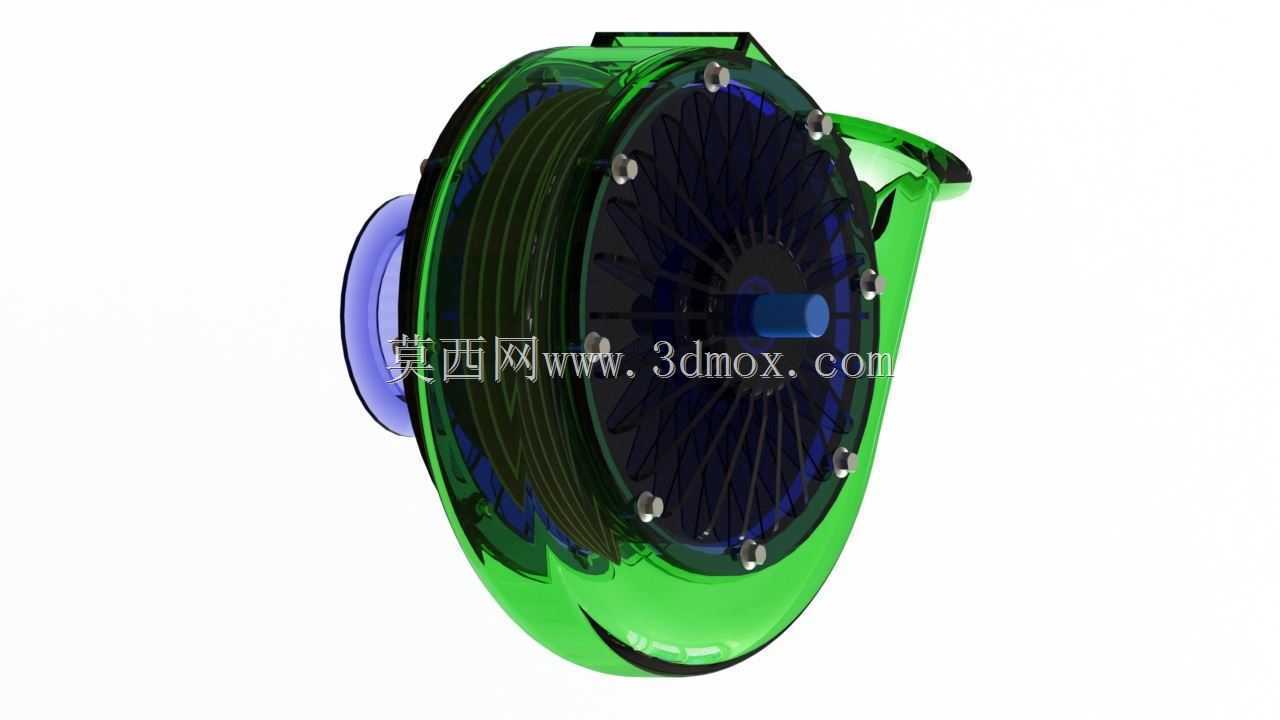

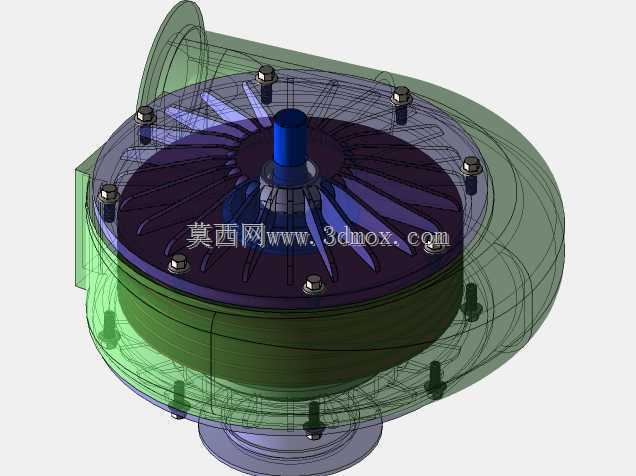

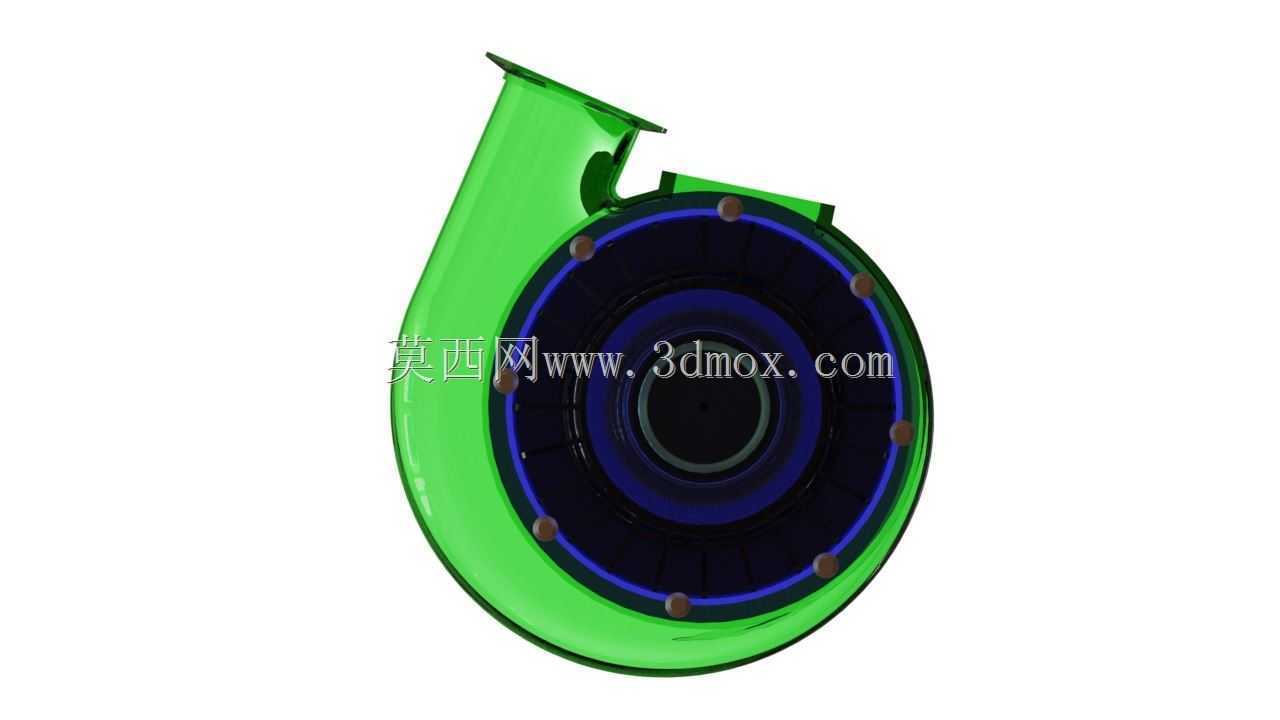

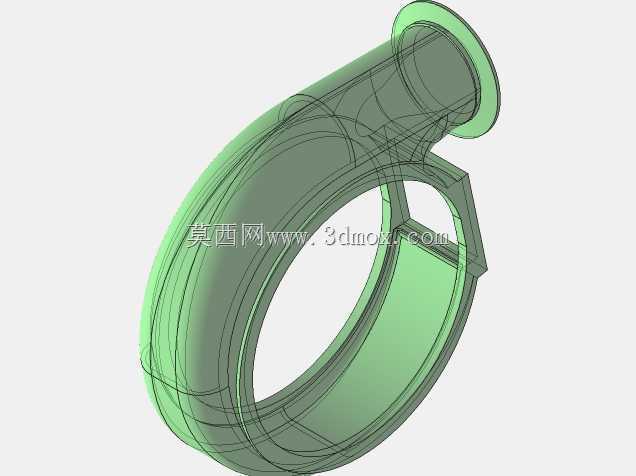

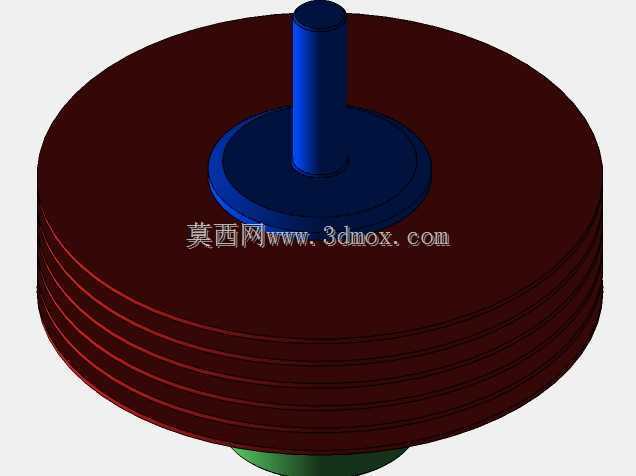

　　设计思路上，这款泵做了全透明的壳体结构展示，不是为了好看，是给做泵结构教学、新手结构工程师看内部流道的时候能直观看到流体走向，泵壳的蜗室断面采用的是矩形变截面设计，从隔舌位置开始到出口断面，过流面积均匀递增，能减少流体在蜗室内的水力损失，之前做仿真的时候，这个结构比常规圆形断面蜗室的效率高了近4个百分点，对于农用泵来说，每提升一个百分点的效率，一亩地灌溉一次就能省半度电，丘陵地区地块分散，供电条件不好，这点效率提升实际用的时候感知特别明显。

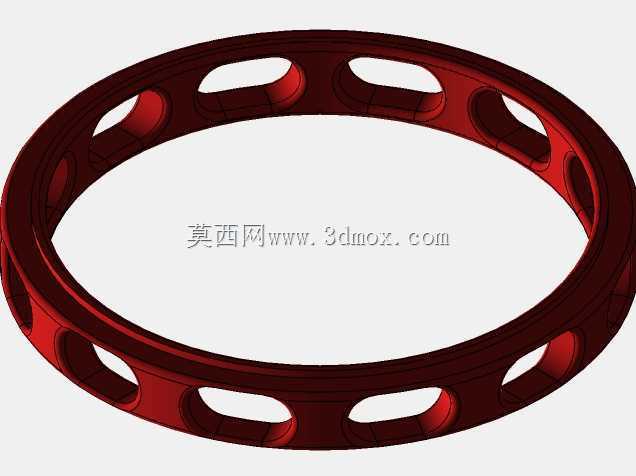

　　密封结构用的是副叶轮加机械密封的组合式密封，不是常规的单一填料密封，灌溉水里经常混有杂草、细沙，单一填料密封用不了三个月就会磨漏，这种组合密封的结构，副叶轮运转的时候产生的反向压力能把大部分带杂质的水挡在机械密封外面，机械密封只需要承受剩余的小部分压力，使用寿命能延长到两年以上，现场维护的时候不用频繁拆泵换密封件，对于农村地区缺乏专业维护人员的使用场景来说特别实用。

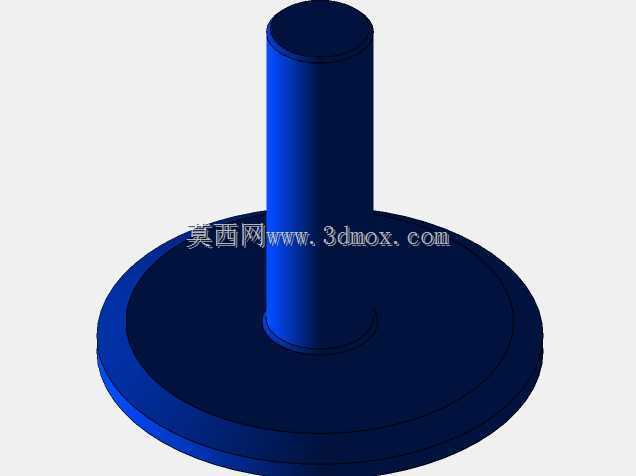

　　泵轴的设计做了阶梯轴的等强度优化，轴肩位置的圆角全部做了R3的过渡，没有应力集中的直角结构，之前有款同参数的泵轴就是因为轴肩圆角只做了R1，运行了八个月就在轴肩位置断了，这款结构优化之后，做扭转疲劳测试的时候，1.5倍额定扭矩下连续加载100万次也没出现裂纹，完全能满足农用泵频繁启停的使用工况，毕竟农村灌溉的时候经常会因为突然断电、开关误触出现频繁启停的情况，轴的强度不够很容易出故障。

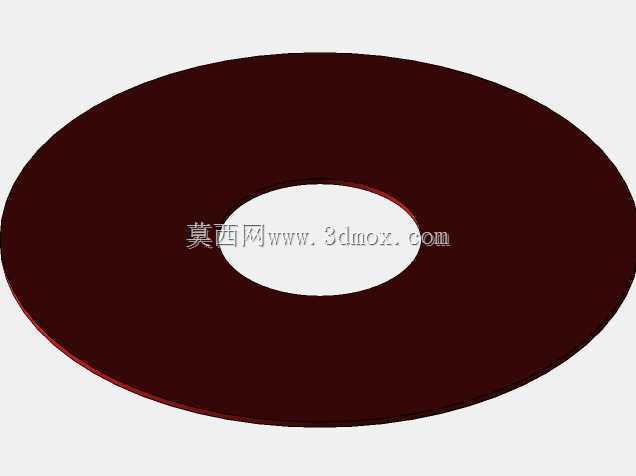

　　进出口的法兰连接做了凸面密封结构，密封槽的深度是2mm，适配常规的橡胶密封垫片，安装的时候不用特意找定制的密封件，乡镇上的五金店就能买到配套的垫片，这点细节对于基层使用场景来说很重要，之前遇到过不少进口泵，密封件是特殊尺寸，坏了之后要等半个月的配件，农时不等人，很耽误灌溉。另外这款泵的叶轮和泵轴的连接采用的是普通平键加锁紧螺母的结构，没有用复杂的花键连接，拆卸的时候用普通的拉马就能把叶轮拔下来，不用专用工具，农户自己在家就能做简单的维护清理，比如进水口卷进杂草缠住叶轮的时候，拆开泵壳就能清理，不用找专业的维修人员跑几十公里上门。

　　流道设计的时候特意把隔舌间隙做了3mm的优化，间隙太小的话，大一点的泥沙颗粒容易卡在隔舌和叶轮之间，打坏叶轮或者憋停电机，间隙太大的话又会增加回流损失，降低泵的效率，3mm的间隙是经过多次现场测试选的最优值，既能通过直径2mm以内的泥沙颗粒，又不会让效率损失超过1个百分点，适配南方地区多泥沙的灌溉水源，不用在进水口加装太密的滤网，减少进水阻力，也能减少清理滤网的频次。
