大流量便携框架式柴油动力抽水机组

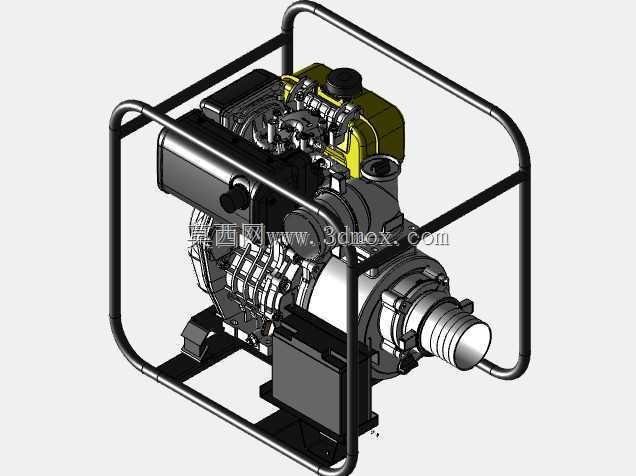

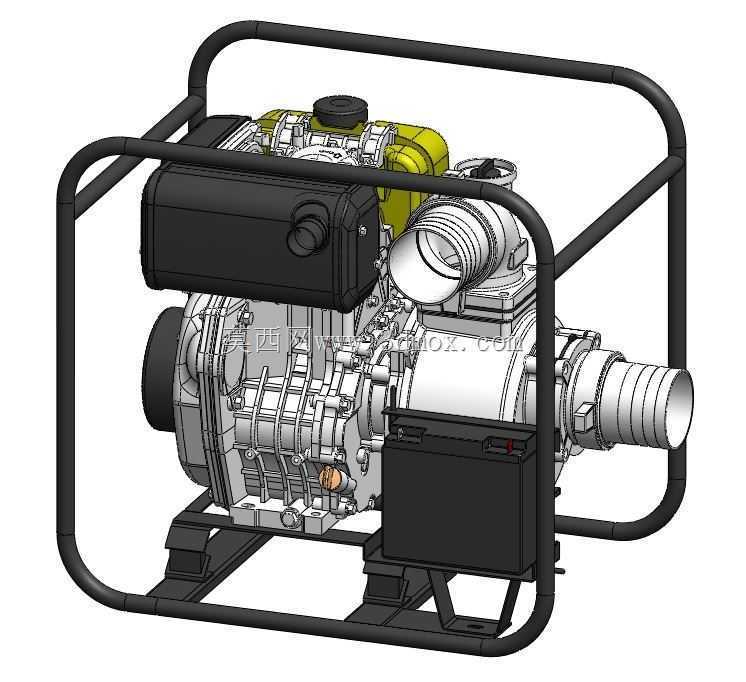

　　这款4英寸口径的柴油动力抽水设备，核心适配无外接电力供应的野外作业场景，在丘陵灌区的临时输水、低洼区域的汛期排涝、市政管网抢修时的积水抽排、工程施工场地的基坑降水作业中都能稳定发挥作用，相比电动水泵摆脱了供电线缆的束缚，相比汽油机水泵具备更高的燃油经济性与扭矩输出，长时间连续作业的稳定性更突出，适合长时间大负荷的输水需求。设备整体采用管式框架作为承载与防护结构，框架选用圆钢管弯折焊接成型，底部设置带减震垫的安装支座，发动机与泵体的连接总成直接固定在底部支座上，外围框架既可以在转运过程中承受磕碰冲击，保护内部的油箱、空滤、泵体接口等易损部件，也能作为作业时的稳定支撑，不需要额外浇筑安装基础，找平整硬地面放置即可启动作业，

　　框架顶部的横梁还可以作为吊装受力点，方便用小型起重设备或者人力抬运转移作业点。动力端采用单缸风冷柴油机作为动力源，配套手拉与电启动双启动结构，侧面布置的燃油箱容量满足连续4小时以上的作业需求，空滤器设置在发动机侧上方高位位置，避免作业时吸入地面溅起的泥水，排气侧做了隔热防护，防止作业人员误触烫伤，发动机与泵体之间通过法兰直连，同轴度通过连接止口保证，减少了皮带传动的功率损耗与后期维护量，连接位置设置了机械密封结构，避免输水过程中的液体渗漏到动力端造成部件损坏。泵体采用离心式结构设计，进水口与出水口均为4英寸快接式接口，可直接配套同口径的帆布输水带或者硬质PVC水管，不需要额外加工转换接头，泵体底部设置了放水螺塞，

　　冬季低温环境下作业结束后可以拧开螺塞排空泵腔内存水，避免冻裂泵壳，泵体上方设置了引水加注口，首次启动前加注少量引水即可完成自吸过程，不需要额外配置真空泵引水，简化了野外作业的操作流程。从设计层面来看，整个机组的重心控制在框架几何中心偏下位置，转运时不会出现头重脚轻的侧翻风险，所有操作部件包括启动拉手、油门控制开关、燃油加注口、出水接口都布置在框架外侧伸手可及的位置，不需要探身到框架内部操作，降低了作业时的磕碰风险，框架的所有弯折位置都做了圆弧过渡，没有尖锐的焊渣与棱角，避免搬运时划伤作业人员。尺寸边界上，整个机组的外围尺寸控制在小型转运设备可承载的范围内，宽度不超过0.7米，长度不超过1米，高度不超过0.8米，

　　普通的轻型皮卡车货箱可以同时装载3-4台转场，单人可以借助小范围推移调整作业位置，安装时只需要保证进水口连接的管路密封良好，吸程控制在设备允许的范围内，不需要做额外的地脚固定，框架底部的橡胶减震垫可以抵消发动机运行时产生的振动，不会因为长时间振动出现位置偏移。实际作业过程中，这款设备的输水流量可以满足大田灌溉时的快速输水需求，也能应对暴雨过后的城区道路积水抽排，泵体过流部件采用耐磨材质设计，抽取含有少量泥沙的水体时也不会出现过快磨损，日常维护只需要定期更换发动机机油、清理空滤滤芯、检查机械密封的磨损情况即可，不需要复杂的专用工具，野外作业现场即可完成常规保养操作。
